双入口微流控液滴发生芯片结构设计

　　这款微流控液滴发生结构，核心面向微尺度流体操控场景设计，可适配生物试剂封装、微球制备、乳液合成等实验与小批量生产环节的使用需求。从实际使用逻辑出发，结构采用双入口进样设计，两路分散相可独立接入不同组分流体，配合连续相流道的剪切作用，能够稳定生成结构均一的双乳液液滴，避免传统单入口结构无法实现多相包裹的功能短板。

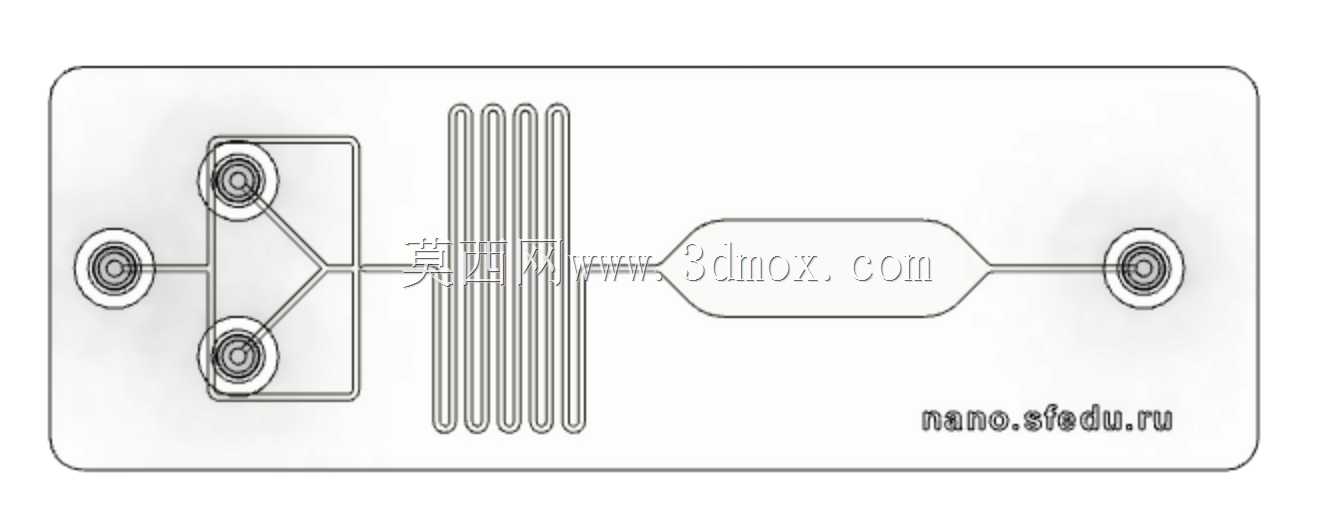

　　设计阶段优先考虑流道的流体阻力匹配，进样端采用同轴圆形接口，接口尺寸适配常规微流控管路的插接公差，可直接对接标准外径的聚四氟乙烯管路，无需额外定制转接头，降低实验搭建的配件成本。进样后流道采用Y型分流汇流结构，两路流体在汇流点处完成初步层流叠加，随后进入蛇形蜿蜒流道段，该段流道通过延长流体路径，让两相流体在进入液滴生成区前完成充分的速度均化，避免因进样压力波动导致的液滴尺寸离散度过大问题。

　　液滴生成区采用收窄-扩容的流道构型，连续相在收窄段流速提升，对分散相形成稳定的剪切力，当分散相流体被剪切断裂后，进入扩容段流速降低，液滴可保持稳定形态不发生聚并，最终从单出口端流出完成收集。整个流道结构采用平面化布局，所有流道深度保持一致，适配软光刻、3D微打印等多种微加工工艺的加工边界，无需多层键合即可完成流道密封，降低加工过程中的对准误差风险。

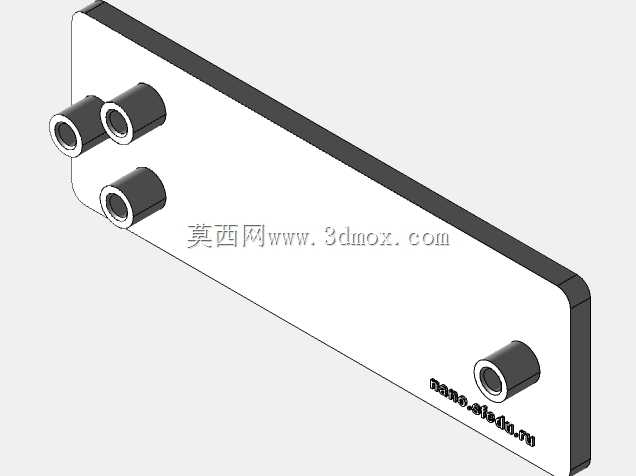

　　从安装边界来看，整体结构为矩形薄片构型，边角做圆弧过渡处理，可直接嵌入常规微流控芯片夹具中，夹具的压紧区域避开流道分布区，避免装夹压力导致流道变形塌陷。进样口与出样口的中心距匹配标准夹具的孔位间距，装夹时无需额外调整位置，可快速完成管路对接与密封测试。流道的截面尺寸经过流体仿真验证，在常规进样压力范围内，流道内流体保持层流状态，无湍流扰动导致的液滴破碎问题，蛇形流道的弯折半径经过优化，避免弯折处出现流体滞留区，减少试剂残留与交叉污染风险。

　　实际使用过程中，该结构可通过调整两路进样的压力比，灵活控制双乳液滴的内核尺寸与外壳厚度，适配不同包裹需求的实验场景，比如在药物载体合成场景中，可将药物溶液作为内相，聚合物溶液作为中间相，连续相采用固化剂溶液，生成的液滴经过后续固化即可得到核壳结构的药物微球；在单细胞包裹场景中，可将细胞悬液作为内相，缓冲液作为中间相，实现单细胞的精准包裹与分离。结构的流道壁面粗糙度控制在微纳级别，减少流体流动过程中的壁面粘附，尤其是针对含细胞、微球的流体样本，可避免样本颗粒在流道内沉积堵塞，延长结构的连续使用时长。

　　设计时还考虑了可视化观测需求，流道所在区域的基底采用透明材质适配设计，可直接在倒置显微镜下观测液滴生成的全过程，方便使用者实时调整进样参数，获取目标尺寸的液滴。整个结构无活动部件，依靠纯流道构型实现流体操控，无需额外的运动控制组件，使用过程中无机械磨损，只要做好使用后的清洗维护，可重复多次使用，相比一次性微流控芯片具备更高的使用性价比。流道的进出口采用沉孔设计，管路插入后可与流道底部平齐，避免接口处出现死体积，减少样本的浪费，尤其是针对珍贵试剂的实验场景，可有效降低试剂损耗。
