DLP打印微流体滴发生微流控器件

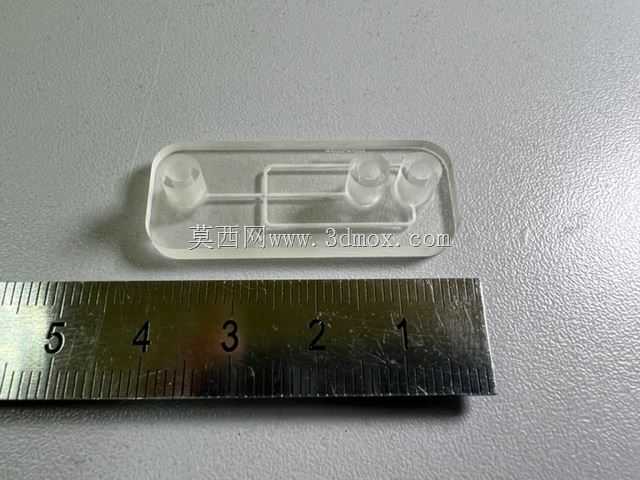

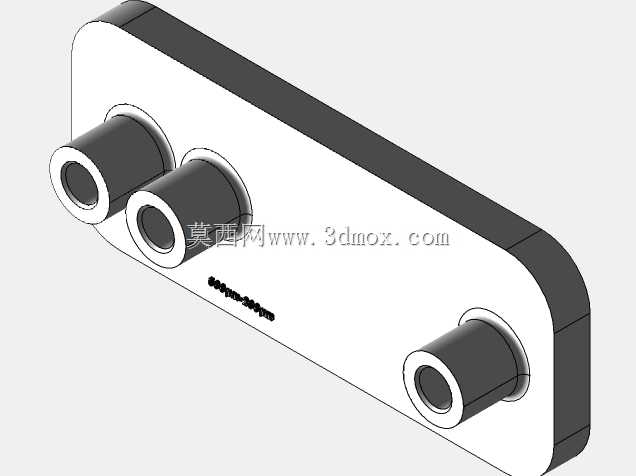

　　这款微流控器件核心面向微尺度液滴制备场景，适配生化分析、材料微球合成、微尺度反应等实验与小批量生产环节，在单细胞包裹、药物微载体筛选、纳米材料均匀制备这类对液滴单分散性要求极高的工况下，能稳定输出尺寸偏差控制在极小范围的微液滴，避免传统液滴制备方式下液滴大小不均、通量不足的问题。器件采用一体化无粘接结构设计，整体为带圆角的薄长方体构型，三个流体接口分别布置在器件的两个相邻侧边，其中两个接口位于同一短边侧，作为分散相和连续相的进液端，第三个接口位于长边侧作为液滴输出端，这种接口布局能大幅缩减外接管路的弯折半径，在集成到小型实验台架时不会出现管路干涉问题，安装时仅需将对应外径的软管直接套接在接口柱上即可，接口柱外壁做了微小的环形止退结构，无需额外卡箍就能在常规实验压力下实现可靠密封，不会出现漏液问题。

　　设计阶段优先考虑了微流道的加工精度适配性，针对DLP光固化3D打印的工艺特性，将内部流道的交汇结构做了圆弧过渡处理，避免打印过程中出现树脂残留堵塞流道的问题，流道壁面的打印层高控制在25微米级别，能最大程度降低壁面粗糙度对流体流动状态的干扰，保证两相流体在交汇腔处的剪切状态稳定，不会因为壁面凹凸造成局部湍流，影响液滴生成的均匀性。器件的主体厚度控制在适配常规微流控夹具装夹的尺寸范围内，上下表面为平整平面，可直接搭配透明压板做可视化观测，在搭配高速相机观测液滴生成状态时，平整的表面不会产生光路折射干扰，能清晰捕捉到液滴生成的完整动态过程。

　　从功能实现逻辑上看，两相流体进入器件内部后，连续相以稳定流速从单侧流道进入交汇腔，分散相从垂直方向的流道注入，在连续相的剪切作用下被切断形成均匀的微液滴，随后顺着输出流道从出口端排出，流道的截面尺寸经过反复迭代验证，能在较宽的流速区间内稳定生成单分散液滴，不会出现层流不稳定导致的液滴粘连、尺寸跳变问题。器件的边角全部做了R角处理，既避免了打印过程中尖角位置的固化应力集中导致器件变形，也能防止安装使用过程中锐角划伤操作人员或外接管路。三个接口的中心距经过合理排布，相邻接口之间预留了足够的操作空间，插拔管路时不会出现手指操作空间不足的问题，接口的内径尺寸匹配常规实验室常用的流体管路规格，无需额外转接头就能直接对接常规的注射泵、蠕动泵等流体驱动设备。

　　在实际使用场景中，这类器件可直接集成到微流控实验系统中，无需额外做密封处理，相比传统软刻蚀工艺制作的PDMS微流控芯片，这款一体化打印的器件耐溶剂性更强，可适配多种有机相流体的实验场景，不会出现PDMS材料吸附试剂、溶胀变形的问题，适合长期重复使用。器件的整体外形尺寸经过优化，在保证内部流道长度足够实现流体稳流的前提下，尽可能压缩了整体体积，可同时将多个器件并排安装在同一实验台架上，实现多通道并行液滴制备，大幅提升实验或小批量生产的通量。设计过程中还考虑了打印后的后处理便利性，内部流道没有封闭的死腔结构，打印完成后用压缩空气吹扫配合乙醇冲洗就能完全清除内部未固化的残留树脂，不会出现残留树脂固化后堵塞流道的报废问题，器件的外表面无复杂凹凸结构，后处理时的支撑去除非常方便，不会在表面残留明显的支撑痕迹影响装夹平整度。
