DLP打印用液滴式微流体芯片结构

　　这款微流体装置的结构设计完全围绕DLP光固化3D打印的工艺特性展开，所有流道、腔室、接口的几何参数都经过适配调整，避免打印过程中出现悬垂塌陷、树脂残留堵孔的问题，无需额外添加支撑结构就能一次成型，减少后处理工序对流道内壁粗糙度的破坏。从实际应用场景来看，这类微流控芯片主要覆盖生化检测、微尺度化学反应、液滴制备筛选几个核心领域，比如在即时诊断场景中，可通过流道结构完成样本的定量输运、试剂混合、反应孵育全流程，相比传统的离心、移液操作，能把单份样本的试剂消耗量降低两个数量级，同时减少人工操作带来的误差。

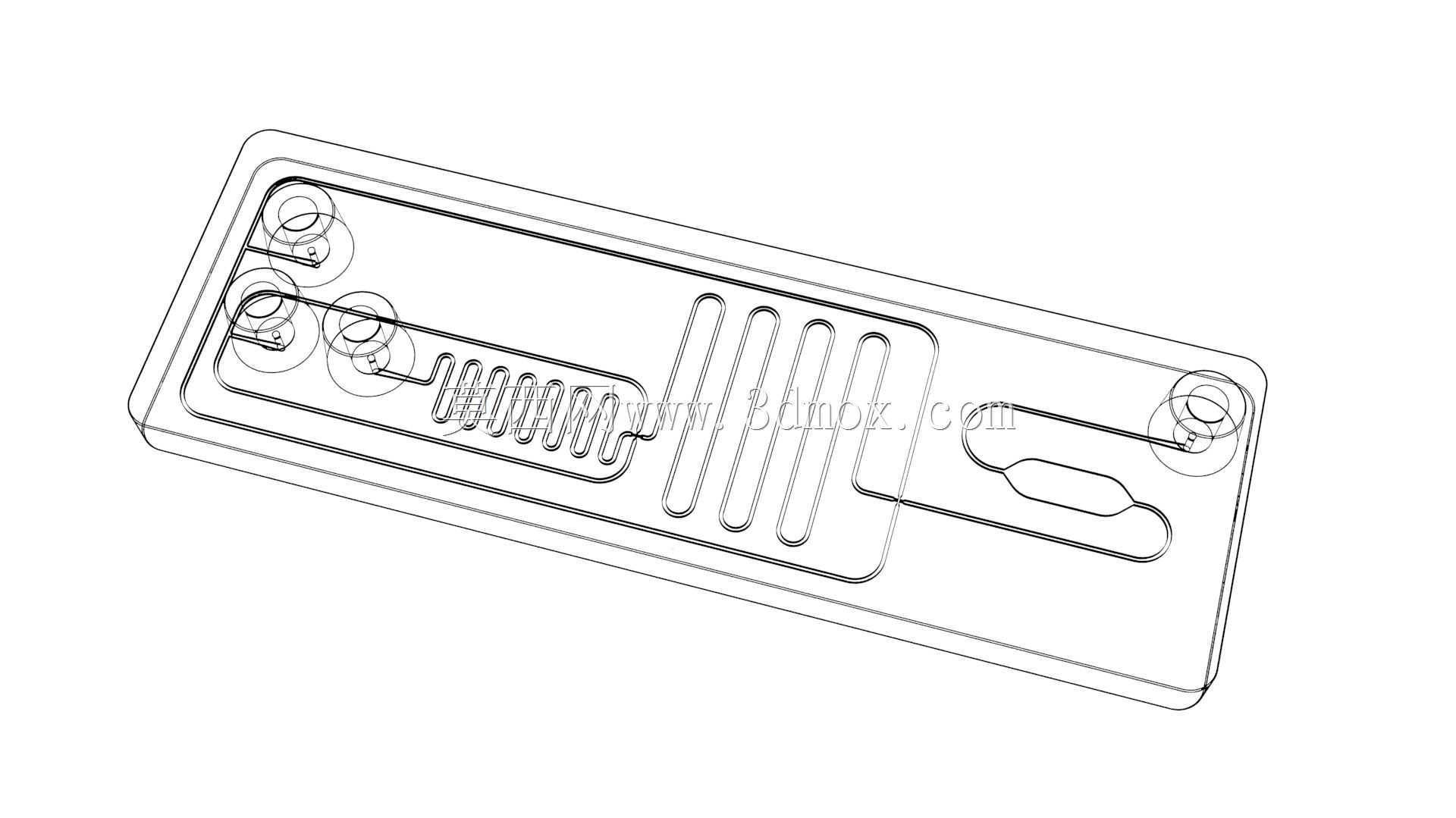

　　装置整体采用矩形薄片式外形，整体厚度控制在常规DLP打印设备的成型幅面范围内，边缘预留的定位孔可直接适配常规的微流控芯片夹具，不需要额外设计定制装夹结构，能快速对接现有显微观测、流体驱动的实验平台。流体接口统一设置在芯片的上下两端区域，接口内径匹配常规的1/16英寸流体管路，可直接与注射泵、蠕动泵等常规流体驱动设备连接，不需要转接头件就能完成管路装配，接口周围的加厚结构能避免管路插拔过程中出现芯片开裂、接口漏液的问题。

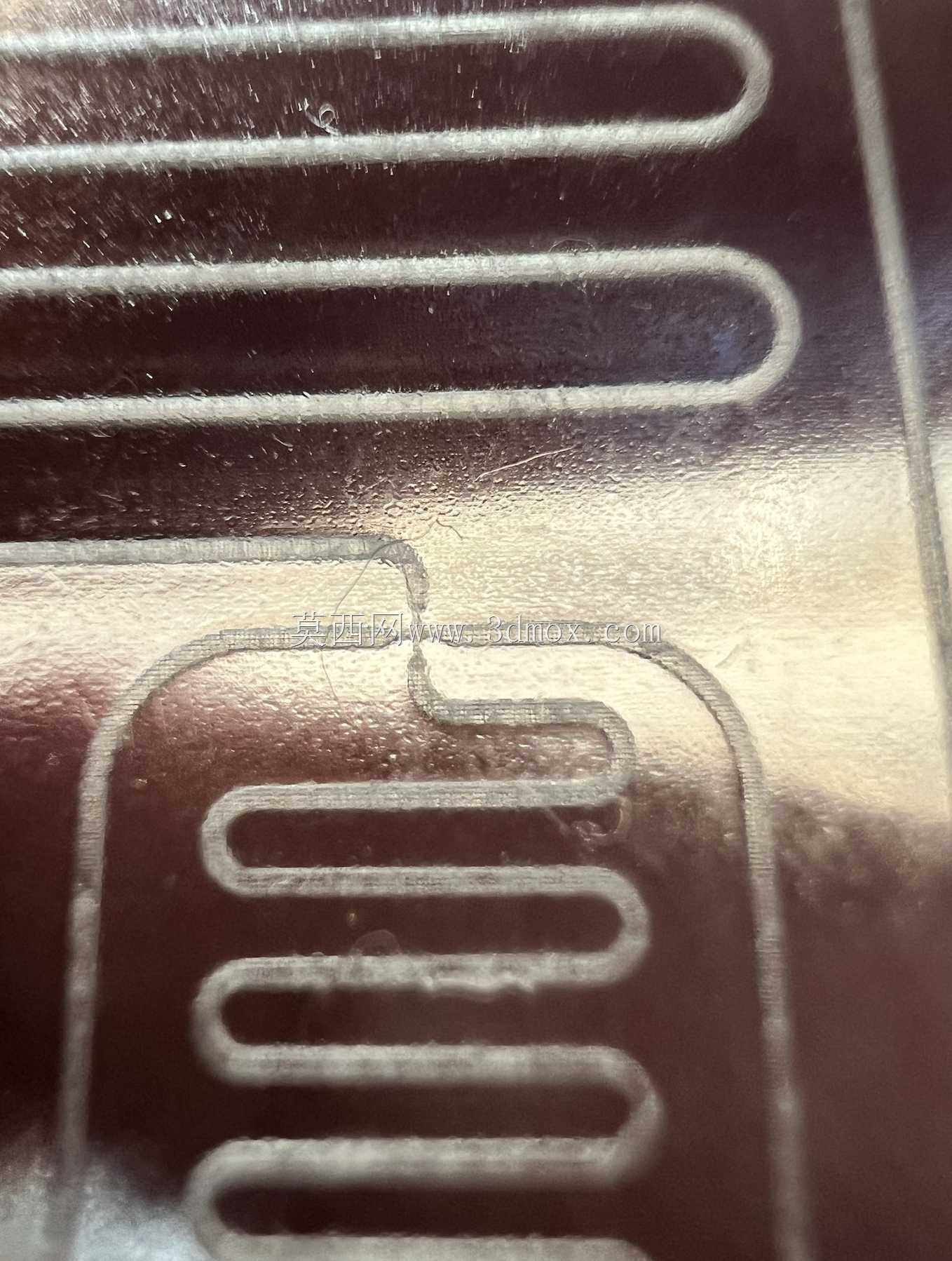

　　流道布局采用分段功能化设计，靠近进样口的区域设置了螺旋形混合流道，通过连续的弯折结构让层流状态下的不同流体产生折叠拉伸效应，在不需要额外搅拌元件的前提下实现多相流体的快速均匀混合，混合段的流道截面尺寸经过反复调整，既保证混合效率，又不会因为流道过窄导致打印后树脂残留堵塞。混合段之后衔接的是并行排列的直形流道组，这部分结构主要用于液滴的生成与孵育，通过控制两相流体的流速比，可在流道交汇处生成尺寸均一的液滴，直形流道的长度经过计算，能保证液滴在流动过程中完成预设的反应时长，流道之间的壁厚经过强度校核，在常规流体压力下不会出现流道间串液的问题。末端的出样区域设置了扩容腔室，可用于反应后产物的临时存储，或是对接观测窗口完成液滴的实时成像检测，腔室的光学面做了平面度优化，减少显微观测时的光线折射干扰。

　　设计过程中重点考虑了打印后的清孔可行性，所有流道的转角处都采用圆角过渡，没有尖锐的直角死角，避免未固化的树脂残留在转角位置导致流道堵塞，流道的深度与宽度比例控制在DLP打印的最优成型区间内，保证每层固化时的结构强度，不会出现脱模时流道结构变形的问题。芯片整体的壁厚均匀，避免打印过程中因为不同位置固化收缩率不一致导致的整体翘曲变形，保证装夹时的平面度要求，减少漏液风险。在实际使用中，这款结构可根据具体的实验需求调整各段流道的长度、截面尺寸，比如针对需要更长反应时间的场景，可延长孵育段的流道长度，针对需要更高液滴生成频率的场景，可调整液滴生成处的流道交汇角度，整体结构的模块化程度较高，修改调整的建模成本较低，能快速适配不同的微流体实验需求。
