粘性材料输送注射挤出装置结构设计

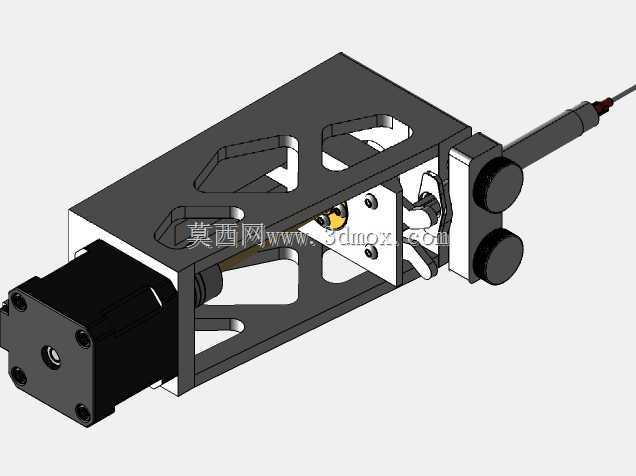

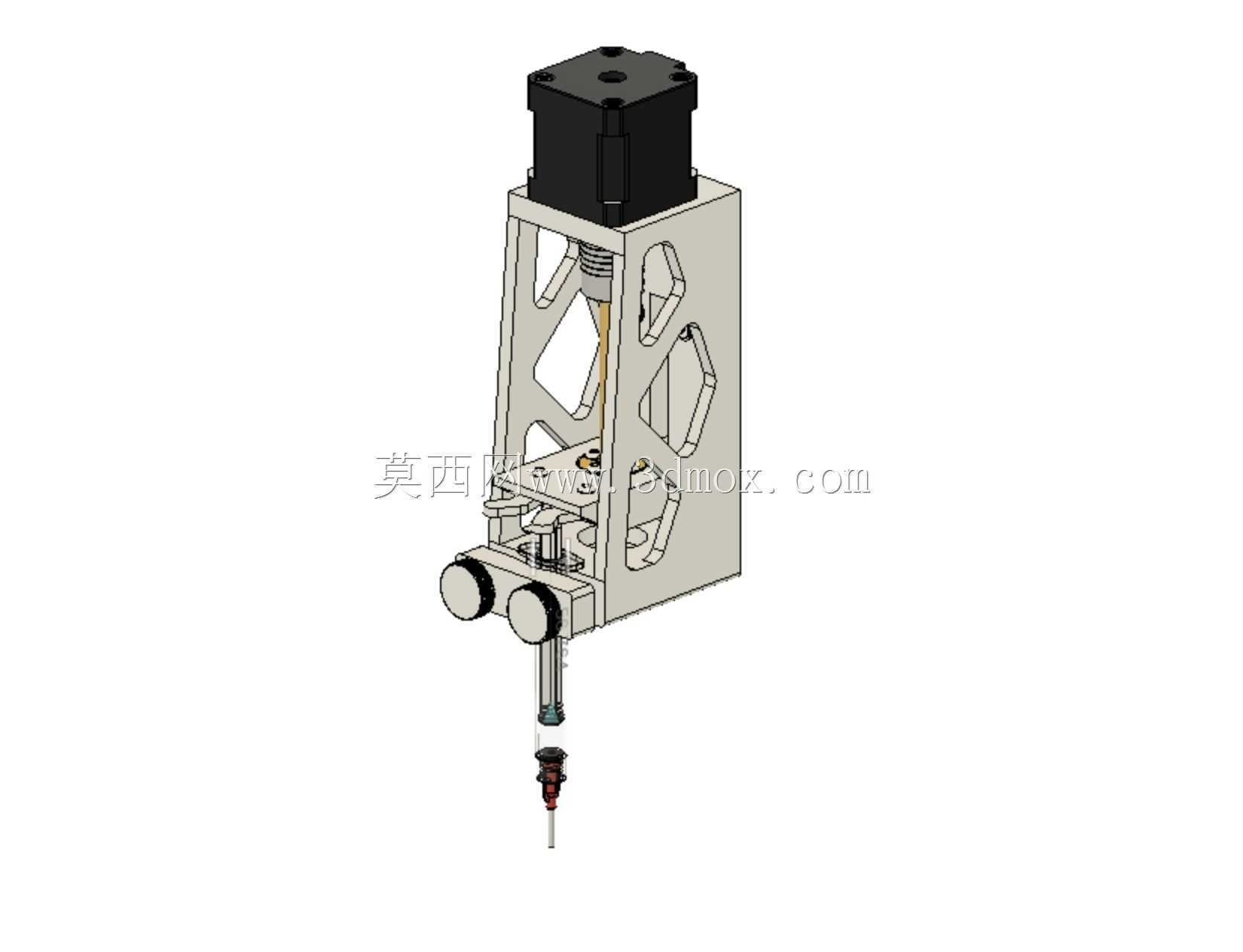

　　这套挤出装置的核心应用场景覆盖桌面级生物材料沉积、高粘度浆料定量输送、实验室小剂量流体精准注射等领域，区别于常规熔融沉积型挤出结构，该装置针对常温下流动性差、剪切变稀特性明显的粘性介质做了专属结构适配，可适配针筒式储料容器完成定量挤出作业。从功能实现逻辑来看，装置采用直线推进式送料逻辑，动力端通过步进电机提供旋转扭矩，经内部传动副将旋转运动转化为推杆的直线进给动作，推杆末端直接作用于标准注射器活塞，通过控制电机转角即可精准控制推杆推进距离，从而实现挤出量的微米级调控，可适配不同容量规格的标准注射器，无需定制专属储料料筒，降低了耗材适配成本。结构设计层面，主体承载框架采用镂空式钣金折弯加筋结构，

　　在保证整体结构刚性的前提下尽可能压缩设备自重，框架两侧的镂空槽既为内部传动组件提供了安装观察与维护空间，也减少了加工过程中的材料损耗，动力端的安装座做了同轴度定位设计，电机输出轴与传动丝杠的同轴度公差控制在0.02mm以内，避免进给过程中出现推杆卡滞、挤出量波动的问题。出料端设置了双旋钮式锁紧结构，可快速完成注射器的装夹与拆卸，更换不同口径针头时无需拆解整体结构，装夹定位面做了防滑纹理处理，注射器装入后可保证与推杆的同轴度，避免推进过程中活塞偏磨导致的漏料、出料不均问题。从安装边界来看，装置整体采用扁平化布局，动力端与出料端沿直线方向排布，整体宽度控制在120mm以内，高度方向不超过80mm，

　　安装孔位预留了标准2020铝型材适配槽距，可直接集成到桌面级运动平台、多轴点胶机架体上，无需额外设计转接安装板。传动部分采用消隙螺母配合梯形丝杠的传动方案，既保证了进给过程的平稳性，也可实现断电位置保持，避免停机状态下浆料因自重出现自流滴漏的问题，丝杠行程覆盖常用规格注射器的满量程推进距离，无需针对不同容量料筒调整行程限位。在实际使用场景中，该装置可完成水凝胶、陶瓷浆料、锡膏、高粘度胶水等介质的定量挤出作业，进给速度可通过脉冲信号做宽范围调节，低速进给时可实现微升级别的精准点胶，高速进给时可完成连续线条的挤出沉积，适配生物打印过程中细胞悬液混合凝胶的成型作业，也可用于小批量电子组装过程中的焊锡膏定量涂布。结构上预留了传感器安装位，

　　可加装压力传感器实时监测挤出端压力，配合运动控制算法实现挤出流量的闭环调控，避免因浆料粘度波动导致的出料粗细不均问题，框架上的减重槽同时可作为走线通道，动力线与传感器信号线可沿槽内排布，避免运动过程中出现线缆干涉。装置的推杆末端做了快换接口设计，可适配不同直径的注射器活塞推头，更换不同规格注射器时仅需更换对应推头即可，无需调整传动组件的安装位置，推头与推杆采用插拔式连接，拆装过程无需工具，可快速完成不同介质作业的切换。整体结构没有采用复杂的定制加工件，大部分零部件可采用常规钣金、机加工与标准紧固件完成装配，维护过程中易损件更换成本低，传动副的润滑点预留了注油空间，长期使用时可定期补充润滑脂保证进给顺畅，出料端的装夹结构做了圆角处理，避免安装注射器时划伤针筒外壁，保证密封性能。
