DLP打印聚焦式微流控芯片结构

　　这款聚焦式微流控结构采用DLP光固化3D打印工艺成型，核心服务于微尺度流体操控场景，在生化样本预处理、微液滴制备、单细胞分析、微量试剂混合等实验场景中可直接作为核心功能部件使用，替代传统软光刻工艺制备的PDMS微流控芯片，省去翻模、键合等多道后处理工序，打印完成经简单清洗固化即可投入流体实验。

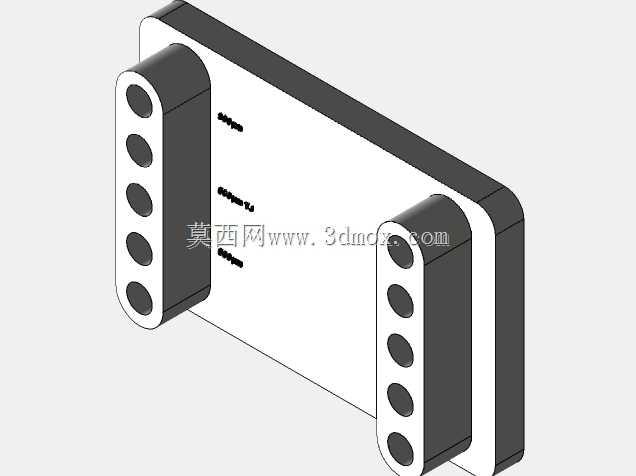

　　结构设计上采用双侧对称进样+中间主通道的聚焦构型，两侧各设置5个流体接口，可根据实验需求接入鞘液、样本液或不同反应试剂，接口采用标准鲁尔接头适配尺寸，可直接对接常规实验室流体管路，无需额外定制转接头。中间主流道为矩形截面，两侧鞘液流道以特定收敛角度接入主通道，通过调节两侧鞘液与中间样本液的流速比，可将中间样本流约束在微米级宽度范围内，实现样本流的聚焦效果，既可以用于稳定的层流聚焦分选，也可通过流速参数调整实现单分散微液滴的稳定生成，聚焦后的样本流宽度可控制在几十微米量级，匹配常规光学检测的观测视野要求。

　　设计阶段充分考虑了DLP打印的工艺特性，所有流道转角均做了圆角过渡处理，避免打印过程中残留树脂在直角位置堆积堵塞流道；流道最小截面尺寸匹配25微米层高的打印精度，保证流道内壁成型后粗糙度满足微流体流动要求，减少微尺度下的气泡滞留与流动死区。整体外形为规整的矩形块体结构，两侧接口凸台高度统一，可直接固定在常规显微镜载物台的适配夹具上，无需额外设计定制安装座，安装时凸台端面与管路接头贴合即可实现密封，耐受常规生化实验的流体压力范围，不会出现漏液问题。

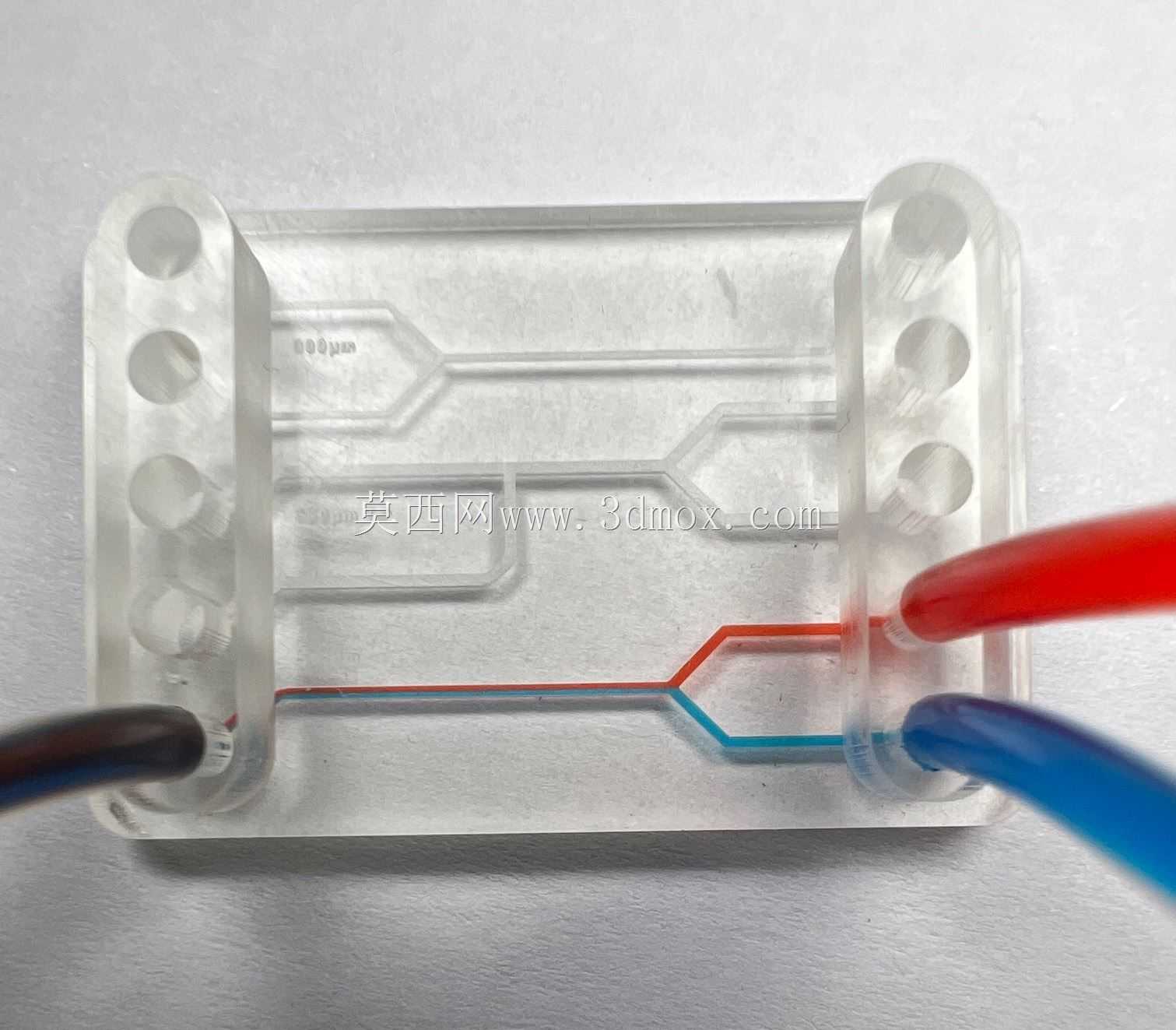

　　实际使用过程中，该结构可适配不同的流体实验方案：当需要进行颗粒聚焦分选时，两侧通入鞘液，中间通入含颗粒的样本液，调整流速比即可将颗粒约束在流道中心线上，配合下游检测模块实现计数或分选；当需要制备微液滴时，调整两相流体的流速参数，即可在通道出口处生成尺寸均一的微液滴，液滴尺寸变异系数可控制在较低水平，满足数字PCR、微球制备等场景的使用要求。结构上预留的多接口设计，也支持在聚焦通道下游扩展混合、反应、检测等功能段，可根据具体实验需求灵活调整管路连接方式，无需重新加工整体结构。

　　建模过程中对所有流道的拔模角度做了适配调整，保证打印过程中支撑结构不会设置在流道内部，避免后处理时支撑残留影响流道通畅性；整体壁厚设计兼顾了结构强度与透光性，既可以承受管路插拔的外力，也可满足倒置显微镜的透光观测要求，实验过程中可直接通过显微镜实时观测流道内的流体聚焦状态、液滴生成过程，方便实验人员实时调整流速参数。两侧接口的中心距做了统一规范，可适配市面上常见的多通道流体连接器，支持多组芯片并行实验，提升实验通量。
