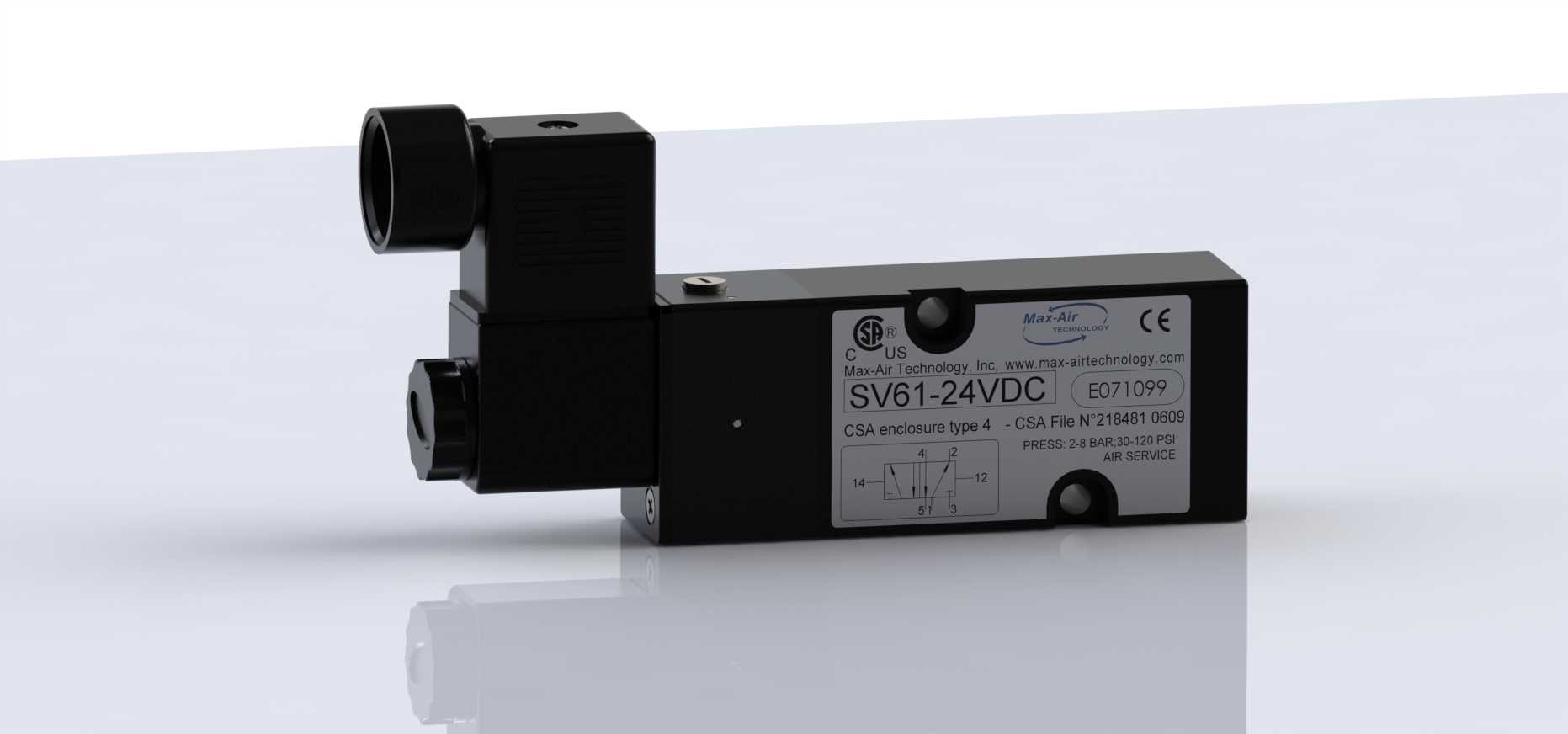

Namur型SV61直动式气动电磁阀结构设计

这款Namur安装形式的电磁阀是气动控制系统里的核心控制元件，主要面向工业气动管路的气路通断、流向切换场景，在化工流体控制、自动化生产线气动执行端、轻工包装设备气控回路、水处理管路控制等场景都有广泛应用，能够直接配套气动角座阀、气动球阀、气动蝶阀等终端执行器件，通过电信号的输入输出实现气路的快速切换，进而控制终端阀门的启闭动作，无需人工手动操作即可完成远程的管路通断控制，适配绝大多数常规工业气动控制场景的使用需求。产品采用标准Namur安装接口设计，安装时无需额外铺设过渡连接管路，可直接贴合在配套气动执行器的安装面上，大幅减少了气路连接的接头数量，既降低了管路漏气的风险，也有效压缩了阀组安装所占用的空间，让整套气动控制单元的结构更加紧凑。阀体整体采用硬质氧化铝合金材质打造，兼顾了结构强度与轻量化需求，表面做了防腐钝化处理，能够适应潮湿、轻度腐蚀的工业车间使用环境，线圈部分做了全密封封装处理，防护等级满足常规工业现场的使用要求，可有效阻挡粉尘、水汽侵入线圈内部，延长元件的使用寿命。气路部分采用5路通断设计，接口规格为1/4"NPT螺纹，能够适配绝大多数常规工业气动管路的连接标准，可适配的工作气压覆盖常规工业气动系统的常用压力区间，响应速度快，动作换向干脆无卡顿，内部密封件采用耐磨耐老化的橡胶材质，长期往复动作也能保持可靠的密封性能，避免气路内漏、外漏问题的出现。设计过程中充分考虑了现场安装的边界尺寸，整体外形方正规整，线圈侧置布局不会占用执行器上方的操作空间，接线端朝向统一，方便现场布线作业，阀体上的气路标识清晰直观，安装时可快速对应气路接口，避免接反气路导致的执行器动作异常。阀体上预留的固定孔位完全符合Namur安装的标准尺寸公差，安装时无需额外打孔适配，直接通过螺栓即可完成固定，安装边界能够兼容市面上绝大多数同规格的气动执行器，替换旧件时也无需改动原有管路布局，可直接完成替换作业，大幅降低现场维护的时间成本。
