手轮式阀门齿轮驱动操作机构

这款手轮式齿轮操作机构，主要适配90度回转类工业阀门的手动驱动需求，广泛应用在市政供水、热力蒸汽输送、化工流体管路、油气输送管线等场景中，作为管线截断、调节工况下的核心手动操作部件，解决了大口径阀门直接操作扭矩过大、人工启闭费力的痛点，即便在管线带压工况下，操作人员也能通过手轮平稳完成阀门的启闭与开度调节动作。

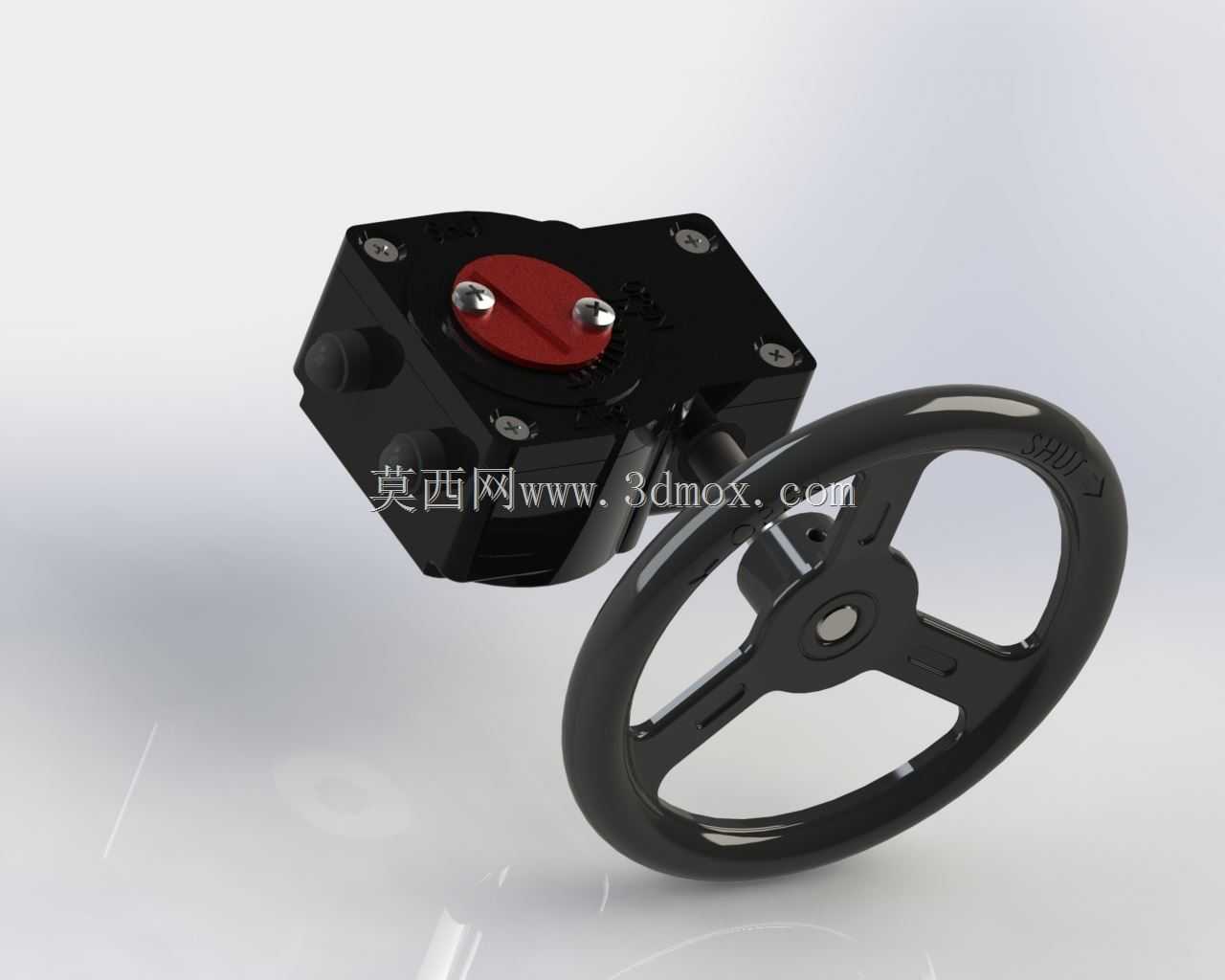

从功能特性来看，该机构采用一级齿轮减速结构设计，可将手轮输入的小扭矩放大至1300in·lbs的输出扭矩，足够驱动适配通径的蝶阀、球阀等90度回转阀件，机构顶部设置了醒目的开度指示盘，红色指示标识可直观反馈阀门当前的开关位置与开度比例，方便现场操作人员快速判断管线通断状态，避免误操作引发的生产安全隐患。箱体采用分体式密封结构设计，可阻挡户外工况下的粉尘、水汽侵入内部齿轮啮合区域，适配露天管线、潮湿车间等复杂安装环境，降低日常维护频次。

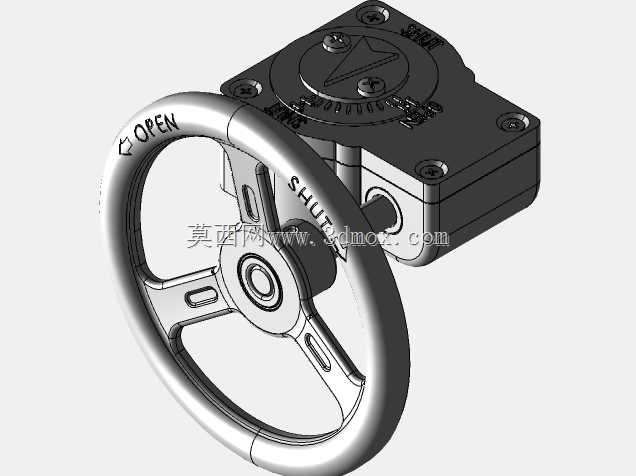

设计过程中，工程师优先考虑了操作的人机工程学与安装适配性：手轮采用三辐条镂空结构，轮缘做了圆弧过渡处理，操作人员握持施力时不易打滑，长时间操作也不会产生明显的硌手不适感；手轮与驱动轴的连接采用方榫配合加紧固螺钉的结构，可避免长期操作后手轮与轴之间出现打滑空转的问题。安装边界上，该机构采用标准F05/F07 ISO安装接口，安装法兰的螺栓孔位、驱动轴尺寸完全符合通用阀门驱动的安装规范，可直接匹配对应标准接口的阀件，无需额外制作转接法兰，大幅降低现场安装的适配成本。机构整体外形紧凑，箱体为方正的铸铝材质结构，既保证了结构强度，又控制了整体重量，安装后不会对阀杆造成额外的偏载力，可有效延长阀件密封件的使用寿命。齿轮副采用润滑脂终身润滑设计，出厂时已填充适配宽温域的润滑脂，在-20℃到80℃的常规工况温度范围内，都能保持顺畅的传动效果，无需定期拆解补充润滑剂。
