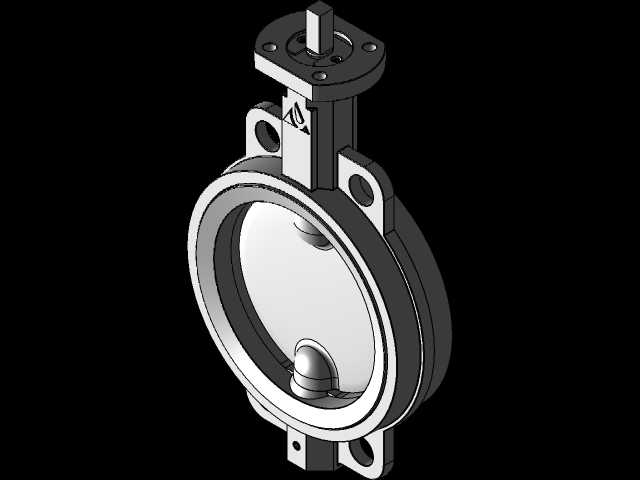

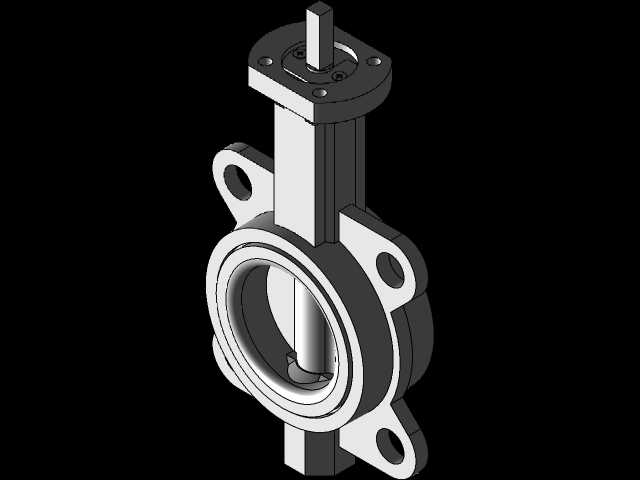

多规格对夹式蝶阀工业管路控制构件

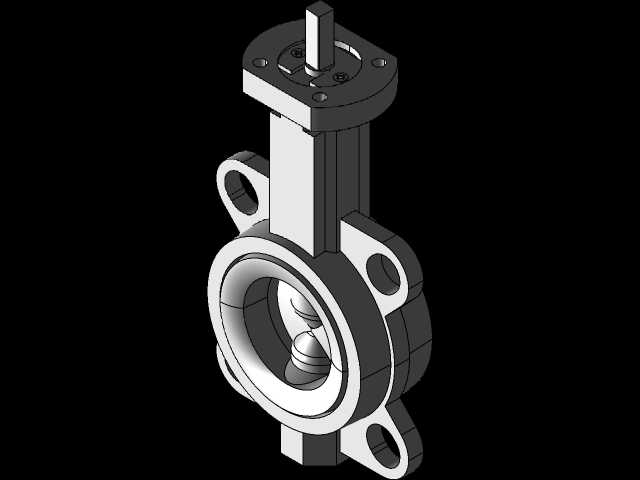

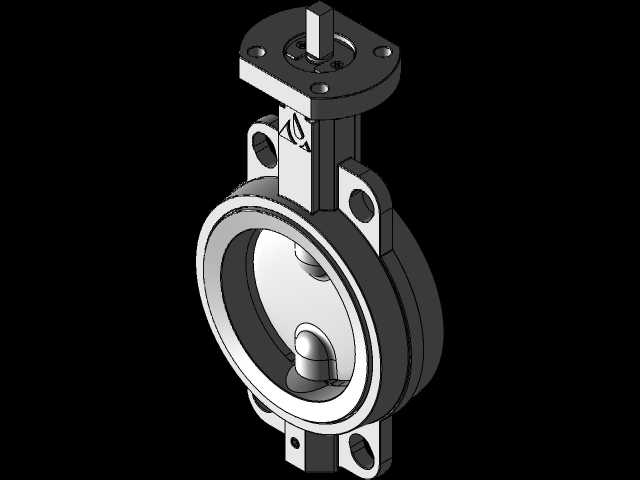

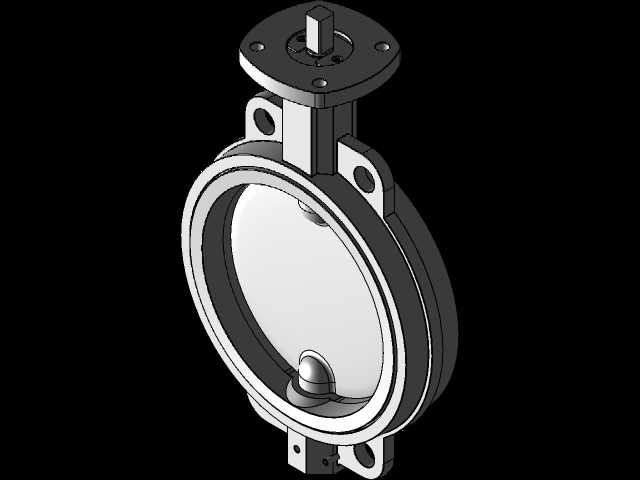

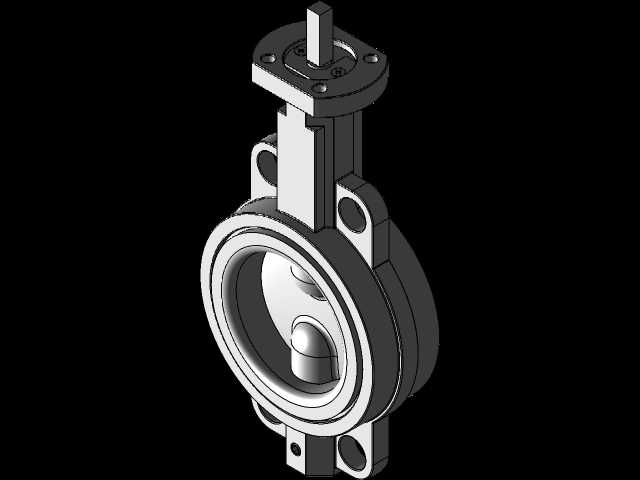

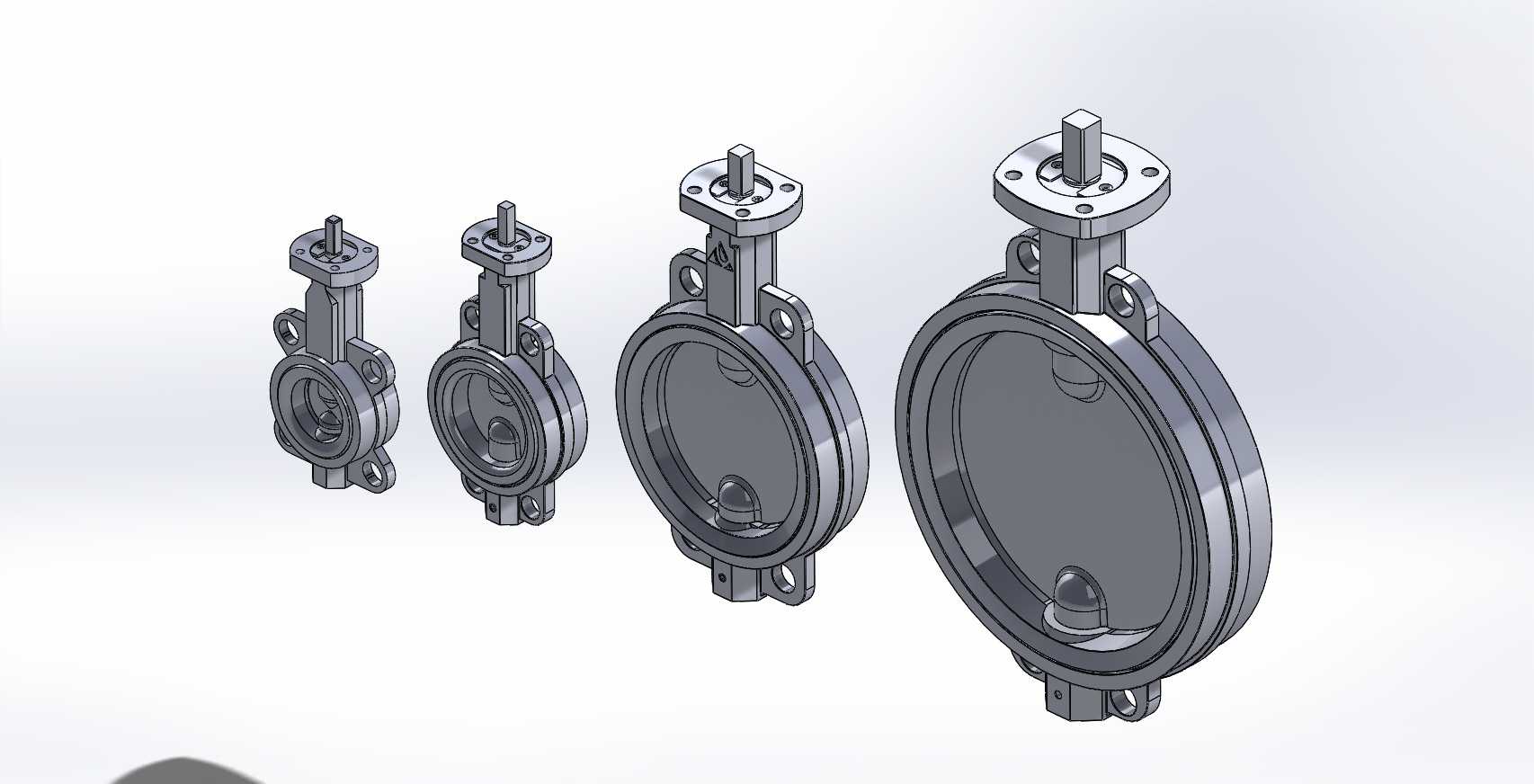

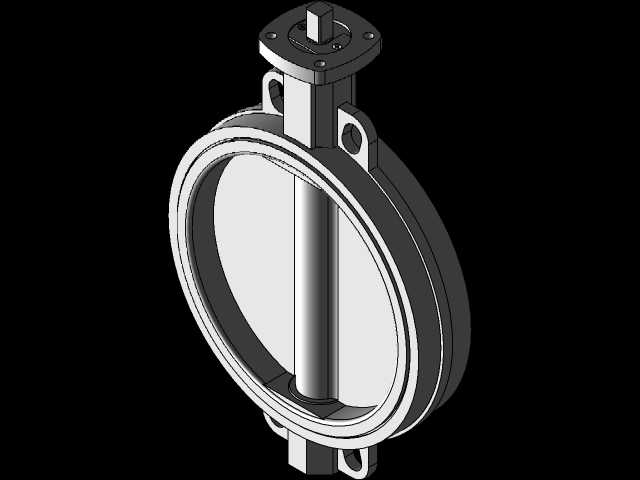

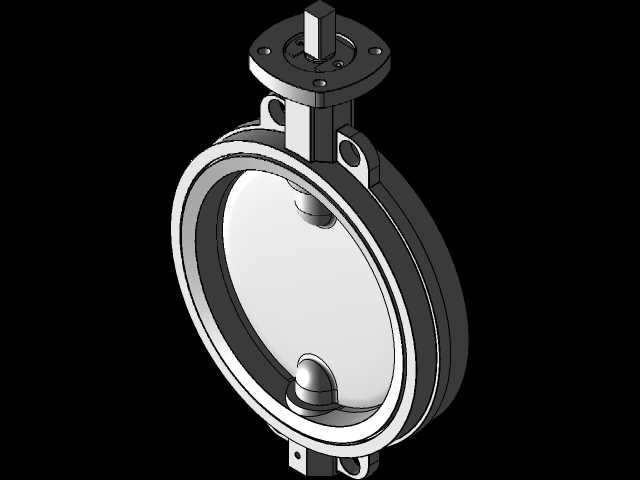

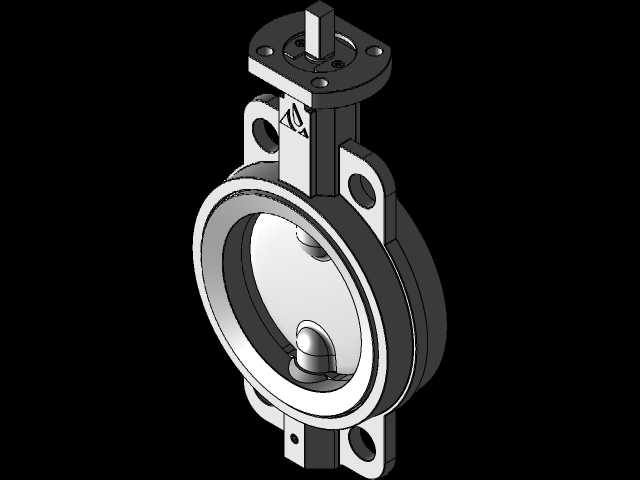

这款对夹式蝶阀构件，主要面向民用给排水、工业循环水、暖通空调、低压流体输送等管路场景，承担管路通断切换、介质流量调节的核心作用，可适配清水、轻度腐蚀性流体等多种常规输送介质，在楼宇管网、厂区工艺管线、区域供热供水管网中都能稳定发挥作用。产品采用对夹式安装结构，阀体为球墨铸铁材质，兼顾结构强度与铸造工艺性，相比传统法兰式蝶阀，整体结构更紧凑，安装时无需额外配置配对法兰的复杂螺栓组，直接夹持在管路两端法兰之间即可完成固定，能有效节省管路安装空间，尤其适合管线排布紧凑、安装操作空间有限的工况场景。本次呈现的构件覆盖2至12英寸的常用通径规格，不同通径产品保持统一的驱动连接接口尺寸，可适配手动手柄、蜗轮驱动头、气动执行器、电动执行器等多种驱动单元，满足不同自动化程度的管路控制需求，用户可根据现场操作条件灵活选配驱动部件，无需单独定制连接结构。设计过程中，阀板采用流线型弧面结构，在全开状态下能最大程度降低介质流经时的流阻，减少管路输送过程中的压力损失，同时阀板密封面采用偏心贴合设计，启闭过程中密封副无过度摩擦，能有效延长密封件的使用寿命，降低日常运维的更换频率。阀杆与阀体之间设置多级密封结构，可避免介质沿阀杆间隙出现外漏问题，适配常规1.6MPa及以下的低压管路工作压力。从安装边界来看，不同通径的阀体厚度、安装孔位间距均匹配对应通径的国标法兰尺寸，安装时无需对现有管路法兰进行额外改造，可直接替换同规格的老旧蝶阀产品，降低管线改造的施工成本。阀杆采用贯穿式定位结构，上下两端设置耐磨衬套，启闭转动过程中受力均匀，不会出现阀板偏摆卡滞的问题，即使在长期带压工作状态下，也能保持稳定的启闭力矩，避免出现操作卡涩、关闭不严的情况。阀体表面做了防锈涂层处理，可适应潮湿、轻度腐蚀的安装环境，延长构件的整体服役周期。
