气动驱动三通蝶阀总成结构设计

这款气动驱动三通蝶阀总成，主要面向工业流体管路系统的多通路切换与流量调控场景，广泛应用在水处理工艺的管路分流合流、化工介质的流向切换、暖通空调系统的水路调节以及轻工生产的流体配送环节，能够在不额外增设支路阀门的前提下，单台设备完成三个管路接口之间的介质通断与流向切换，有效缩减管路系统的安装空间，降低管路布设的成本与后期运维的复杂度。

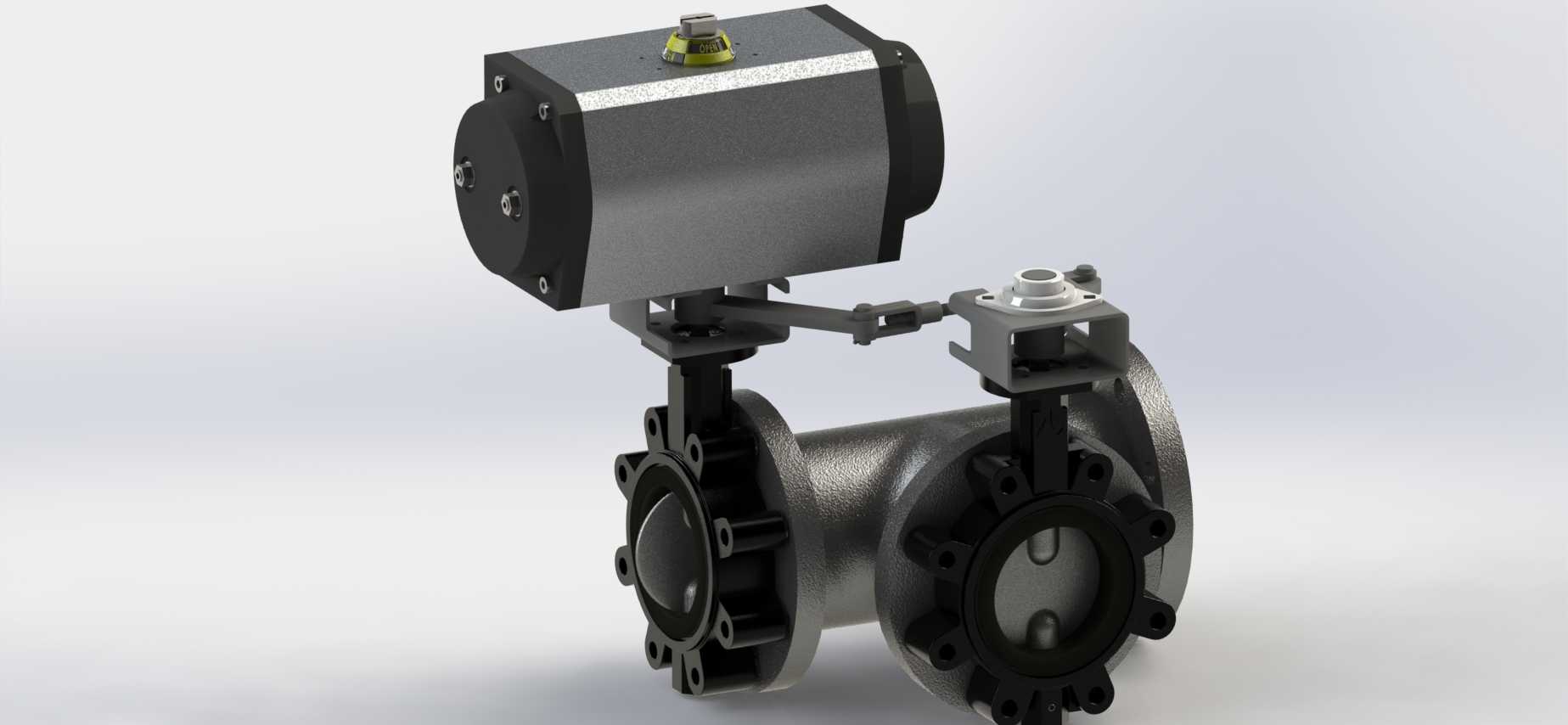

从实际用途来看，该总成整合了气动驱动单元与三通蝶阀阀体，依靠气动执行机构的扭矩输出带动阀杆转动，进而驱动蝶板在阀腔内完成0-90度的回转动作，实现三个通路之间的不同连通状态切换，既可以完成两路介质的汇流输送，也可以实现单路介质向两个不同支路的分流配送，还能够在管路检修或者工艺切换时快速切断对应通路，适配水、弱腐蚀性流体、低压气体等多种常见工业介质的输送管控需求。

在功能特性上，该产品采用齿轮齿条式气动执行结构，相比传统的拨叉式执行机构，输出扭矩更加均衡稳定，启闭过程的动作响应速度快，可配合电磁阀实现远程自动化控制，也可搭配限位开关反馈实时的阀位状态，满足自动化产线的管控需求。阀体部分采用三通式对夹连接结构，蝶板采用流线型弧面设计，在全开状态下介质流阻更低，能够减少管路输送过程中的压力损失，阀座采用密封性能优异的弹性材质，在额定工作压力范围内可实现通路的零泄漏截断，避免介质串流或者外漏的问题。执行机构与阀体之间采用支架加联轴器的连接结构，既保证了扭矩传递的同轴度，也方便后期执行机构的拆卸维护与配件更换，无需整体拆解阀体管路即可完成驱动部分的检修作业。

从设计思路来看，该总成在开发阶段优先考虑了工业现场的安装适配性与运行可靠性，执行机构选用标准化的气动驱动单元，可适配不同工况下的气源压力范围，阀体的流道设计经过流场仿真优化，避免介质在三通交汇处形成紊流与冲蚀，延长阀体的使用寿命。连接部位的紧固件均做了防松处理，适配管路运行过程中产生的轻微振动工况，避免长期运行出现连接松动的问题。

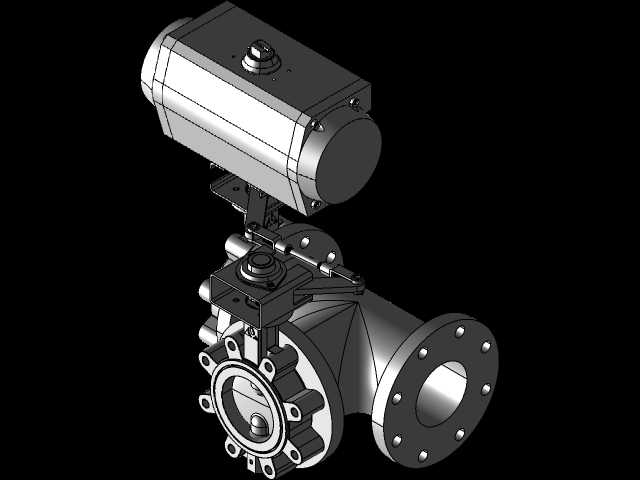

在外形尺寸与安装边界上，该总成整体采用立式布局，气动执行机构位于阀体上方，整体高度控制在常规工业阀门的安装空间范围内，阀体两端的连接法兰尺寸符合通用管路的对夹安装标准，安装时只需将阀体嵌入两端管路法兰之间，穿入配套螺栓紧固即可完成装配，无需额外焊接或者加工适配接口。执行机构侧面预留了气源接口与附件安装位，现场布设气源管路与控制附件时不会与周边管路、支架产生干涉，阀体底部无突出结构，可直接贴靠管路支架安装，有效节省管路周边的操作空间，同时预留了足够的手动操作空间，在气源故障时可通过配套的手动操作部件完成应急启闭操作，保障管路系统的运行安全。
