小型动力驱动电机剖面结构设计方案

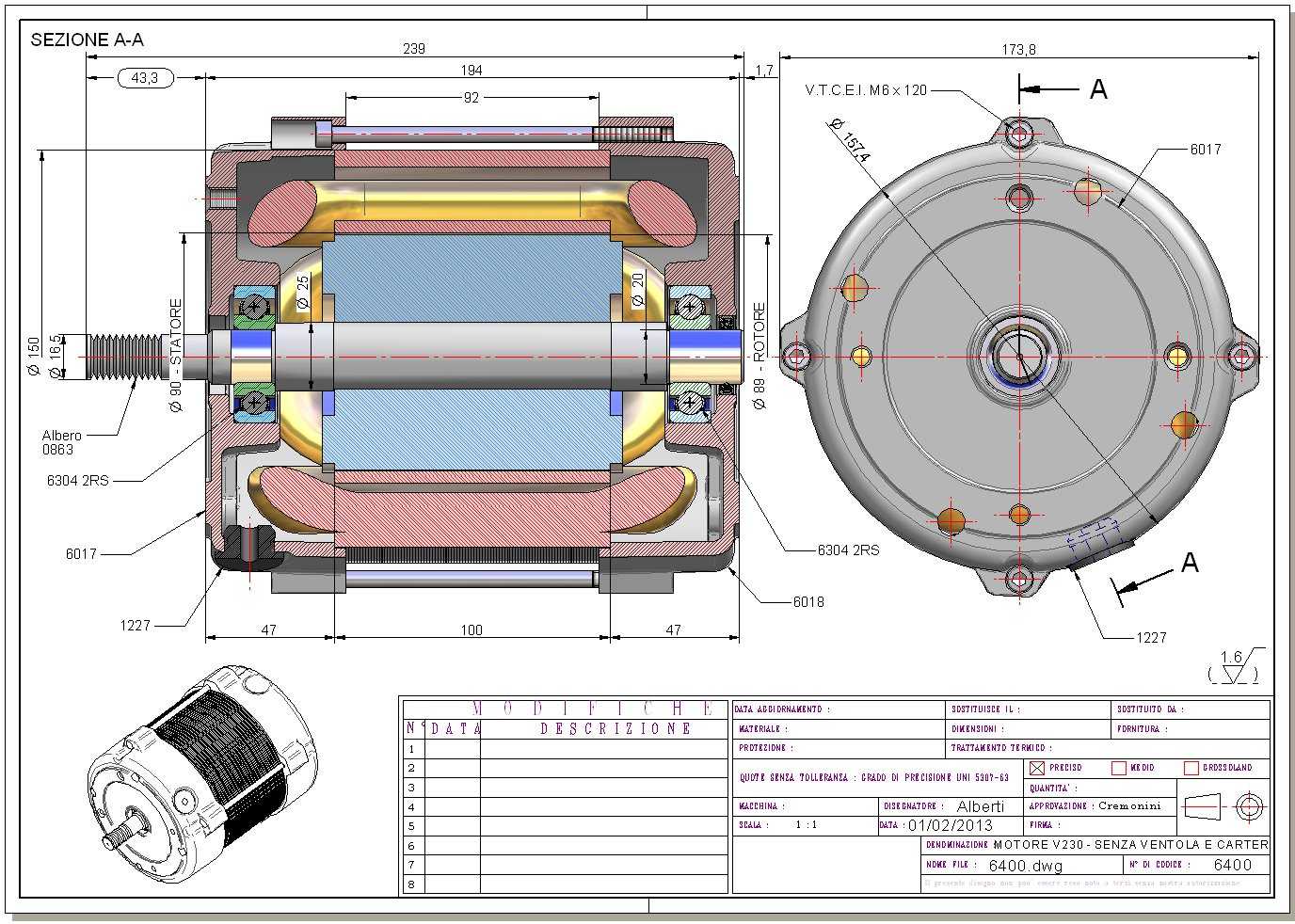

该款驱动电机主要面向轻型电动代步车辆、小型摩托类载具的动力供给场景，作为整车核心动力输出部件，承担电能向旋转机械能转换的核心功能，可直接适配无额外散热风扇的紧凑安装舱位，适配小空间布局的轻型载具动力舱设计需求，能够在紧凑安装空间内输出稳定动力，满足日常通勤类轻型载具的动力性能要求。从功能特性来看，该电机采用同轴式布局设计，动力输出轴沿电机轴向中心布置，可直接对接载具传动系统，减少额外传动转接带来的动力损耗；端盖集成安装定位结构，周向布置的固定点位可直接与载具安装基座对接，无需额外设计转接支架，降低整车装配复杂度。设计思路上，研发团队优先考量紧凑空间下的散热与结构强度平衡，机壳采用一体化成型结构，既保证定子组件的装配定位精度，又通过壳体自身结构实现工作热量的传导散发，省去外置散热风扇结构，大幅缩减电机整体轴向尺寸，适配狭窄安装空间的布局要求；内部绕组、永磁体组件采用分层嵌套布局，在有限的径向空间内最大化有效电磁作用面积，兼顾动力输出效率与整体体积控制。外形尺寸与安装边界方面，该电机整体轴向总长度控制在两百毫米级，径向最大直径不足两百毫米，输出轴端设置标准螺纹连接结构，可直接适配常规传动连接组件；端盖安装孔位采用周向均布设计，安装定位基准与输出轴保持严格同轴度，装配后可有效降低运转振动，提升运行稳定性。内部剖面结构清晰呈现定子、转子、轴承、端盖密封等组件的装配关系，各部件间预留合理装配公差，既保证运转过程中无干涉摩擦，又能实现良好的密封防护效果，阻挡外部粉尘、水汽进入电机内部，提升复杂工况下的运行可靠性。
