集成式齿轮减速传动电机结构设计

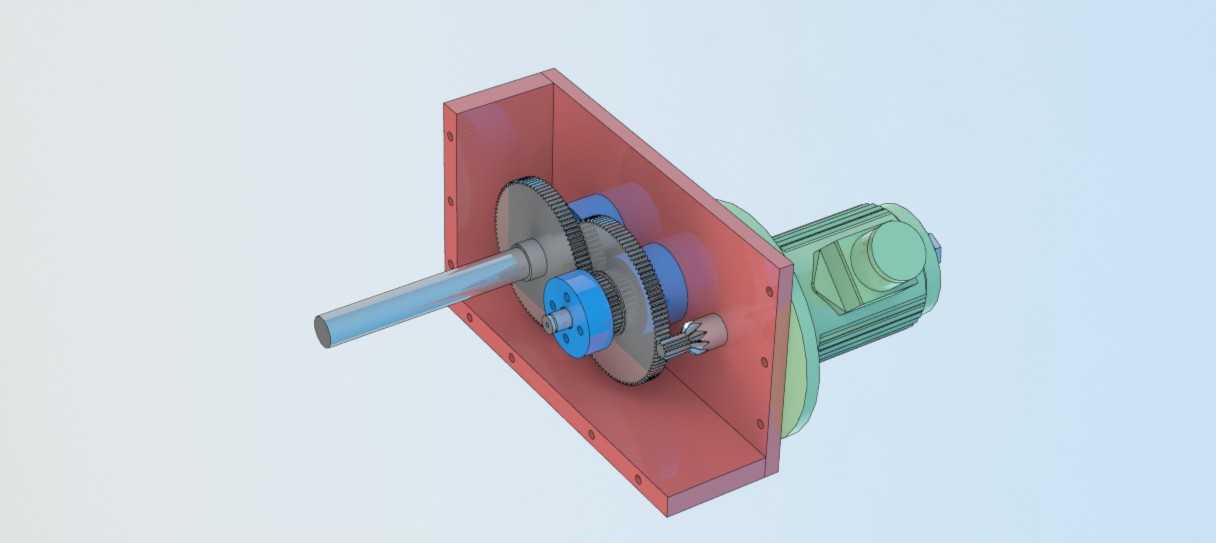

这款集成式齿轮减速传动结构，主要面向中小功率动力传输场景设计，可广泛应用于轻工生产线输送单元、小型自动化设备驱动端、包装机械执行机构、食品加工设备传动部位等对输出扭矩与转速有匹配要求的工业场景，能够将原动机的高转速低扭矩输出，通过多级齿轮啮合传动转换为低转速大扭矩的动力输出，适配各类需要低速重载驱动的作业工况。从结构设计来看，该传动单元采用箱体式集成布局，将驱动电机与齿轮减速腔体直接固连，省去了额外的联轴器连接结构，大幅缩减了整套驱动单元的轴向安装尺寸，能够适配安装空间较为紧凑的设备布局需求。箱体采用开放式侧板展示结构，内部可清晰看到三级圆柱齿轮啮合传动路径：输入端与电机轴直接相连的小模数主动齿轮，依次与中间轴上的双联齿轮啮合，最终将动力传递到输出轴端的大直径从动齿轮，每一级齿轮的齿数比经过严谨计算，能够在保证传动效率的前提下实现稳定的减速增扭效果，齿轮与轴之间采用键连接配合，保证扭矩传递过程中无相对滑移，输出轴端伸出箱体外侧，可直接连接负载辊筒、链轮、带轮等执行部件。安装边界方面，箱体外侧的安装法兰面预留了均匀分布的螺栓孔位，可直接通过螺栓紧固在设备的安装基板上，输出轴的轴径与伸出长度经过标准化设计，能够适配常规的传动连接件规格，无需额外定制转接部件即可完成装配。设计过程中充分考虑了传动部件的润滑空间预留，齿轮啮合区域预留了足够的储油腔体空间，可填充润滑脂或润滑油来降低齿轮啮合过程中的磨损，延长整套传动结构的使用寿命。同时电机与减速箱体的连接部位设置了定位止口，能够保证电机轴与齿轮输入轴的同轴度，避免因装配偏差导致的齿轮偏磨、传动噪音过大等问题。整套结构的传动路径清晰，部件布局紧凑合理，既能够满足常规工业场景下的动力传输需求，也可作为小型传动设备的设计参考结构，帮助工程师快速完成同类驱动单元的方案迭代与结构优化，在保证传动可靠性的前提下尽可能压缩设备占用空间，提升整套设备的空间利用率。
