槽式聚光太阳能集热发电装置结构设计

该聚光太阳能发电机组属于槽式光热发电核心集热单元，主要应用于荒漠、戈壁等光照资源充沛且土地开阔的集中式光热电站场景，也可适配工业园区分布式清洁供热、偏远离网区域独立供电等场景，通过将太阳辐射能聚焦转化为热能，再经换热循环驱动汽轮机组发电，同时可兼顾工业余热补充、民用采暖供热等复合用途，相比传统光伏发电具备储热成本低、出力稳定可调、可搭配常规火电调峰的优势。

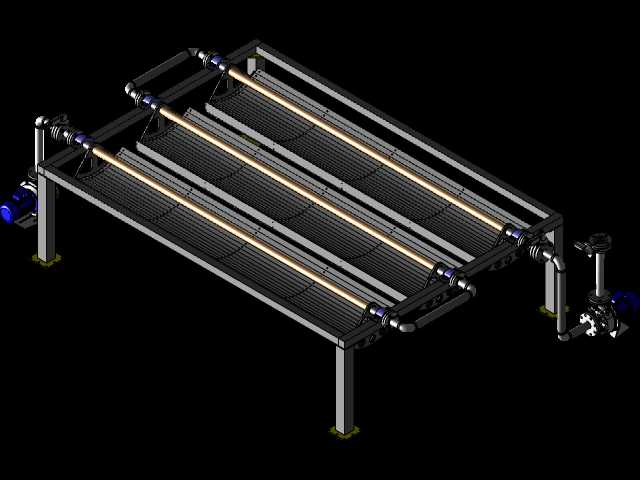

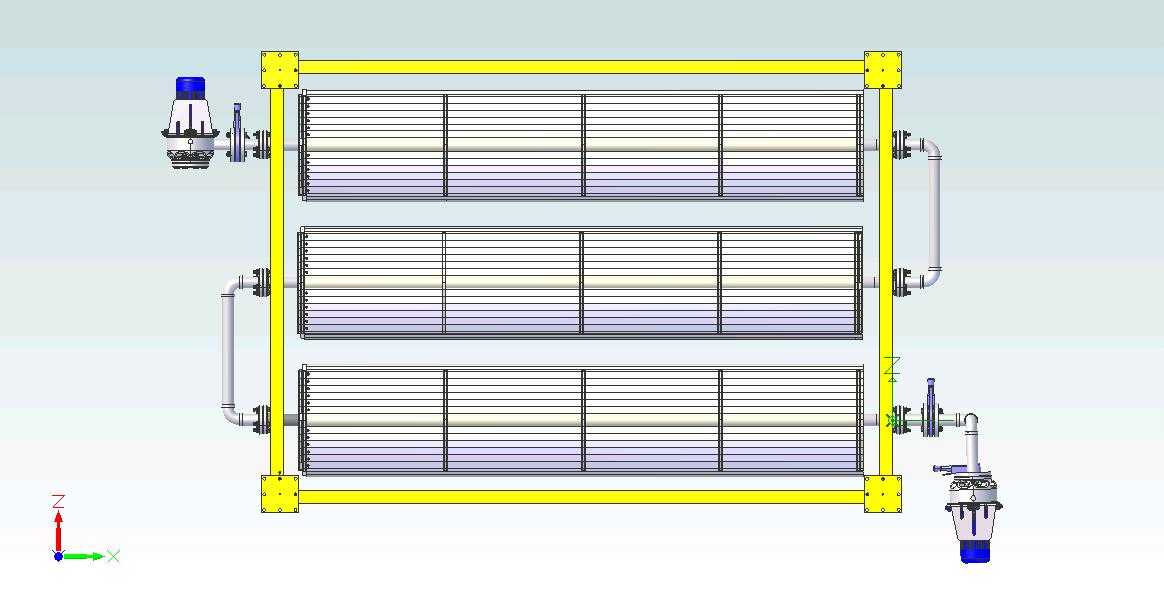

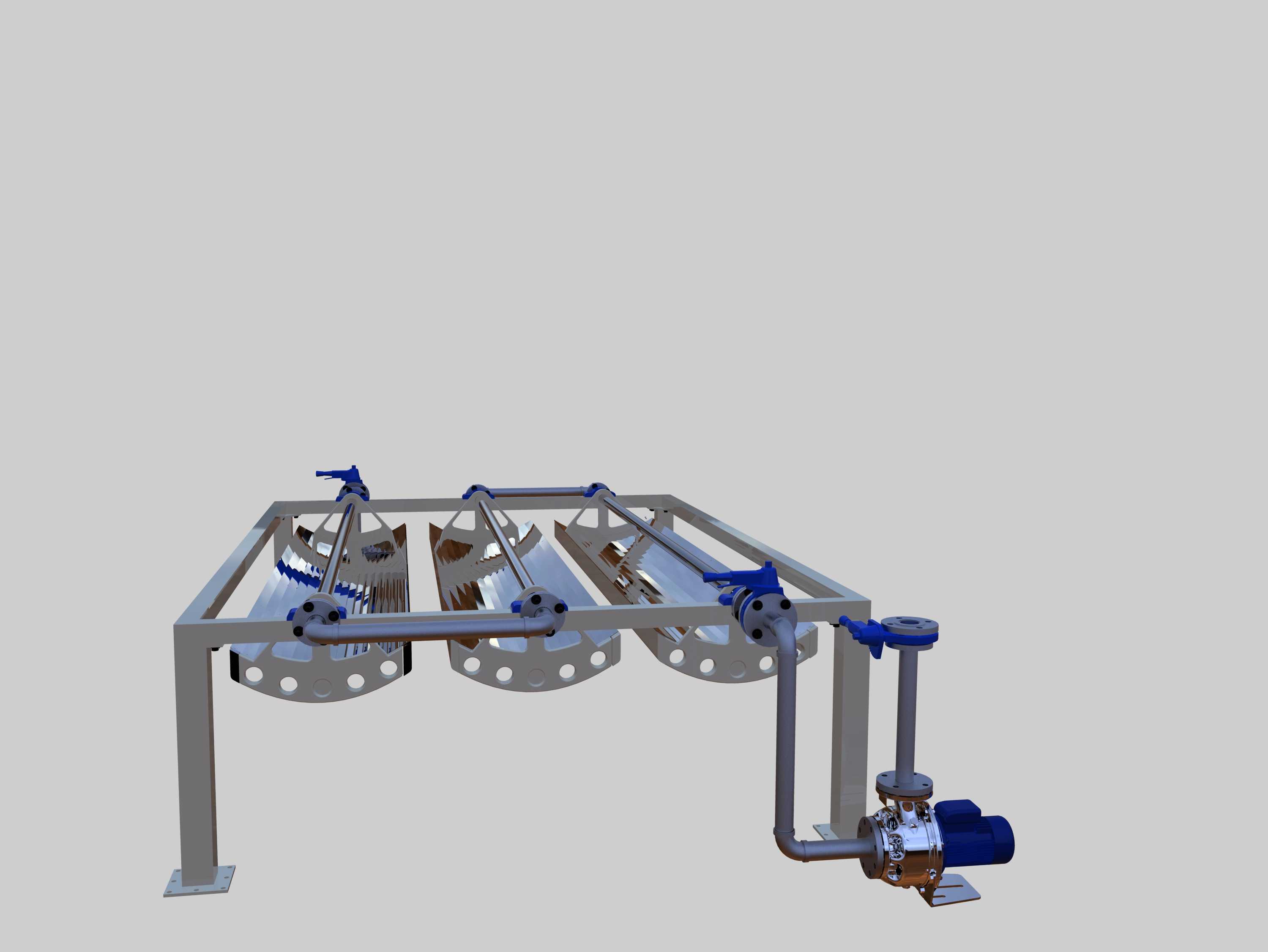

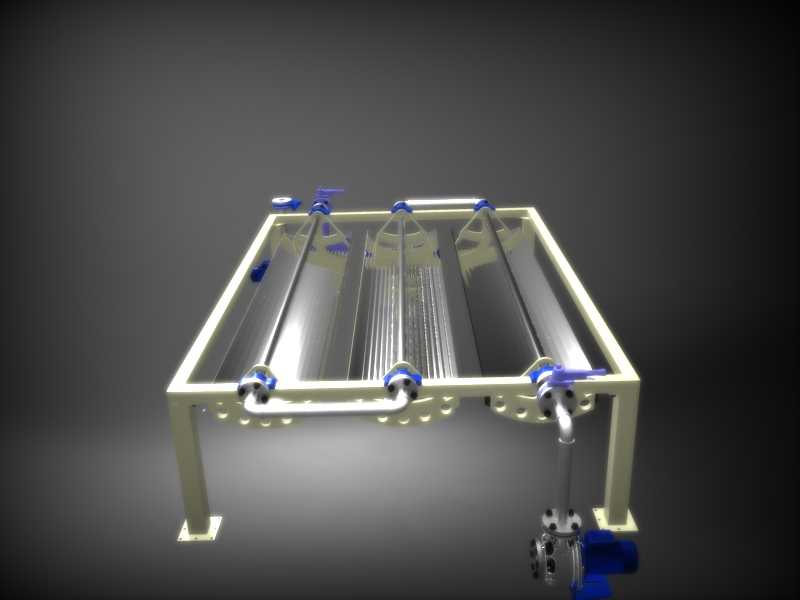

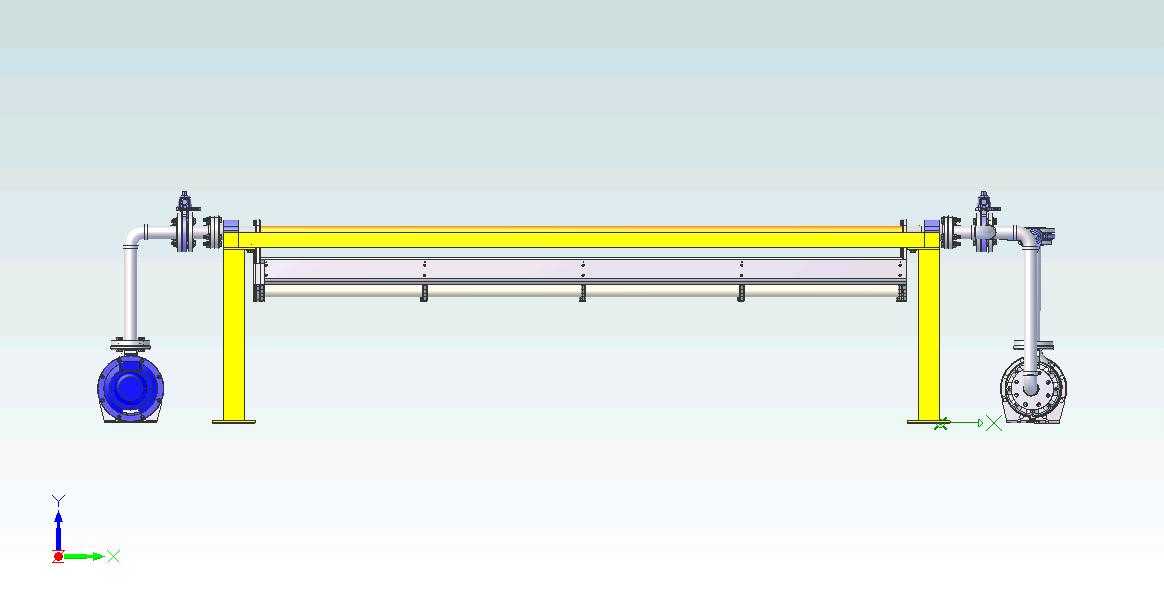

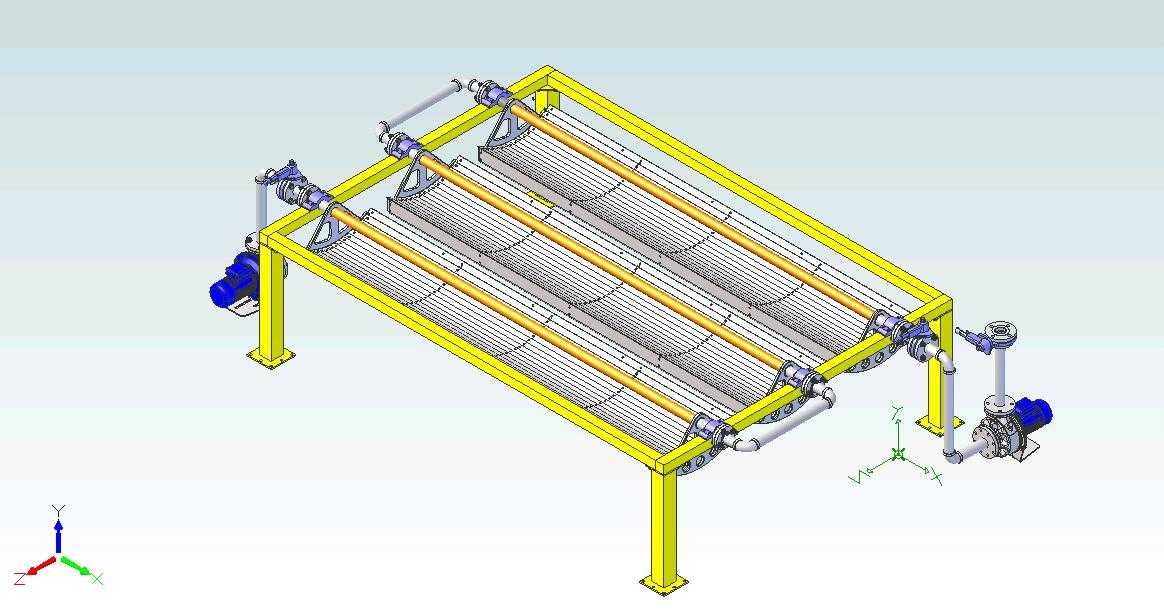

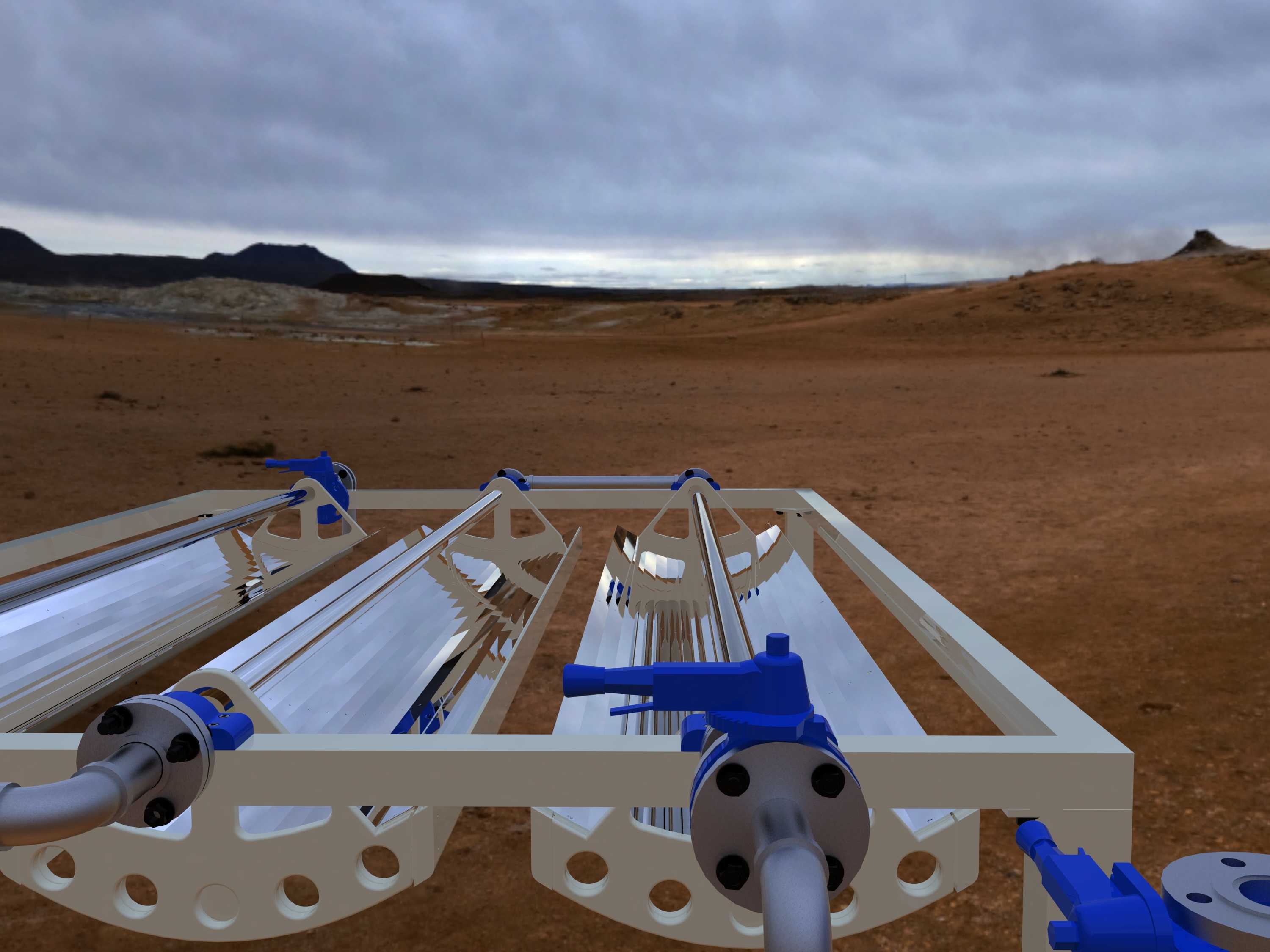

整套装置采用三单元抛物槽集热器集成排布设计，核心功能是通过高精度抛物面反射镜将平行太阳光精准聚焦到位于焦线位置的集热管上，加热管内流动的导热工质完成光热能量转换。设计过程中优先考虑户外长期运行的结构稳定性，主支撑框架采用镂空式型钢焊接结构，在保证整体抗风载、抗沙蚀刚度的前提下尽可能降低自重，减少基础施工的载荷要求；集热管两端采用法兰式快接结构搭配蓝色密封端件，既保证高温工况下的密封可靠性，也便于后期运维时单根集热管的快速拆装更换，无需拆解整套支撑结构。

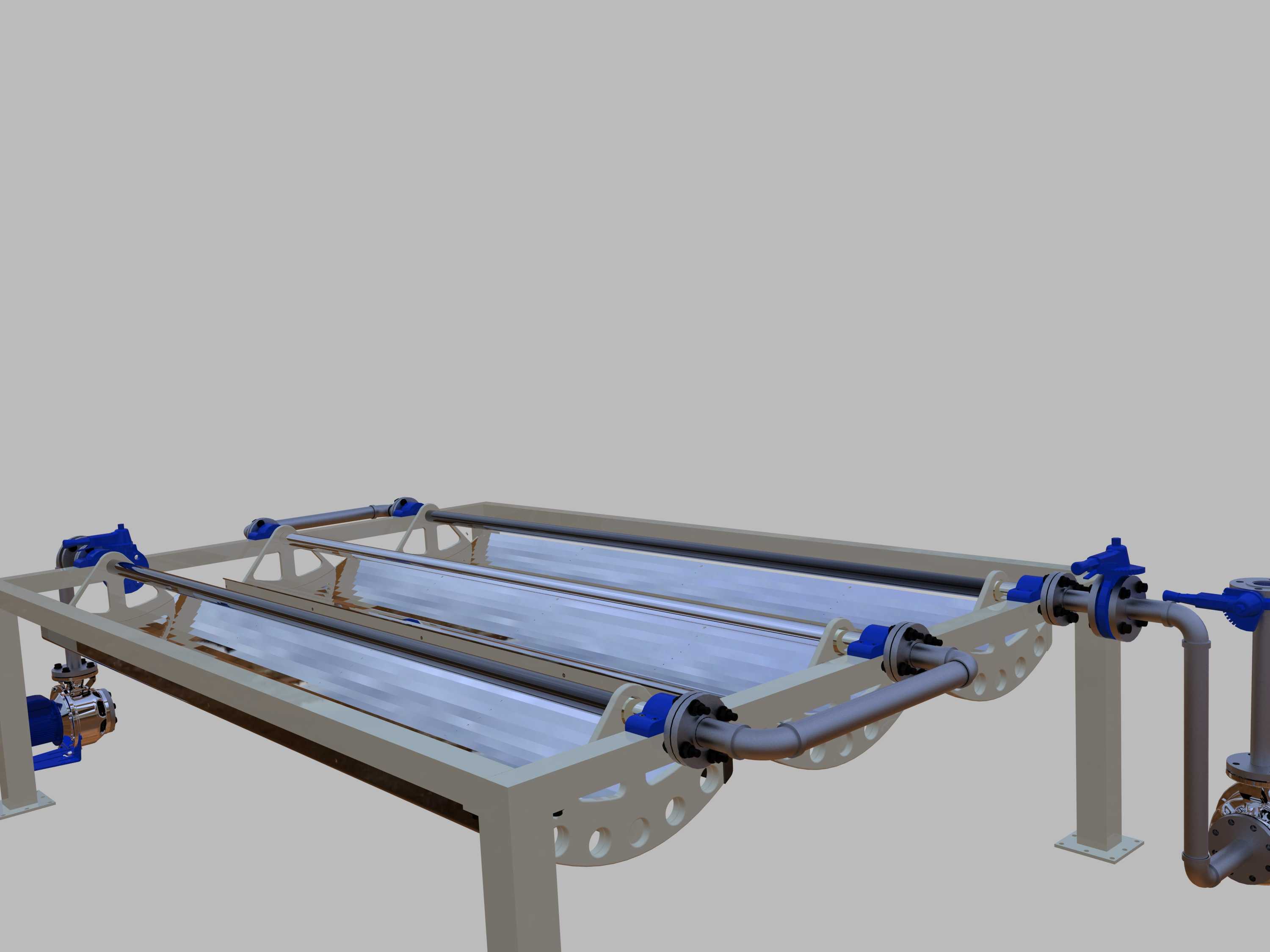

反射镜面采用贴合抛物曲面的模块化安装设计，每段镜面通过可调支撑件与主框架连接，可在现场安装时根据实际光照角度微调镜面角度，保证聚焦精度始终处于最优区间；相邻集热单元之间采用同轴连接结构，可根据电站装机规模灵活扩展串接单元数量，适配不同功率等级的发电需求。单组抛物面集热器宽度为600毫米，长度为3000毫米，焦点距反射面顶点距离为228毫米，单组集热器有效受光面积约1.827平方米，在标准辐照强度下单组集热单元可稳定输出对应热功率，三单元集成模组可匹配小型分布式光热系统的基础功率需求。

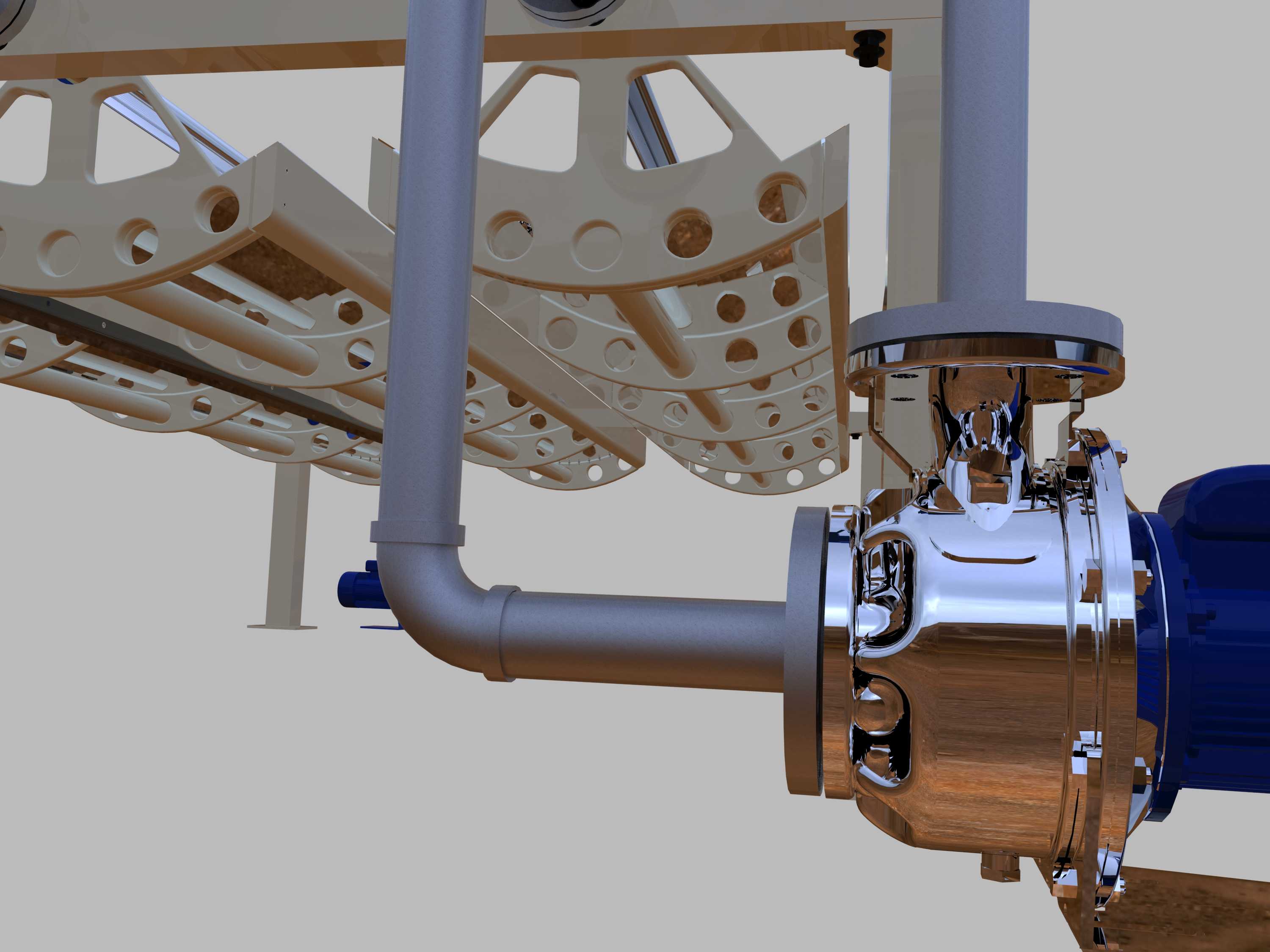

安装边界方面，整套装置需配套单轴追日跟踪支架使用，安装时需保证场地无持续高大遮挡物，基础预留尺寸需匹配框架底部安装孔位间距，集热管连接端需预留足够的管路操作空间，方便导热油、熔盐等换热工质管路的对接与保温施工；框架边角处均做圆弧过渡处理，避免现场安装运维过程中出现磕碰划伤，外露金属结构件均预留防腐涂层施工余量，可适配高海拔、强紫外线、多风沙的恶劣户外工况。
