高精度三爪卡盘夹持工装结构设计

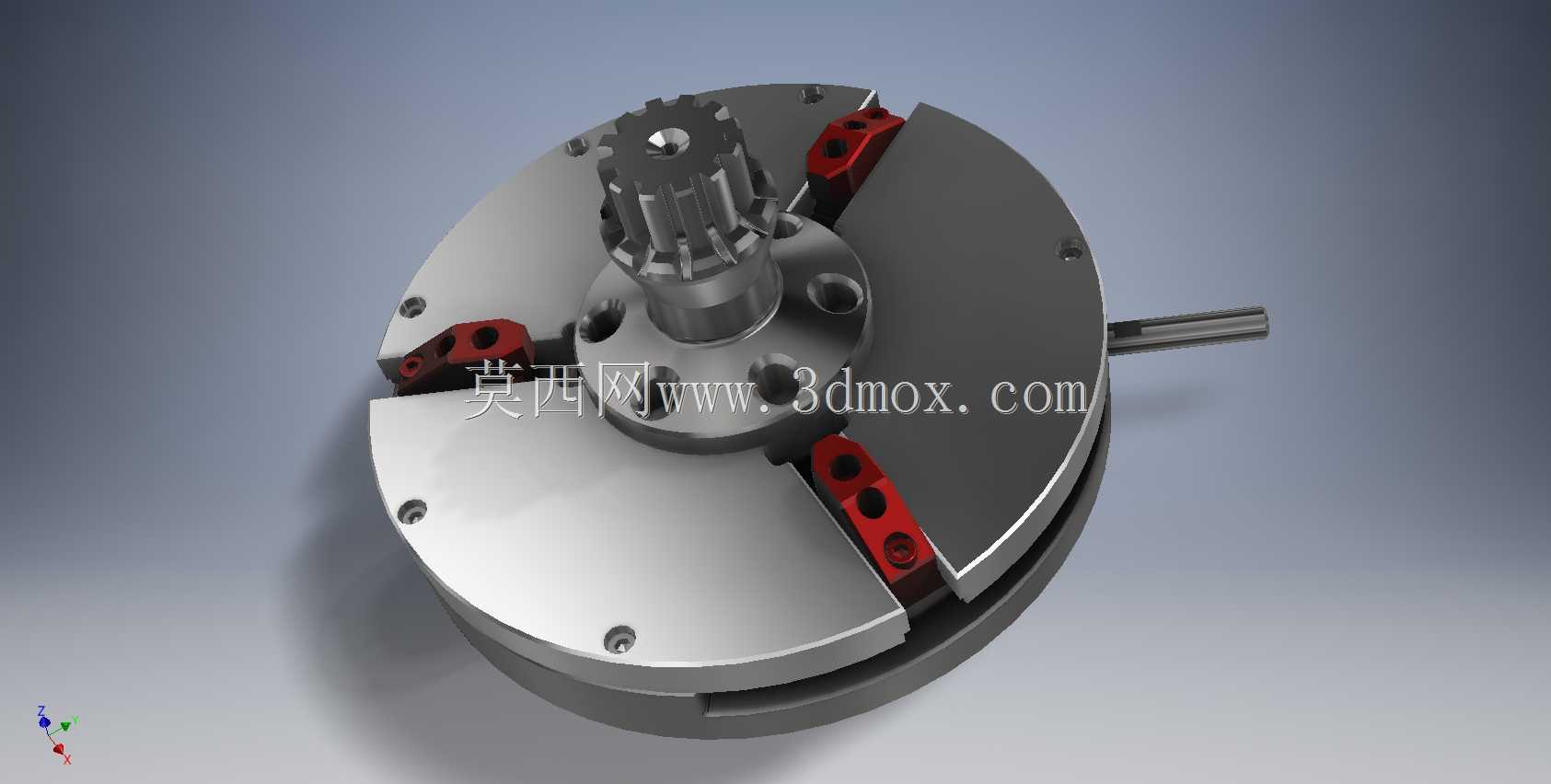

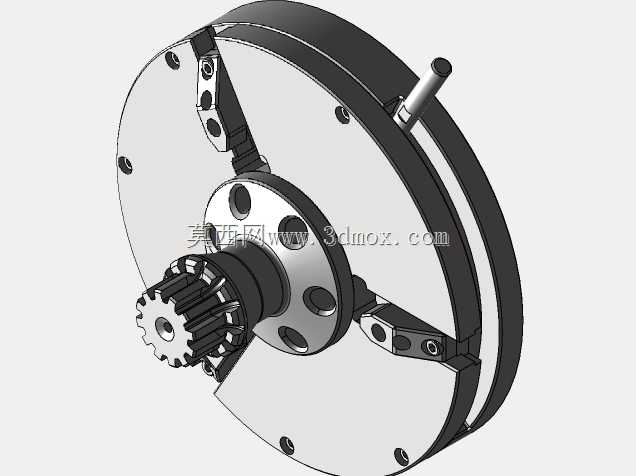

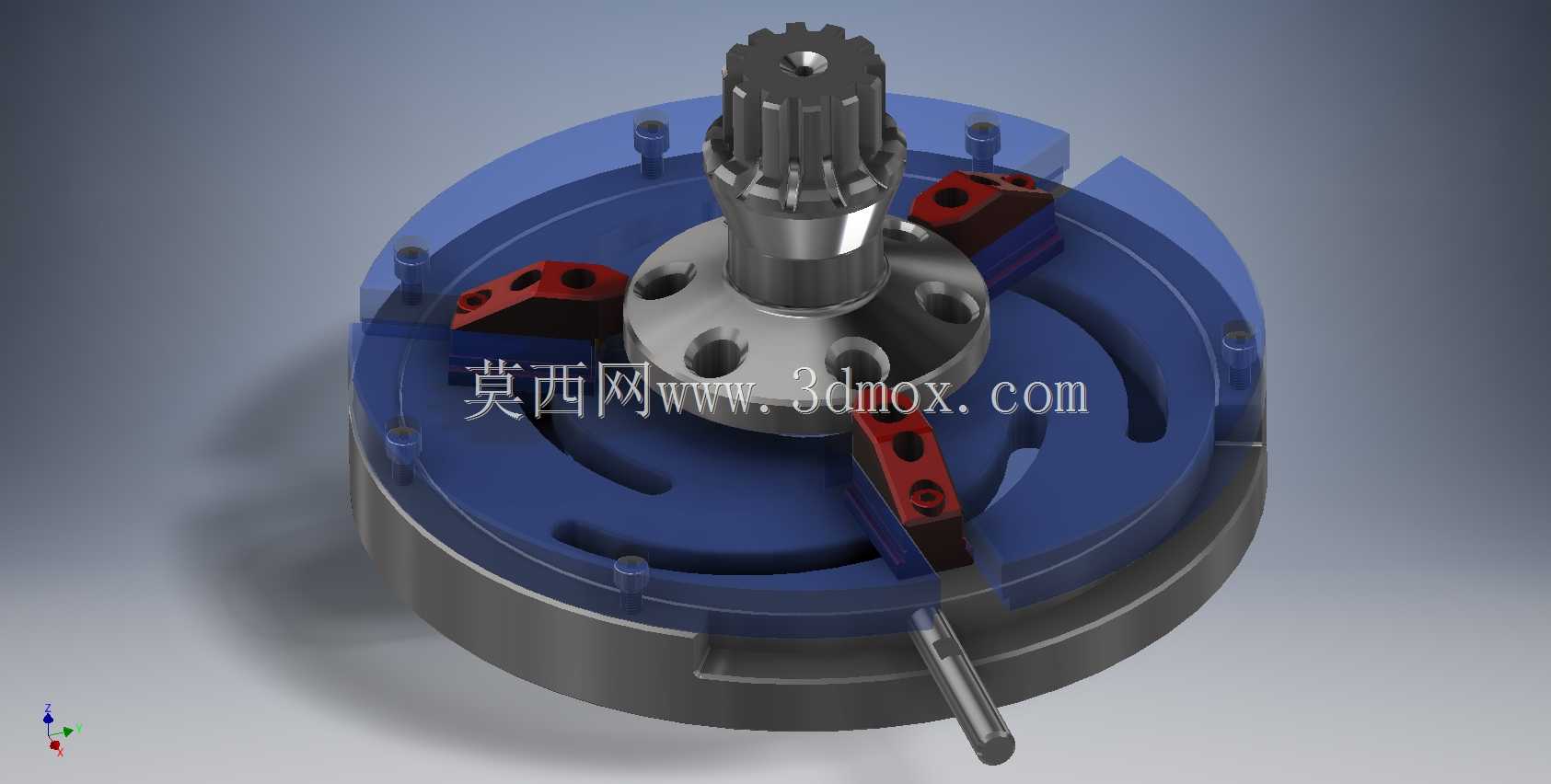

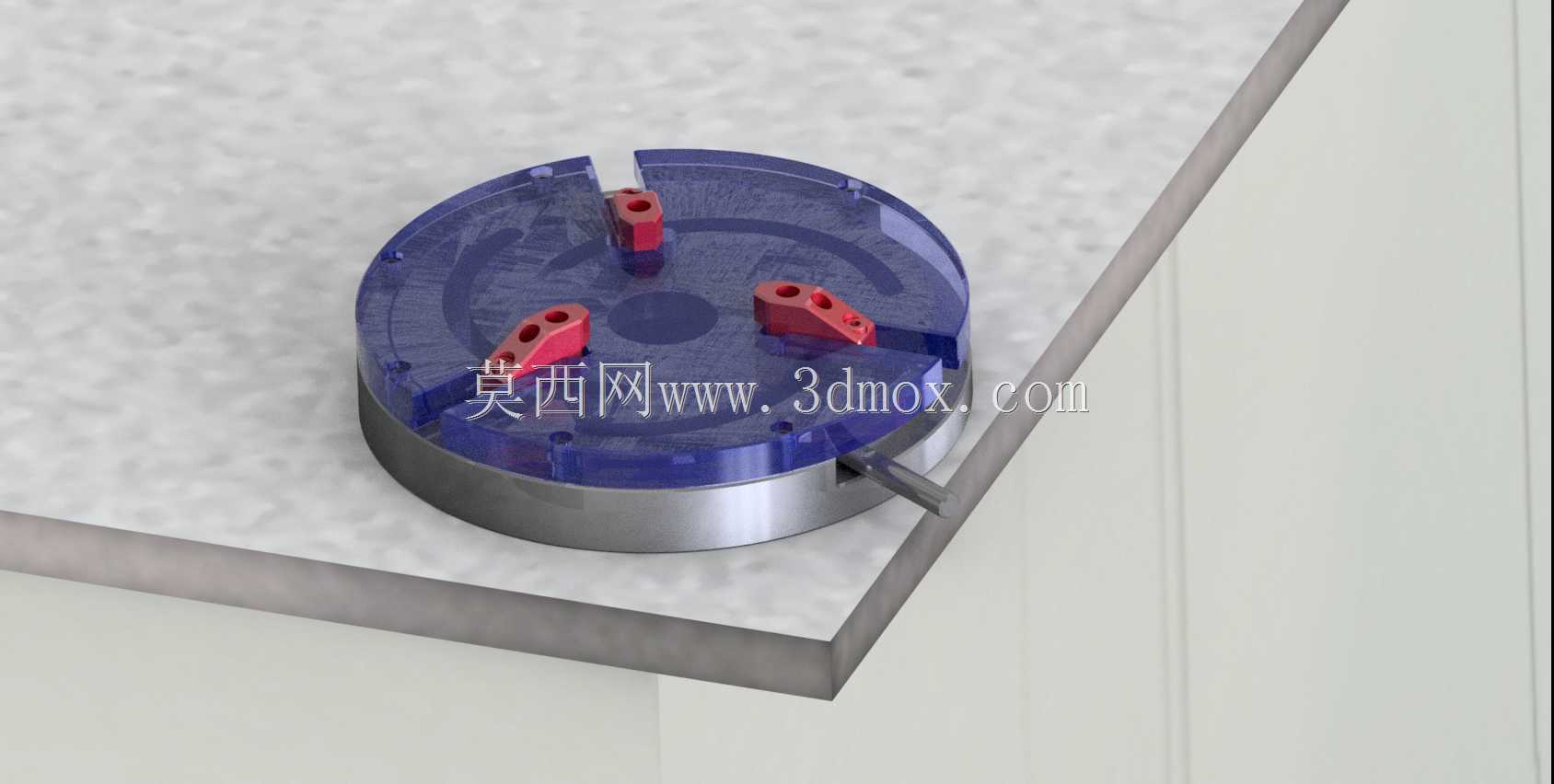

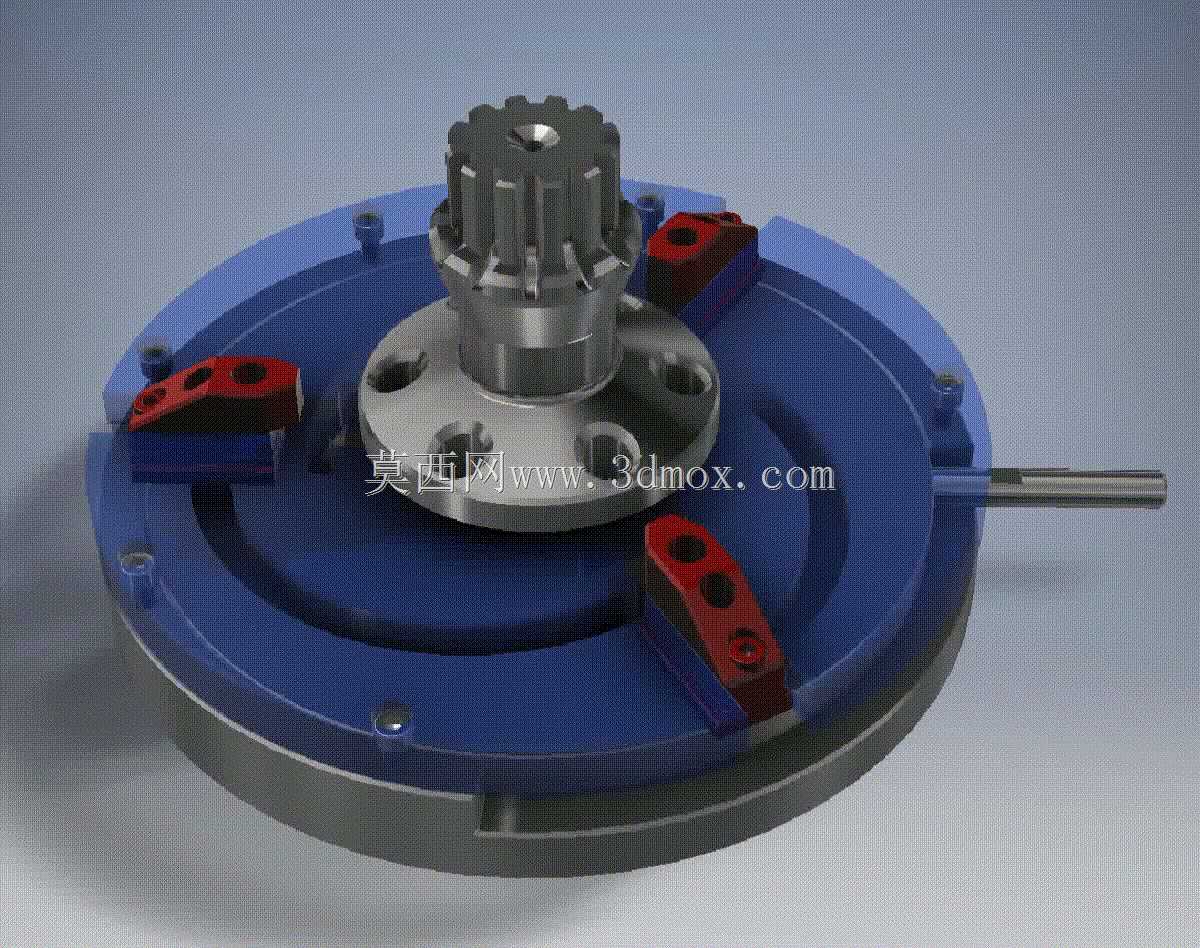

这款三爪卡盘是机械加工领域应用极为广泛的工件夹持工装，主要适配各类车床、磨床、铣床以及检测工作台的装夹需求，能够在轴类、盘类、小型异型零件的加工、测量工序中提供稳定可靠的夹持定位，是机加工车间、精密检测工位不可或缺的基础工装部件。在实际生产场景中，三爪卡盘承担着工件与设备工作台之间的定位连接作用，无论是回转体零件的车削外圆、内孔、端面加工，还是小型精密零件的形位公差检测，都需要依靠卡盘的定心夹持能力保证工件的位置精度，避免加工或检测过程中工件出现位移、偏摆，最终保障成品的尺寸精度与形位公差符合设计要求。从功能特性来看，这款三爪卡盘采用三爪同步联动的定心结构，三个卡爪可沿盘体径向同步移动，能够自动实现工件的中心定位，无需反复找正即可快速完成装夹，大幅缩短工件装夹的辅助时间，提升加工与检测的作业效率；卡爪的夹持面做了适配性结构设计，既可以加持圆形外轮廓工件，也可通过反装卡爪实现带内孔工件的内撑夹持，适配不同装夹需求的零件，覆盖常规小型零件的装夹尺寸范围。在设计思路上，这款卡盘整体采用盘式主体结构，盘体作为核心承载部件，内部集成了驱动卡爪同步移动的传动结构，通过外置的驱动杆即可带动内部传动副动作，实现三个卡爪的同步径向进给，保证定心精度的同时，让操作更为便捷；卡爪采用分体式可更换设计，可根据不同工件的夹持需求更换对应型面的卡爪，无需更换整个卡盘主体，拓展了工装的适用范围，也降低了后续的使用维护成本。从安装边界与尺寸适配来看，卡盘主体为圆形盘状结构，底部设置有标准的安装连接位，可直接通过螺栓固定在对应规格的设备工作台或者主轴连接法兰上，安装时只需保证连接端面的平面度与同轴度即可完成装配，无需复杂的调整工序；卡盘的整体厚度与外径尺寸经过优化，既保证了足够的结构刚性，在夹持工件时不会出现结构形变影响夹持精度，也不会占用过多的工作台空间，适配多数中小型加工设备与检测平台的安装空间要求。卡爪的行程范围经过合理设计，可覆盖常规小型零件的外径夹持范围，能够满足多数小尺寸零件的装夹需求，夹持力可通过驱动输入的力矩进行调节，针对不同材质、不同刚性的工件调整合适的夹持力度，既避免夹持力不足导致工件飞脱，也防止夹持力过大造成薄壁工件的装夹变形，适配不同材质零件的加工装夹需求。
