多工位液压管材弯折加工设备结构

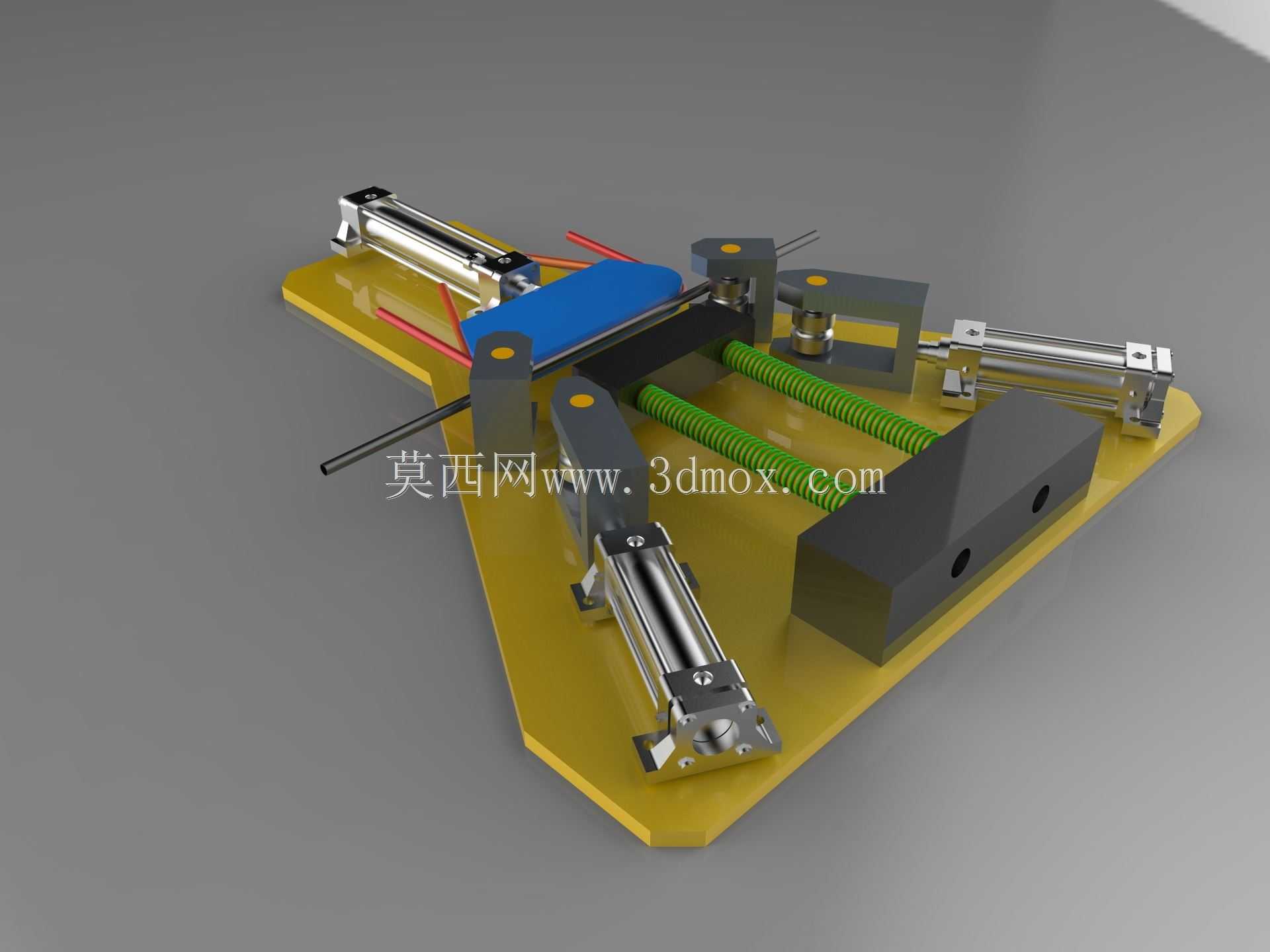

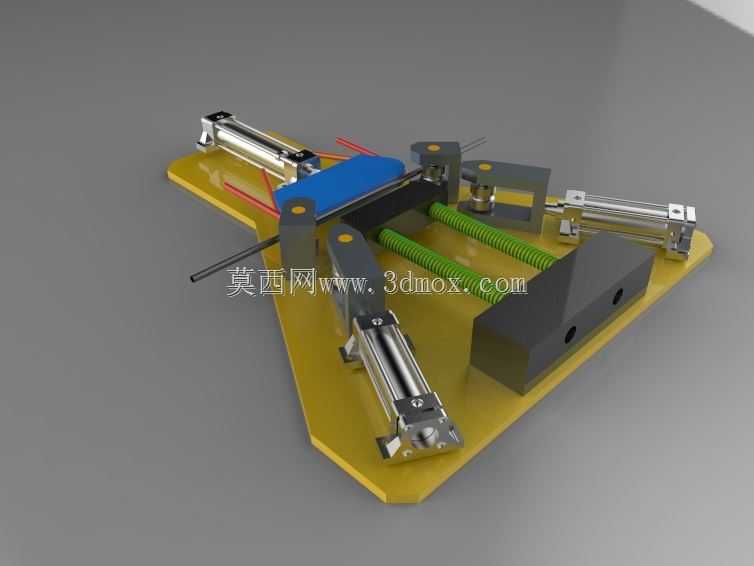

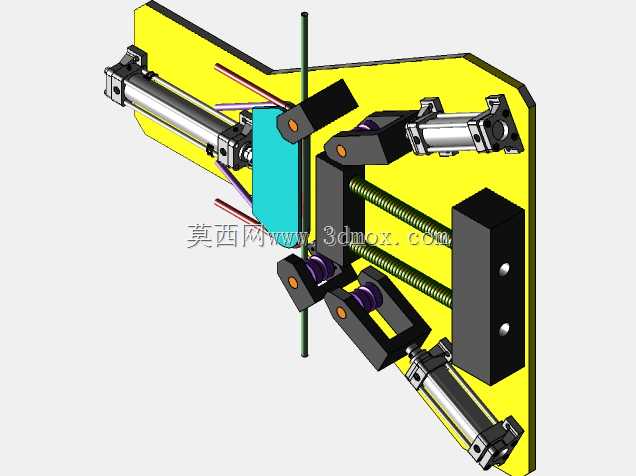

该液压弯管设备主要面向五金加工、管路预制、汽配生产、钢结构加工等场景的管材弯折作业需求，可适配圆管、异型金属管的定角度弯折加工，替代传统手动弯管的低效作业模式，解决薄壁管弯折易起皱、弯折角度精度差、多批次加工一致性不足的实际生产痛点，在制冷管路铺设、液压油路加工、健身器材生产、家具五金制造等领域均有广泛的应用空间。设备整体采用三角布局的安装底板作为承载基座，三个方向对称布置液压驱动执行单元，核心弯折工位设置于底板中心区域，搭配可更换的弯折模具与定位挡块，可适配不同管径、不同弯折半径的加工需求，多组驱动单元协同动作时可完成单根管材的多段连续弯折，无需重复拆装定位，大幅降低管材反复装夹带来的定位误差。设计阶段围绕液压驱动的出力稳定性做了核心优化，每一组液压执行元件均配套独立的导向限位结构，避免活塞杆伸出过程中出现径向偏移，保障弯折过程中管材受力均匀，有效减少薄壁管材弯折处的凹陷、开裂问题；中心工位的绿色复位弹簧可在单次弯折动作完成后带动模具快速复位，缩短作业循环间隔，提升连续加工的作业效率。设备底板预留了多组标准安装孔位，可直接固定于车间常规工作台面，无需额外制作适配安装架，整体安装边界紧凑，三个方向的液压缸伸出最大行程经过严格核算，不会超出底板的安全防护范围，避免作业过程中运动部件与周边工位产生干涉；外露的液压管路采用规整的布线设计，既方便后期维护时排查油路故障，也能避免管路杂乱与运动部件产生摩擦破损。设备的定位挡块可根据加工需求调整安装位置，配合不同弧度的弯折模具，可实现0到180度范围内的任意角度弯折，弯折角度误差可控制在小范围内，满足高精度管路的装配需求，整体结构兼顾了加工稳定性、操作便捷性与维护便利性，适合中小批量多规格的管材弯折加工作业。
