小型液压柱塞泵性能校验试验台结构设计

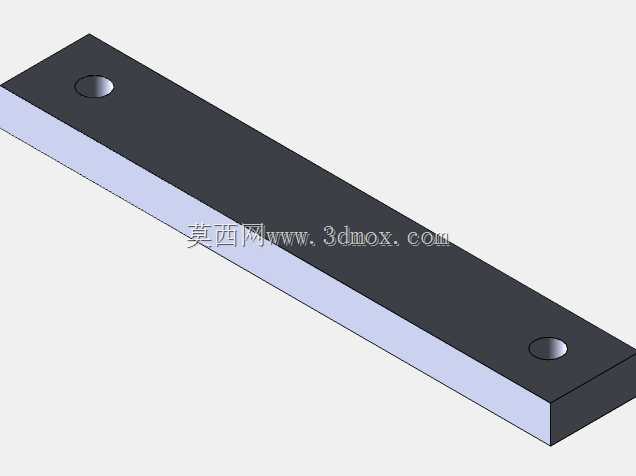

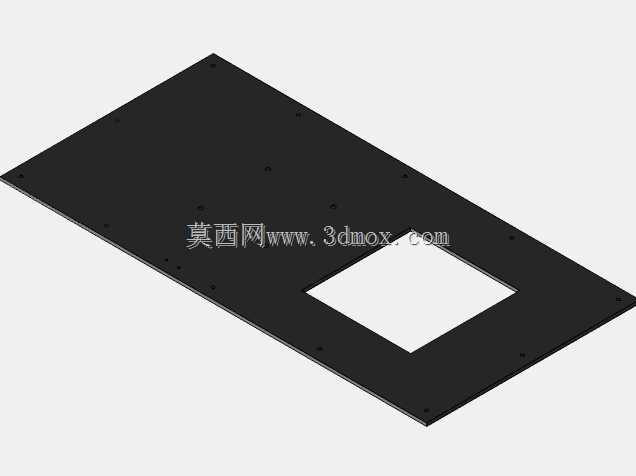

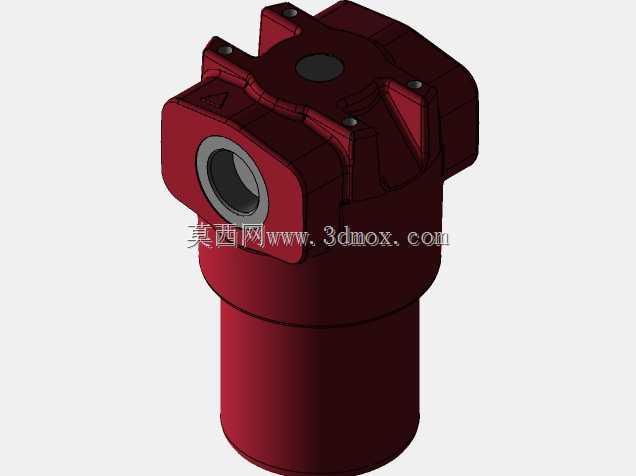

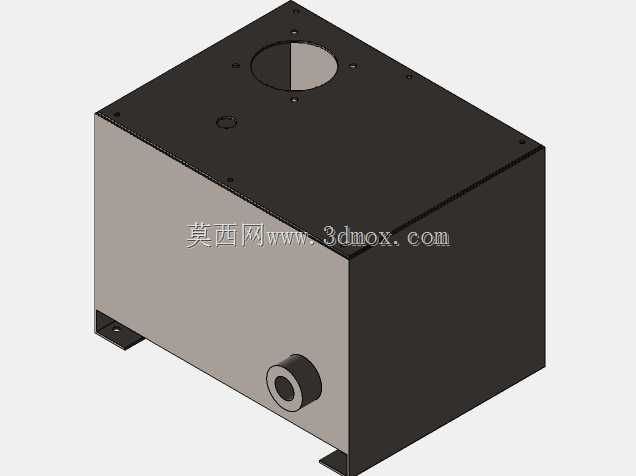

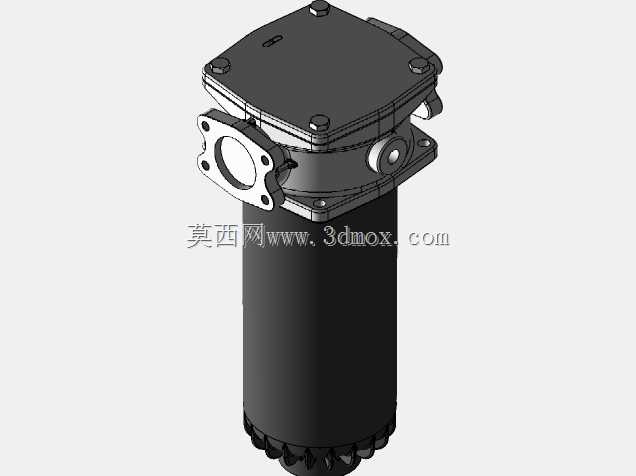

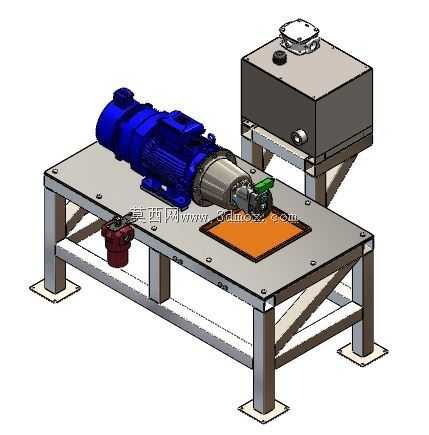

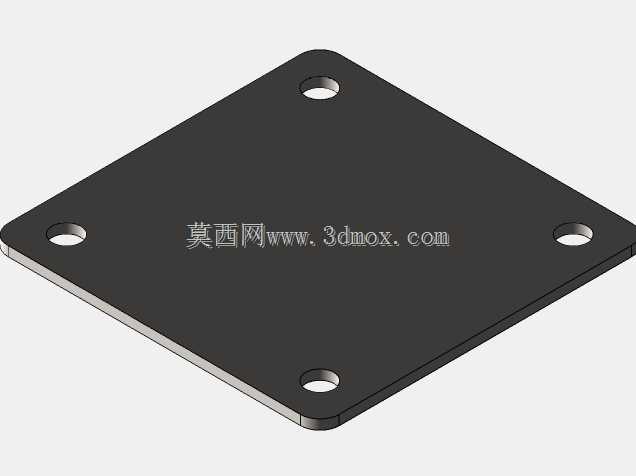

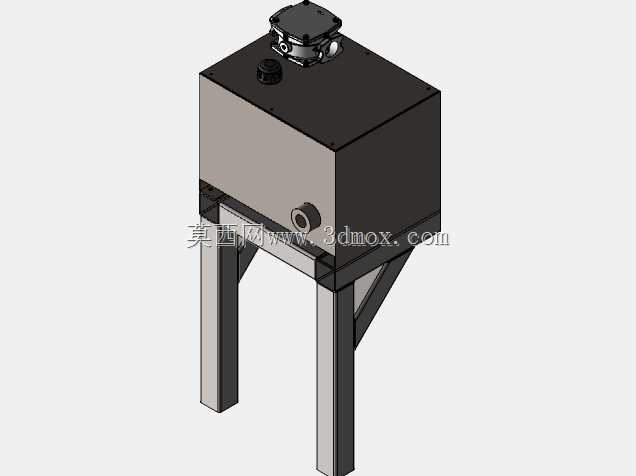

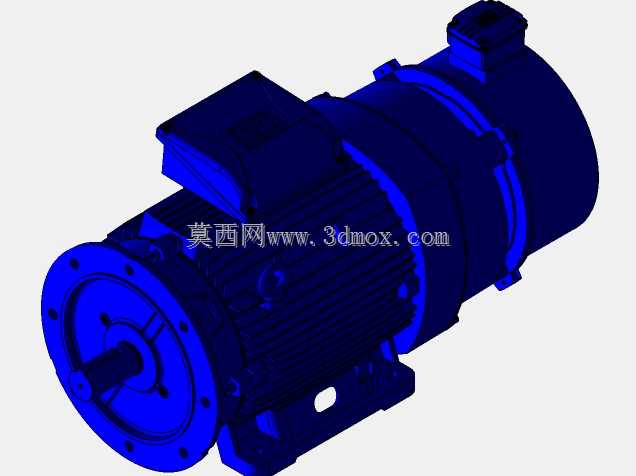

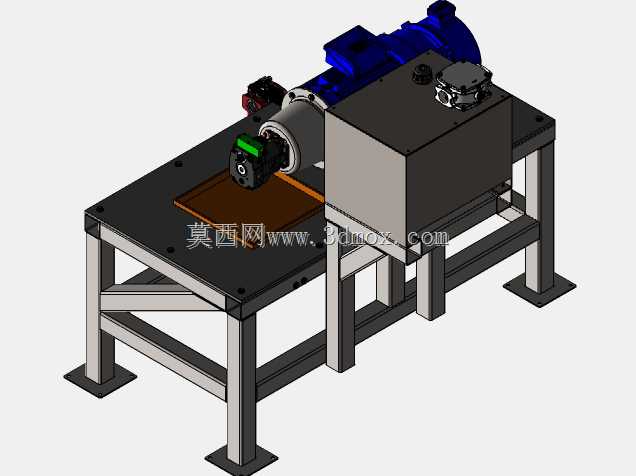

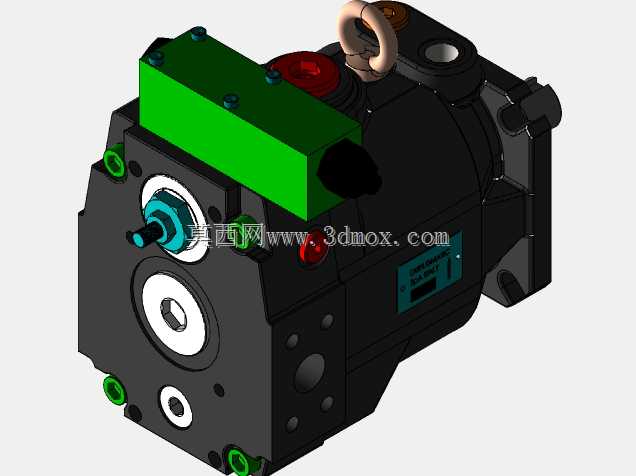

该试验台主要面向液压元件生产校验、液压设备运维检修、工程机械售后维保等场景，核心用于定量/轴向柱塞泵的出厂性能校验、维修后工况复测、元件耐久性能测试，可覆盖中小排量液压柱塞泵的空载跑合、负载耐压、流量标定、内泄漏检测等核心测试需求，是液压元件生产车间、设备维修站点、液压实验室的核心测试工装。设备整体采用框架式台架结构，主体支撑采用型钢焊接成型，底部设置可调式支撑脚杯，可适配不同平整度的车间地面安装需求，台面上预留多组泵组安装定位孔位，可适配不同安装尺寸的被测柱塞泵快速装夹，无需额外制作过渡转接板。台架一侧集成独立的液压油箱单元，油箱采用钢板焊接密封结构，顶部设置空气滤清器与注油口，侧面安装液位液温一体计、放油球阀，油箱与台架采用支架刚性连接，缩短吸油管路长度，降低吸油阻力，减少泵组吸空风险。动力驱动单元采用卧式电机与钟形罩联轴器直连结构，电机通过减震垫固定在台面上，可有效降低运行过程中的振动传递，联轴器外部设置安全防护罩，避免运行过程中异物卷入传动部位，保障操作安全。台架台面预留了测试阀组、压力传感器、流量变送器的安装区域，可根据测试需求灵活扩展加载回路、调压回路、测压接头，台面中部设置镂空接油盘，可收集测试过程中渗漏的液压油，通过回油管路统一回流至油箱，保持测试现场整洁。设计过程中优先考虑了管路布局的合理性，吸油管路采用大口径低压软管降低沿程阻力，压力管路采用高压硬管搭配抗震管夹固定，减少压力冲击带来的管路振动，所有管路走向沿台架型材内侧排布，避免干涉操作人员装夹被测泵体，同时预留足够的操作空间方便拆装管路接头。整体安装边界紧凑，无需额外浇筑设备基础，可直接放置在硬化车间地面使用，台架高度符合人体站立操作的舒适区间，被测泵体安装位置处于操作人员抬手即可操作的范围，降低长时间测试作业的疲劳度。油箱容积匹配被测泵组的流量需求，可保证连续测试过程中油温稳定在合理区间，避免长时间运行油温过高导致液压油粘度下降影响测试精度，台架侧面预留了冷却器的安装位置，若需进行长时间耐久测试可直接加装风冷却器扩展油温控制功能。
