方管钻孔专用中点定位探测夹具

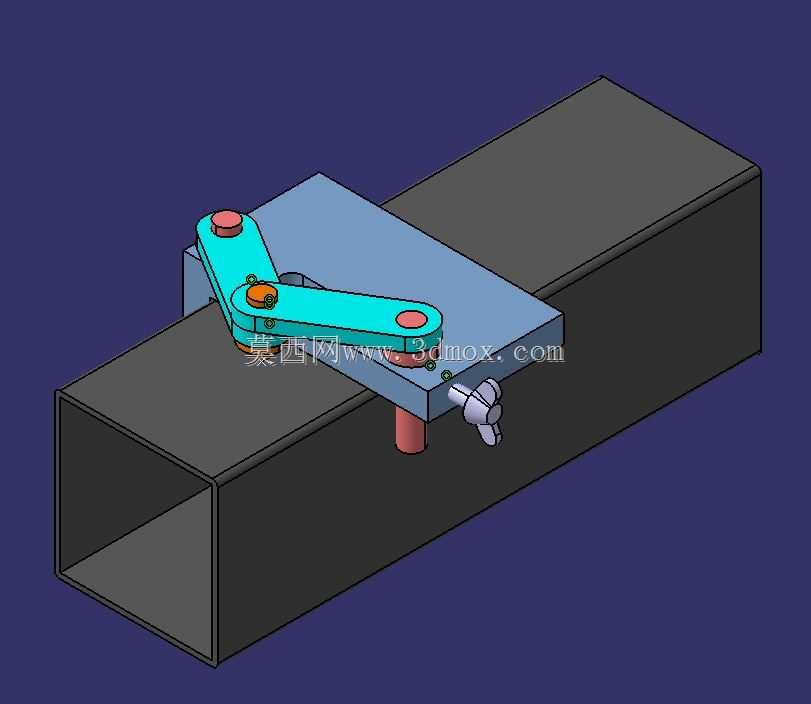

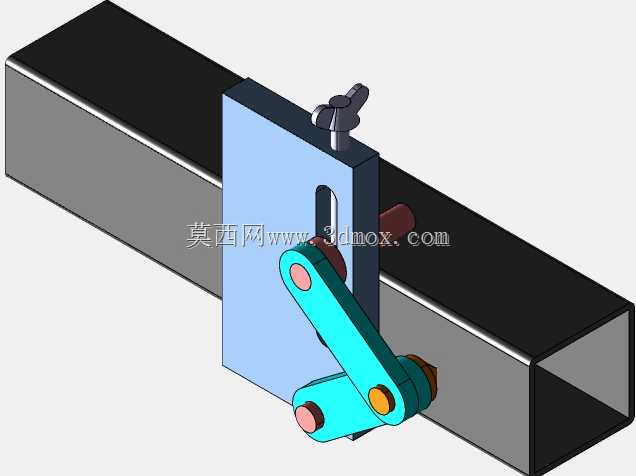

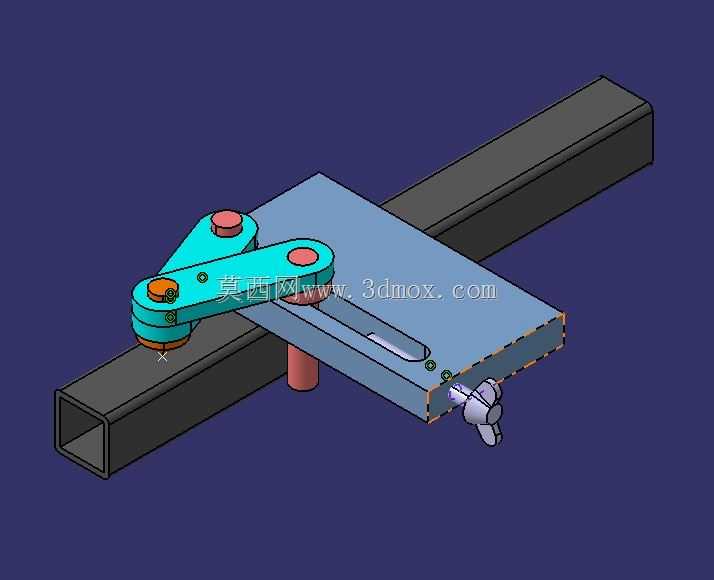

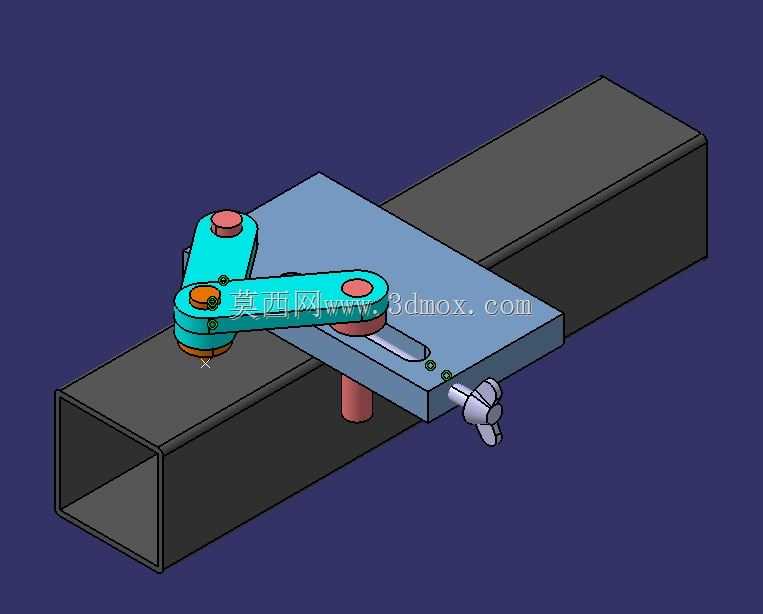

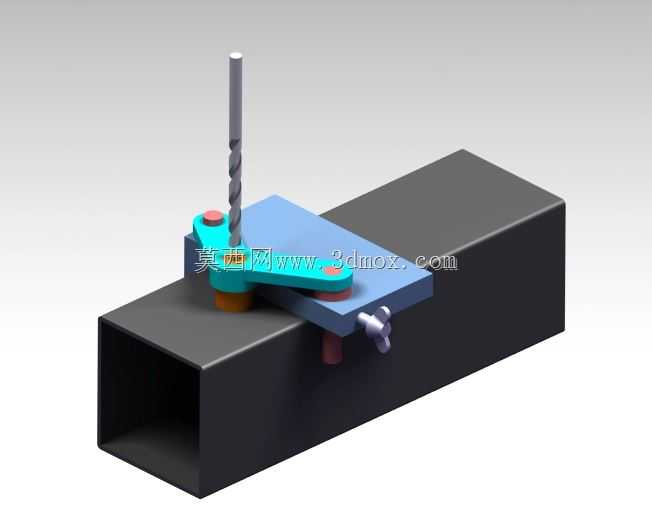

在现场机加工尤其是管材二次加工场景中，当无法依托固定式钻床、铣床等大型机床完成定位作业时，在矩形方管类型材上精准钻削中心孔一直是一线操作的难点：常规靠尺划线找中的方式不仅效率低下，还容易因型材端面倾斜、管壁形变、人工读数偏差导致孔位偏移，后续装配时出现连接件无法对位、螺栓穿装受阻的问题，严重影响加工良品率。这款中点探测定位夹具正是针对这一现场痛点开发的便携式加工辅具，专门适配截面宽度在20毫米到60毫米之间的矩形空心方管型材，可在无大型定位设备的现场作业环境下，快速完成待钻孔位的中线定位与钻削导向。从功能特性来看，该夹具采用双侧同步对中探测结构，两侧的定位触头可沿夹具本体的导向槽同步滑移，当夹具卡装在方管型材上时，两侧触头会同时贴靠方管的两个平行侧壁，联动机构会自动将钻套的轴线锁定在方管截面的几何中点位置，完全无需人工测量划线，从机械结构上消除了人工找正的误差，定位精度可满足常规金属结构件的装配钻孔要求。夹具本体设置了快锁紧固结构，定位完成后只需旋紧侧边的锁紧旋钮，即可将整个夹具牢固固定在方管的待加工位置，钻削过程中不会出现滑移偏移；上方配套的标准钻套可直接引导钻头垂直进给，避免钻孔时钻头跑偏打斜，同时钻套可根据常用钻孔直径更换，适配不同规格的钻孔作业需求。从设计思路来看，这款夹具整体采用轻量化的紧凑结构设计，没有多余的冗余部件，整体重量控制在单手握持可操作的范围，非常适合现场流动作业、户外安装施工、小型维修车间等缺乏大型定位加工设备的场景使用。安装边界上，夹具的卡装开口可在20毫米到60毫米范围内无级调节，可覆盖常规工业领域常用的小规格矩形方管型材，夹具底部的定位支撑面做了防滑处理，即使在表面带有轻微锈迹、涂层的型材上也能稳定装夹，不会出现打滑移位；钻套的轴线与夹具定位基准面保持严格垂直，可保证钻出的孔位与型材表面垂直，避免出现斜孔导致后续装配应力集中的问题。实际使用时，操作人员只需将夹具卡在方管的待钻孔位置，推动夹具让两侧定位触头完全贴靠管壁，锁紧侧边旋钮即可直接开钻，整个定位过程仅需数秒，相比传统划线找中的方式效率提升数倍，同时定位一致性远高于人工操作，即使是没有丰富划线经验的新手操作人员，也能快速加工出位置精准的中心孔，非常适合钢结构加工、护栏安装、设备机架改装、管线支架制作等常见的现场加工作业场景，能有效降低现场钻孔的操作难度，减少因孔位偏差导致的型材报废问题。
