简易教学用台虎钳装配结构设计

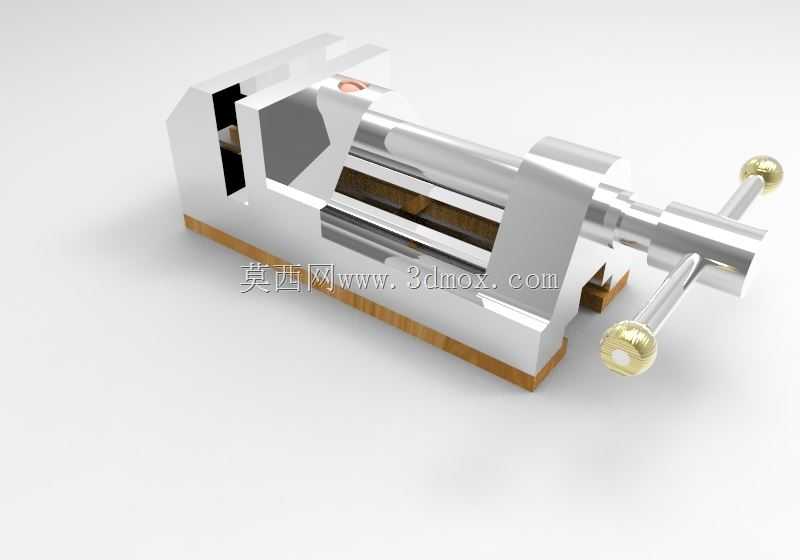

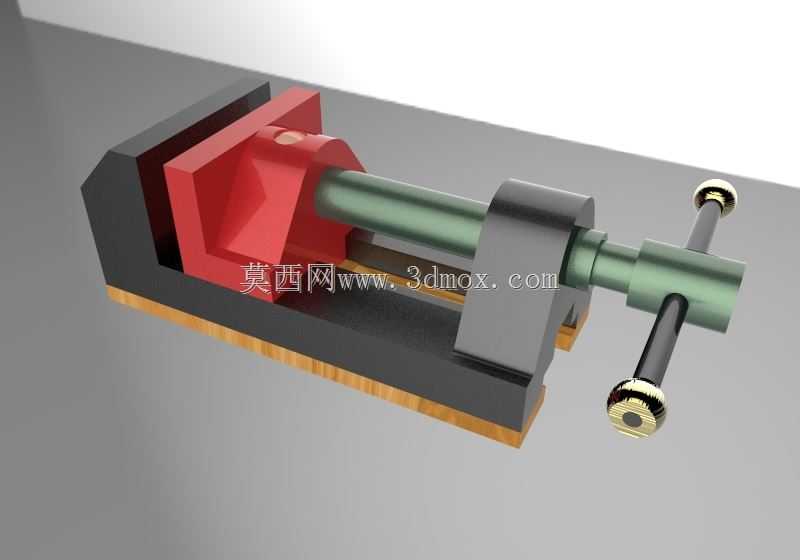

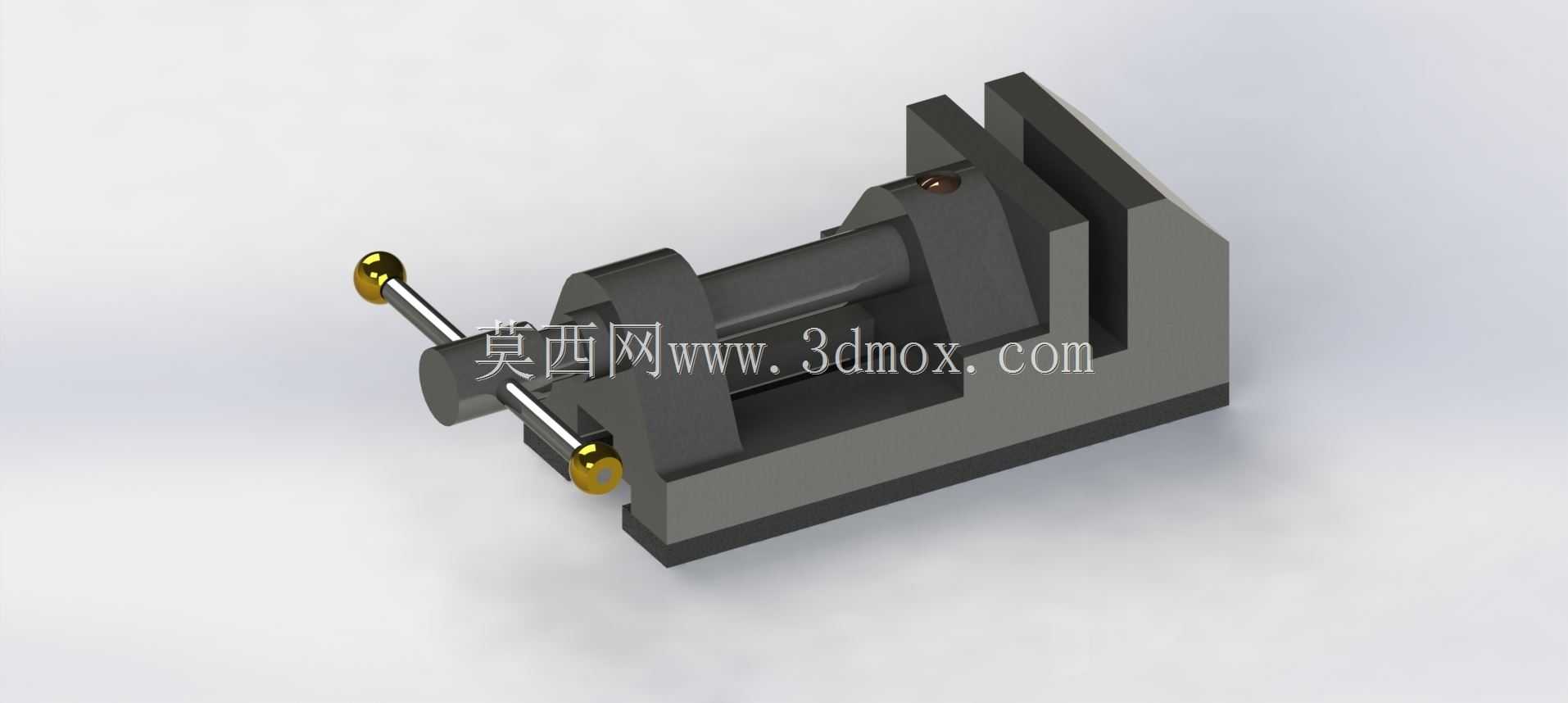

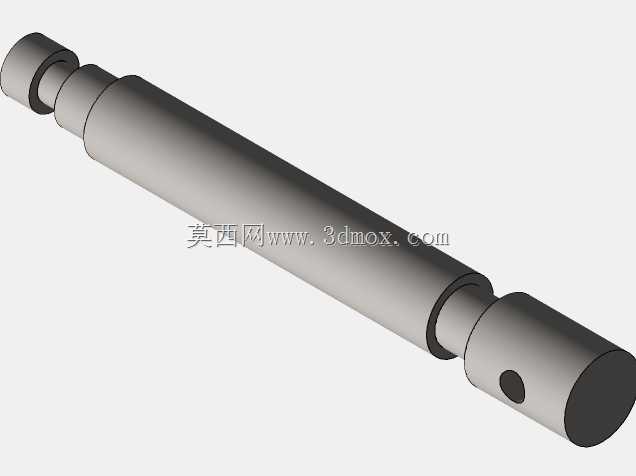

这款台虎钳是面向机械入门学习者设计的简易工装夹具，整体结构精简，没有冗余的复杂构件，非常适合刚接触机械装配、三维建模的新手作为练习载体。在实际生产场景中，这类小型台虎钳常布置在家庭维修工作台、学校金工实训台、小型手工坊操作台上，用来夹持小型金属工件、木质零件、塑料件，完成锉削、锯切、小型零件打磨、简易装配等作业，夹持力足以应对日常轻载加工需求，不会因为夹持力不足导致工件偏移打滑。从功能特性来看，它采用经典的丝杠传动结构，转动端部的手柄就能带动活动钳身沿固定导轨平稳移动，实现钳口的开合调节，钳口位置预留了安装防滑齿板的位置，夹持工件时能增大接触摩擦力，避免工件受力滑脱，固定钳身底部设计有安装边，可以通过螺栓将整个台钳固定在工作台台面边缘，保证作业时整体结构稳定不晃动。设计思路上完全遵循入门教学的逻辑，所有零件都采用规则的几何特征构建，没有复杂的曲面、特殊工艺结构，每个零件的装配关系清晰明了：固定钳身作为整个结构的基座，承担所有部件的承载作用，丝杠穿过固定钳身的支撑孔与活动钳身的传动螺母配合，两根平行导向杆保证活动钳身移动时不会出现偏摆，手柄与丝杠端部采用插接配合，方便传递扭矩。从安装边界来看，整体外形尺寸紧凑，长度方向控制在常规小型台钳的适用范围，宽度适配常规工作台的边缘安装宽度，底部安装孔的间距符合通用小型台钳的安装尺寸标准，不需要对现有工作台做额外改造就能直接安装固定，钳口最大张开距离满足日常小型零件的夹持需求，闭合后整体占用空间小，闲置时不会过多占用工作台操作面积。配套的步骤说明能帮助学习者一步步理解每个零件的作用、装配顺序以及传动原理，从单个零件的建模到整体装配约束，再到简单的运动仿真，都能通过这套模型完成完整的练习流程，帮助初学者快速建立机械设计的基础逻辑，理解工装夹具的基本设计思路，掌握丝杠传动、导向定位、夹持锁紧这些基础机械结构的实际应用方式。
