桌面级微型三轴数控雕刻机结构设计

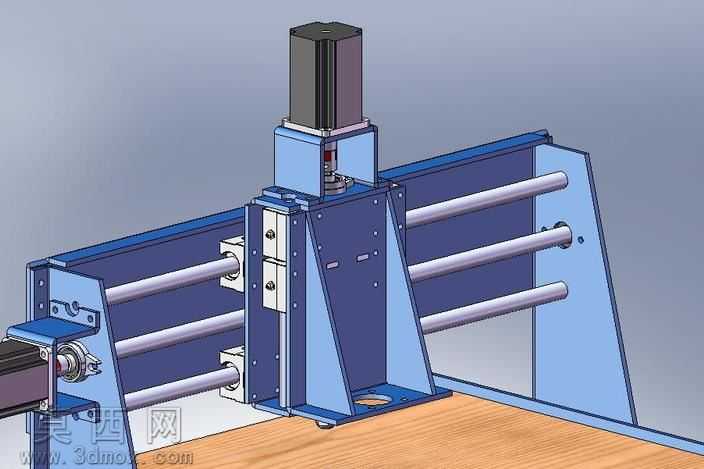

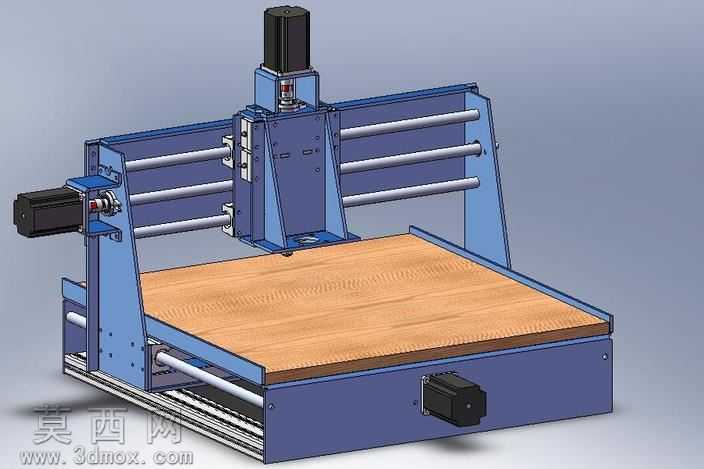

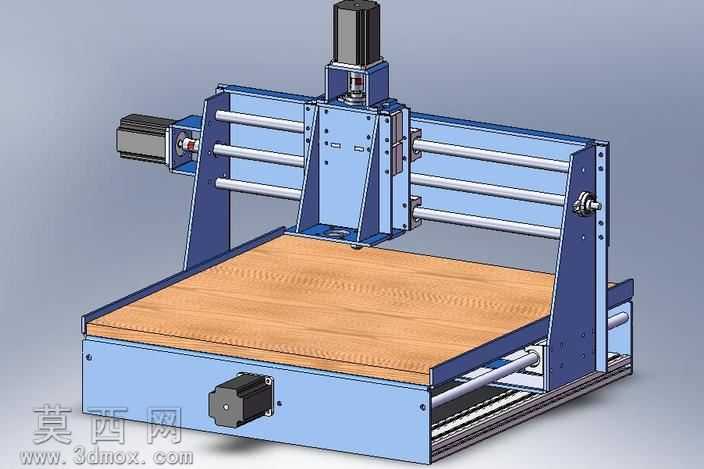

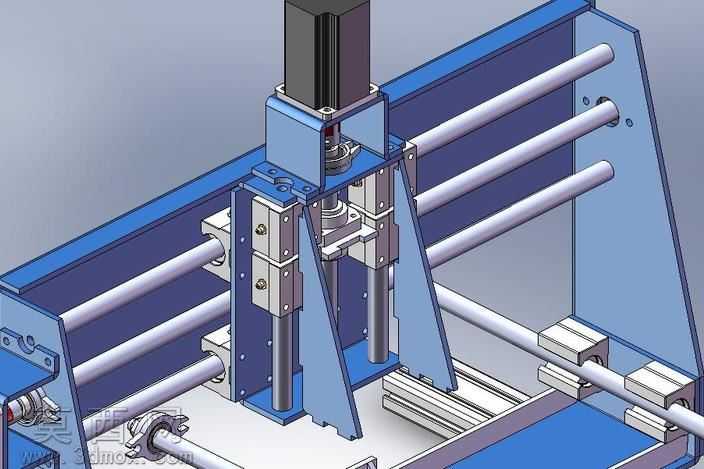

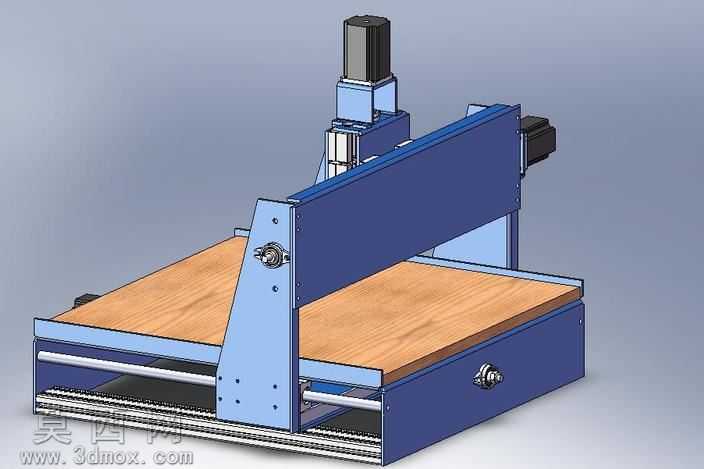

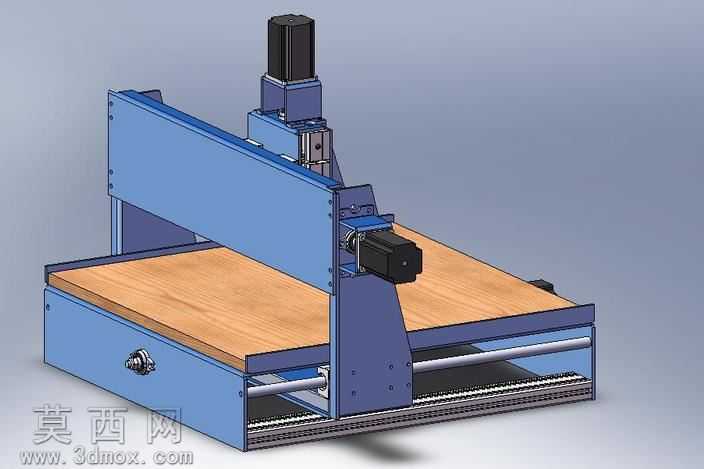

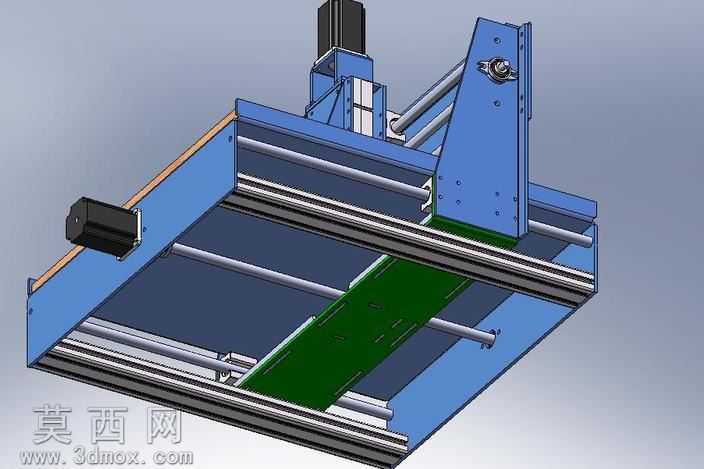

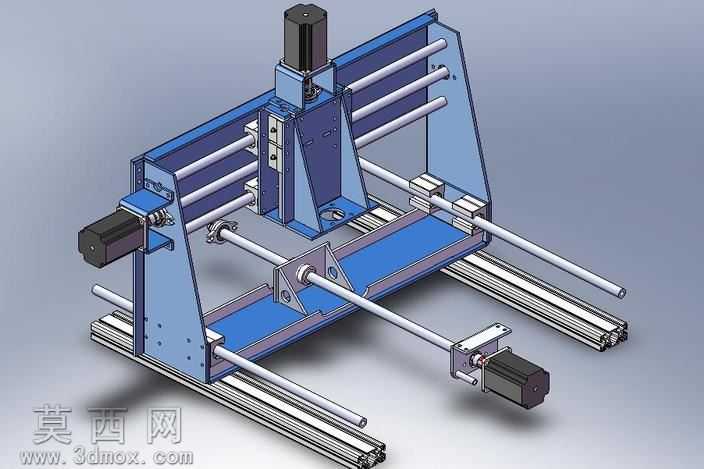

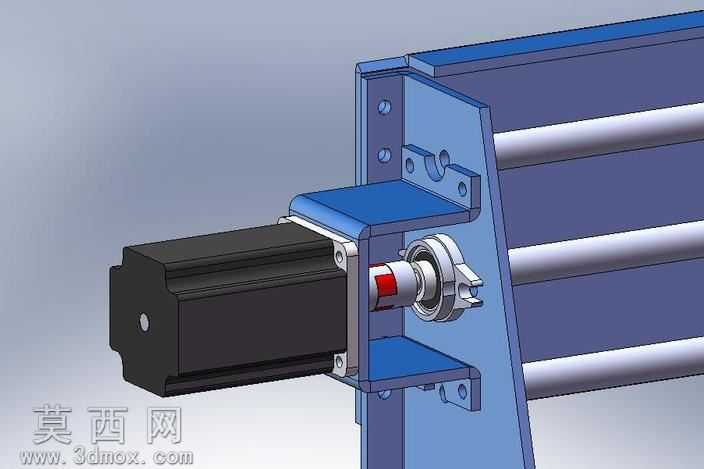

本作品为桌面级微型三轴数控雕刻机的三维结构设计，整体采用SolidWorks完成全参数化建模，所有零部件均按照实际加工装配标准构建，无冗余特征与干涉问题，可直接用于工程出图与实物加工参考。建模过程中严格遵循机械设计公差配合要求，对运动部件的装配间隙做了合理预留，确保虚拟装配状态下各轴运动无卡顿、无碰撞。渲染阶段采用金属质感材质搭配工程塑料外观表现，机身支撑结构件赋予蓝色哑光喷塑金属材质，光轴导轨赋予镀铬亮面金属材质，加工工作台赋予实木纹理材质，步进电机赋予黑色哑光工程塑料与金属端盖组合材质，底部基座赋予磨砂金属材质，通过环境光遮蔽与全局光照渲染，清晰呈现各部件的装配关系与结构层次。结构设计上采用经典的龙门移动式三轴布局，X轴传动组件布置于底部基座两侧，采用双光轴导轨搭配丝杠传动结构，确保Y向龙门架移动的平稳性；Y轴传动组件集成于龙门横梁上，同样采用双光轴导向配合丝杠传动，带动Z轴安装板实现横向进给；Z轴传动组件采用垂直布置的单光轴导向搭配丝杠传动，搭载雕刻主轴实现垂直方向的进给运动，三个进给轴均独立配置步进电机作为动力源，通过联轴器与传动丝杠直连，减少传动间隙，提升加工精度。工作台采用整块实木板材作为加工承载面，固定于底部基座上方，可通过夹具固定待加工的木工、软金属或塑料工件。设计思路围绕小型化、家用化、低成本化展开，在保证结构刚性满足小型工件雕刻加工需求的前提下，尽可能压缩设备整体占地面积，适配桌面摆放使用场景；所有标准件均采用市面通用规格，非标件结构设计充分考虑普通机加工的工艺可行性，降低实物制作的成本与加工难度；整体结构拆装便捷，便于后期维护与零部件更换，可满足个人DIY爱好者、小型工作室进行木工雕刻、电路板铣削、软金属刻字等轻型加工需求，传动结构的选型兼顾了运动精度与承载能力，能够适配小功率高速雕刻主轴的作业要求，实现复杂二维、三维轮廓的精密雕刻加工。
