伺服驱动管材折弯成型弯管设备结构

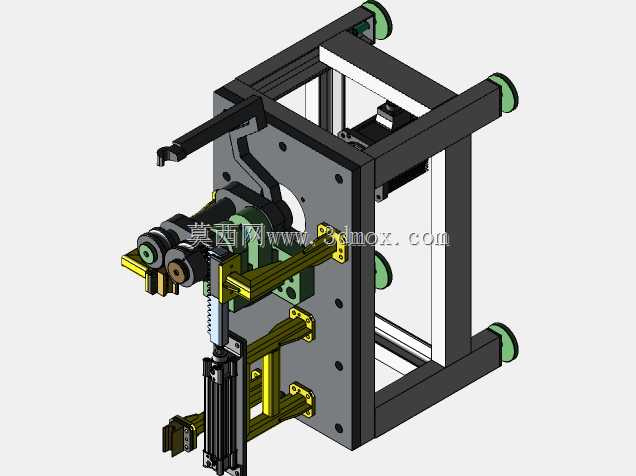

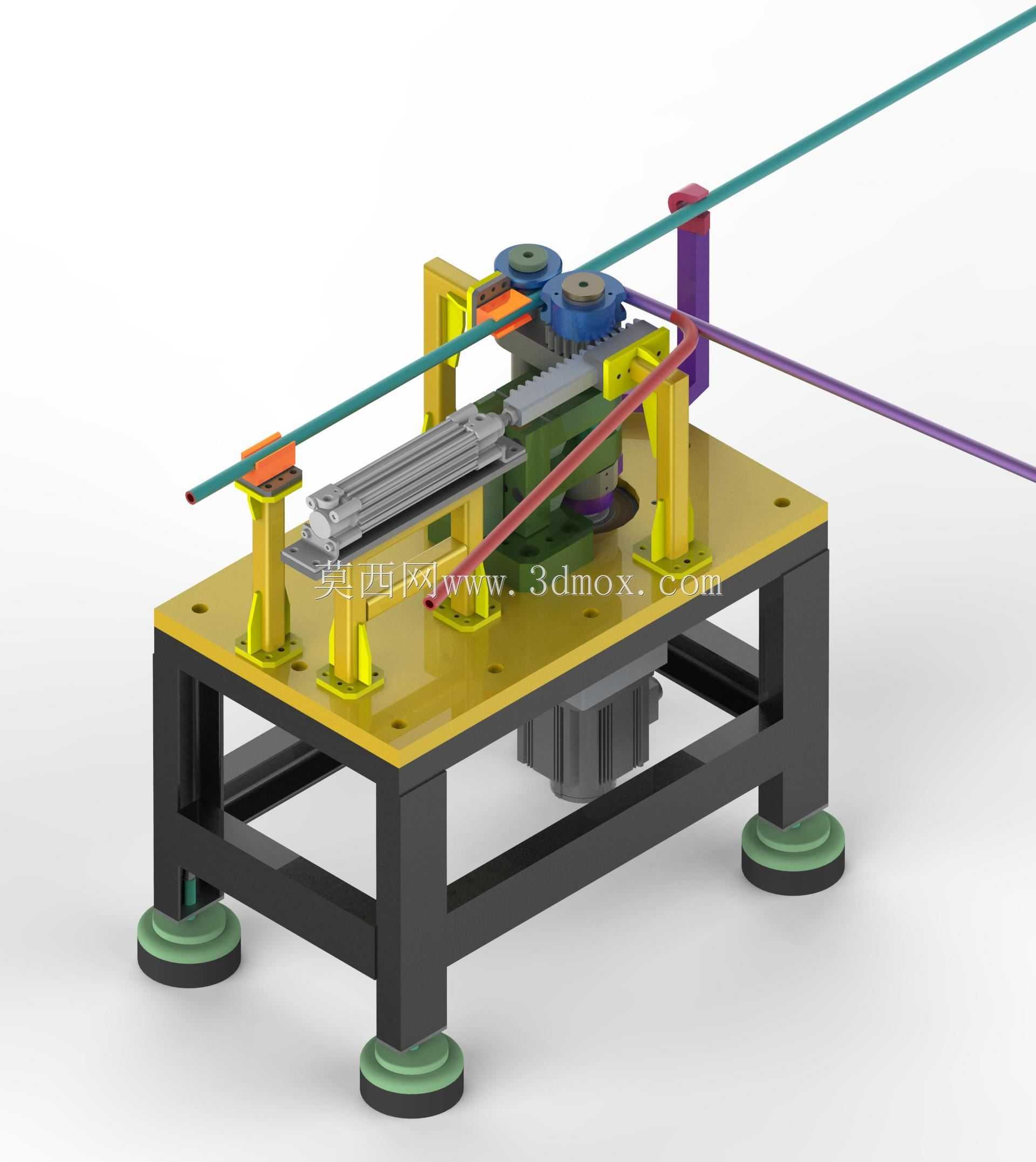

这款弯管设备主要面向五金管材加工、制冷管路生产、家具金属框架制造、汽配管路预制等场景，可完成金属圆管、薄壁型材的定角度弯折作业，替代传统手动弯管的低效加工模式，适配小批量多规格的管材弯折生产需求，也可嵌入自动化管材加工产线作为弯折工位核心执行单元。设备整体采用台式落地结构，底部为方管焊接成型的机架，四个支撑脚配套可调式减震脚垫，可适配车间不平整地面的安装调平需求，机架台面预留标准化安装孔位，可直接固定于车间地面或配套生产线台架上，整体安装边界紧凑，无需过大的占地空间，适合中小型加工车间的工位布局。设备核心执行单元采用伺服电机作为动力源，通过齿轮传动结构将动力输出至弯折执行组件，传动路径经过优化设计，动力传递损耗低，弯折角度控制精度高，可根据加工需求设定不同弯折角度，适配不同规格管材的弯折参数要求。送料导向部分配套多组可调式定位支撑柱，可根据待加工管材的直径、弯折位置快速调整支撑点位，避免管材在弯折过程中出现瘪管、形变偏移的问题，保证弯折后管材的成型精度。弯折工位配套可更换的成型模具，可根据不同管径、不同弯折半径的加工需求快速换模，无需对整机结构进行大规模调整，缩短不同批次产品切换的准备时间。设备的管路走线、传动部件均做了安全防护设计，外露传动部分设置防护结构，避免加工过程中杂物卷入传动结构，也可防止操作人员误触运动部件引发安全隐患。整体结构设计兼顾了加工精度、操作便捷性与维护便利性，日常维护仅需定期对传动齿轮、滑动导轨部位加注润滑脂，检查传动部件的紧固状态即可，无需复杂的维保操作，可长时间连续稳定运行，满足车间常态化的管材弯折加工需求，弯折后的管材成型一致性好，可有效降低后续管材装配的适配调整工作量，提升整体管路加工的生产效率。
