支架加工专用精密定位钻模夹具

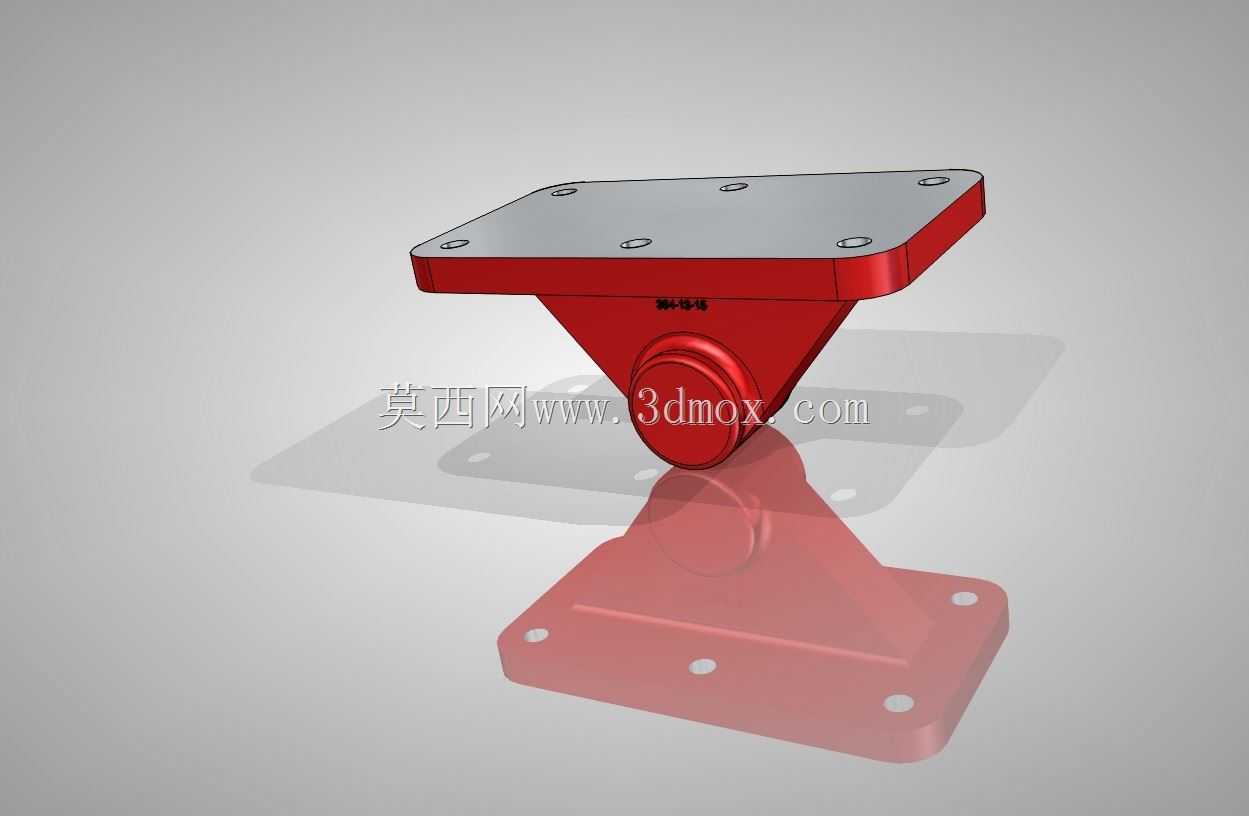

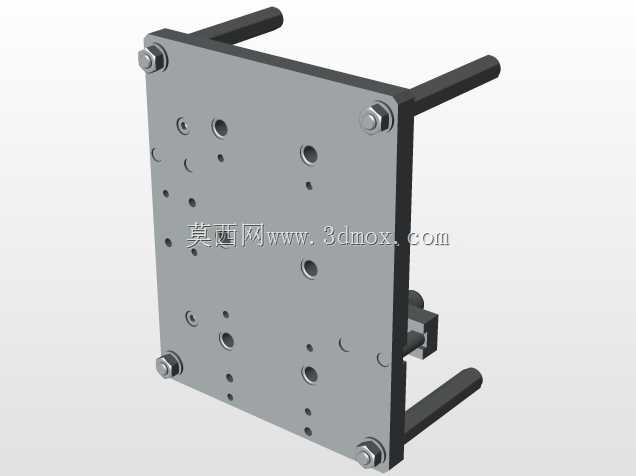

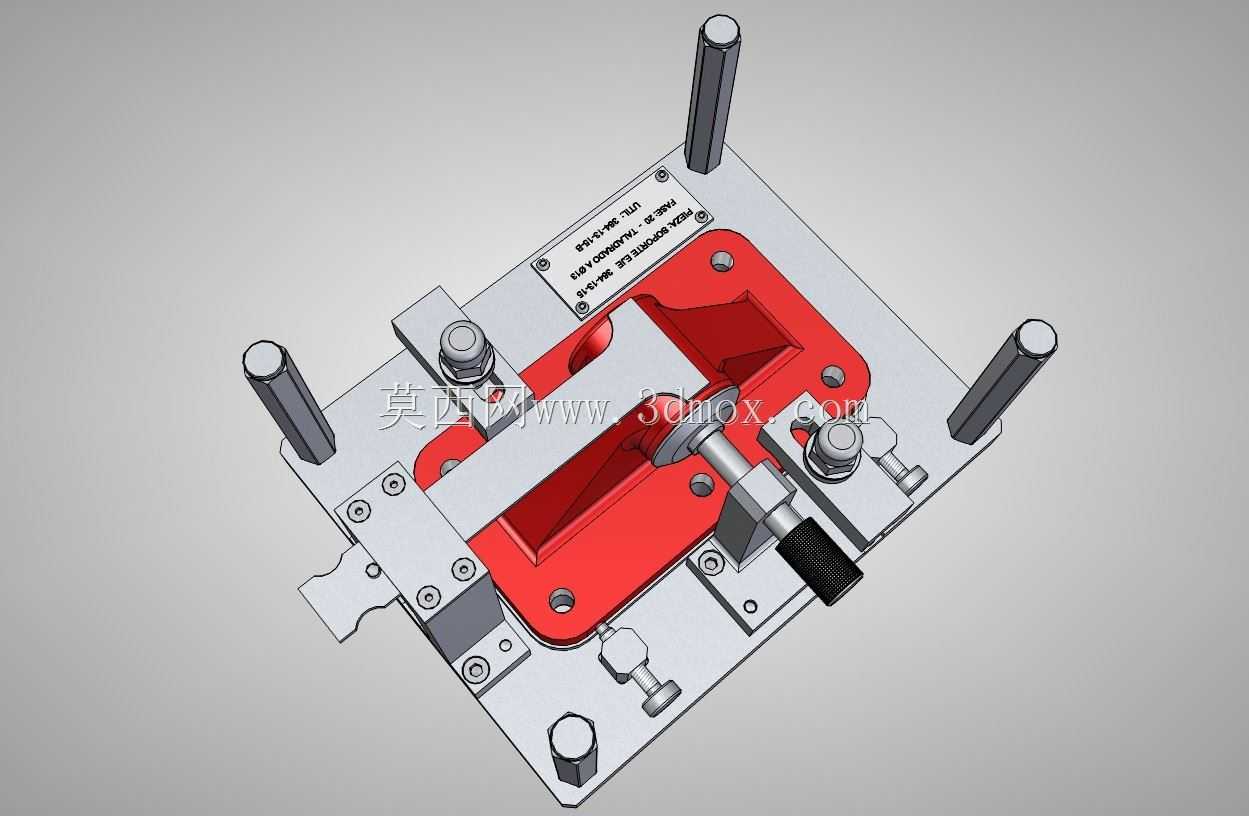

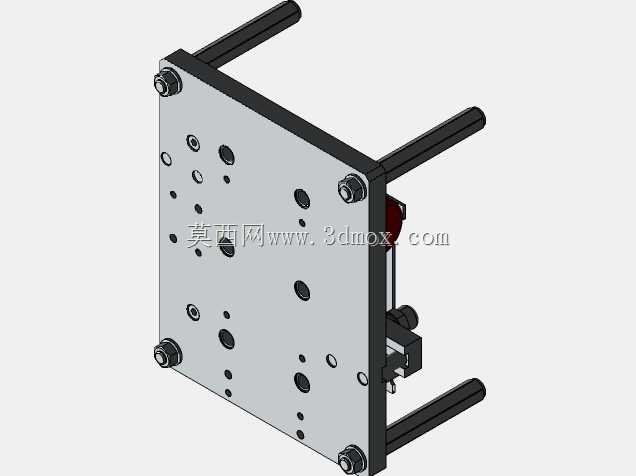

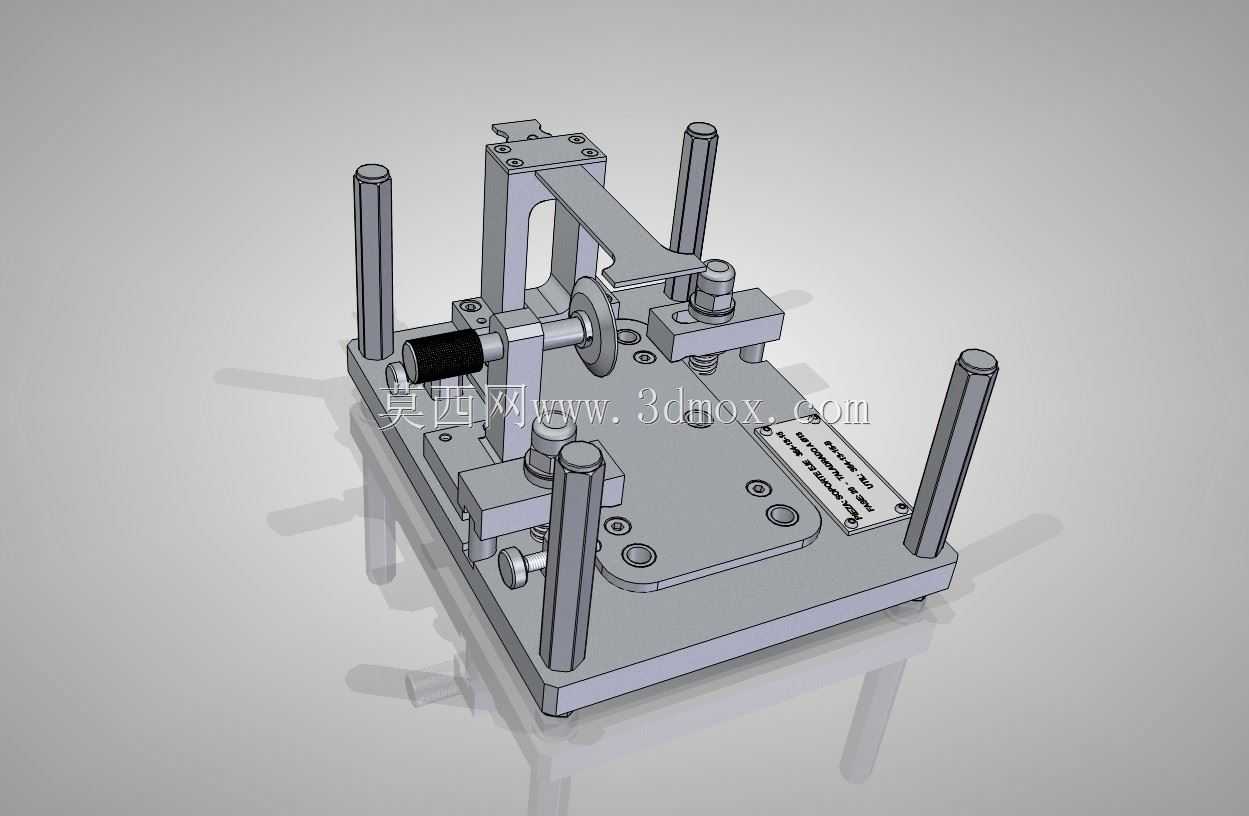

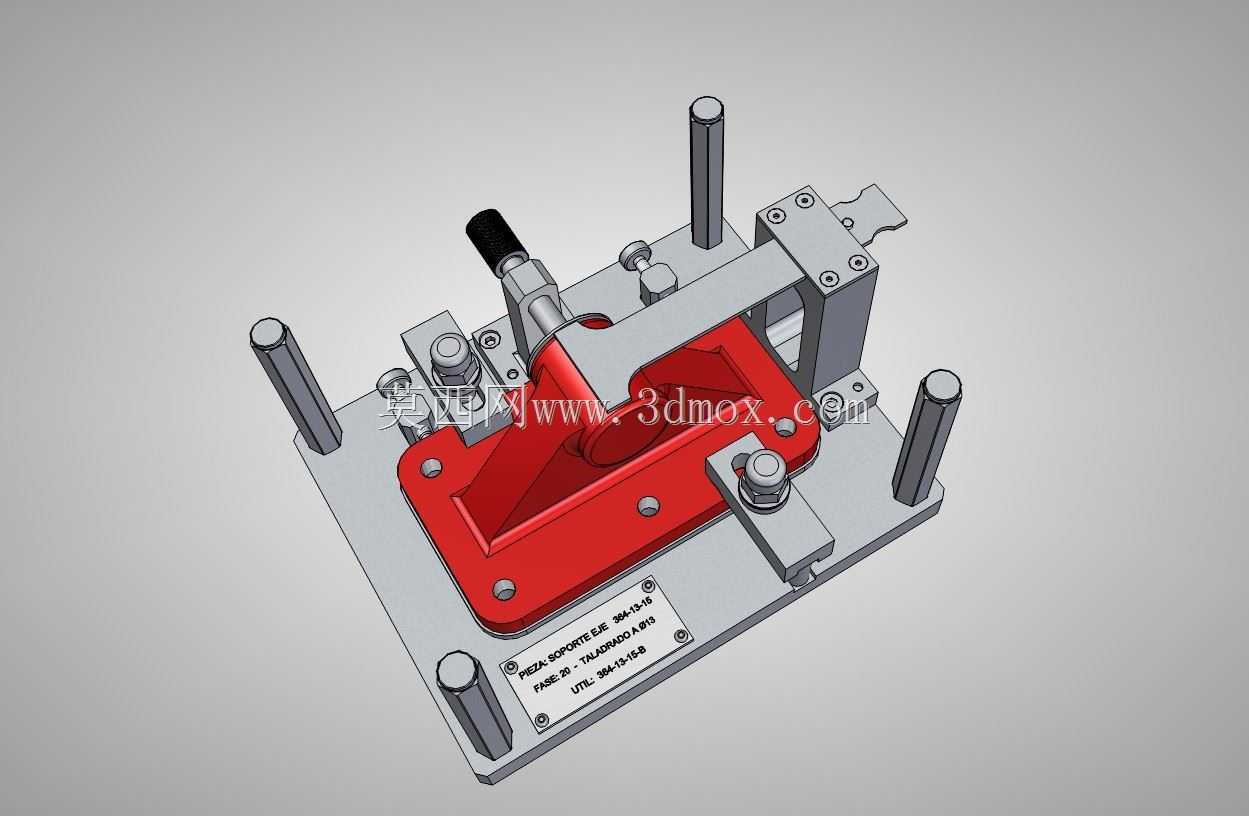

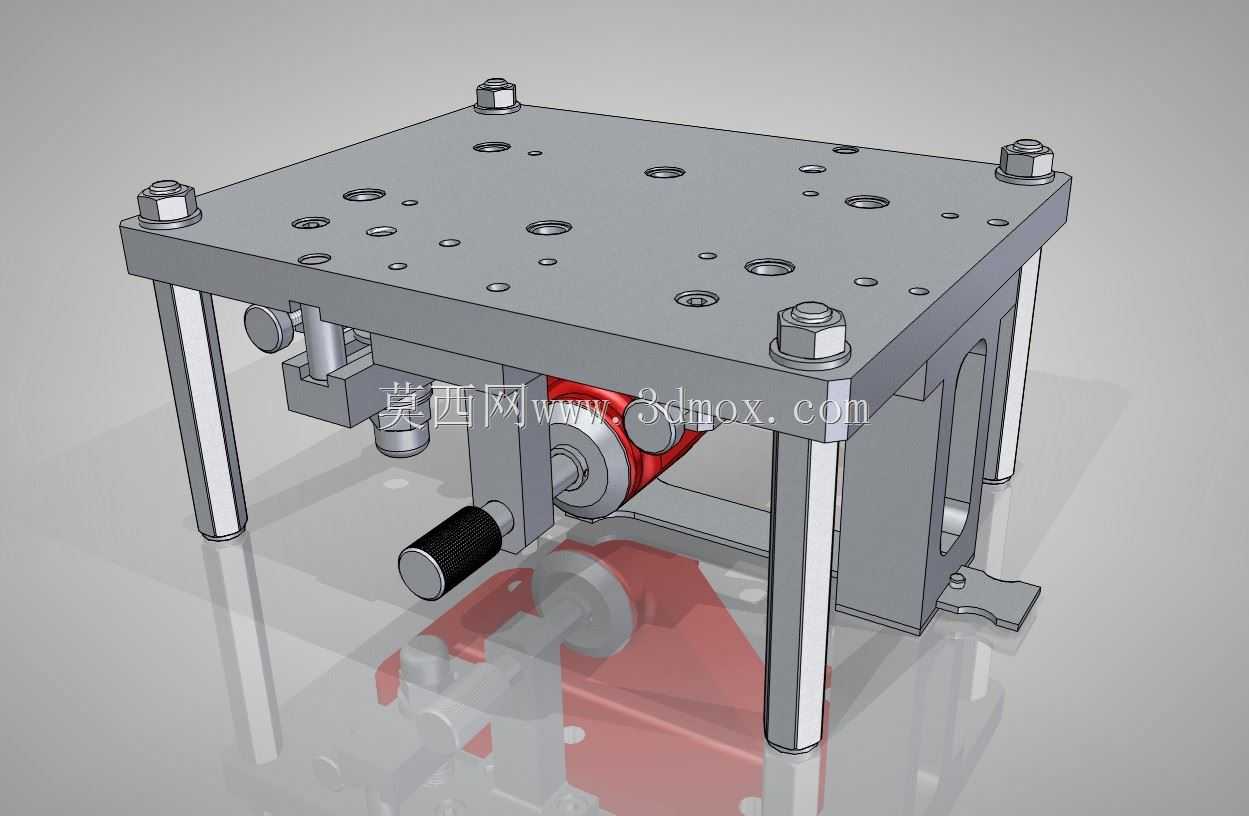

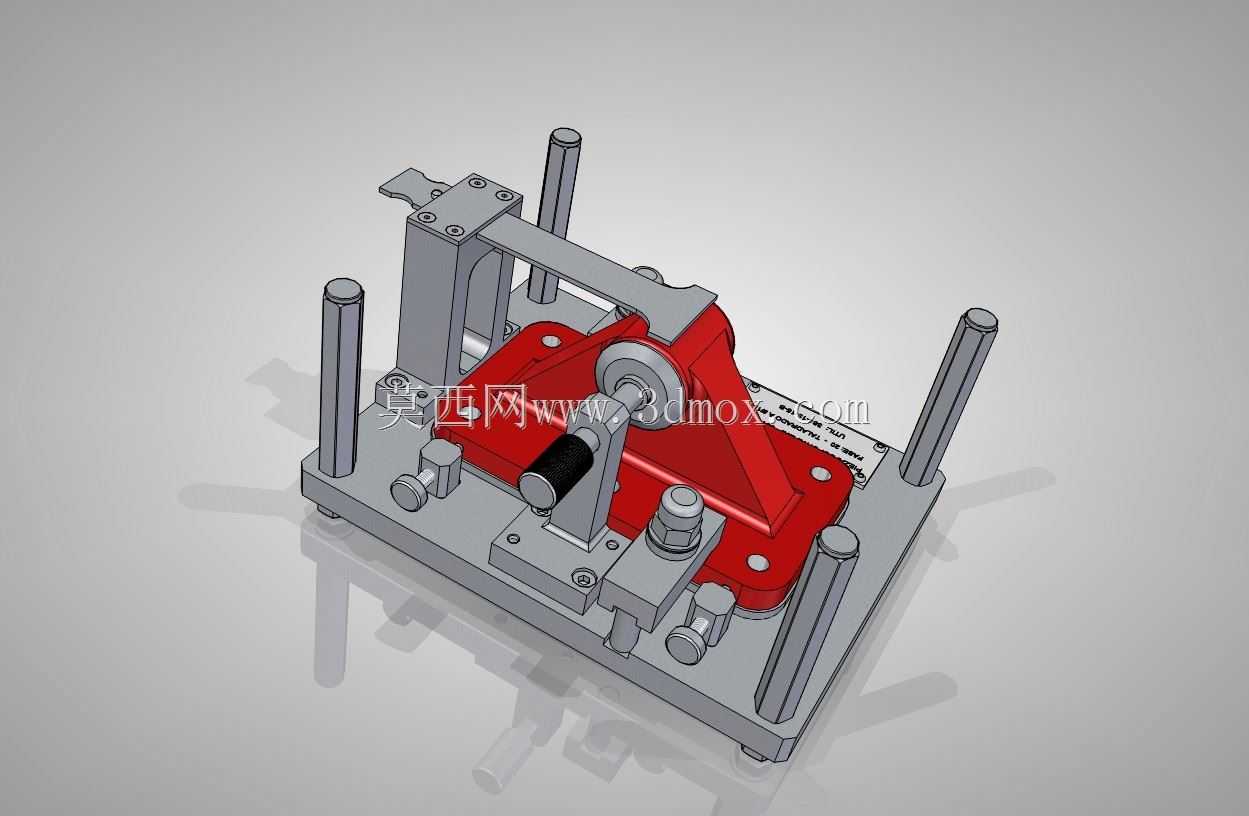

这款支架钻模是面向机械加工场景设计的专用钻孔定位工装，主要应用于中小型异形支架类零件的批量钻削加工环节，在通用钻床、摇臂钻床等加工设备上配套使用，能够解决异形支架零件装夹定位难、钻孔位置度偏差大、批量加工一致性差的行业痛点。在实际生产场景中，支架类零件往往带有不规则的异形轮廓，常规通用夹具无法快速完成定位找正，人工划线钻孔的方式不仅效率低下，还容易出现孔位偏移、孔轴线垂直度超差等问题，直接影响后续支架与其他部件的装配精度，严重时甚至会导致零件报废，这款钻模正是针对这类加工痛点开发的专用工装。从功能特性来看，该钻模采用分体式模块化结构设计，底座作为整个工装的承载基准，加工有高精度的定位止口与安装孔位，能够稳定固定在机床工作台上，不会在钻削进给过程中出现位移晃动。针对支架零件的轮廓特征，钻模设置了多组可调式定位挡块与快速压紧组件，其中侧面的旋钮式压紧机构可以快速实现工件的锁紧与松脱，无需反复拧动多组螺栓，能够大幅缩短单件工件的装夹辅助时间；钻套区域采用高硬度耐磨材质制作，能够精准引导钻头进给方向，保证钻孔的位置精度与轴线垂直度，同时耐磨钻套可单独更换，长期使用磨损后无需更换整个工装，有效降低生产维护成本。在设计思路上，这款钻模遵循基准重合原则，直接以支架零件的设计基准作为装夹定位基准，避免了基准不重合带来的累积误差，同时兼顾了操作便捷性，所有压紧操作部件都布置在工装的外侧操作区域，操作人员无需将手伸入加工区域即可完成装夹操作，提升加工过程的安全性。工装的整体安装边界紧凑，底座采用方形布局，四角预留的固定孔位适配多数常规钻床的工作台T型槽间距，无需额外制作过渡连接板即可完成安装；整体高度控制在合理范围内，不会超出普通钻床的主轴行程范围，能够适配不同长度规格的钻头使用。工装的定位型面完全贴合支架零件的支撑轮廓，装夹过程中不会对薄壁支架部位造成挤压变形，能够有效保证加工后零件的形位公差符合设计要求，在中小批量支架零件的钻削加工中，能够将钻孔工序的加工效率提升数倍，同时将孔位精度稳定控制在公差要求范围内，大幅降低后续装配环节的修配工作量。
