非接触式门禁读卡终端结构设计

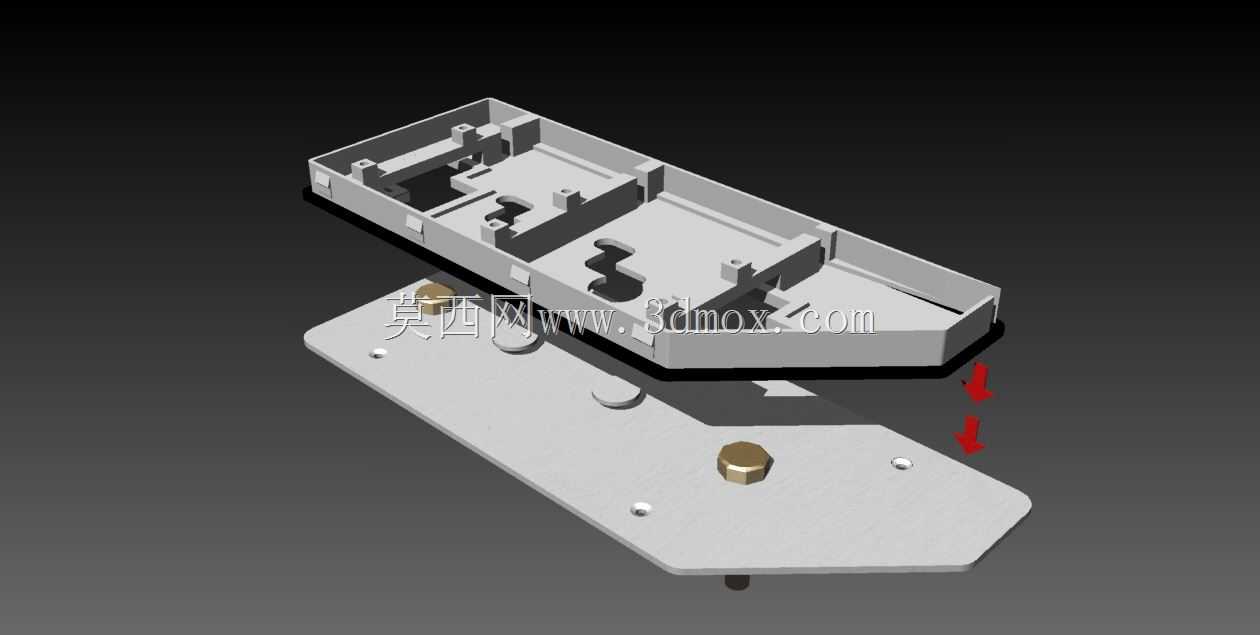

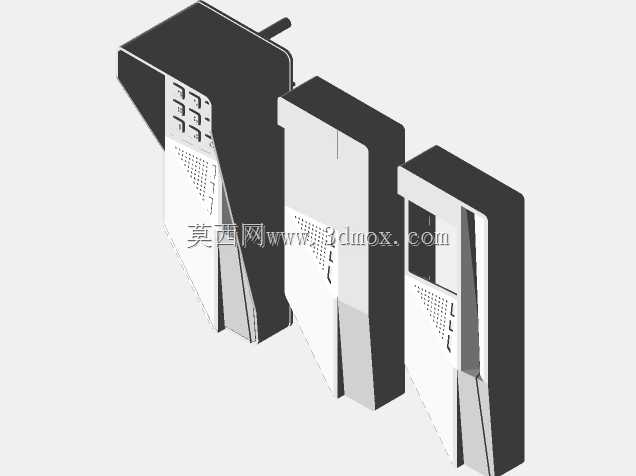

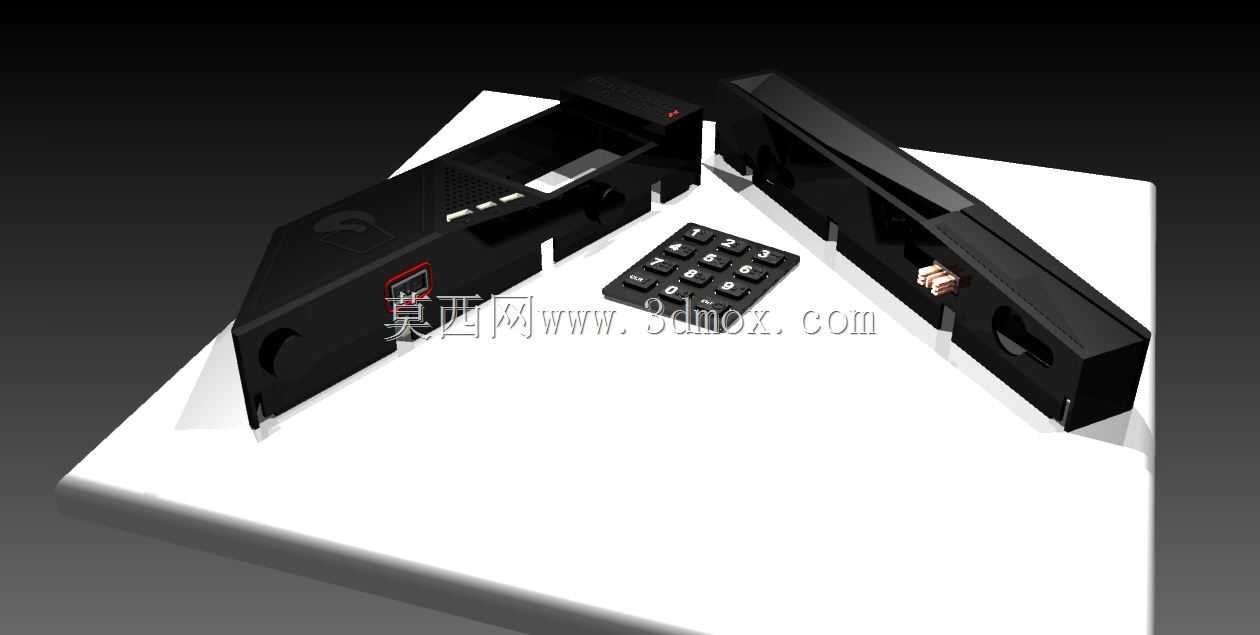

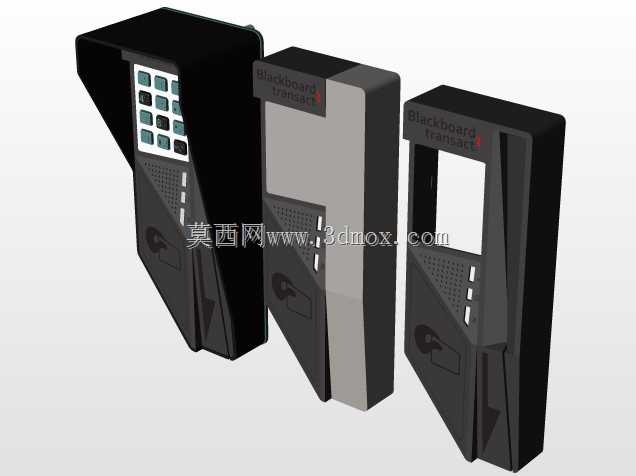

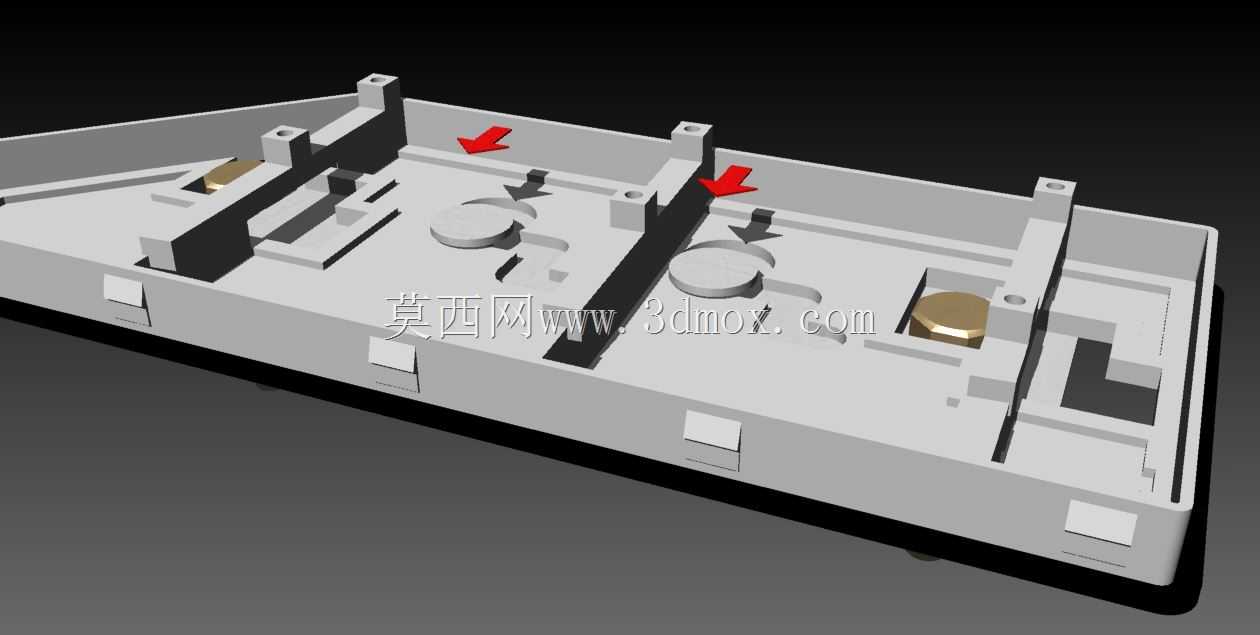

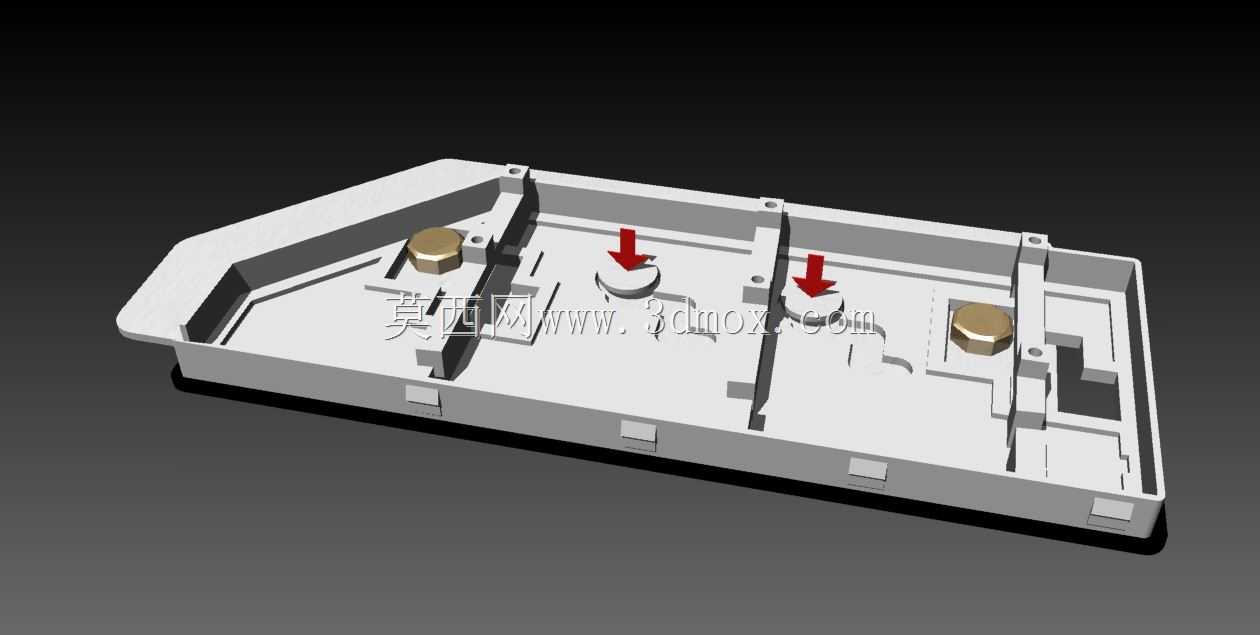

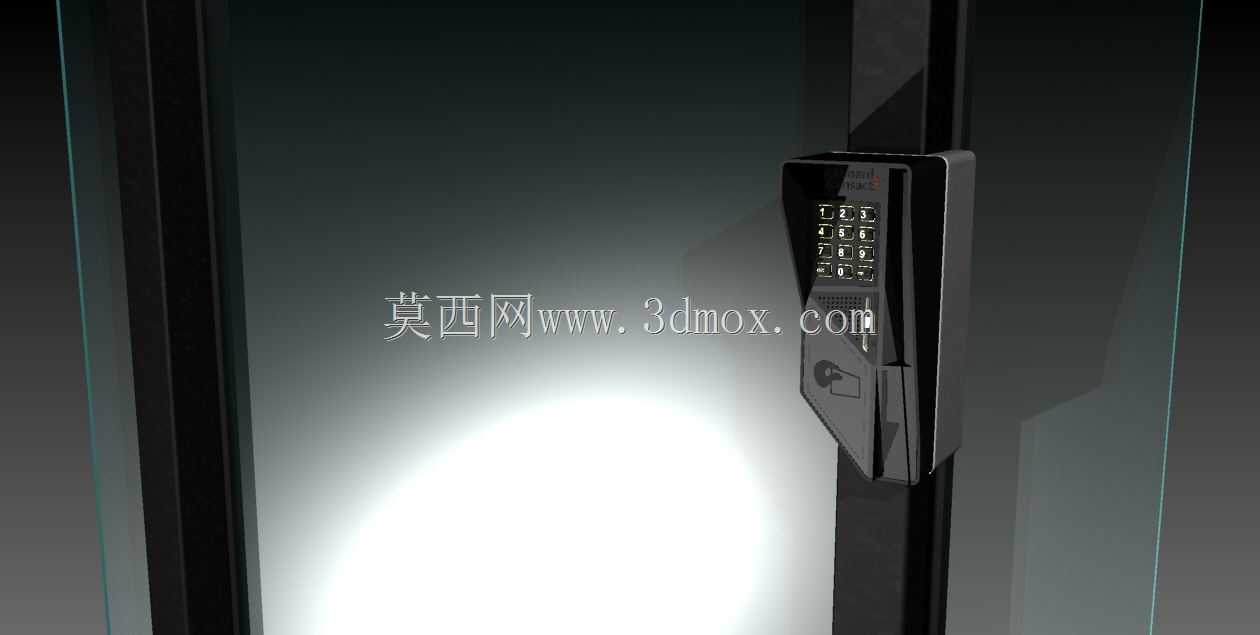

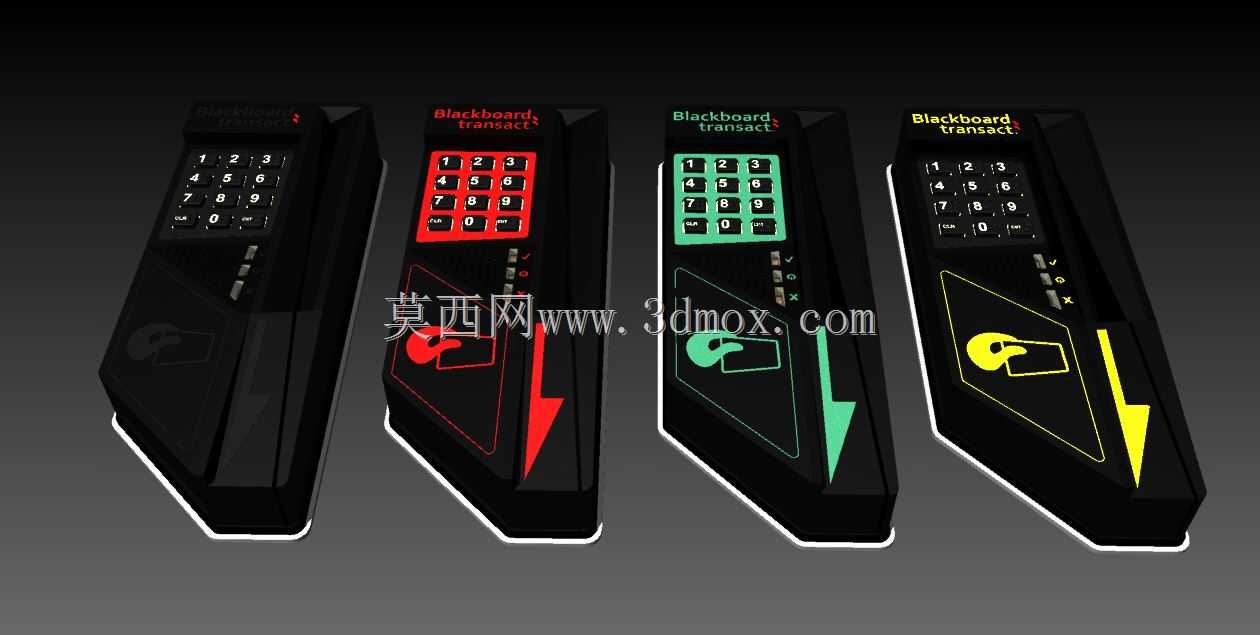

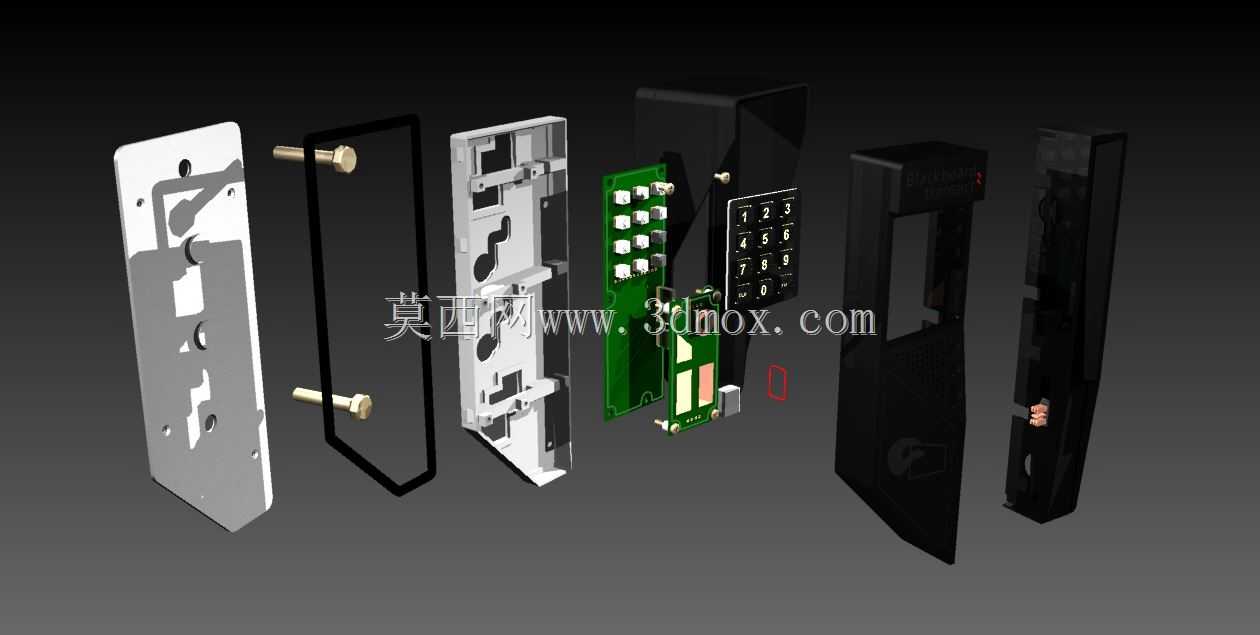

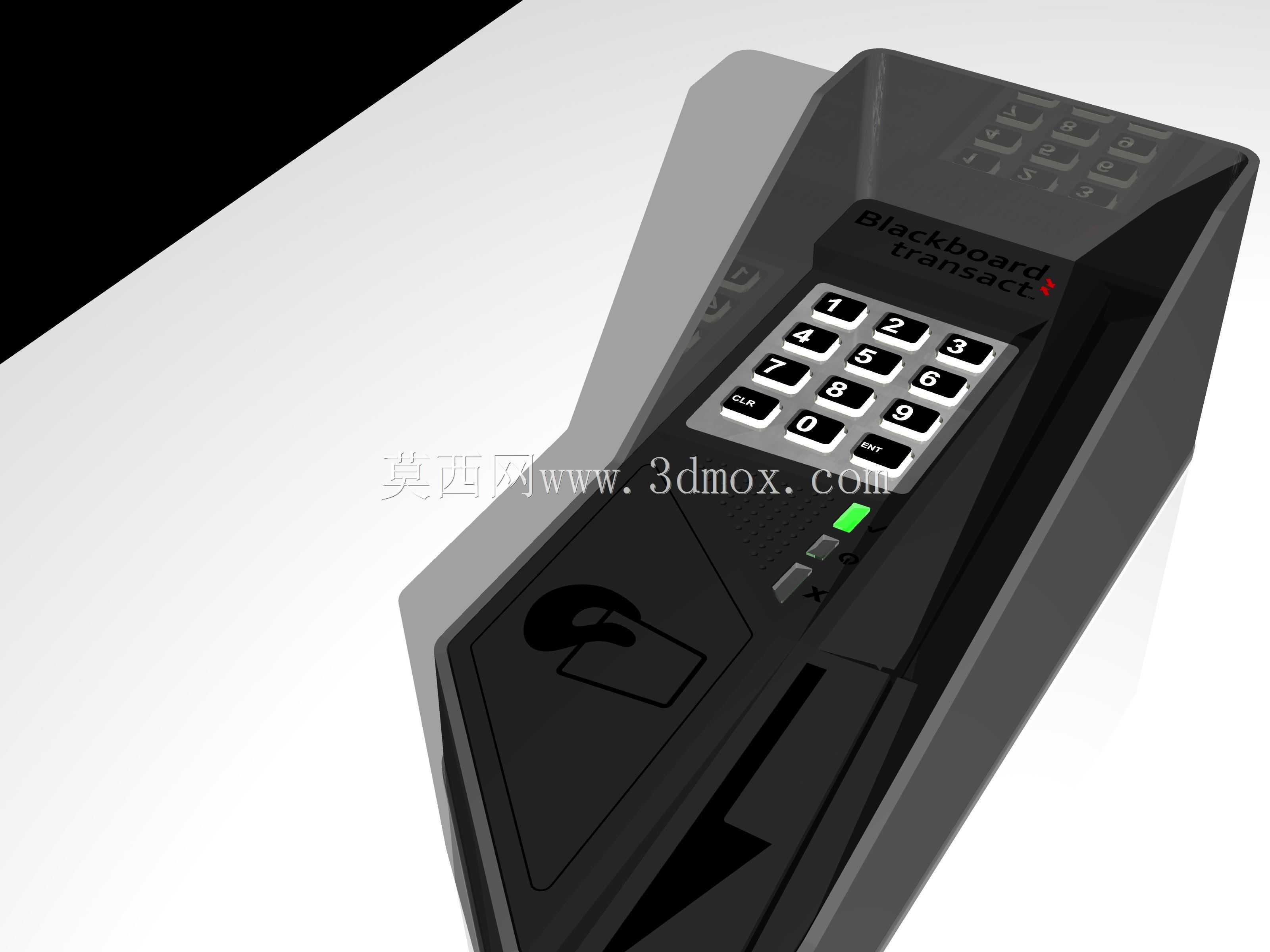

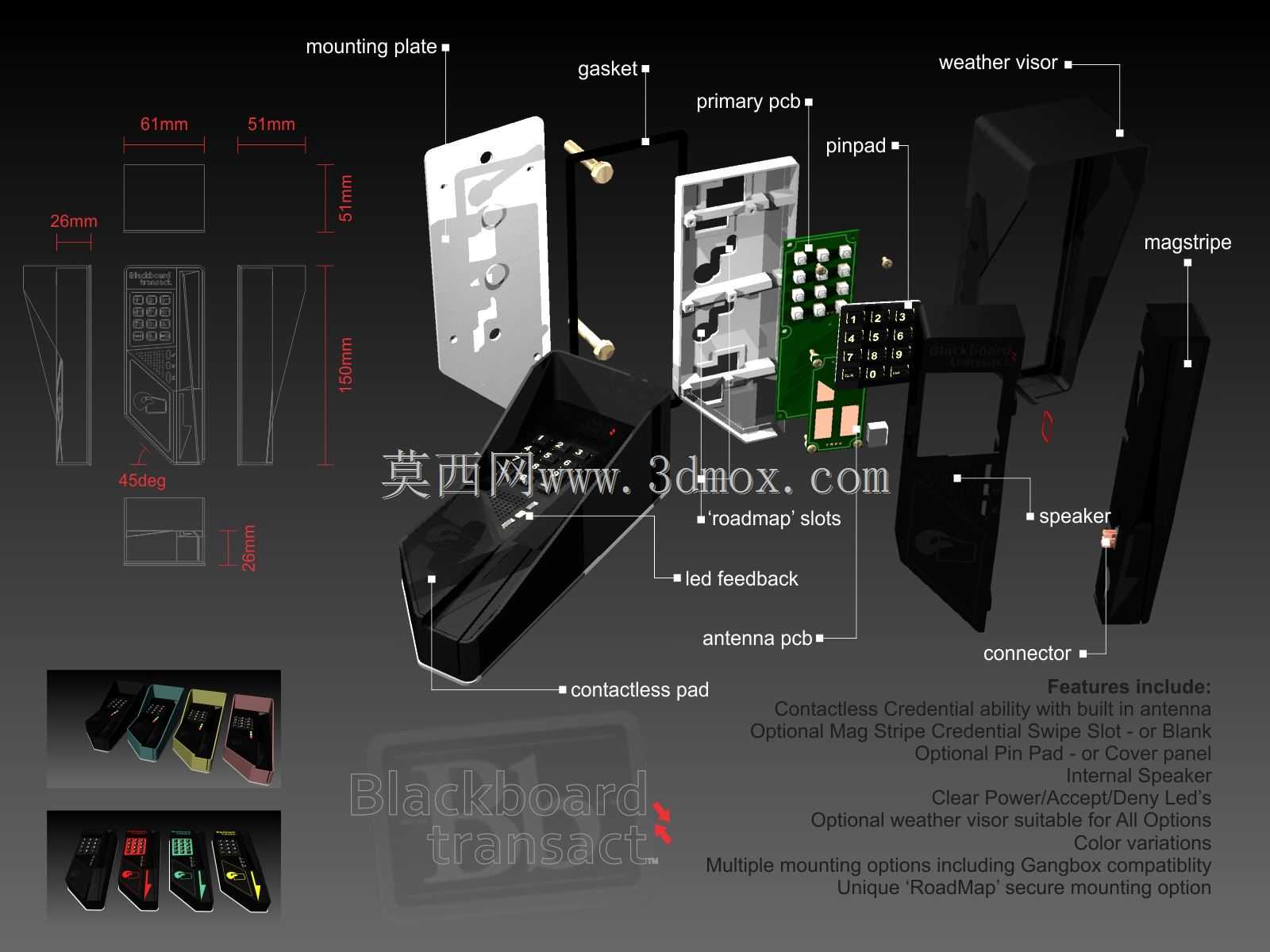

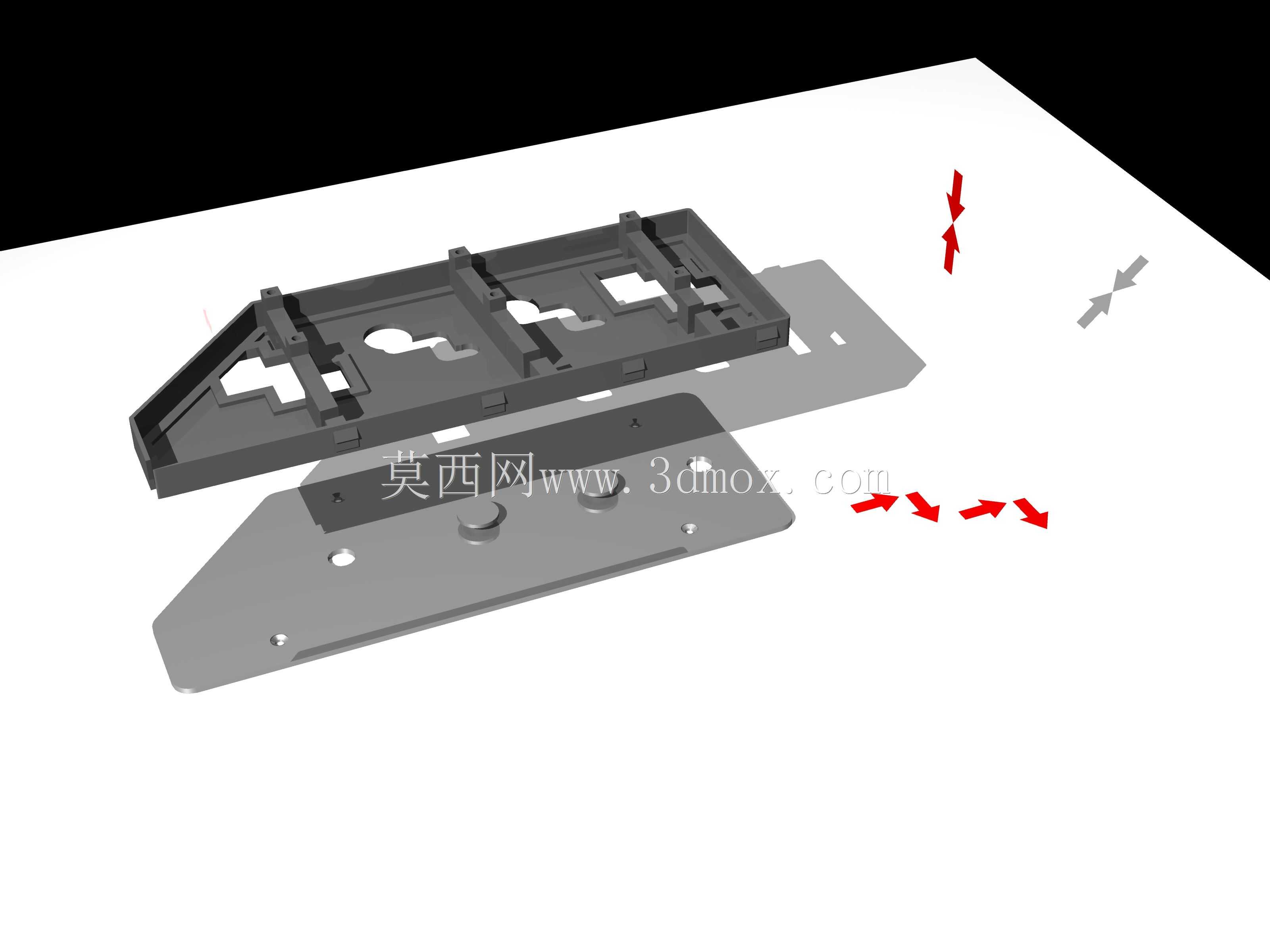

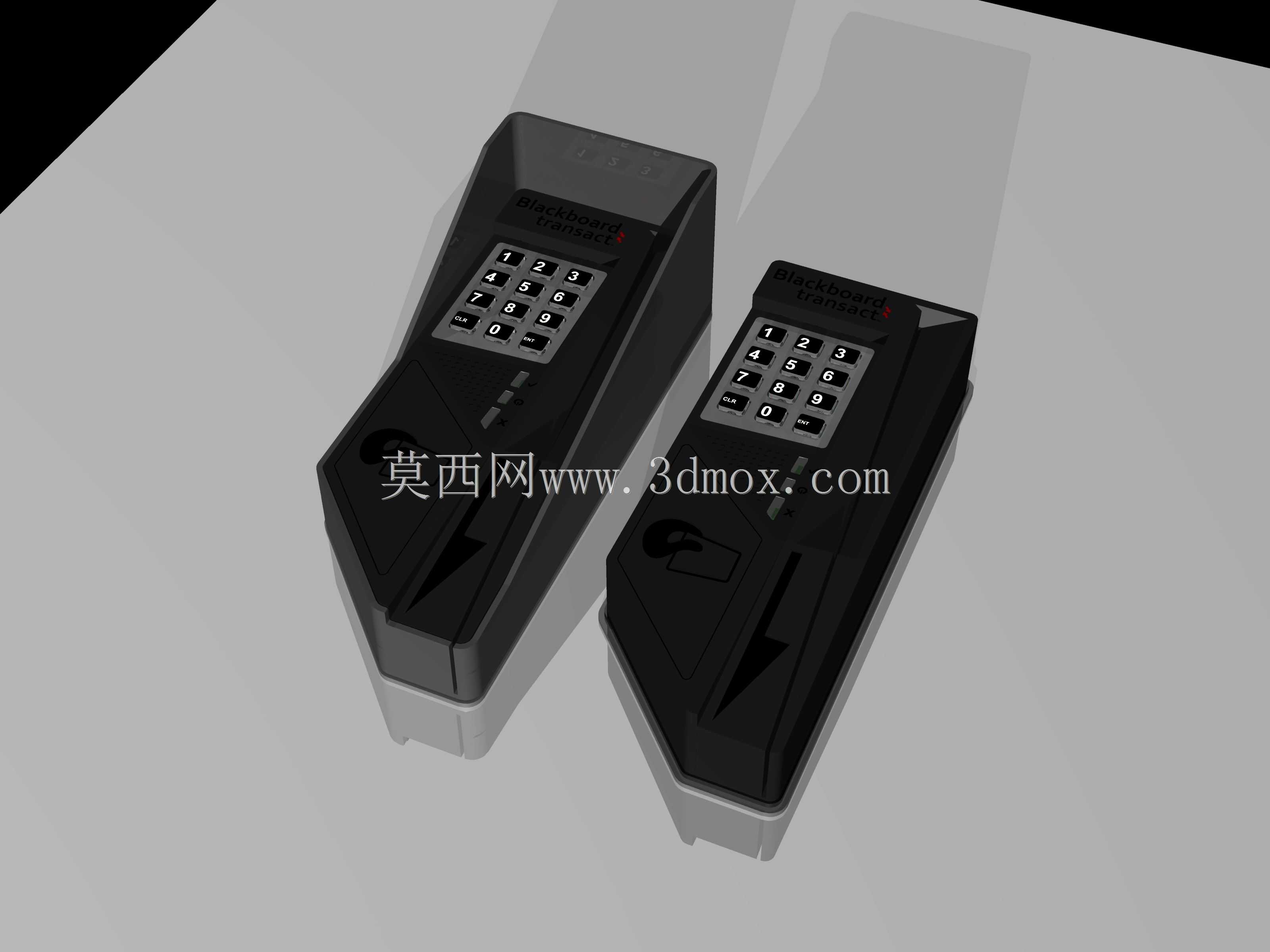

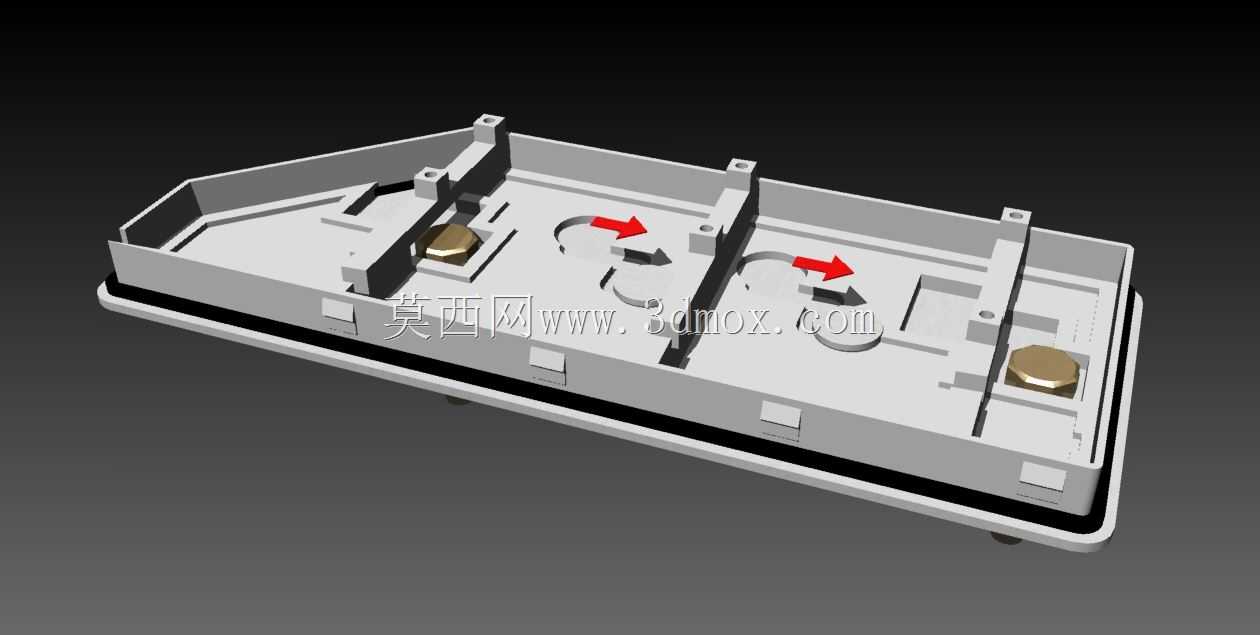

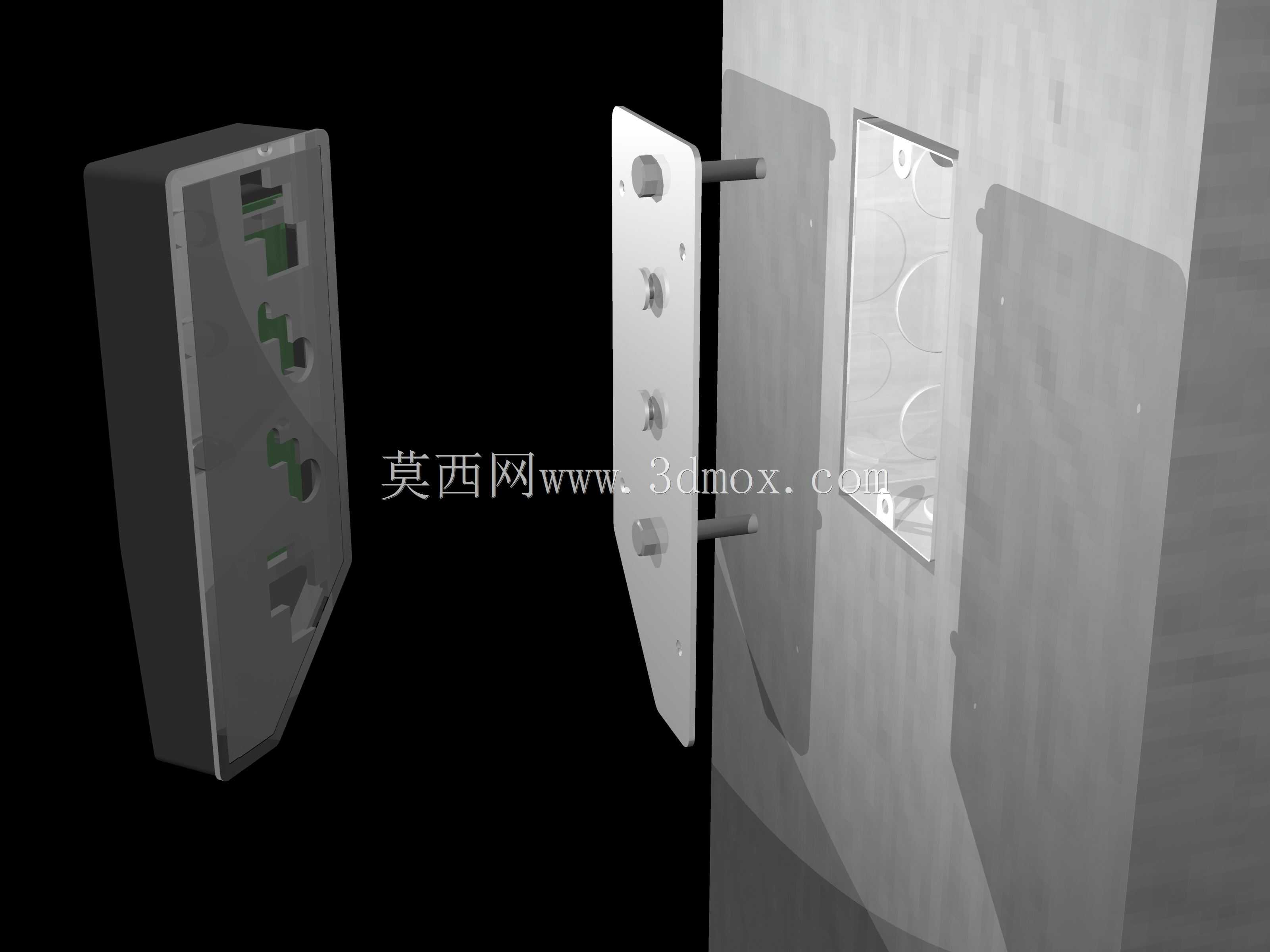

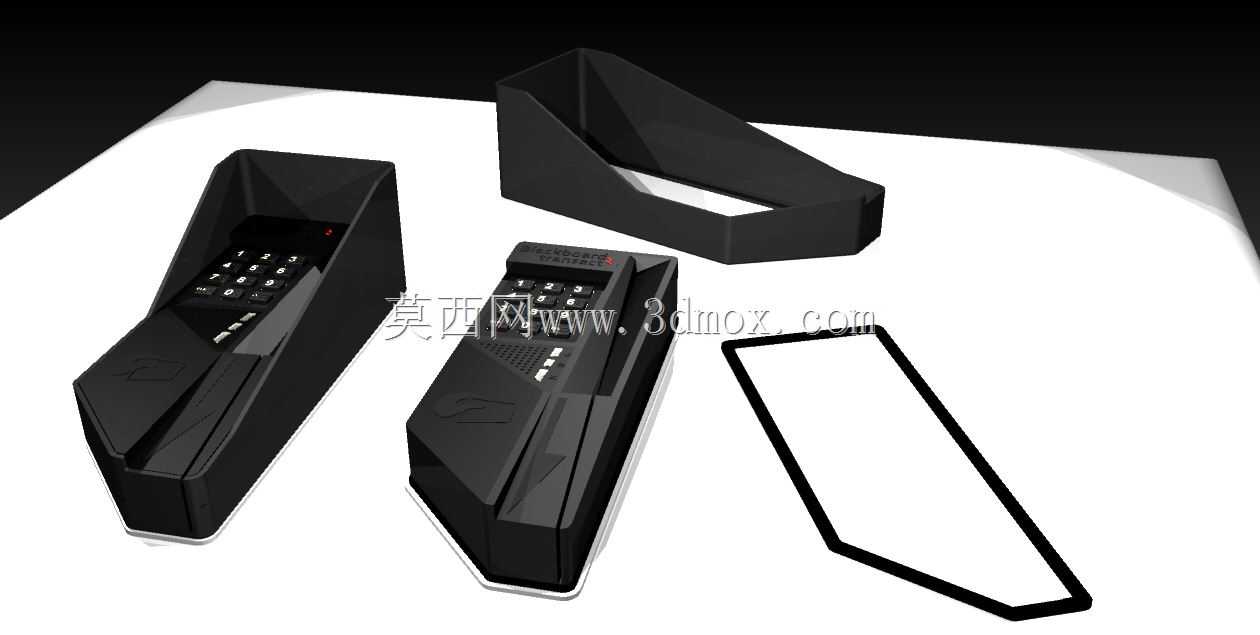

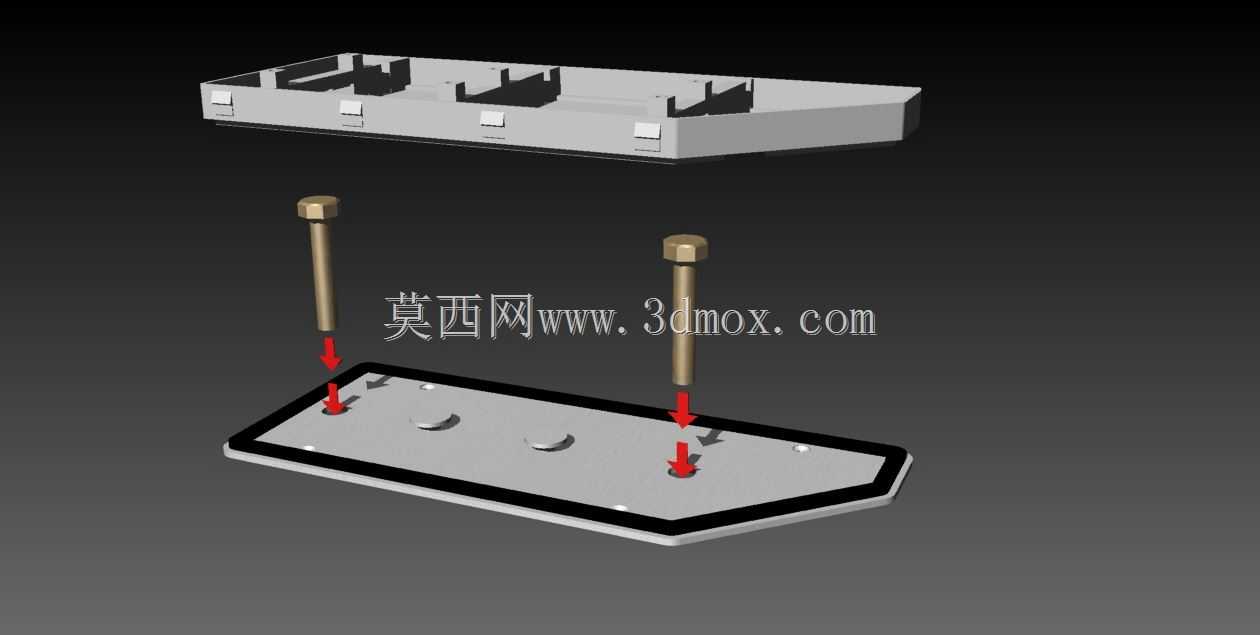

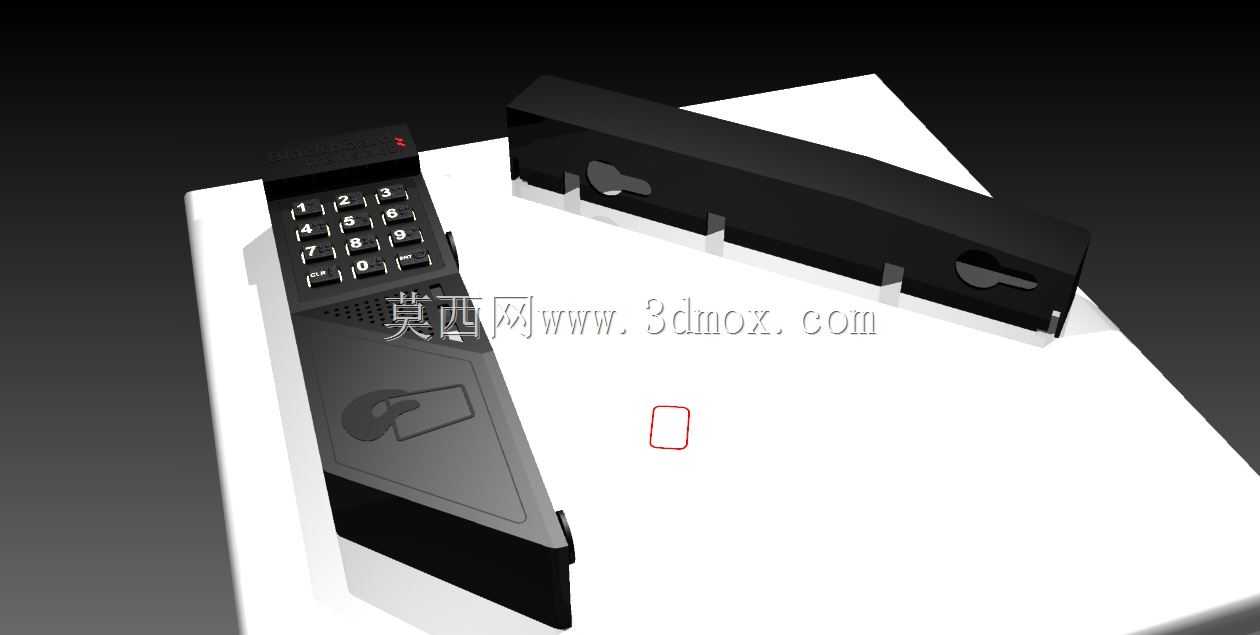

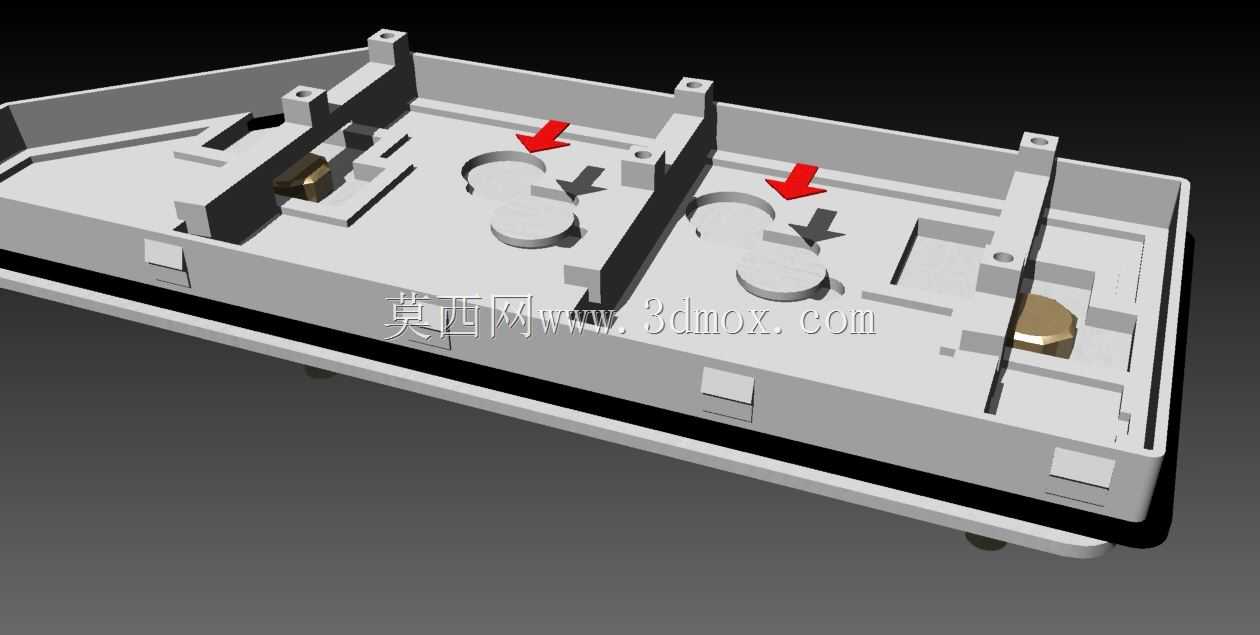

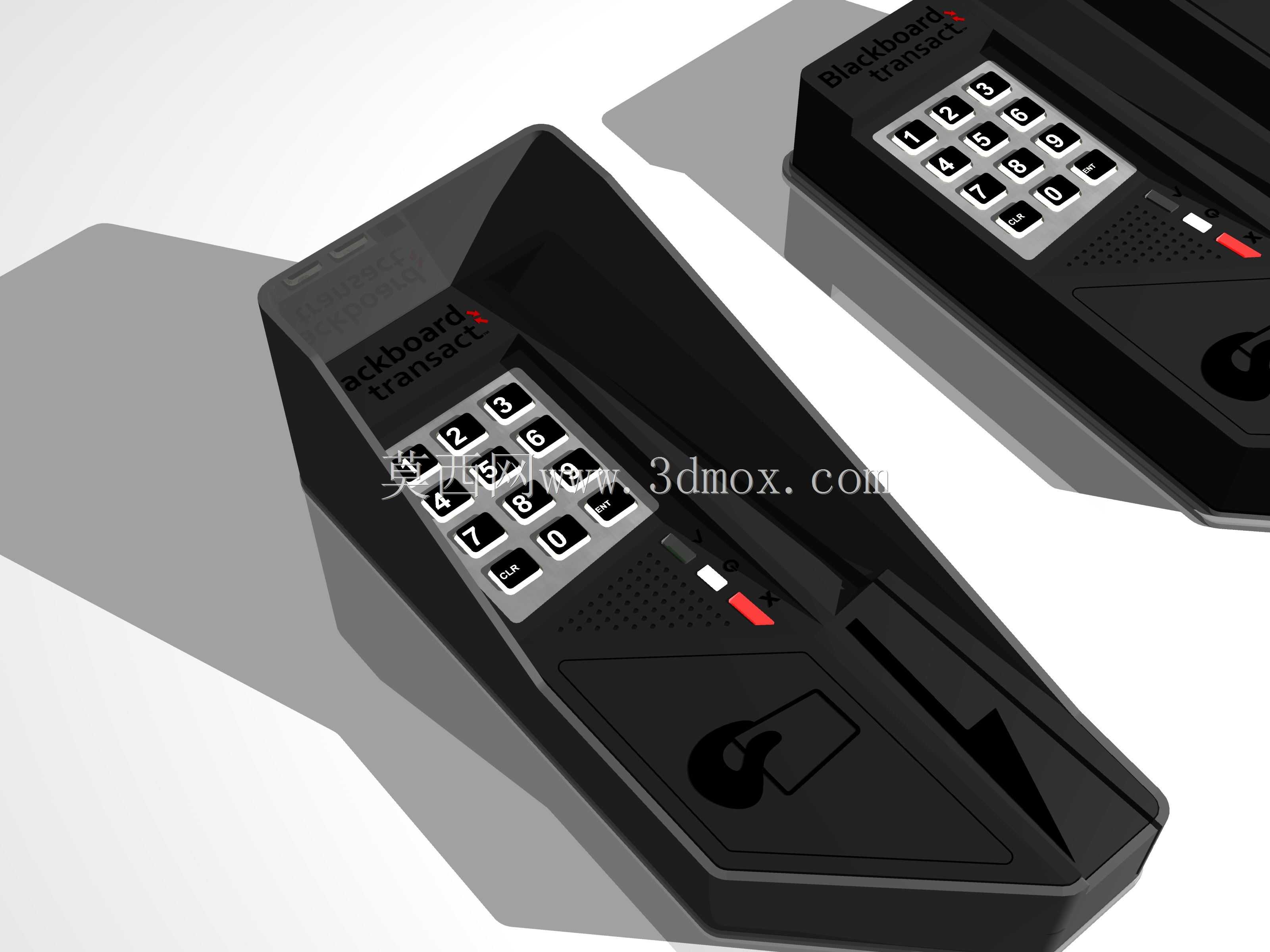

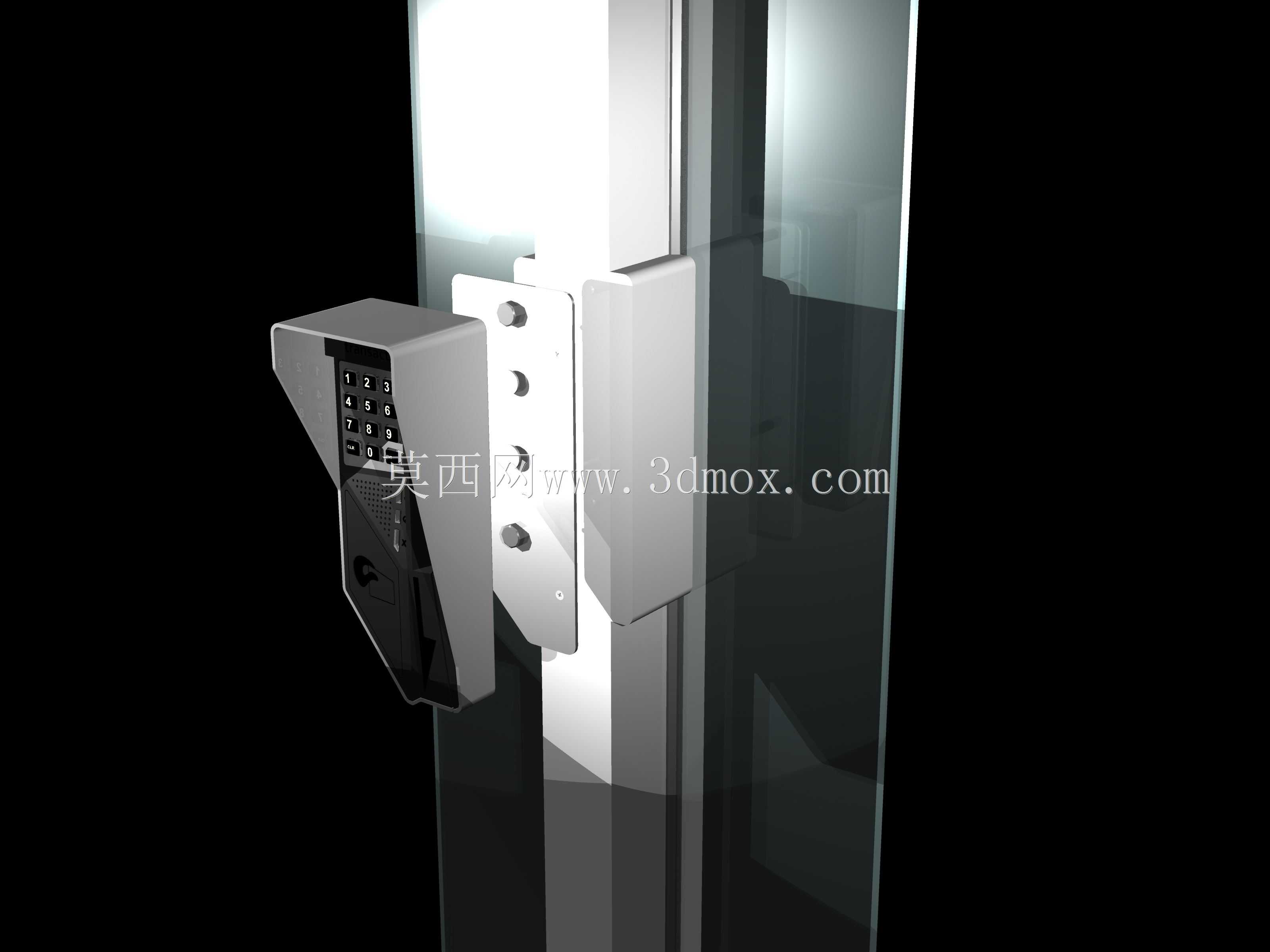

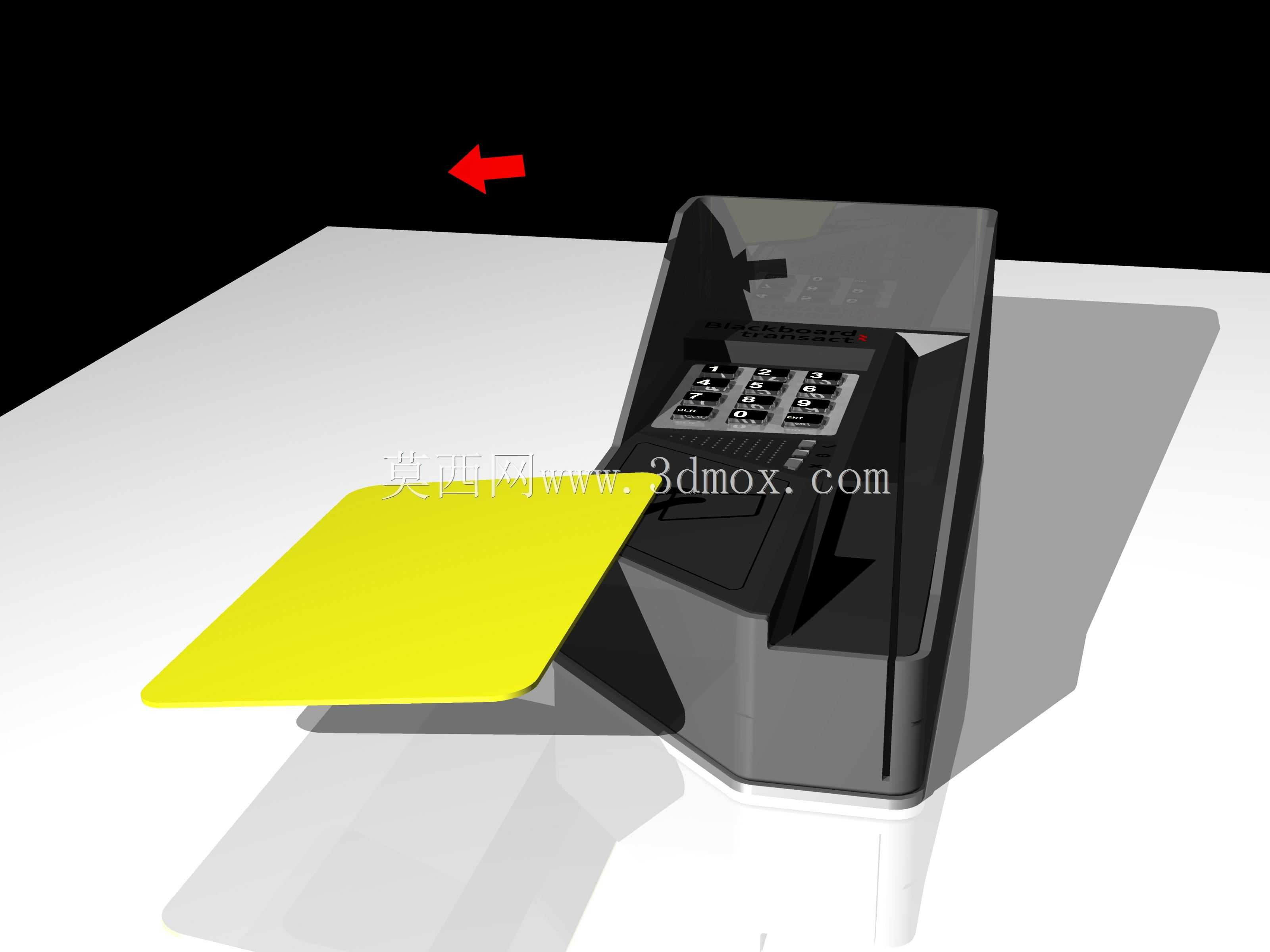

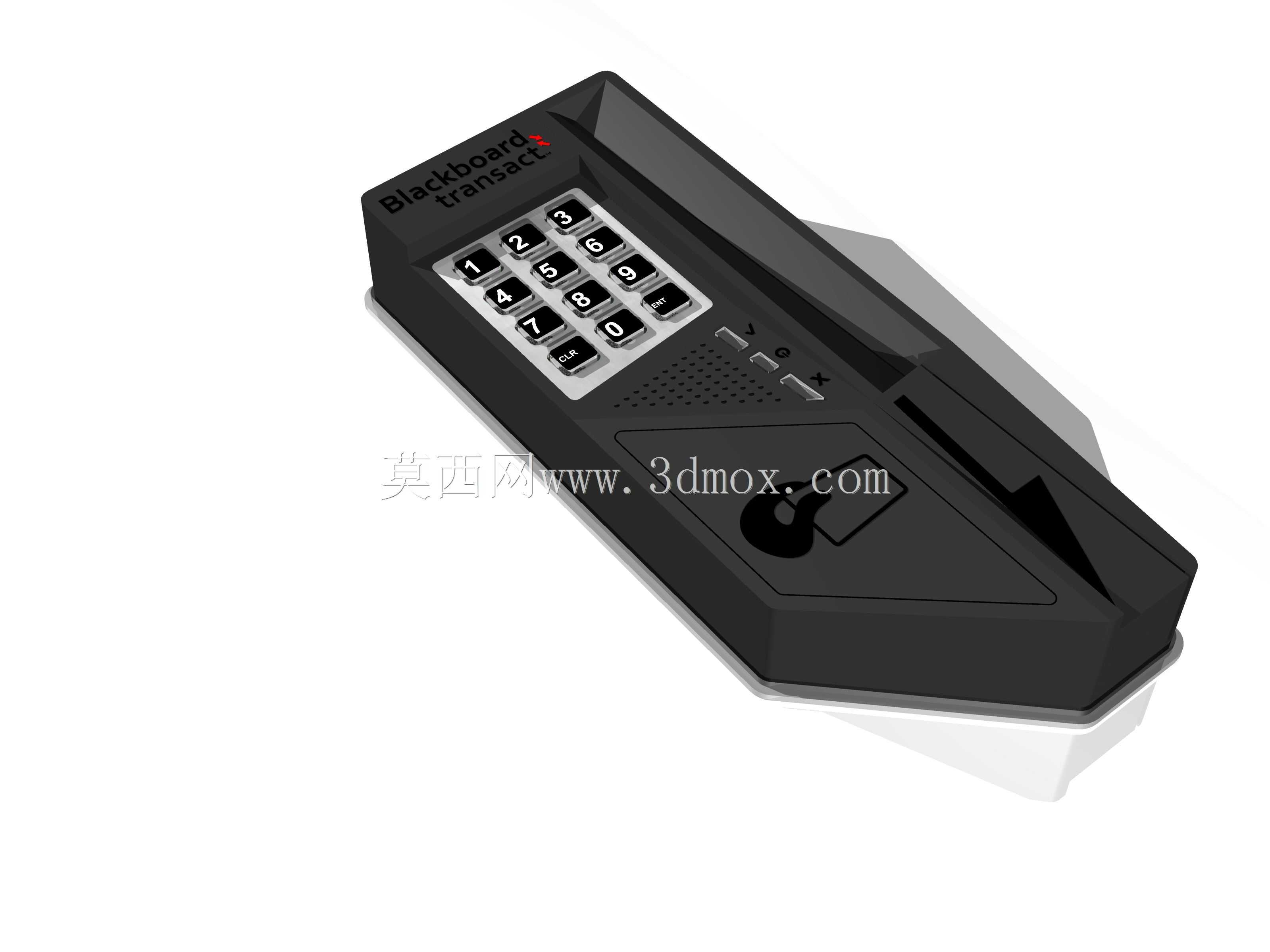

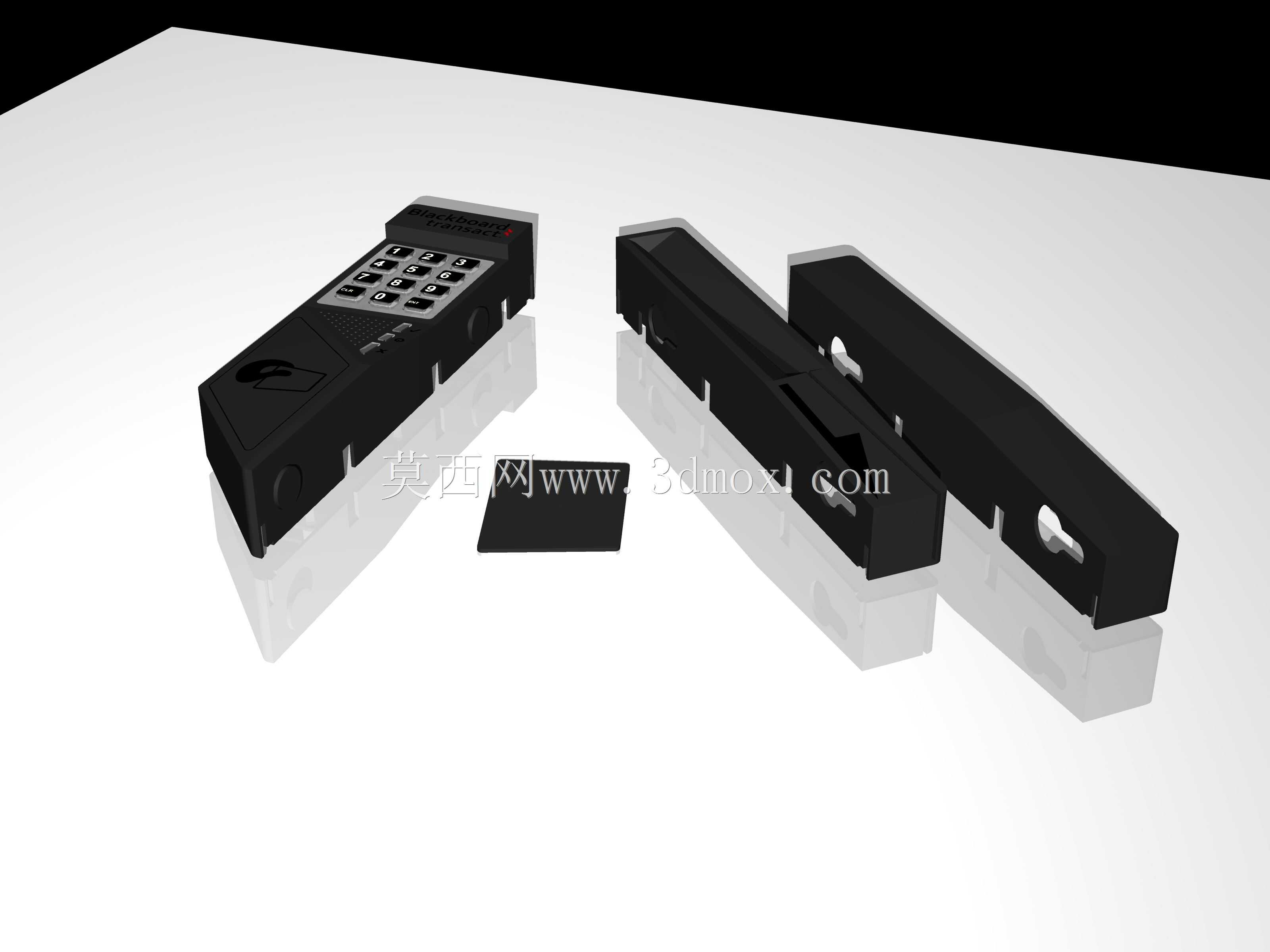

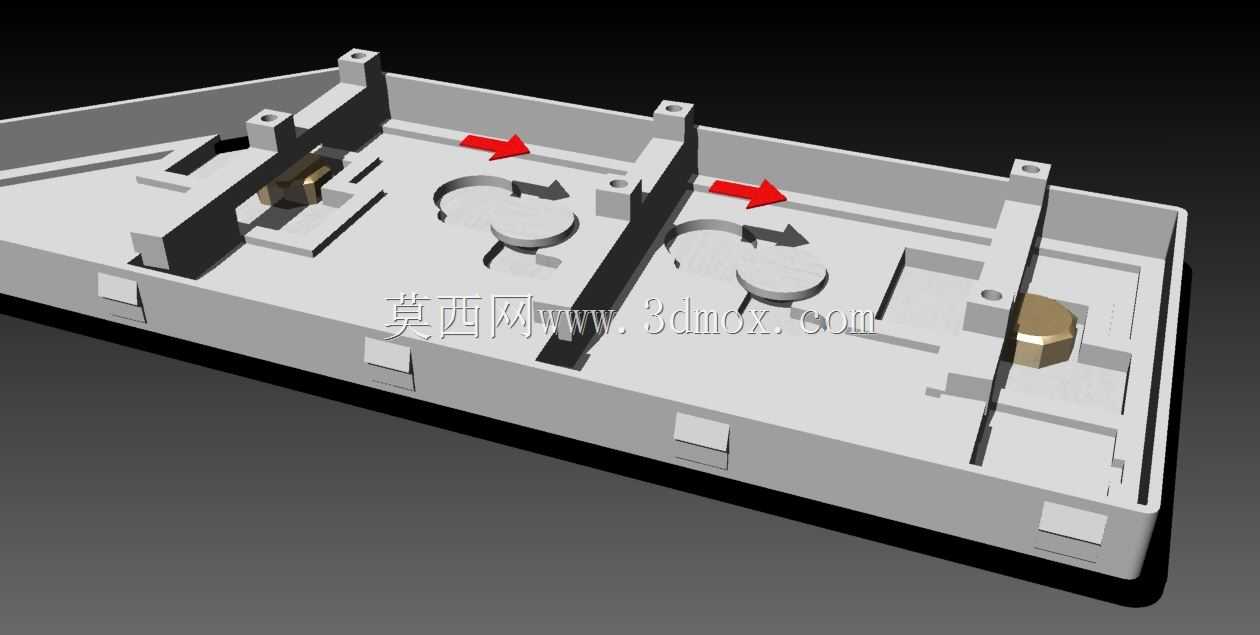

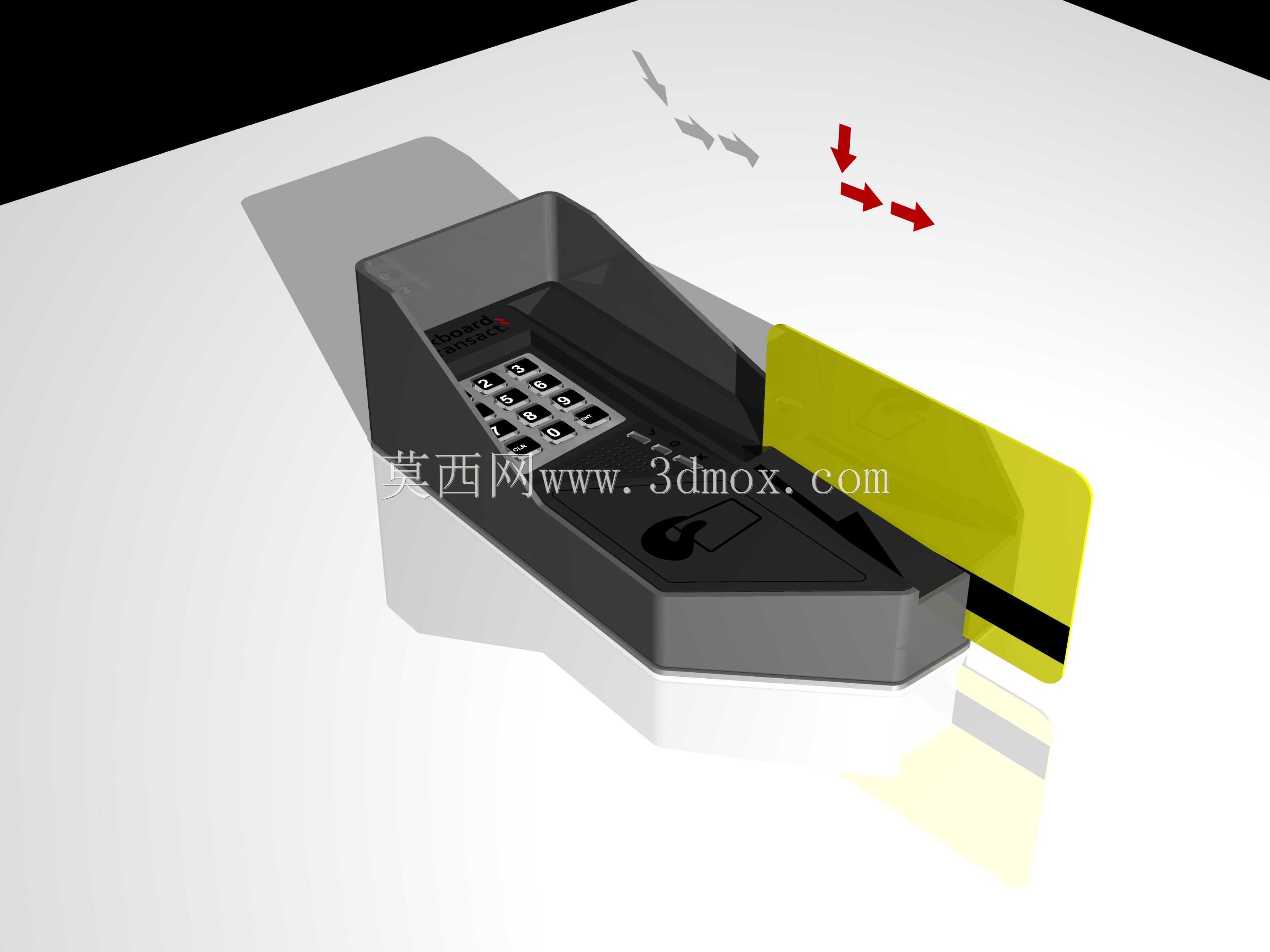

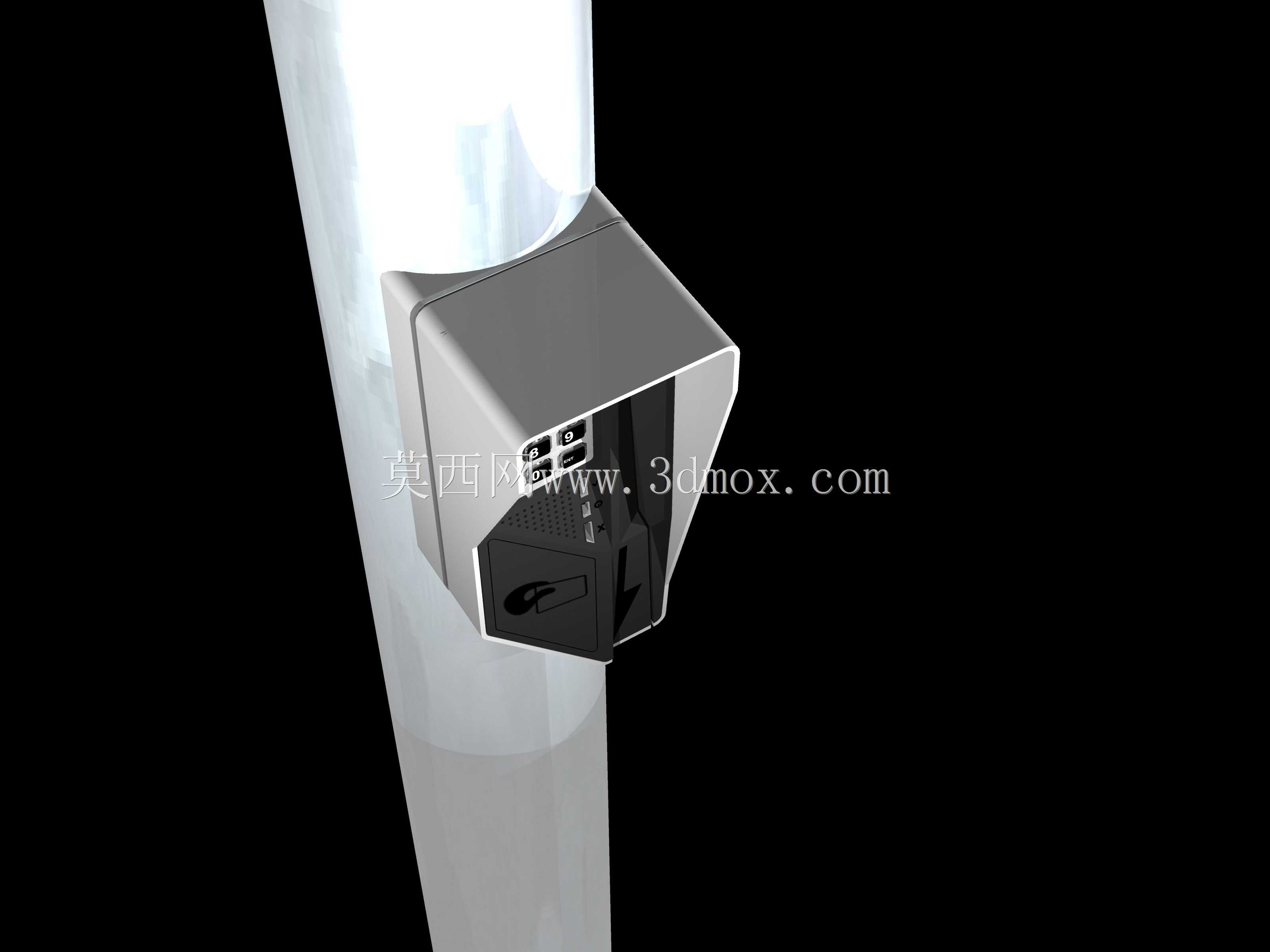

该模型为面向出入口管控场景设计的非接触式读卡终端，主要应用于写字楼、园区、社区等需要身份核验的门禁点位，可实现非接触式凭证读取、可选磁条卡识别、按键输入等核心功能，适配户外、半户外等多种安装环境，满足不同场景下的身份核验通行需求。终端整体采用模块化分层装配思路，从外到内依次设置防雨外罩、主壳体、安装底板、密封垫片、主控制电路板、天线电路板、磁条读取模块、扬声器、状态反馈灯组、外接连接器等组件，各部件通过定位柱与卡扣实现预固定，配合螺丝完成最终锁紧，装配逻辑清晰，便于生产组装与后期维护拆解。设计过程中充分考虑人体工程学使用需求，将读卡识别区域与按键区域设置在符合右利手用户操作习惯的倾斜角度，无需用户刻意调整持握卡片或抬手的姿势即可完成识别操作，降低长时间使用的操作疲劳感。针对户外使用场景，专门配置了密封垫片与防雨外罩结构，可阻挡雨水、灰尘进入设备内部，提升设备在复杂环境下的运行稳定性；同时预留了多种安装适配方案，可适配不同规格的底盒与安装墙面，无需额外定制转接配件即可完成现场安装，降低现场施工的适配成本。功能层面除核心的非接触读卡功能外，可选配磁条刷卡模块、盲文按键面板、声光反馈组件，其中声光反馈可通过不同颜色的灯光与提示音告知用户识别结果，扬声器可输出操作提示语音，按键区域可根据需求选择全按键、空白面板等不同配置，适配仅读卡、读卡加密码输入等不同的安全等级需求。设备的核心安装边界尺寸经过多轮适配调整，可兼容市面主流的暗装底盒规格，安装底板预留了多组调节安装孔位，可在一定范围内调整安装位置，抵消现场施工的开孔误差；内部电路板与结构件之间预留了足够的布线空间，天线区域避开金属结构遮挡，保证非接触识别的信号强度与识别距离，避免金属屏蔽导致的识别失败问题。整体结构在满足功能需求的前提下，尽可能减少专用紧固件的使用，多数部件通过结构卡扣即可完成定位，降低装配复杂度，同时各功能模块采用独立分区设计，后期更换某一功能模块时无需拆解整个设备，提升运维效率。
