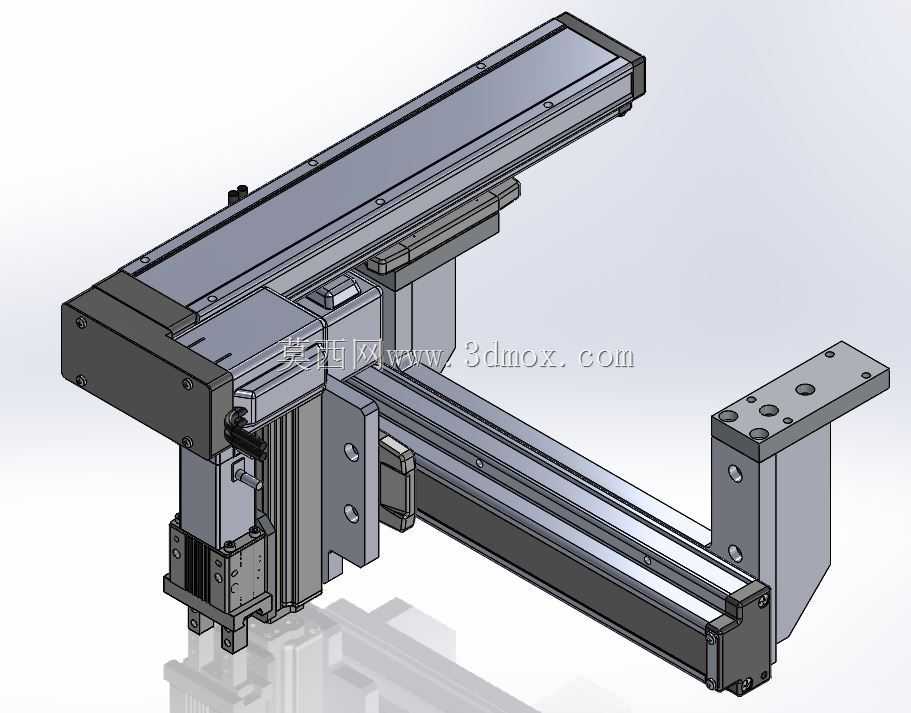

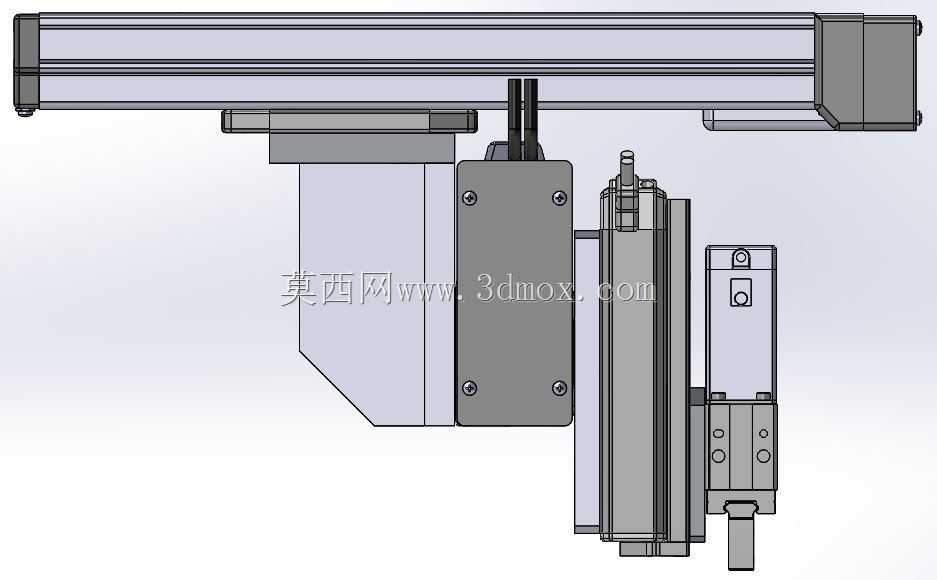

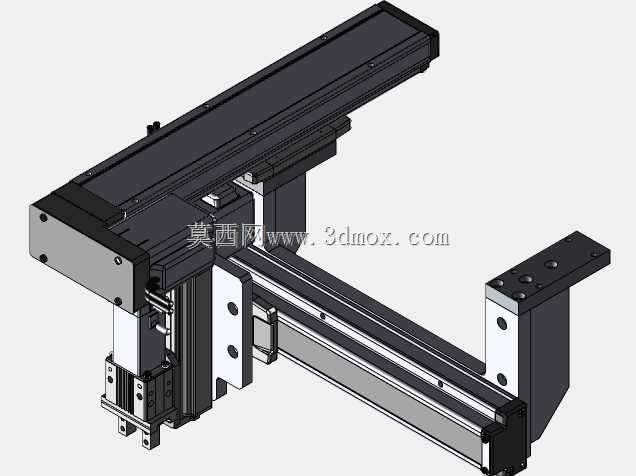

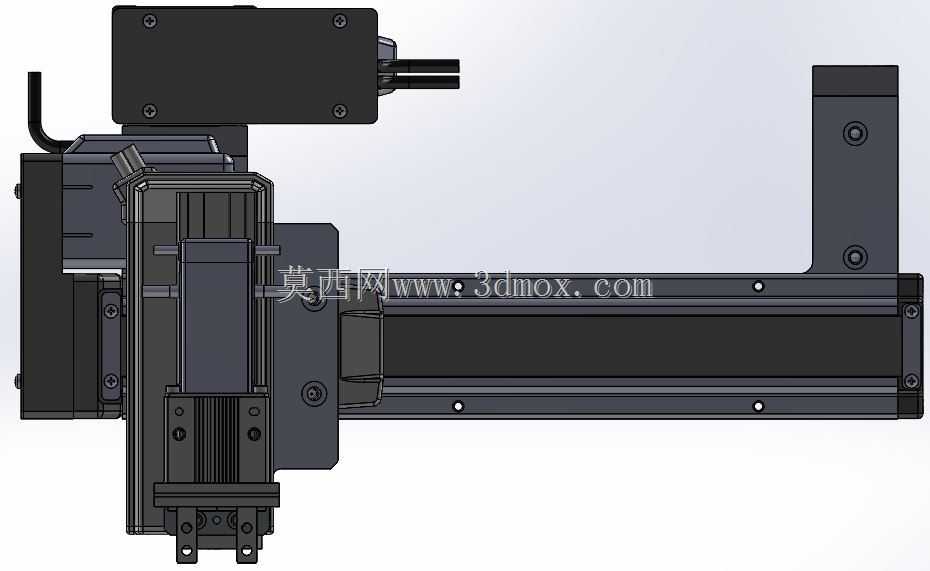

SMC型XYZ三轴线性驱动模组结构

该XYZ三轴驱动模组是面向工业自动化产线工位移载需求设计的直线传动执行单元，常见应用场景覆盖3C电子零部件装配工位的物料取放、小型工件的点位搬运、检测工位的多维度位置调整、点胶与锁附工序的作业头驱动，能够在紧凑的设备安装空间内实现X、Y、Z三个正交方向的精准直线位移输出，替代人工完成重复性的位置切换动作，大幅提升小行程高精度作业的稳定性与效率。从实际用途来看，这套模组可搭配不同的末端执行器，适配气动夹爪、真空吸嘴、检测探头、点胶阀等作业组件，完成平面范围内任意点位的定位以及垂直方向的进给动作，满足小负载工况下的多轴联动位移需求，尤其适合桌面型自动化设备、小型专机的运动轴搭建，无需从零设计传动结构，可直接集成到设备框架中缩短开发周期。在功能特性上，X轴采用长行程线性导轨搭配同步带或丝杆传动结构，负责水平横向的大跨度位移，承载Y轴与Z轴组件完成横向位置切换；Y轴垂直于X轴布置，负责水平纵向的位置调整，滑台搭载Z轴组件实现纵向进给；Z轴采用垂直安装的滑台结构，负责末端作业头的上下升降动作，各轴均预留了标准的驱动元件安装位，可适配气动滑台或伺服驱动单元，导轨副采用预压设计降低运行间隙，保证位移过程中的重复定位精度，同时各轴均设置了硬限位结构，避免超程运行造成的结构碰撞损坏。设计思路上，整体采用悬臂式三轴布局，X轴作为主梁横向固定，Y轴通过滑座挂载在X轴导轨上，Z轴再挂载于Y轴滑台，这种布局能够在保证有效行程的前提下尽可能缩小模组的整体占用空间，结构件采用轻量化铝合金材质加工，在保证结构刚性的前提下降低运动部件的自重，减少驱动负载提升运行响应速度；各轴的传动组件、导轨副均设计有防护盖板结构，避免车间环境中的粉尘、切削碎屑进入运动副造成磨损，延长模组的维护周期与使用寿命。从安装边界来看，X轴主梁两端预留了标准的安装固定孔位，可直接通过螺栓固定在设备的铝型材框架或安装平台上，安装面的平面度公差控制在合理范围内，避免安装应力造成导轨变形影响运行顺滑度；各轴的滑台表面均设计有统一规格的安装螺纹孔阵列，方便适配不同规格的转接板与末端执行器，Z轴下端预留了足够的末端安装空间，可根据实际作业需求加装不同的作业组件，整体外形紧凑，横向、纵向、垂直方向的行程比例适配常规小型工位的作业范围，不会出现行程冗余造成的空间浪费，也不会因行程不足无法覆盖作业点位，安装时仅需保证X轴的水平度以及Y轴、Z轴与X轴的垂直度，即可保证模组运行的精度与稳定性，无需复杂的现场调试即可投入使用。
