DIN580标准解除眼螺栓三维建模设计

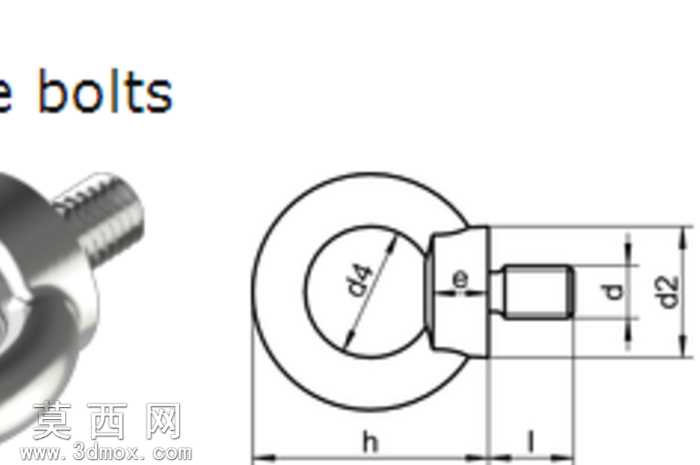

本模型为符合DIN580标准的解除眼螺栓三维建模作品，建模过程严格遵循德标紧固件的尺寸规范，覆盖M8至M36全规格系列的参数化设计逻辑。建模初期先梳理吊环类螺栓的结构特征，将整体拆分为环形吊耳、过渡衔接段、外螺纹段、方头驱动端四个核心结构模块，以SolidWorks为建模载体，先绘制环形吊耳的轴向截面草图，通过旋转凸台命令生成吊环基体，精准控制吊环内径d4、外径d2、厚度h的尺寸公差匹配标准要求，在吊环与螺杆的衔接位置做圆角过渡处理，避免应力集中的结构缺陷，还原实际五金零件的工艺细节。过渡衔接段采用拉伸凸台命令生成，精准控制衔接段长度e的尺寸，保证吊环与螺杆的同轴度公差，在衔接位置做拔模斜度处理，匹配实际锻造或冷镦加工的脱模工艺特征。外螺纹段采用软件自带的螺纹线命令生成真实的螺旋牙型结构，而非简化的装饰螺纹线，牙型角、螺距、螺纹大径小径尺寸完全匹配公制粗牙螺纹的标准参数，可直接用于后续的装配干涉检查、有限元受力分析场景。方头驱动端通过拉伸切除命令生成标准方头结构，方头对边尺寸、深度符合紧固件驱动端的通用规范，可匹配对应规格的扳手工具模型完成装配演示。材质渲染阶段为模型赋予不锈钢金属材质，调整材质的粗糙度、反射率参数，还原不锈钢紧固件的哑光金属质感，对螺纹牙型、棱边位置做细微的倒角渲染处理，模拟实际零件加工后的去毛刺工艺效果。建模全程采用参数化设计逻辑，所有关键尺寸均关联全局变量，可通过修改规格参数快速生成不同公称直径的同系列螺栓模型，适配不同吊装载荷、不同安装场景的设计调用需求，模型结构完整无破面，特征树逻辑清晰，可直接导出多种通用格式用于机械装配设计、工程图生成、产品演示动画制作等场景，能够帮助设计人员快速完成吊装连接部位的结构选型与装配验证，减少标准件重复建模的工作量，提升机械设计的整体效率。
