环形轨道式弯管加工设备结构设计

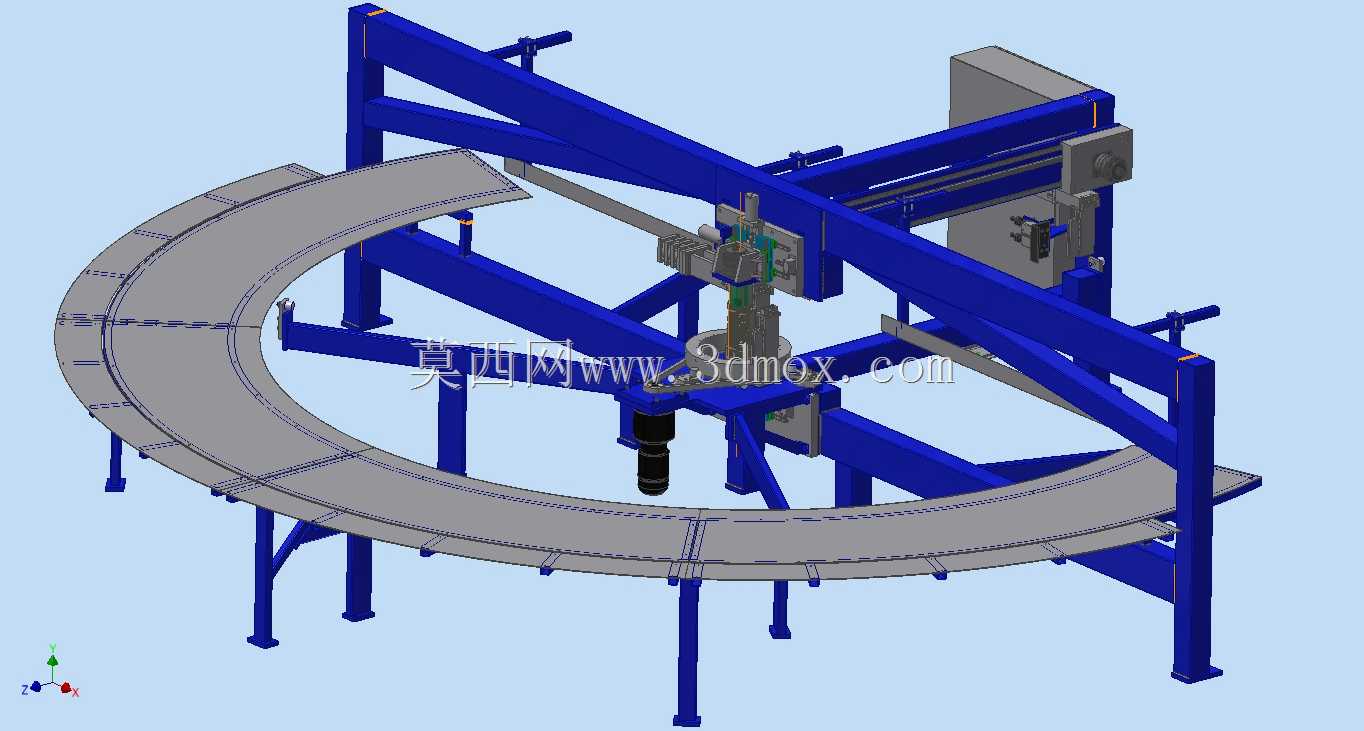

该设备主要面向金属管材加工制造场景，适配暖通管道、汽车管路、钢结构构件、家具五金管材等多领域的大弧度弯管成型作业，可完成不同管径金属管材的连续弧形弯折加工，解决传统小型弯管设备无法加工大曲率环形弯段、长管材弯折过程中送料定位偏差的行业痛点，在管材批量成型生产线上可作为核心成型工位配套上下游切割、焊接、端面处理设备使用，也可独立完成定制化非标弯管的单件加工生产。设备整体采用龙门跨式主体框架结构，底部设置环形回转支撑工作台作为管材承载与送料基准，环形工作台面沿弯管曲率半径铺设，多组可调支撑立柱沿环形轨迹均匀分布，可根据待加工管材的管径、弯折曲率调整支撑点位置，避免长管材在弯折过程中因自重产生下垂形变，保障弯折段的弧度精度。跨设在环形工作台上方的龙门横梁搭载可横向滑移的弯管执行机头，机头集成管材夹持组件、弯折施压组件与角度定位结构，夹持组件可通过更换夹头适配不同外径的金属管材，施压端配合环形工作台的回转动作，可沿预设弧形轨迹连续完成管材推送与弯折作业，无需多次拆装调整管材装夹位置，大幅降低大弧度弯管加工的装夹辅助时长。设备设计阶段充分考虑车间安装边界，整体占地为圆形作业区域，环形工作台外围预留足够的操作人员上下料、设备维护操作空间，主体框架采用型钢焊接结构，保障设备在大吨位管材弯折作业时的结构刚性，减少机身形变带来的加工精度误差；所有运动组件均设置可调限位结构，可根据加工需求调整弯折角度范围、机头进给速度与夹持压力，适配不同壁厚、不同材质金属管材的弯折工艺要求，避免薄壁管材弯折过程中出现管壁瘪陷、开裂的问题。机头位置预留了动力组件安装接口，可配套液压驱动或伺服驱动单元实现自动化弯折作业，也可根据生产需求加装角度检测传感器，实时反馈弯折角度数据，实现弯管精度的闭环控制，整体结构兼顾了手动非标加工与自动化批量生产的适配性，框架上的多组安装位可拓展配套管材上料托架、成品下料导槽等附属结构，方便用户根据自身产线需求做功能拓展。
