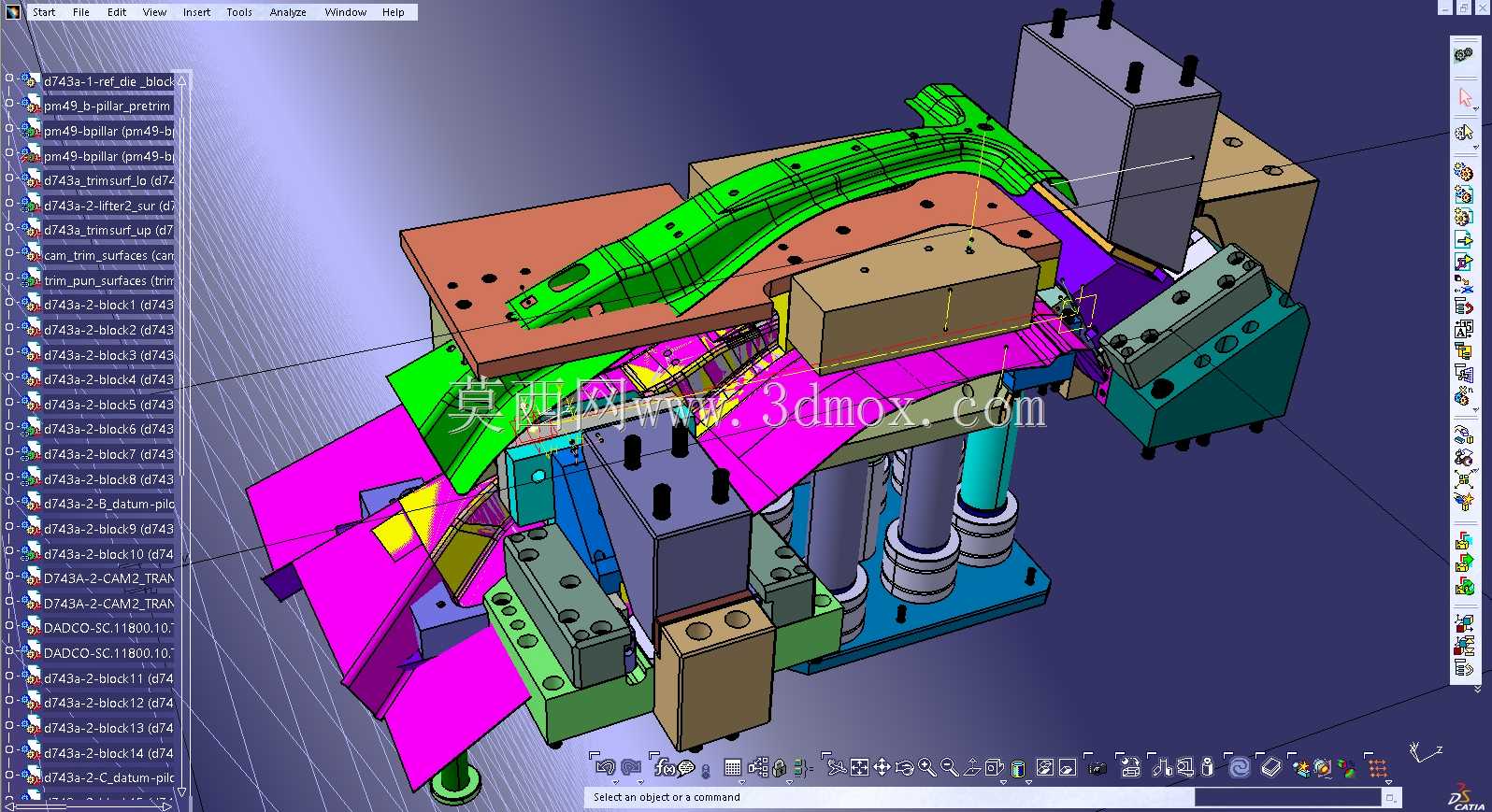

庞蒂亚克GTO B柱下装饰模结构设计

这套模具面向乘用车主驾侧B柱下部内饰装饰件的批量冲压生产场景，主要应用于整车内饰零部件的成型加工环节，适配庞蒂亚克GTO车型的内饰件配套生产需求，能够完成带复杂曲面造型的B柱下装饰件的精准成型作业，在汽车内饰零部件制造的冲压工序中承担核心成型功能，可稳定产出符合整车装配公差要求的装饰件成品。从实际生产用途来看，该模具通过上下模的合模动作，完成板材的压型、修边、局部整形等多工序成型，将平面金属或复合饰材板材加工为与B柱下部钣金型面完全贴合的装饰构件，成型后的构件可直接进入后续表面处理工序，完成包覆、喷漆后即可用于整车总装环节，有效减少后续人工修配的工作量，提升内饰件的装配一致性。在功能特性设计上，模具采用多层级模架布局，下模座设置多组等高导柱导套结构，保证合模过程的运动精度，避免合模偏移导致的成型件尺寸超差；针对装饰件上的弧形翻边、局部卡扣安装位等精细结构，设计了独立的镶件结构，易磨损部位采用硬质合金镶块，提升模具的连续冲压寿命，同时方便后期维护更换，无需整体报废模仁；模具设置了多组独立的压料与卸料结构，开模过程中可平稳顶出成型件，避免成型件卡在模腔内部造成的工件变形或生产停滞，压料力可通过配套的弹性元件进行适配调整，适配不同厚度、不同材质的饰件板材加工需求。设计思路上，整套模具围绕B柱下装饰件的复杂曲面造型展开，首先根据装饰件的最终装配型面反向推导模腔成型面，保证成型后的饰件与车身B柱钣金的贴合间隙控制在0.2mm以内，满足内饰件的装配精度要求；模架采用标准化的后侧导柱模架结构，适配常规吨位的开式压力机安装，无需对设备进行额外改造即可上线生产；针对饰件上的多个安装卡扣位，在模腔对应位置设计了精准的成型凸台，保证卡扣位的位置度公差满足装配要求，避免后期总装时出现卡扣无法对位的问题。在外形尺寸与安装边界上，整套模具的闭合高度适配常规200吨冲压设备的安装行程，上下模座的安装槽位与T型槽尺寸符合通用压力机的装模标准，模具的最大开模行程满足成型件的取出空间要求，周边预留的安全操作距离符合冲压生产的安全规范，模具的整体重量控制在普通车间天车的额定起吊范围内，方便模具的吊装与换模作业。
