MTU16V4000发动机排气歧管结构设计

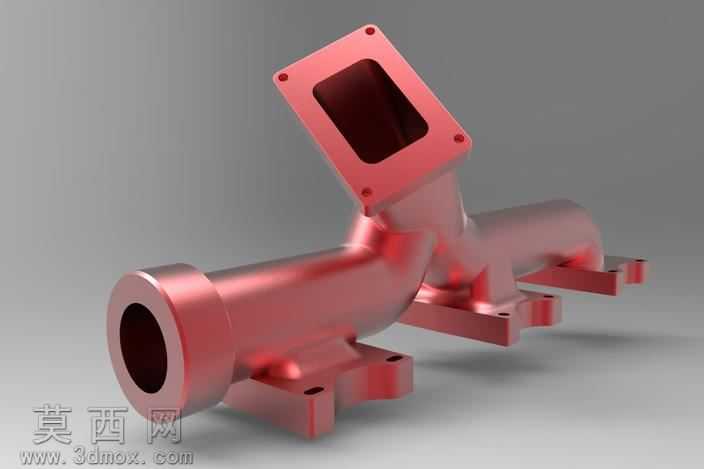

本模型为MTU16V4000发动机配套的排气歧管三维设计作品，建模阶段以发动机排气系统的实际工况需求为核心依据，首先梳理排气歧管的功能逻辑：作为发动机各气缸排气的汇集部件，需要兼顾排气顺畅度、结构安装匹配度与热形变耐受能力，因此建模时先完成基准定位，依据发动机缸盖排气口的排布位置、安装法兰的孔位参数搭建整体骨架，确保各分支管路的走向完全匹配气缸排气口的对接位置。建模过程中对管路的弯折弧度做了平滑过渡处理，避免排气气流在管路内部形成紊流区，降低排气阻力，同时对管壁厚度做了均匀化设计，兼顾结构强度与部件轻量化需求。模型完整还原了排气歧管的所有安装结构：包括与缸盖对接的方形法兰安装面，法兰上的固定螺栓孔做了精准的位置排布与沉孔处理，保证安装时螺栓可以完全贴合锁紧；歧管主体的圆形排气出口端做了加厚处理，适配后续与排气总管的对接安装需求；底部的多个固定支脚结构完全匹配发动机缸体的安装点位，支脚处的螺栓孔同样做了安装适配的结构设计，确保歧管安装后可以稳定固定，规避发动机运行过程中的振动松脱风险。材质与渲染阶段，针对排气歧管的实际应用场景，采用了耐高温铸钢的材质表现，调整金属材质的粗糙度、反光度参数，还原铸钢部件经高温氧化后的红铜质感金属表面，渲染时采用柔和的侧光打光，突出管路的曲面过渡结构、法兰与支脚的棱角细节，清晰展现各部分的结构衔接关系。设计过程中充分考虑了排气歧管的热胀冷缩特性，各分支管路的长度与弯折角度经过反复调整，尽可能降低各缸排气的干涉影响，同时保证整体结构的紧凑性，适配发动机舱内的有限安装空间，所有安装面的平面度、孔位的同轴度都在建模时做了公差预留，满足实际加工生产的精度要求，完整还原了该款大功率发动机排气歧管的全部结构特征与设计细节。
