抱箍式金属排气防雨帽结构设计

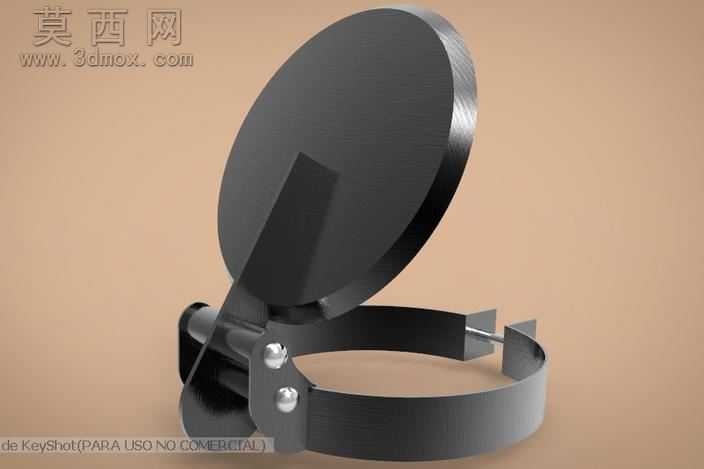

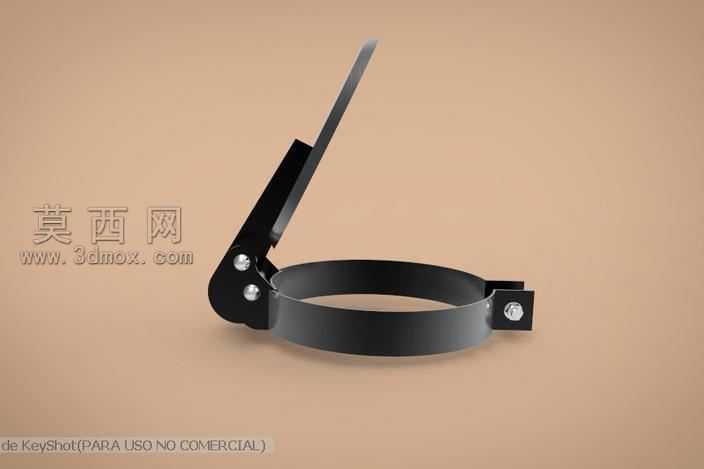

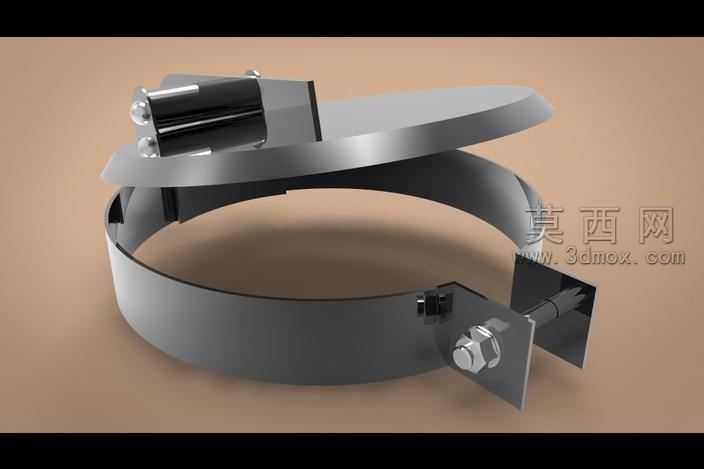

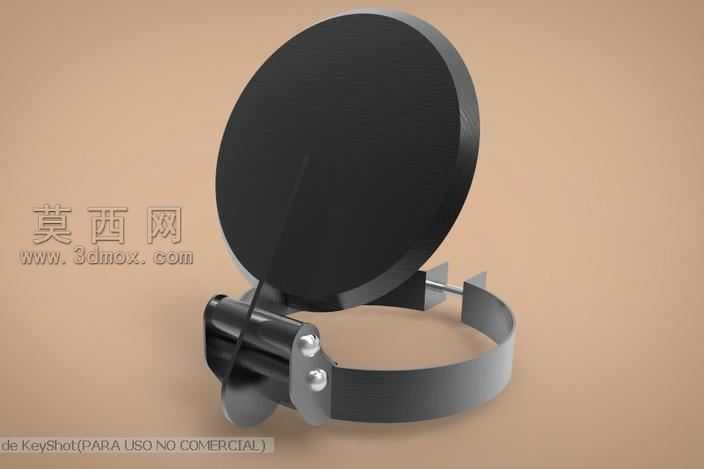

本作品为抱箍式排气雨帽三维建模作品，采用Autodesk Inventor完成全参数化建模与写实渲染，整体采用金属材质体系，还原工业级排气防雨配件的真实质感与结构细节。建模过程中首先梳理产品功能逻辑：该雨帽核心作用是覆盖排气管道顶端，在保障排气通路顺畅的同时阻挡雨水落入管道内部，同时通过抱箍结构实现与不同管径排气管道的快速紧固安装，无需额外焊接或复杂连接件。建模阶段先绘制环形抱箍的基础草图，通过拉伸、薄壁特征生成抱箍主体，对抱箍开口处的安装耳做加厚处理，预留螺栓穿装孔位，配套绘制六角头螺栓与配套螺母，添加螺纹装饰线还原紧固件细节；随后构建顶部挡雨遮板，遮板采用偏心斜置的圆盘结构，边缘做向下微卷的翻边处理，引导雨水沿遮板边缘滴落，避免雨水顺着遮板底部流入排气口；遮板与抱箍之间通过弯折的金属支撑片连接，支撑片采用钣金特征生成，预留铆接位还原真实装配关系，抱箍内侧添加细微的防滑纹理特征，模拟实际产品增大抱紧摩擦力的结构设计。材质赋予阶段，抱箍、支撑片、紧固件均赋予哑光冷轧钢材质，调整金属粗糙度参数模拟镀锌金属件的微磨砂质感，顶部遮板赋予亮面不锈钢材质，添加细微的环境反射效果，区分不同金属部件的表面处理工艺差异。渲染阶段采用暖灰色纯色背景，布置三点光源系统：主光源从侧上方打光，凸显金属部件的轮廓转折与结构层次，辅光源补亮暗部避免结构死黑，顶光模拟自然光照射效果，添加柔和的接触阴影增强模型立体感，最终渲染效果清晰展现雨帽的装配关系、各部件结构形态与金属材质质感。设计过程中充分考量产品的实用性：抱箍结构可适配一定范围内的管径，安装拆卸便捷，偏心遮板既保障足够的防雨遮挡面积，又不会过度阻挡排气气流，支撑结构简洁牢固，无多余冗余设计，完全符合工业排气配件的实用需求，建模过程中所有特征均保留参数化属性，可根据实际使用的管径尺寸快速调整抱箍直径、遮板大小等参数，适配不同规格的排气管道使用场景。
