QXR-19E型工业制冷压缩机构件设计

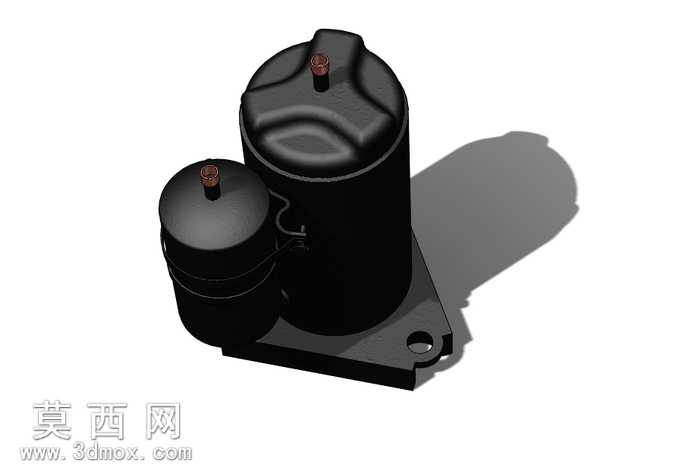

本作品为QXR-19E型压缩机的三维数字化设计成果，建模阶段依托三维参数化设计逻辑完成全构件搭建，首先对压缩机的核心功能模块进行拆解，划分为压缩腔体组件、动力连接端、管路接驳结构、密封防护壳体四大核心部分，每一部分均采用自底向上的建模思路，先绘制各基础零件的二维草图，通过拉伸、旋转、扫描等基础特征命令构建零件基体，再针对密封槽位、管路接口、安装定位孔等细节结构，采用切除、倒角、阵列等精细化特征操作完成细节处理，确保所有零件的尺寸公差匹配实际工业生产的装配要求，各配合面预留合理的装配间隙，避免干涉问题。材质与渲染阶段，针对不同构件的实际工业材质属性进行参数调配：压缩机主体的金属壳体采用哑光铸铁材质参数，调整金属粗糙度、反射率参数还原铸件表面的细微颗粒质感；密封结构件采用耐油橡胶材质，调整漫反射颜色为深黑色，添加轻微的半透明属性与低反光特性，还原橡胶密封件的视觉特征；管路接驳部件采用亮面金属材质，模拟铜质或钢制管路的金属光泽；渲染输出时采用三点布光方案，主光源提供主要照明凸显构件整体轮廓，辅光源消除暗部死黑区域，轮廓光勾勒构件边缘提升立体感，同时添加柔和的环境反射效果，让不同材质的质感区分更加清晰直观。结构设计层面，重点还原了该型压缩机的核心工作结构特征：腔体内部的压缩腔道采用流线型过渡设计，减少流体介质在腔体内的流动阻力；外部的安装定位结构设置了多组标准化安装孔位，可适配不同规格的制冷设备安装机架；管路接口采用标准化的接驳尺寸，可与通用制冷管路直接对接；密封结构采用多重卡槽设计，确保压缩腔体在工作压力下的密封性能，避免介质泄漏。设计过程中同步完成了虚拟装配校验，通过软件的干涉检查功能排查所有零件的装配干涉问题，对存在配合冲突的结构进行尺寸优化调整，确保所有活动构件的运动行程符合设计要求，静态构件的配合精度满足工业使用标准，整体模型完整还原了该型压缩机的外观形态与核心结构特征，可用于制冷设备配套选型展示、结构教学演示、产品装配模拟等多个场景。
