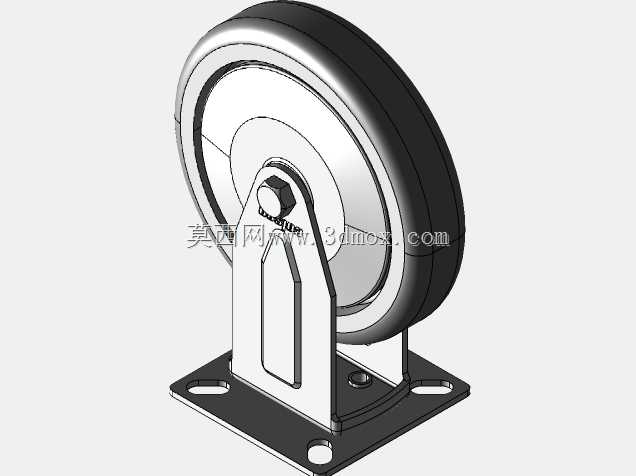

125mm固定叉式FDPE工业脚轮结构设计

这款固定叉式脚轮是工业物料转运场景中应用极为广泛的行走支撑部件，常见于轻型仓储货架、车间周转推车、商用设备机架、小型自动化输送线旁置工装台等需要定向移动的设备底部，承担设备整体承重与直线行走导向的核心作用，相较于万向脚轮，固定叉结构的脚轮在直线推行时具备更优异的方向稳定性，不会出现行进中轮体偏摆、路线偏移的问题，尤其适合长距离直线转运的作业场景，也常与同规格万向脚轮搭配使用，在设备底部形成“两定两万”的轮组配置，兼顾转向灵活性与直行稳定性。从功能特性来看，这款脚轮采用PP材质轮毂搭配TPE胎面的组合结构，胎面硬度控制在75邵氏A区间，既保证了轮体滚动时的足够支撑强度，避免长期承重出现胎面塌陷变形，又能通过TPE材质的微弹性吸收地面微小凸起带来的震动，推行时噪音更低，不会划伤环氧地坪、实木地板、瓷砖等常见的车间与商用地面，适配普通轴承的转动结构，滚动阻力小，空载或额定负载下推行都十分顺畅，额定承载能力可达120kg，能够覆盖绝大多数轻型工业设备与商用置物设施的承重需求。在设计思路上，这款脚轮采用一体式固定叉支架结构，支架通过弯折成型与加强筋设计提升整体抗冲击性能，支架与轮体的连接部位采用螺栓锁紧结构，保证轮体转动时的同轴度，避免长期使用出现轮体晃动、支架变形的问题；顶部的安装底板采用方形四孔安装设计，安装孔位做了沉台处理，螺栓锁紧后螺帽不会突出底板平面，保证支架与设备底部安装面完全贴合，受力均匀不会出现局部应力集中。从尺寸与安装边界来看，这款脚轮轮体直径为125mm，属于中型脚轮的常规尺寸范畴，安装底板的孔距符合行业通用的安装标准，不需要对设备底部安装位做特殊改孔就能直接替换同规格的其他固定脚轮，轮体转动时的回转半径完全控制在支架轮廓范围内，安装后不会出现轮体与设备底部构件剐蹭的问题，支架底部的离地间隙经过合理测算，即使经过地面小幅度的坡度变化或者接缝凸起，也不会出现支架剐蹭地面的情况，适配绝大多数平整硬化的室内作业地面使用场景。
