黄铜阀体直动式电磁阀三维结构设计

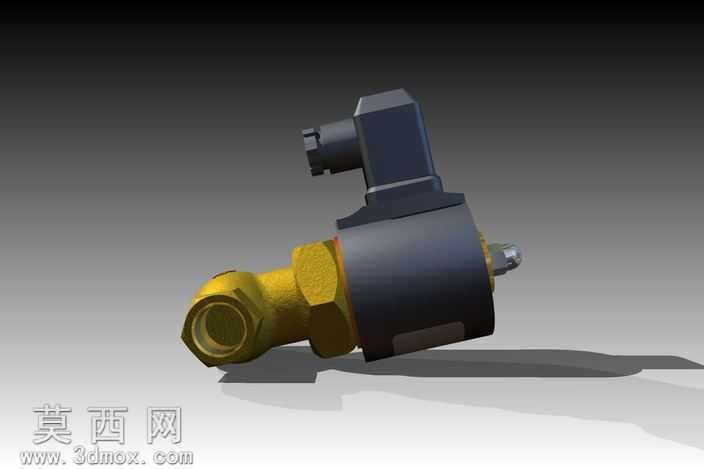

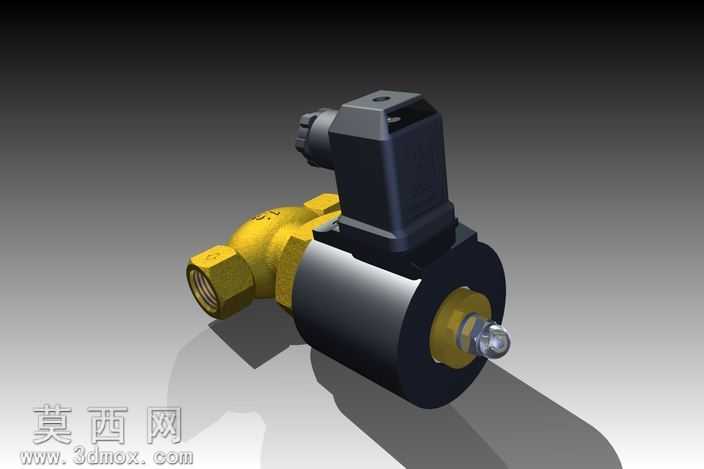

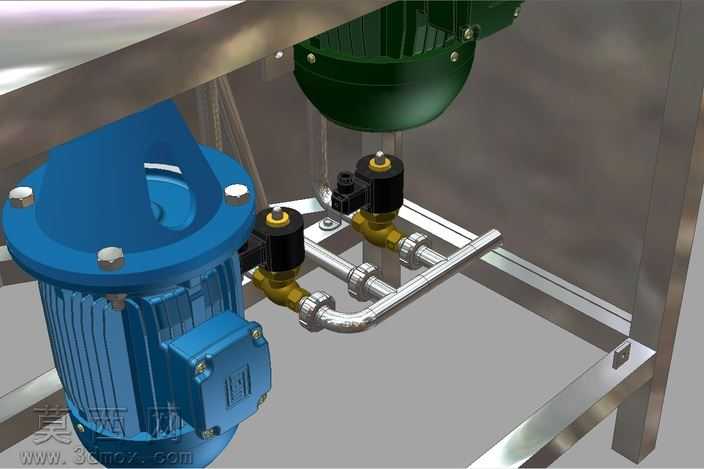

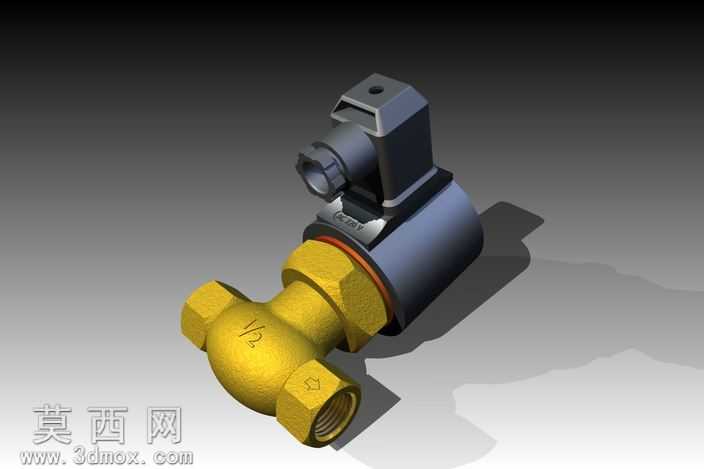

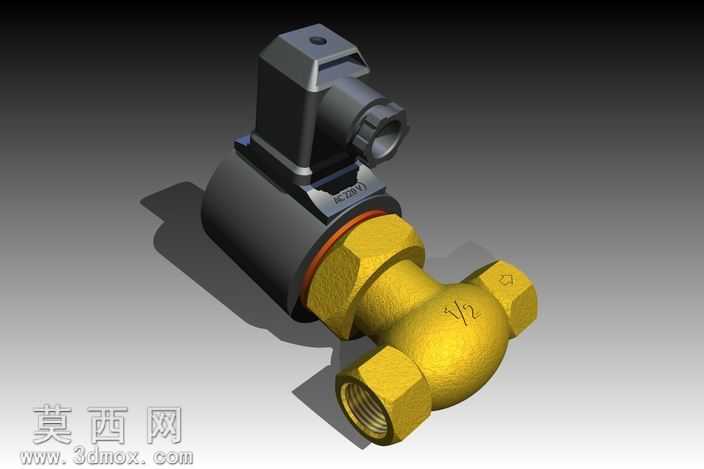

本电磁阀三维模型采用主流三维机械设计软件完成全参数化建模，建模过程严格遵循工业电磁阀的实际生产尺寸规范，对阀体、电磁驱动头、密封组件、连接端口等所有结构进行1:1等比例还原，整体结构无破面、无冗余特征，各部件间的装配约束完全符合实际装配逻辑，可直接用于装配干涉检查、结构原理演示以及后续的工程图导出工作。模型渲染阶段针对不同部件的材质特性做了精细化的材质参数调整，阀体部分采用锻造黄铜材质，还原了黄铜金属特有的暖金色金属光泽，同时添加了符合实际锻压工艺的细微表面肌理，避免材质表现过于塑料化；上部的电磁驱动外壳采用哑光黑色工程塑料与金属接线端的组合材质，接线端口的金属螺纹、外壳表面的标识刻字都做了细节还原，密封部位的橙色橡胶密封圈也还原了橡胶材质的半哑光弹性质感，搭配柔和的影棚级布光渲染，完整呈现出电磁阀的真实外观质感。结构设计上，该电磁阀为常闭直动式结构，下部阀体采用两通式流道设计，两端为标准内螺纹连接端口，可直接适配对应通径的工业管路，阀体中部的阀腔与上部电磁驱动模块通过密封压盖实现可靠连接，电磁模块内部的动铁芯、静铁芯、复位弹簧等结构都做了完整的内置建模，可通过爆炸视图清晰展示内部的动作逻辑：通电时电磁线圈产生磁力驱动动铁芯抬升，打通阀腔流道实现介质导通，断电时复位弹簧推动动铁芯回落，切断流道实现截止。整体设计思路围绕工业常用管路流体控制场景展开，兼顾了外观还原度与结构准确性，既可以作为工业设计教学中的阀类产品建模参考案例，也可用于流体管路系统的三维布局装配演示，模型的参数化特征支持后续根据不同通径、不同压力等级的需求快速调整尺寸参数，适配不同的应用场景需求。
