带安装底座的管道伸缩支撑固定座

这款伸缩管座主要应用于民用给排水、工业流体输送管线、卫浴五金管路、小型设备气动液压管路的安装固定场景，尤其适配需要微调管道安装高度、补偿管线小范围轴向位移的布设工况，能够在墙体、设备机架、安装基面与圆形管道之间形成稳定的支撑连接，避免管线因自重下垂、运行振动产生接口松脱、管路变形渗漏的问题，同时可吸收管线因温度变化产生的微量伸缩量，降低管路应力集中带来的破损风险。

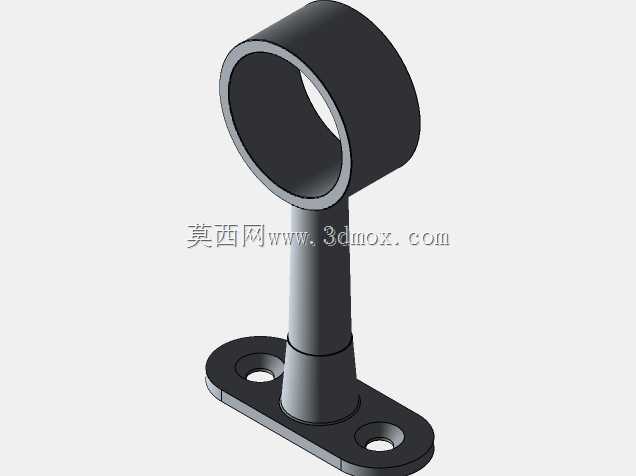

产品整体采用分体式承托结构设计，上部为整圆环形的管道抱合腔体，环体内壁做了等径圆弧处理，能够与适配外径的圆形管道外壁完全贴合，不会出现局部应力压伤管道外壁的情况，环形腔体的轴向宽度经过优化，既保证足够的接触承托面积分散管道载荷，又不会占用过多管线布设空间。中间连接段为渐变锥台过渡的支撑立柱，相比等径直柱拥有更优的抗弯折、抗剪切性能，能够稳定承载上部管道的垂直载荷与横向振动载荷，立柱段预留了高度伸缩调节余量，可根据现场安装的实际基面落差、管线标高要求调整支撑高度，适配不同的安装间隙需求。下部为腰型法兰式安装底座，底座上对称开设两个圆形安装过孔，腰型的底座轮廓在保证安装结构强度的前提下，减少了底座与安装基面的接触面积，降低了对安装基面平整度的要求，两个安装孔的孔距经过标准化设计，适配常规的膨胀螺丝、机丝螺丝安装规格，可直接固定在水泥墙面、金属机架、木质柜体等多种材质的安装基面上。

设计过程中重点考量了安装便捷性与长期使用的可靠性，整体结构无多余零散部件，安装时先将底座通过紧固件固定在预设安装位置，调整好立柱支撑高度后，将管道穿入上部环形承托腔即可完成固定，无需额外的复杂调校。环形承托腔的内径公差控制在合理范围，既保证管道穿装顺畅，又能避免间隙过大导致管道晃动；支撑立柱的锥度过渡设计让应力传递更顺畅，不会在立柱与底座、立柱与环座的连接位置出现应力断裂隐患；底座的安装孔做了沉台处理，安装后螺丝头部不会突出底座表面，避免出现刮蹭、积尘的问题。整体外形简洁流畅，没有多余的突出棱角，既可以用于明装管线的外露支撑，也可适配设备内部的隐蔽管路固定，安装后不会影响周边其他部件的布设，支撑高度的调节范围覆盖了常规家装、小型工业设备管路安装的常见高差需求，无需额外定制垫片调整高度，大幅降低现场安装的调整工作量。
