约克水冷制冷机组结构三维设计

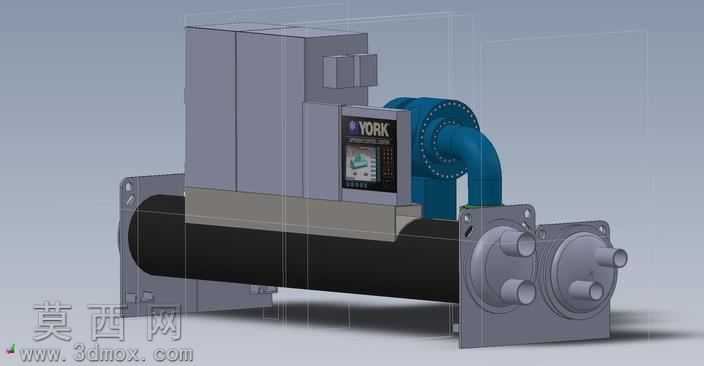

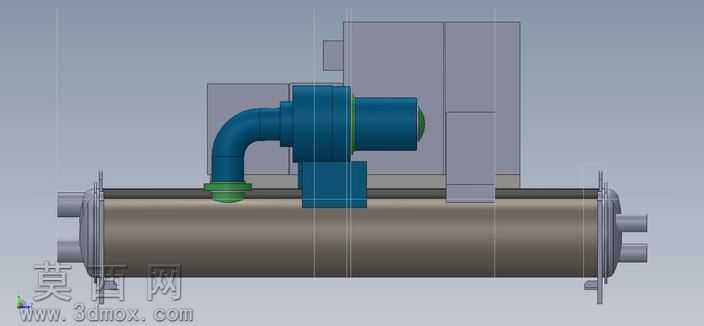

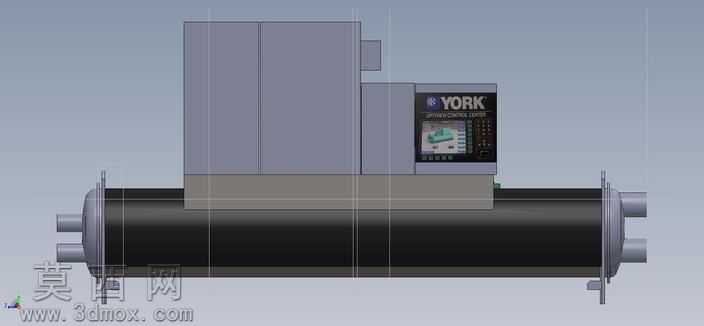

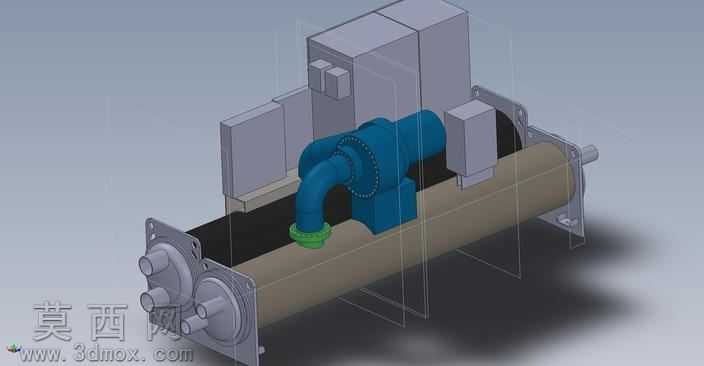

本模型为约克品牌水冷式冷水机组的三维数字化设计成果，建模过程严格遵循商用制冷机组的真实结构比例与装配逻辑，完整还原了设备的核心组成部分。建模阶段首先梳理冷水机组的功能模块划分，将整体拆分为压缩换热单元、电控控制单元、管路连接单元、安装固定单元四大模块，逐一进行零件级建模后按照实际装配约束完成整体组装。换热筒体部分采用回转类特征建模，精准还原筒体两端的法兰接口、端盖结构以及筒体表面的安装定位点位，还原了双换热腔的内部布局逻辑，保证管路接口的位置、尺寸与真实产品一致。上方的电控箱体部分采用钣金类建模逻辑，还原了箱体的拼接结构、散热开孔、操作面板的嵌入结构，面板上的品牌标识、操作显示屏、控制按键区域都做了精细化的特征还原，保证外观辨识度。两侧的管路接头部分还原了快接法兰、密封端面、定位凸台的细节结构，底部的安装支架采用型材焊接结构的建模逻辑，还原了支架的折弯造型、安装固定孔位、加强筋结构，保证安装结构的合理性。材质渲染阶段，换热筒体采用哑光黑色金属材质模拟真实的保温外壳质感，电控箱体采用浅灰色哑光钣金材质，金属管路部分做了金属拉丝质感处理，安装支架采用深灰色喷涂金属材质，操作面板区域做了玻璃屏幕的半透明反光效果，整体渲染效果贴近真实设备的工业质感。设计过程中重点考量了各部件的装配干涉问题，所有连接部位的配合尺寸都做了对应约束，可直观展示冷水机组的整体布局与部件连接关系，能够用于暖通制冷方案展示、设备安装布局模拟、产品结构教学演示等场景，清晰呈现水冷冷水机组的典型结构组成与外观特征。
