摩托车改装升高脚踏总成结构设计

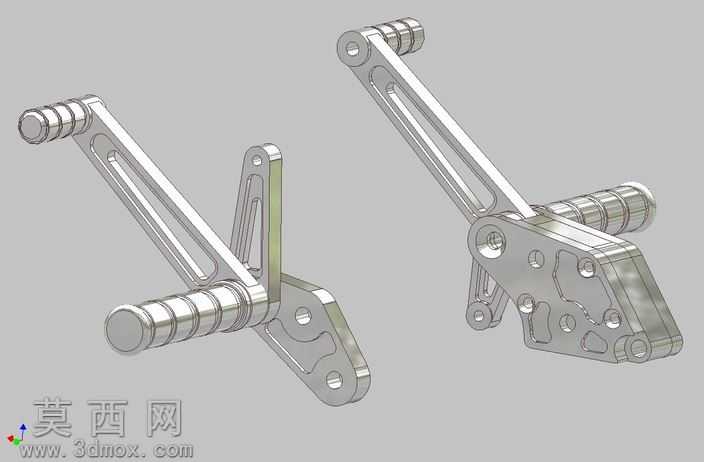

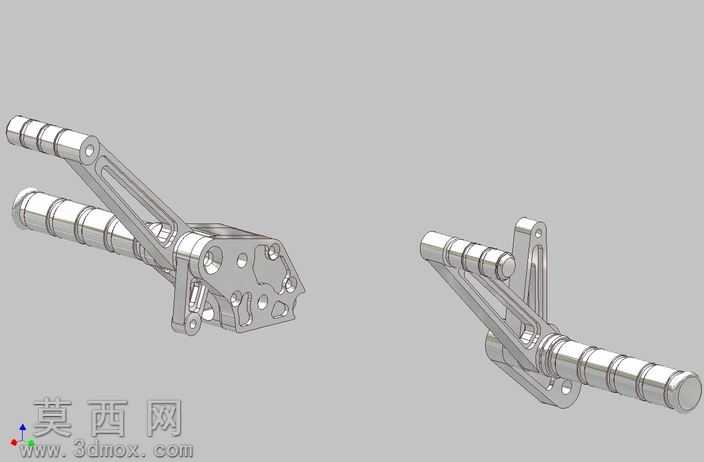

本作品为摩托车改装用升高脚踏总成的三维参数化模型，建模过程遵循机械零部件设计的基准统一原则，首先以脚踏安装基座的安装孔位为核心基准，绘制整体布局草图，明确左右对称脚踏的相对位置、安装角度以及操作行程范围，确保改装后脚踏位置符合赛道骑行或激进驾驶的人机工程需求，避免骑行过程中腿部与车身部件发生干涉。建模阶段采用多实体建模方式拆分零部件，分别构建脚踏杆、安装支架、连接摇臂、固定基座等独立零件，对脚踏杆表面的防滑滚花结构采用阵列特征完成，保证滚花间距均匀、凸起高度一致，模拟真实金属脚踏的防滑触感；安装支架部分采用轻量化镂空设计，在保证结构强度的前提下去除非受力区域的多余材料，通过筋条布局优化受力传递路径，让骑行时脚部施加的踩踏力能够均匀分散到各个安装点位，避免应力集中导致的部件断裂。模型的装配过程严格按照实际机械装配逻辑添加配合约束，旋转铰接部位保留合理的活动间隙，模拟真实脚踏的折叠、调节功能，所有安装孔位的尺寸、孔距均参考主流改装车型的安装标准设计，具备实际生产参考价值。材质渲染阶段，整体部件赋予哑光金属铝合金材质，调整材质的粗糙度、反射率参数还原CNC加工金属的细腻质感，对铰接部位的销轴部分赋予稍亮的金属铬材质，区分不同部件的加工工艺差异；渲染时采用柔和的工业产品布光方式，通过多角度光源突出部件的镂空结构轮廓、棱边倒角细节以及曲面过渡效果，清晰展现脚踏总成的整体造型与结构层次。设计过程中充分考虑改装配件的实用性，脚踏杆的踩踏位置做了加长处理，增大脚部接触面积，安装支架预留多组调节孔位，可根据不同骑手的身高、骑行姿势调整脚踏的高度与前后位置，兼顾日常街道骑行与赛道激烈驾驶的使用需求，整体结构无冗余设计，在实现轻量化的同时保证部件的抗冲击强度，能够承受骑行过程中频繁踩踏、紧急制动带来的载荷，还原了高性能改装脚踏的真实结构与设计特点。
