小型曲柄往复式电动钢锯结构设计

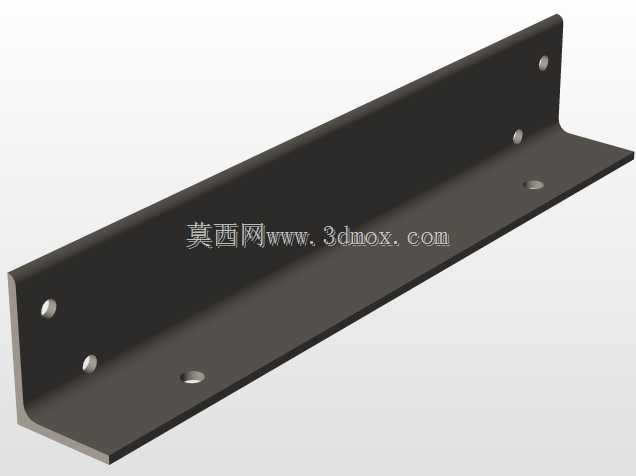

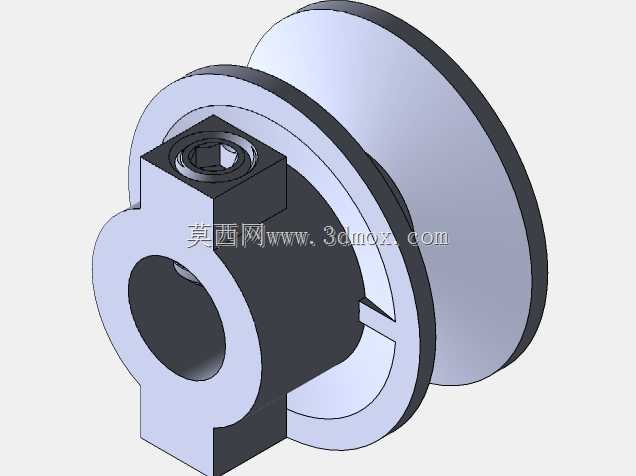

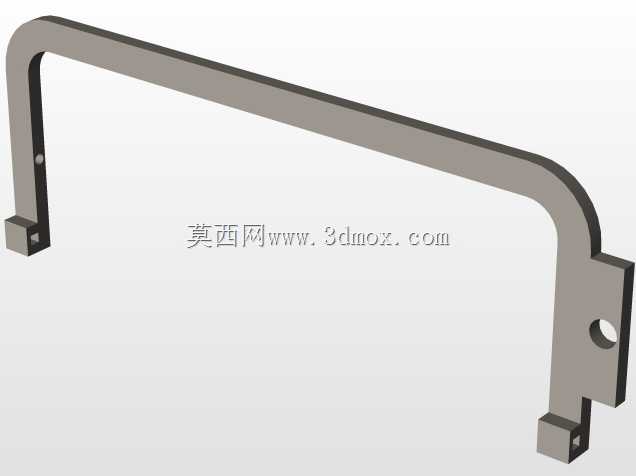

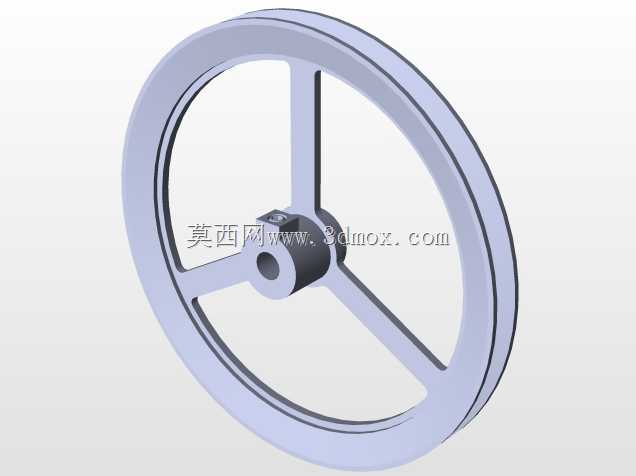

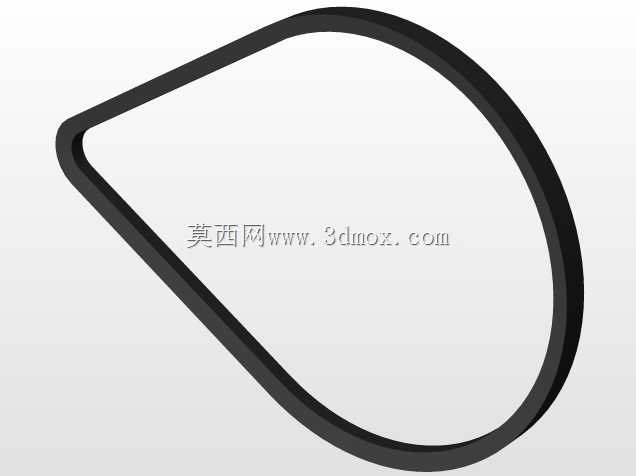

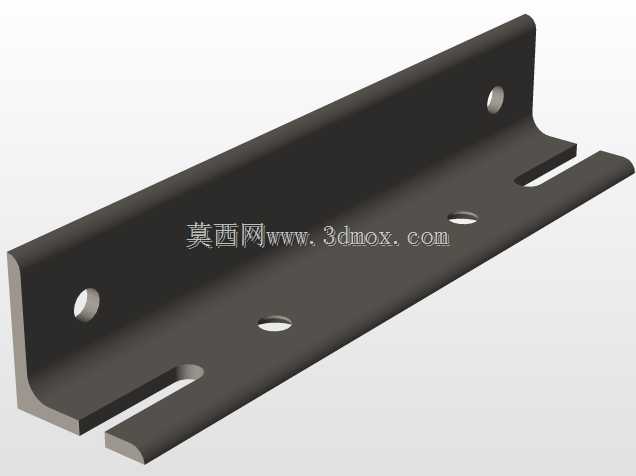

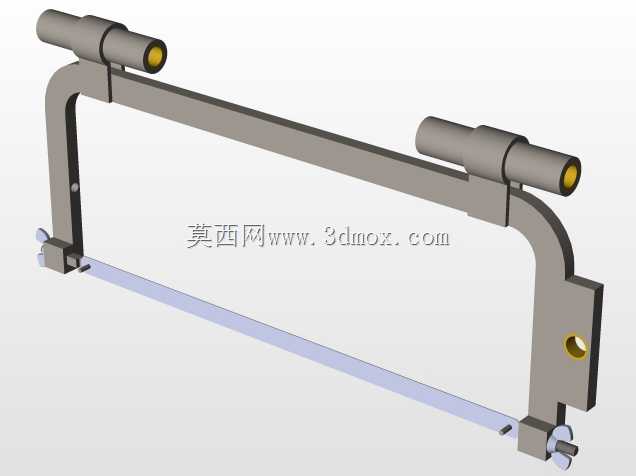

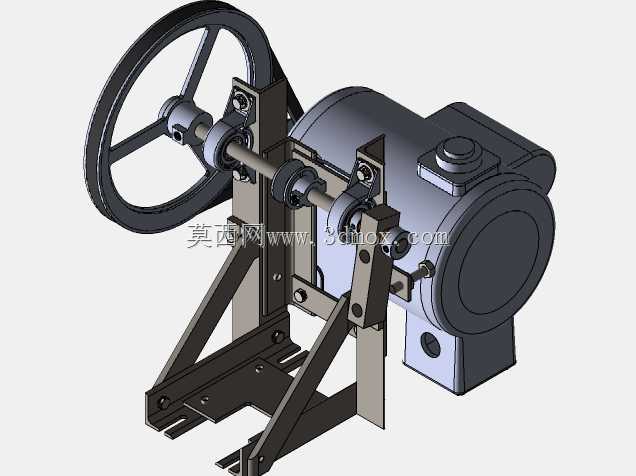

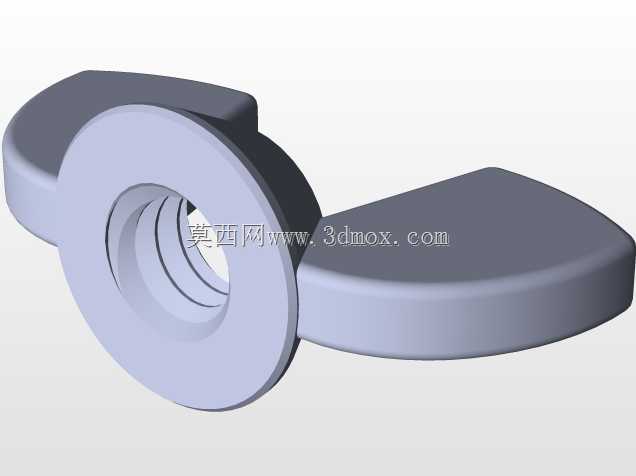

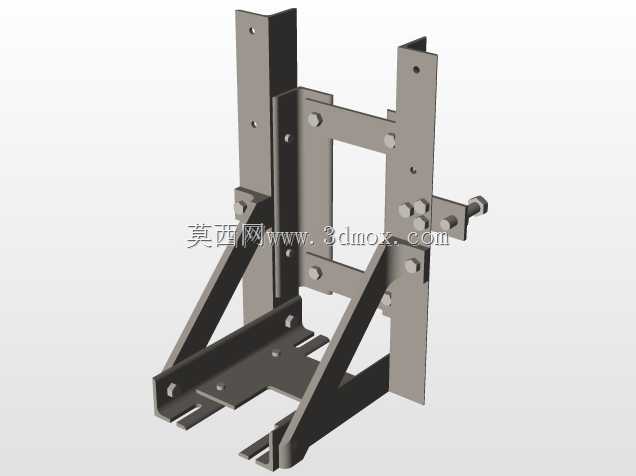

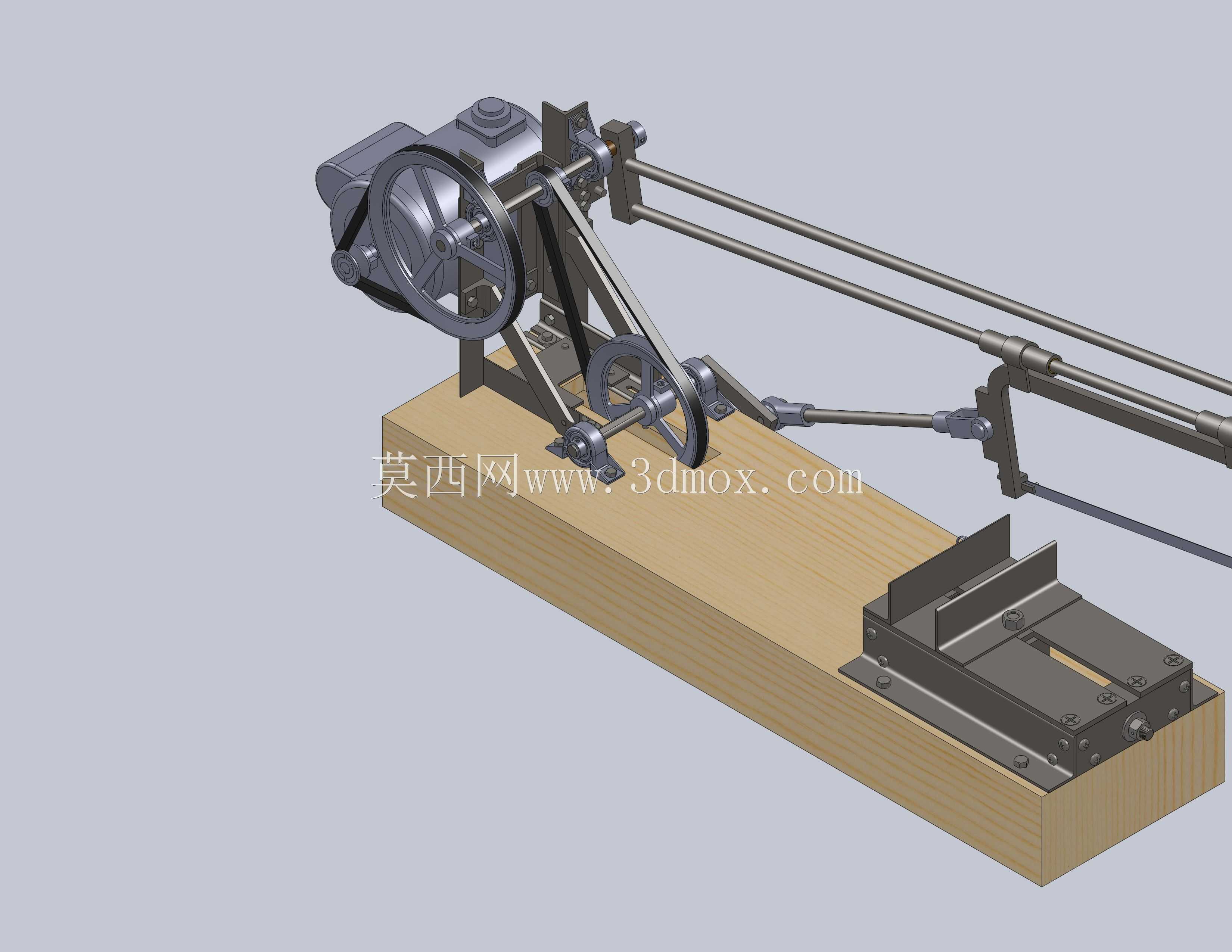

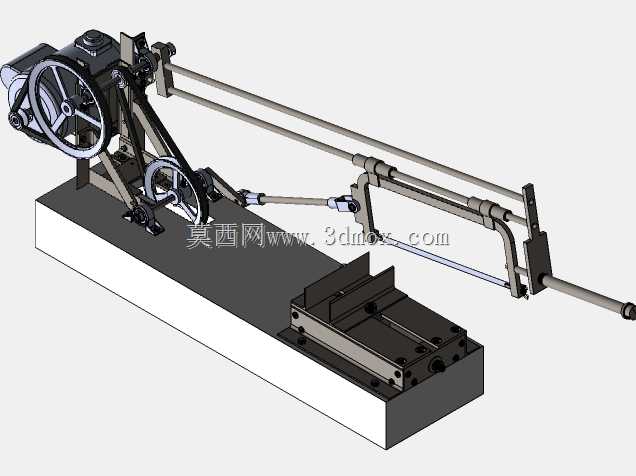

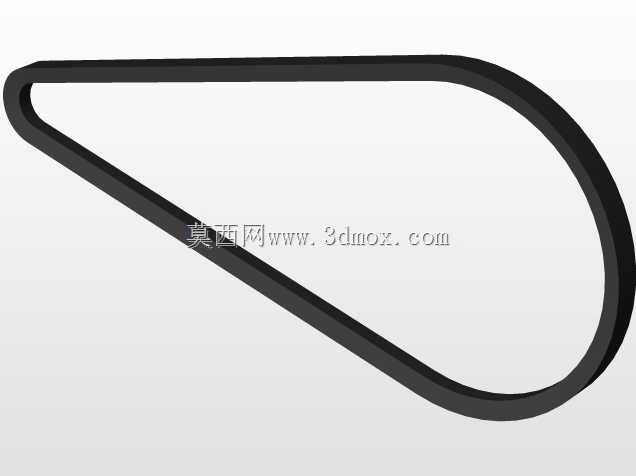

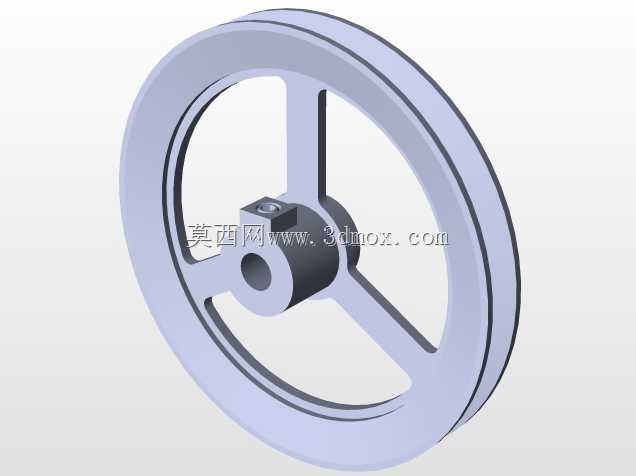

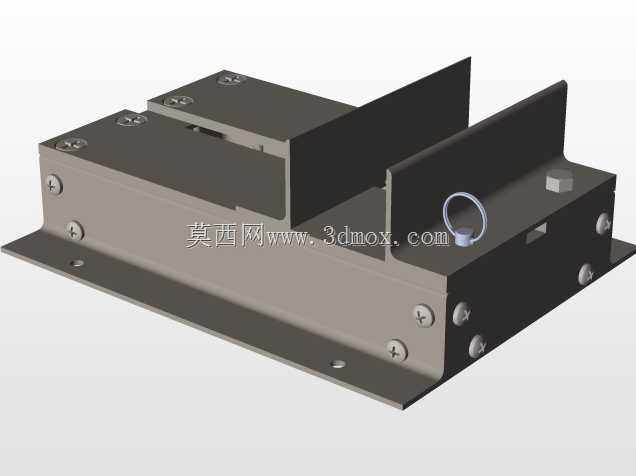

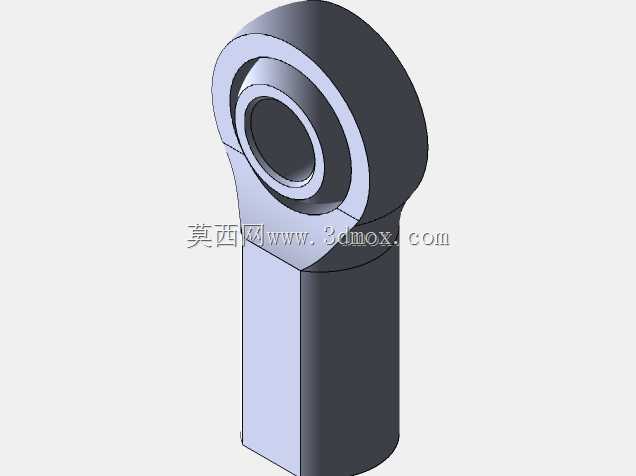

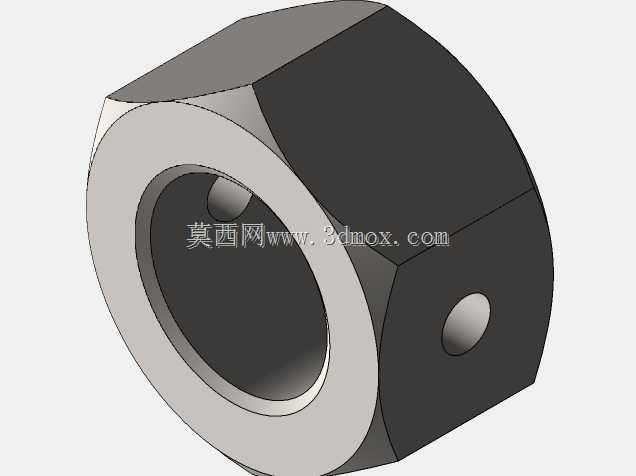

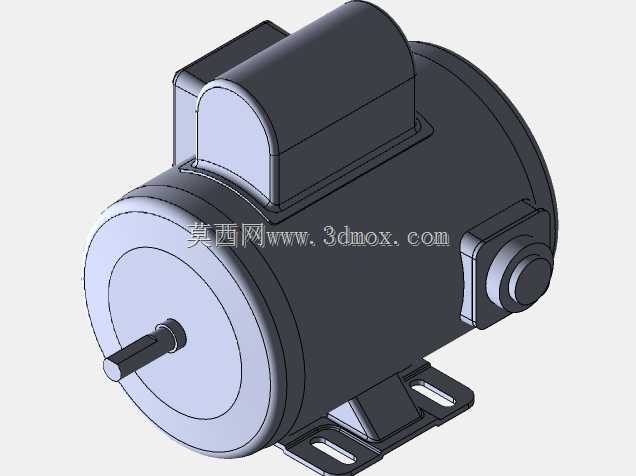

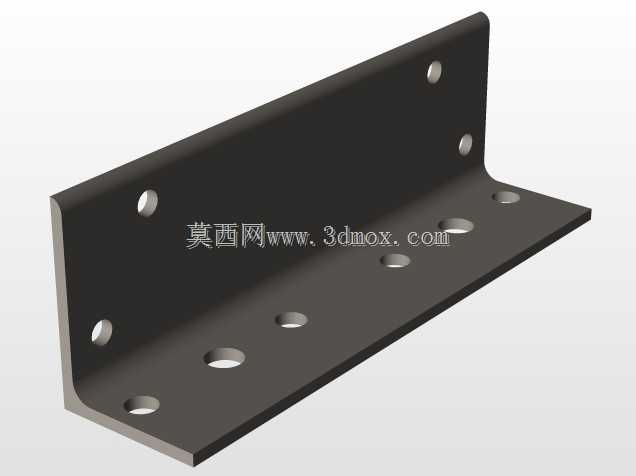

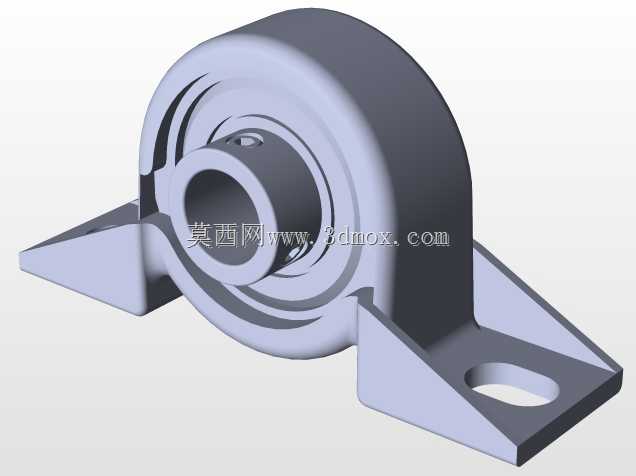

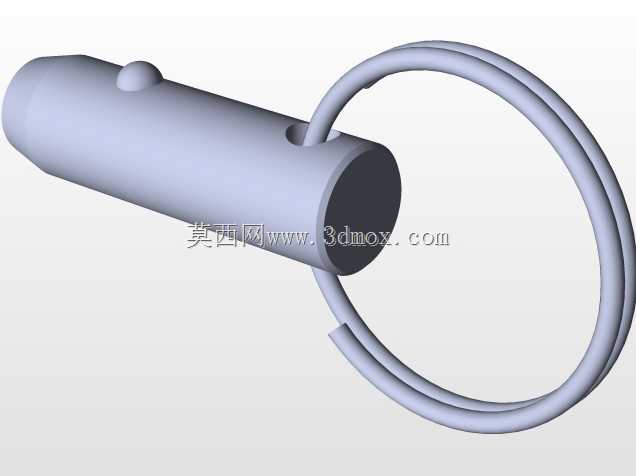

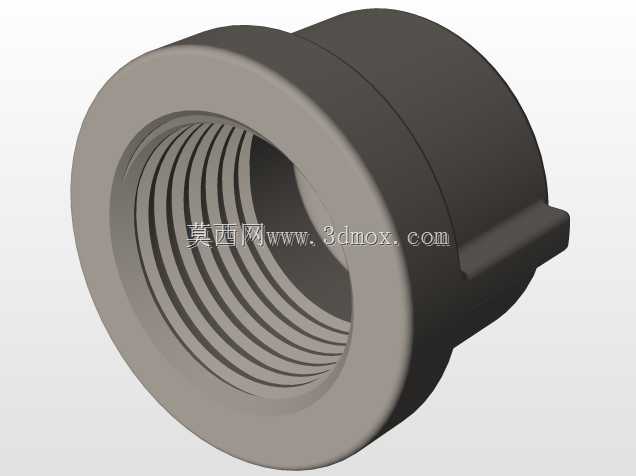

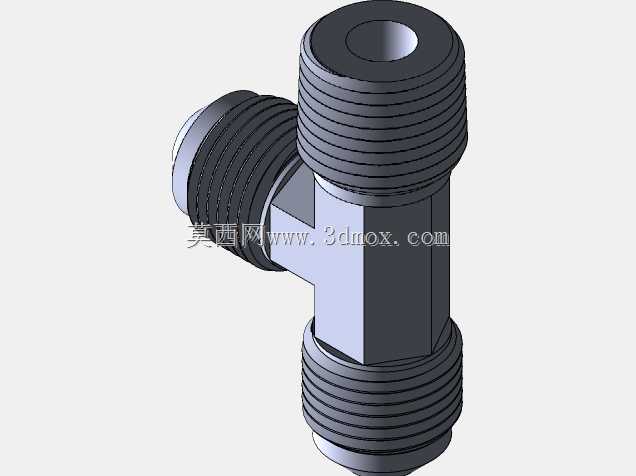

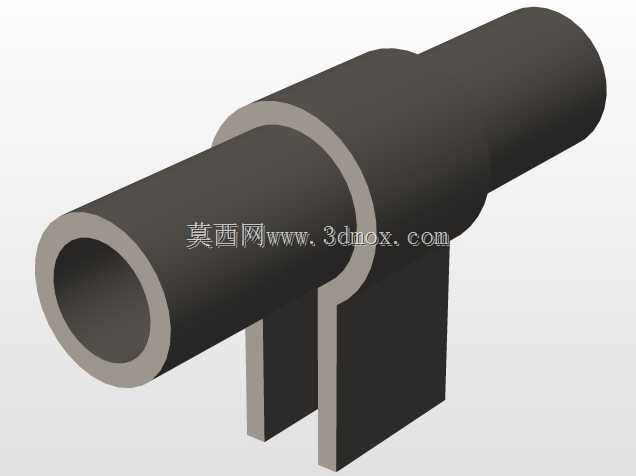

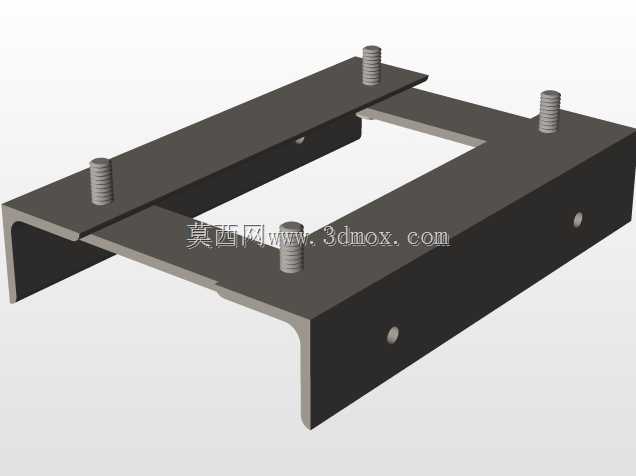

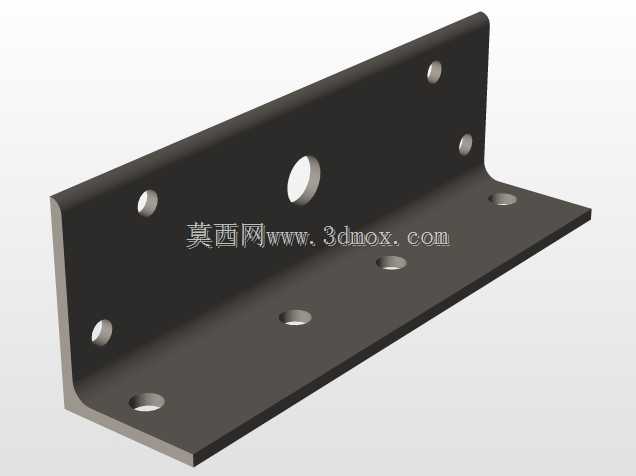

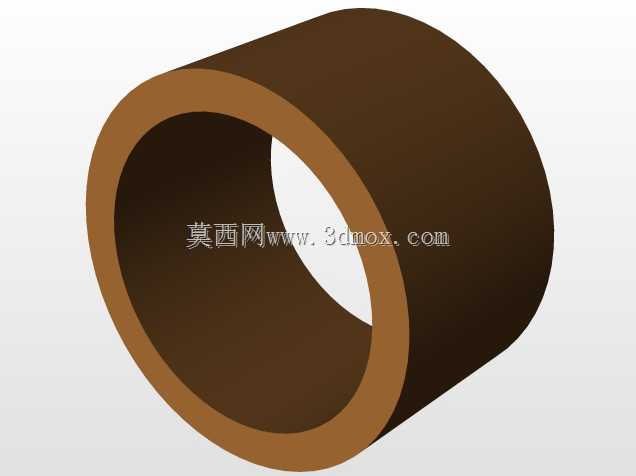

这款往复式电动锯切设备，主要面向小型五金加工、维修工坊、模型制作场景的金属下料需求，可完成扁钢、方钢、小型型材及硬木、工程塑料等材质的直线锯切作业，相比手持钢锯能大幅降低操作人员劳动强度，锯切切口平直度更易控制，适合小批量、多批次的零散下料工序，无需占用大型锯床的设备排期，在街边维修铺、校园金工实训基地、个人DIY工作间都有很高的适配性。设备整体采用曲柄滑块机构作为动力传动核心，动力端通过带轮完成一级减速，将电机的高转速低扭矩输出转化为锯弓的低速大推力往复运动，传动链路中设置的飞轮结构可储存曲柄转动的惯量，抵消锯切行程中负载突变带来的转速波动，让锯切过程更平稳，避免卡锯、跳锯问题。设计阶段原本规划机架连接部位采用焊接工艺，考虑到个人制作者的加工条件限制，绝大多数连接点位都改为螺栓紧固结构，无需专业焊接设备即可完成整机组装，后期维护时拆解更换易损件也更便捷，外购件仅需准备标准动力电机、传动带、螺栓紧固件、锯条等通用配件，采购门槛极低。设备底座采用实木或型材拼接的长条形基座，既可以通过螺栓固定在工作台面，也可直接放置在平整地面依靠自重保持稳定，基座前端预留了工件夹持工位的安装位置，配套的可调式虎钳结构可根据工件尺寸调整夹持范围，适配不同规格的待锯切物料，锯弓的往复行程经过匹配设计，可覆盖常规小型下料的锯切深度需求，传动杆件的铰接点都设置了润滑注油位，长期使用时可定期加注润滑脂降低铰接磨损。整机的安装边界控制在小型工作台可容纳的范围内，无需预留过大的操作空间，锯条张紧结构采用可调式螺栓设计，可根据锯条规格、锯切材质调整张紧力，避免锯条过松跑偏或过紧断裂，传动部位的外侧可按需加装防护挡板，避免操作时衣物、工具卷入传动链路，提升作业安全性。从结构设计角度看，这套方案没有采用复杂的非标定制零件，绝大多数结构件都可通过普通金工设备加工完成，传动逻辑简单可靠，故障率低，即使是机械设计初学者也能通过这套模型理解曲柄往复机构的实际应用方式，掌握减速传动、负载匹配、结构紧固的实际设计要点。
