大理石加工用玩具仿真传动结构

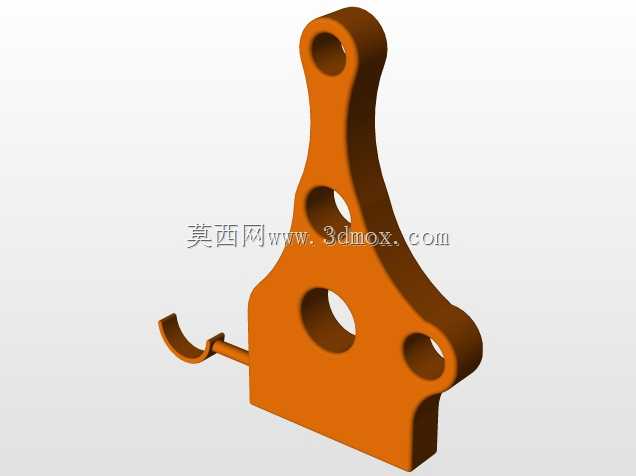

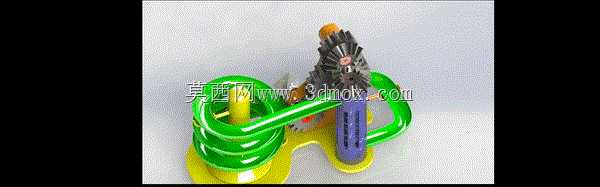

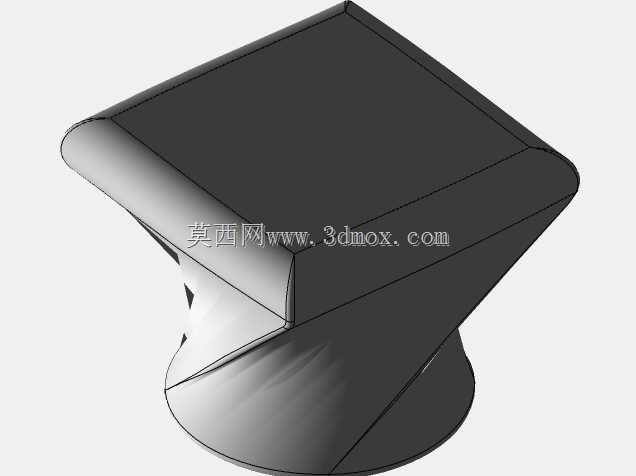

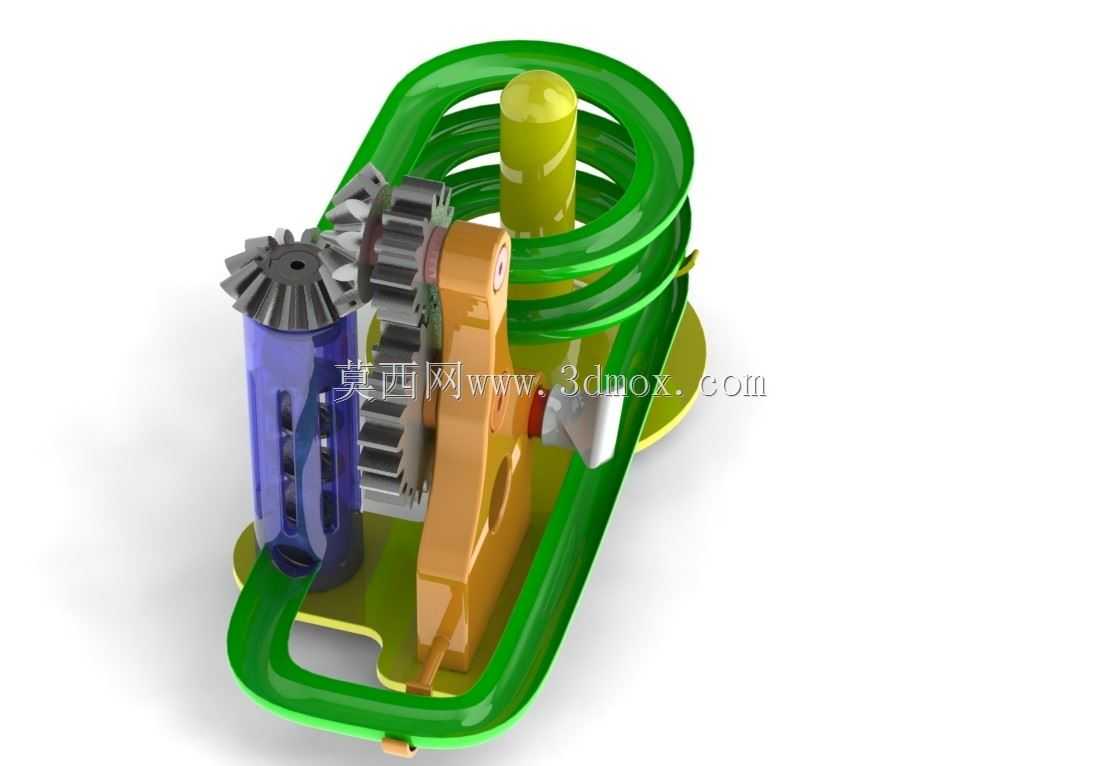

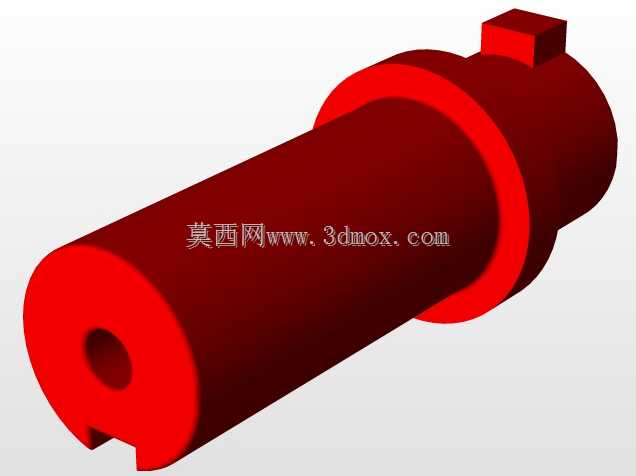

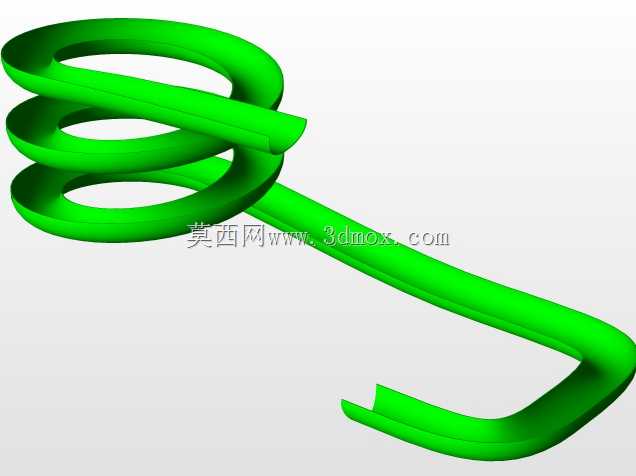

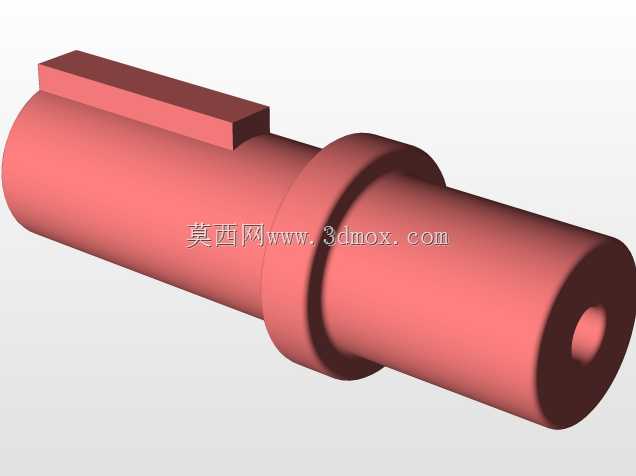

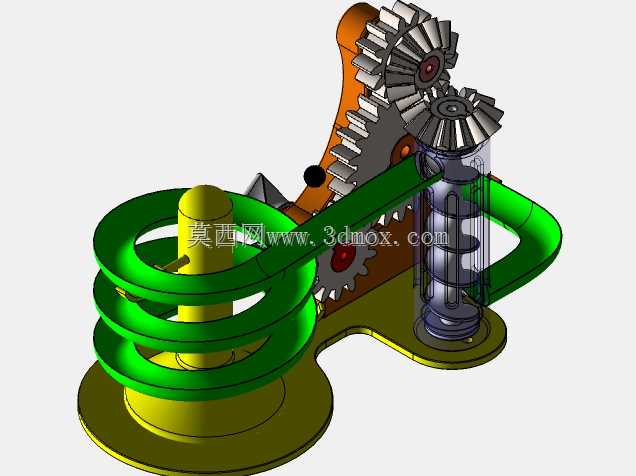

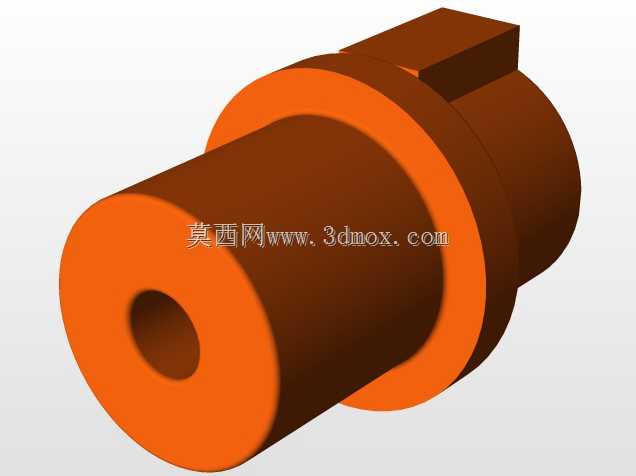

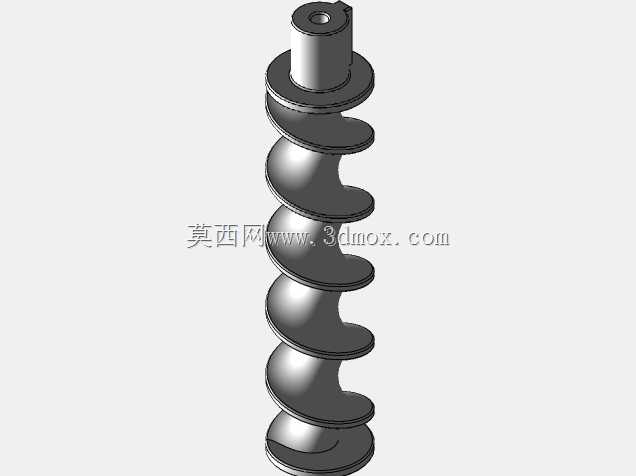

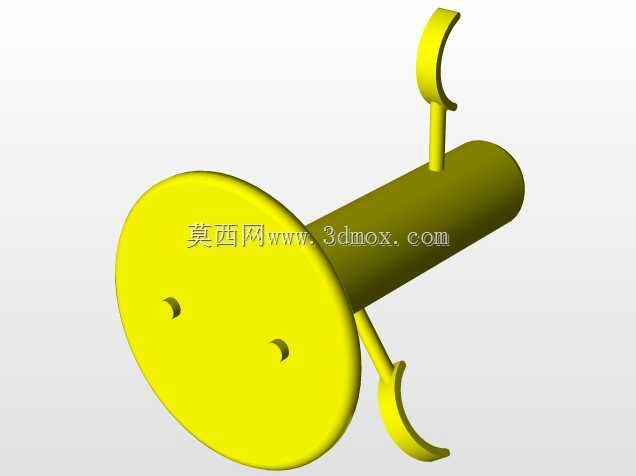

这套结构最初的设计出发点，是面向小型石材加工场景下的趣味演示教具开发，同时也可作为桌面级机械传动展示装置使用，核心功能是通过齿轮组的动力传递，实现大理石小球在螺旋轨道内的循环输送，直观展示空间齿轮传动的运动逻辑。从结构布局来看，整套装置的安装底座采用一体化平板设计，预留了四个沉头安装孔位，可直接固定在桌面或展示台面上，整体安装边界控制在300mm×220mm的矩形范围内，垂直方向最高处距安装面210mm，不会占用过多展示空间，适合教学场景的桌面摆放。传动部分采用两组锥齿轮实现垂直方向的动力换向，输入轴端预留了标准手摇柄连接位，也可根据需求适配小型低速电机实现自动运转，齿轮模数选取1.5模，齿部做了等强度修形，手动驱动时的传动阻力控制在2N·m以内，操作手感顺滑无卡滞。螺旋输送轨道采用等螺距螺旋面设计，螺距设置为45mm，轨道槽宽12mm，刚好适配直径10mm的标准大理石小球，轨道外侧做了2mm高的挡边，避免小球运转过程中脱出，轨道底部与底座衔接处做了平滑过渡导槽，小球从螺旋轨道末端落下后，可顺着导槽进入垂直提升结构的进料位。垂直提升部分采用透明套筒内置螺旋导叶的结构，套筒采用透明PC材质制作，可直观观察内部小球的提升过程，导叶与锥齿轮输出轴同轴连接，转速与输入手摇柄的转速比设置为1:3，手摇转速控制在60r/min时，小球的提升速度约为90mm/s，运转节奏平缓，适合演示观察。整套结构的零件拆分充分考虑了3D打印与小批量机加工的工艺可行性，所有传动配合面的公差均按IT7级设置，齿轮轴与安装座的配合处预留了标准铜套安装位，长期运转时的磨损量可控，不需要频繁维护。在实际应用场景中，这套结构既可以作为机械原理课程的辅助演示教具，帮助学习者理解空间齿轮传动、螺旋输送的基本原理，也可作为文创类桌面摆件的核心结构，替换不同外观的外壳后即可做成不同风格的动态装饰装置，结构的拓展性较强，可根据需求调整螺旋轨道的圈数、齿轮的传动比，适配不同尺寸的小球与不同的运转速度要求。
