带分型面结构的塑料罩注塑成型件

项目分类:3D模型 发布时间:2021-10-16 ID:323138
  • 带分型面结构的塑料罩注塑成型件
  • 带分型面结构的塑料罩注塑成型件
  • 带分型面结构的塑料罩注塑成型件

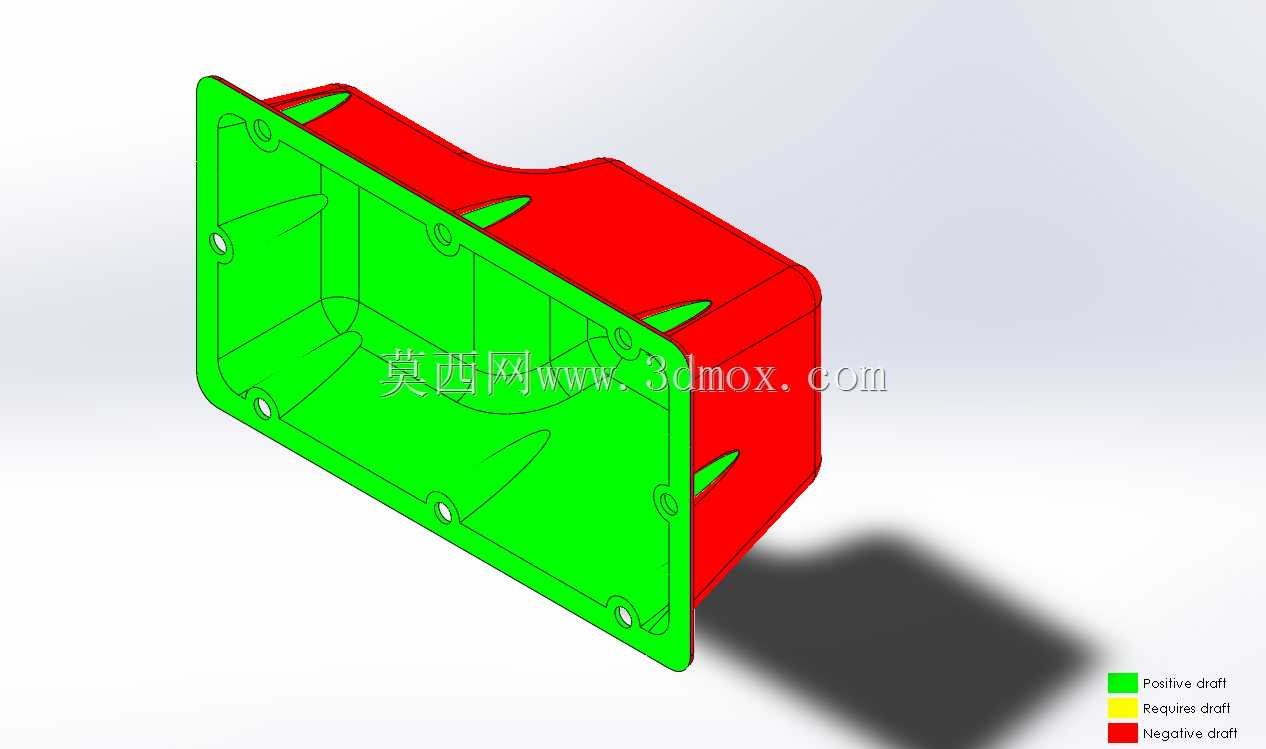

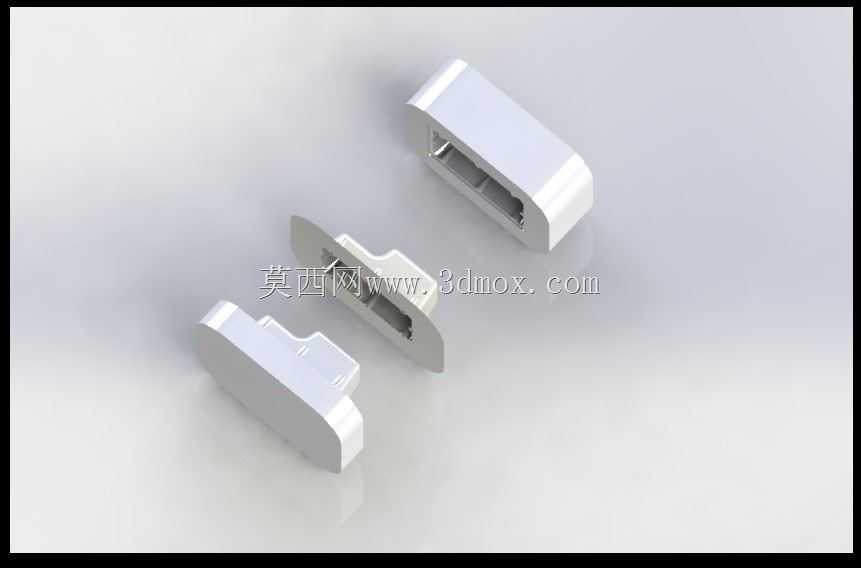

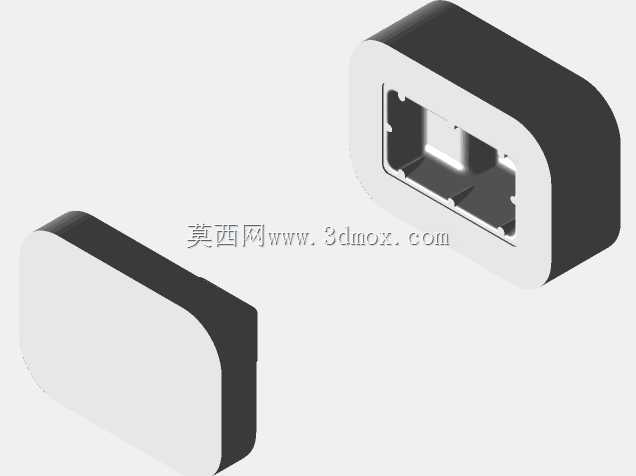

这款塑料罩属于小型设备的外置防护壳体类注塑件,日常多应用在小型机电控制盒、车载外置接线模块、民用小家电的内部组件防护场景中,核心作用是隔绝外界粉尘、水汽接触内部电子或机械构件,同时通过自身的结构限位完成与基座的快速装配,避免内部组件在设备运行振动过程中出现移位、松脱的问题。从结构设计逻辑来看,整个罩体采用一侧开放的盒式腔体结构,开放侧为安装贴合面,也就是图中绿色标识的分型贴合区域,该区域沿边缘均匀布置了多个安装孔位,孔位周边做了局部加厚的凸台处理,避免螺丝锁附时塑料件出现应力开裂,同时凸台的高度刚好匹配安装基座的定位沉台,装配时可以直接通过凸台与沉台的配合完成预定位,不需要额外的治具辅助对位,能有效提升产线装配的效率。罩体的非安装侧也就是图中红色标识的区域,为外观与结构加强结合的设计,外侧根据内部组件的排布做了局部的凸起避让,避免注塑成型后出现壁厚不均导致的缩痕问题,同时在腔体内部的转角位置,布置了多个三角形的加强筋,筋位的厚度控制在主体壁厚的0.6倍左右,既可以提升整个罩体的抗冲击、抗形变能力,又能避免筋位过厚导致的表面缩水缺陷,保证外观面的平整度。从分型设计的角度,图中绿红两色的分界位置就是注塑模具的主分型面,分型面沿着安装贴合面的外缘布置,没有跨越外观面区域,能最大程度减少分型线对外观质量的影响,同时绿色标识区域属于模具动模侧的成型区域,该区域的脱模斜度按照1.5度设计,保证开模时塑件可以顺利留在动模侧,通过顶杆顶出时不会出现顶白、变形的问题;红色标识区域属于定模侧的成型区域,外观面的脱模斜度控制在1度,既满足脱模需求,又能尽量减少斜度对外观造型的影响。安装边界方面,整个罩体的安装面为平面结构,所有安装孔的位置度公差控制在0.1mm以内,保证与基座装配时不会出现孔位错位的问题,罩体的内部腔体尺寸根据被防护组件的最大外轮廓预留了0.8mm的装配间隙,避免组件装入时出现卡滞,同时腔体内部的避让凸起位置,刚好对应内部组件的最高点位,不会出现组件与罩体内壁干涉的情况。在实际模具设计的过程中,该塑件的进胶点选择在非外观面的加强筋交汇处,采用侧浇口进胶,熔体填充时可以顺着筋位流向整个腔体,减少填充过程中的熔接痕,同时浇口去除后不会在外观面留下痕迹,满足外观件的质量要求。冷却水路的布置沿着罩体的外形轮廓环绕设置,距离型腔壁的距离保持在15mm左右,保证整个塑件冷却均匀,减少成型后的翘曲变形量,让安装面的平面度控制在0.05mm以内,保证装配后与基座之间的缝隙均匀,不会出现局部缝隙过大导致的防护失效问题。
