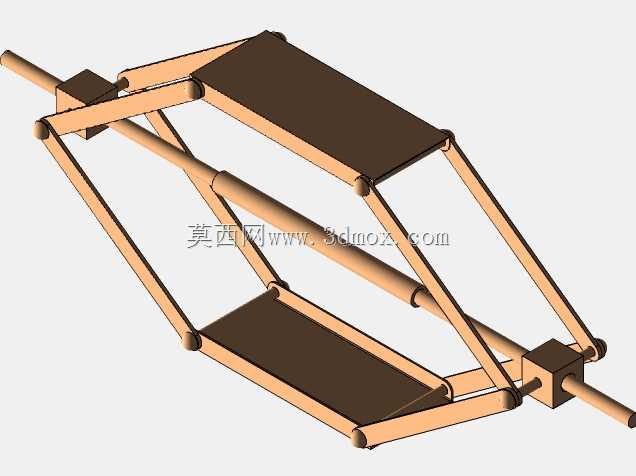

这套练习构件组是针对CSWA技能考核设计的典型建模练习对象,覆盖了机械设计入门阶段最常接触的几类典型结构,能帮助练习者快速掌握草图绘制、特征建模、装配约束等核心操作逻辑。其中的剪叉式伸缩结构是工业领域应用极广的传动支撑形式,这类结构常出现在小型升降工作台、物料举升装置、车载支撑平台、检修作业梯台的核心传动段,依靠多组交叉铰接的连杆实现行程范围内的平稳伸缩,相比单级推杆结构,它能在收缩状态下保持极小的安装占用空间,伸展后获得数倍于自身收缩长度的作业行程,运动过程中两端支撑面始终保持平行,不会出现偏载倾斜的问题。设计这类剪叉结构时,首先要确定铰接点的位置公差,所有连杆的铰接孔同轴度需要控制在合理范围内,避免装配后出现运动卡滞,连杆的截面尺寸要根据额定负载校核抗弯强度,避免伸展到最大行程时连杆出现挠曲变形,两端的滑动导块需要和配套导轨预留合适的配合间隙,既要保证滑动顺畅无卡涩,也要避免间隙过大导致伸展过程中出现横向窜动。

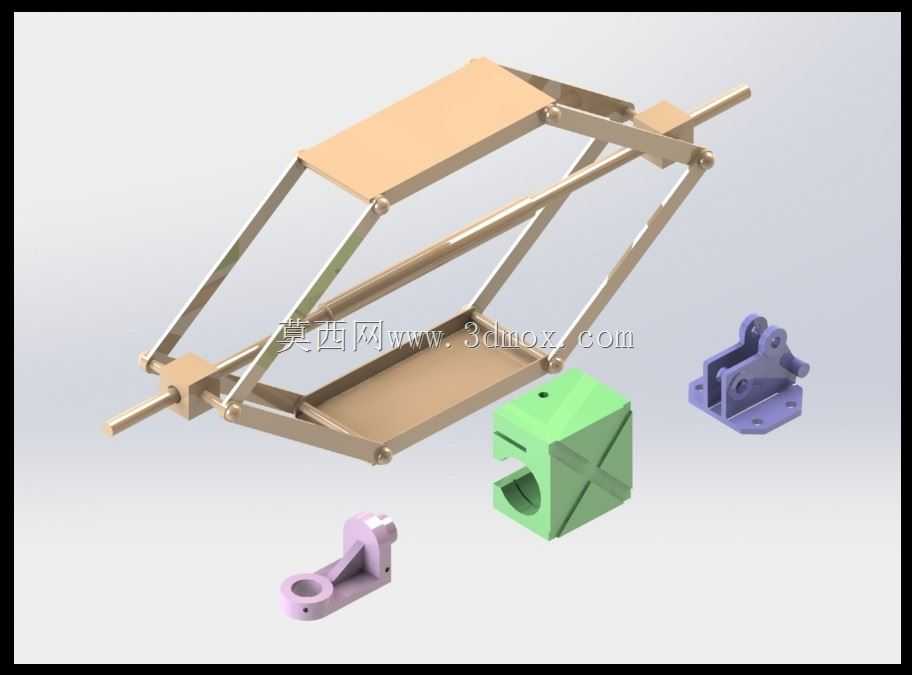

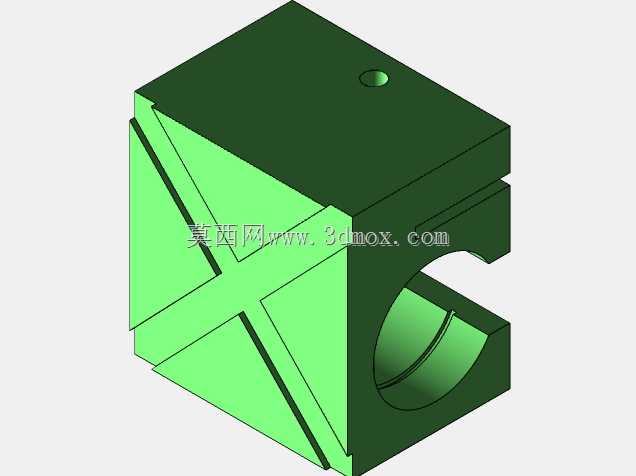

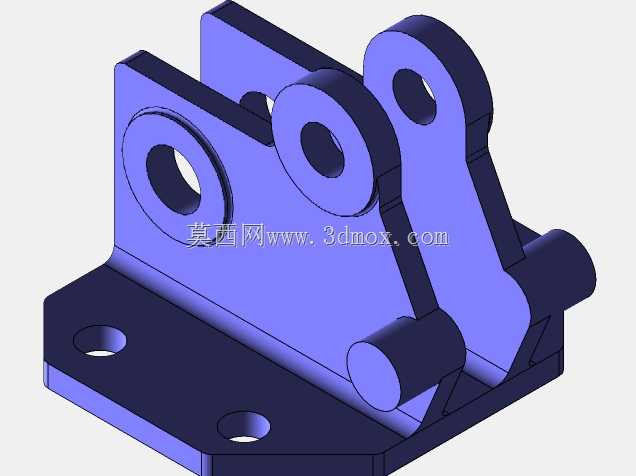

配套的几个小型练习零件分别对应不同的建模技能点:紫色的支座类零件是设备安装中最常见的固定支撑件,这类零件通常用于设备机架上固定轴类、传动类部件,设计时需要重点关注安装孔的位置度、支撑面的平面度,以及和被支撑部件配合的定位面尺寸公差,安装时通常通过螺栓穿过底座的安装孔固定在机架型材上,侧面的铰接孔用于连接运动连杆,需要保证孔的轴线和安装基准面的平行度,避免连杆运动时出现别劲的问题。绿色的方块类带槽零件是典型的定位锁紧构件,这类零件常出现在工装夹具、工位挡停机构中,侧面的开槽用于容纳锁紧销或者定位块,表面的减重孔在保证零件整体结构强度的前提下降低自身重量,设计时需要注意槽口的倒角处理,避免装配时零件边缘刮伤配套部件,交叉的加强筋结构能在不增加壁厚的情况下大幅提升零件的抗扭刚度,避免锁紧受力时零件出现开裂变形。粉色的摇臂类零件是手动操作机构的常见组成部分,这类零件通常用于小型设备的手动锁紧、档位切换操作,一端的安装孔用于固定操作手柄,另一端的铰接孔连接传动拉杆,设计时需要考虑操作时的人手施力角度,保证操作行程内不会和周边部件出现干涉,零件的过渡圆角需要做合理处理,避免应力集中导致反复受力后出现断裂。
从安装边界来看,整套剪叉结构收缩状态下的长度可适配小型桌面级设备的安装空间,伸展行程可覆盖常规小型举升作业的高度需求,所有铰接位置的销轴都采用标准件规格,练习者完成建模后可直接匹配标准紧固件生成完整装配体。建模过程中需要注意不同零件之间的配合关系:剪叉连杆之间的铰接采用同轴心配合加端面重合配合,导块和两端支撑板之间采用滑动配合,保证整个机构可以顺畅完成伸缩动作,几个小型独立零件的建模分别覆盖了拉伸、切除、筋特征、倒角、异形孔向导等常用建模命令,能全面练习入门阶段的核心建模技能。在实际工业场景中,这类剪叉结构如果搭配电动推杆或者气缸驱动,就可以直接作为小型升降平台的核心传动部分使用,配套的几个小零件也都是工业设备上的常用结构,通过这套构件的建模练习,不仅能应对技能考核的题型要求,也能熟悉实际工业零件的设计逻辑,为后续的实际设备结构设计打下基础。设计这类练习构件时,没有采用过于复杂的曲面结构,全部以规则的机械加工特征为主,符合常规机加工零件的工艺要求,所有特征的尺寸都符合机械设计的常规比例,不会出现工艺上无法加工的不合理结构,练习者在建模过程中也能同步了解常规机加工零件的设计规范,比如孔位距离零件边缘的最小距离、壁厚的均匀性要求、加强筋的尺寸比例等实际工程中需要注意的细节。
