带同步带驱动的中央传动输送装置

项目分类:输送机 发布时间:2026-05-21 ID:1153007
  • 带同步带驱动的中央传动输送装置
  • 带同步带驱动的中央传动输送装置
  • 带同步带驱动的中央传动输送装置

  这款带同步带的中央驱动输送结构,在轻工电子组装、小型零部件分拣、食品包装前段供料等场景中适配性极强,区别于传统端部驱动的输送线,它将动力单元布置在线体中部位置,能有效缩短两端张紧段的悬臂长度,在短距离紧凑布局的工位间传输物料时,可避免长距离传动带来的带体跳动、跑偏问题,尤其适合在多工位拼接的自动化产线中作为衔接段使用,比如3C产品的螺丝锁付工位间的工件流转、小包装盒的喷码工位进料、精密五金件的检测工位输送,都能依托这种结构实现平稳的物料传递。

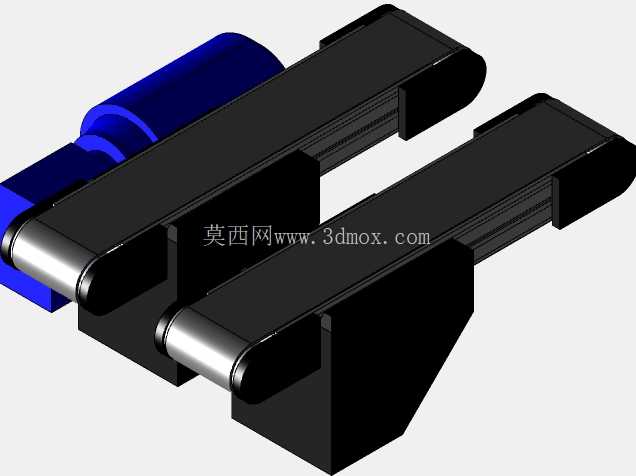

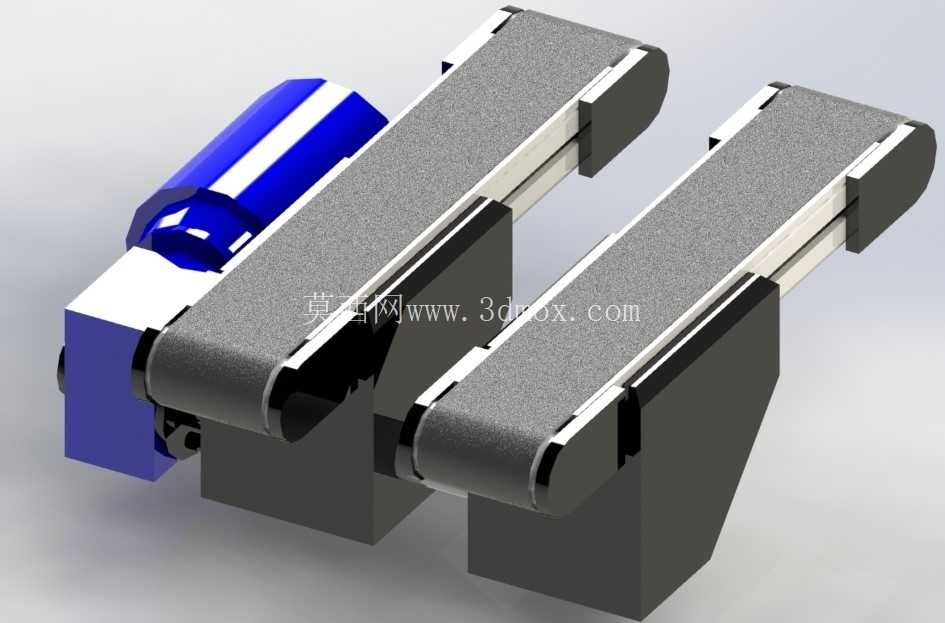

  从结构设计逻辑来看,驱动单元集成在中部机架下方,动力输出轴直接与主动辊轮连接,省去了端部驱动所需的长传动轴结构,既减少了传动链的功率损耗,也让线体两端的安装空间更灵活,不需要预留额外的电机安装位,在设备布局紧凑的台架式设备中,能最大化利用台板下方的闲置空间布置动力组件。线体两侧的同步带采用平行双带布局,针对底部带有定位凸台或者需要两侧承托的工件,双带之间预留的避让空间可以容纳工件底部的突出结构,避免输送过程中工件与机架产生剐蹭,同时双带同步驱动的形式,能让工件在输送过程中保持姿态稳定,不会出现单带输送时容易发生的偏转、移位问题,对于需要精准定位的上料工位来说,这种结构能减少工件到位后的姿态调整工序。

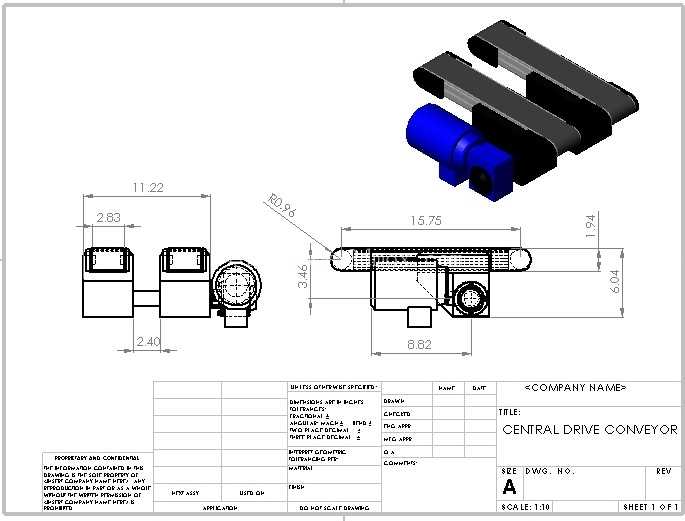

  从安装边界尺寸来看,线体总长度控制在15.75单位长度,总宽度为11.22单位长度,驱动端突出线体侧边的尺寸为2.83单位长度,底部安装支座的间距为8.82单位长度,安装时只需要在对应台架上预留匹配的固定孔位,将底部支座与台架锁附即可完成主体安装,不需要额外制作复杂的安装支架。线体的有效输送面高度为5.04单位长度,驱动辊轮的端部圆角为R0.86,能避免带体在辊轮换向时出现应力集中,延长同步带的使用寿命,张紧结构集成在驱动单元两侧,通过调节支座的前后位置即可实现带体张紧度的调整,不需要拆解线体的外部护板,日常维护时的操作门槛更低。在实际选型适配时,这种中央驱动的双同步带结构,可以根据输送物料的重量调整同步带的宽度与辊轮的直径,针对重量稍大的金属工件,可以更换宽度更大的同步带以及直径更大的主动辊轮,提升传动的承载能力;针对轻薄的塑料件或者纸质包装物料,可以采用窄幅同步带,降低线体自身的重量与运行噪音。线体的侧边预留了传感器安装位,可以直接安装光电传感器对工件的到位情况进行检测,不需要额外在机架上焊接或者钻孔安装传感器支架,在做产线集成时能减少二次加工的工作量。

  驱动单元的输出轴与辊轮之间采用键连接的形式,传动过程中不会出现打滑问题,能保证输送速度的稳定性,对于需要定距输送的工位,比如配合机械手取料的场景,稳定的输送速度能提升机械手取料的成功率,不会因为传动打滑导致工件位置偏差。双带之间的间距可以根据工件的底部尺寸进行调整,只需要更换对应长度的连接辊轴以及调整两侧带体的导向条位置,即可适配不同宽度的工件,不需要重新制作整套线体机架,能降低多规格产品生产时的设备改造成本。线体的端部从动辊轮采用带座轴承固定,转动阻力小,长时间运行也不会出现卡滞问题,辊轮表面做了滚花处理,能增加与同步带之间的摩擦力,避免带体在负载状态下出现打滑空转的情况。整体结构没有复杂的异形零件,大部分构件都可以采用标准型材与标准机加工件制作,加工难度低,装配流程简单,适合小型设备厂商快速制作组装,也方便后期维护时更换易损配件。
