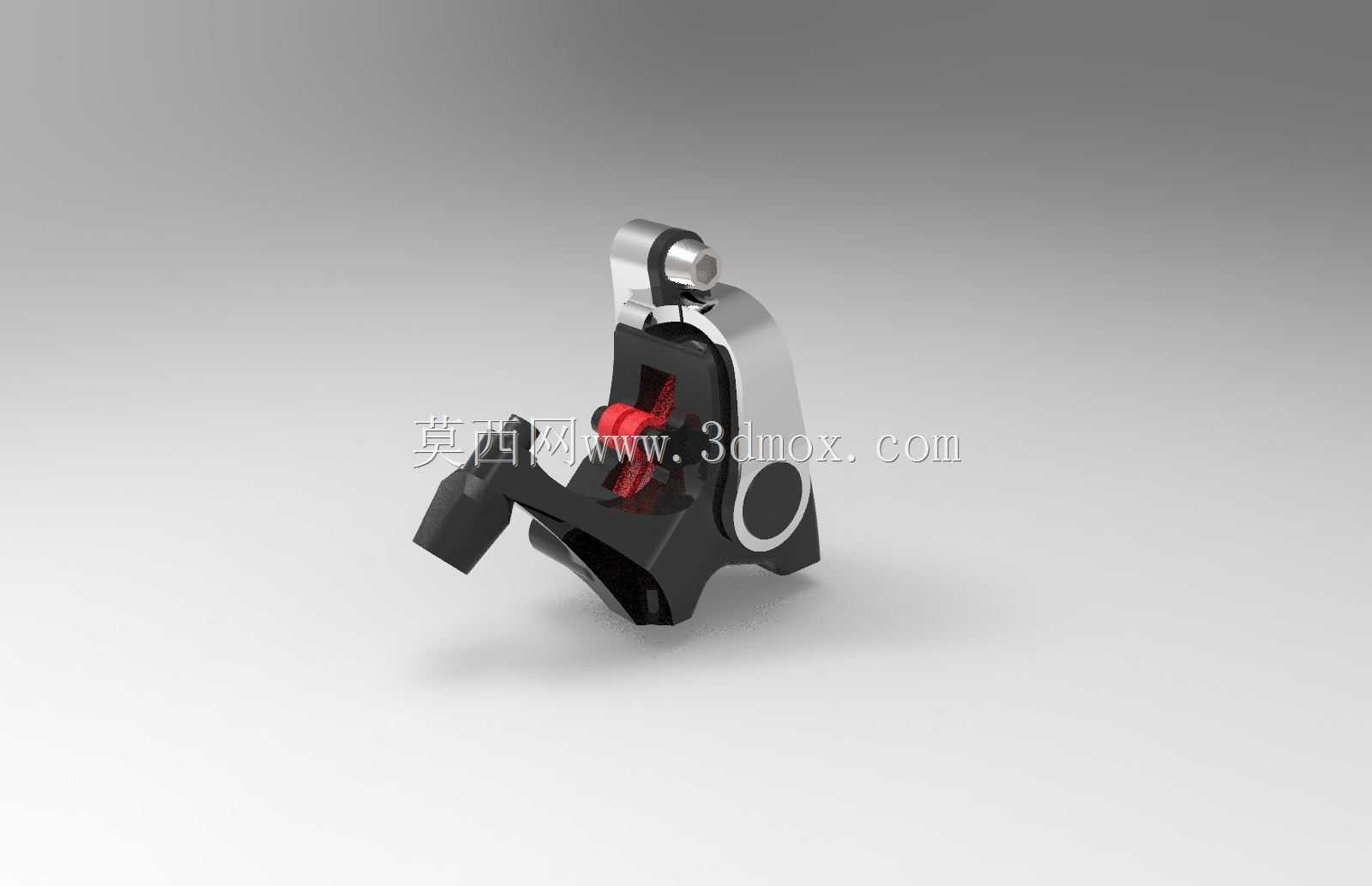

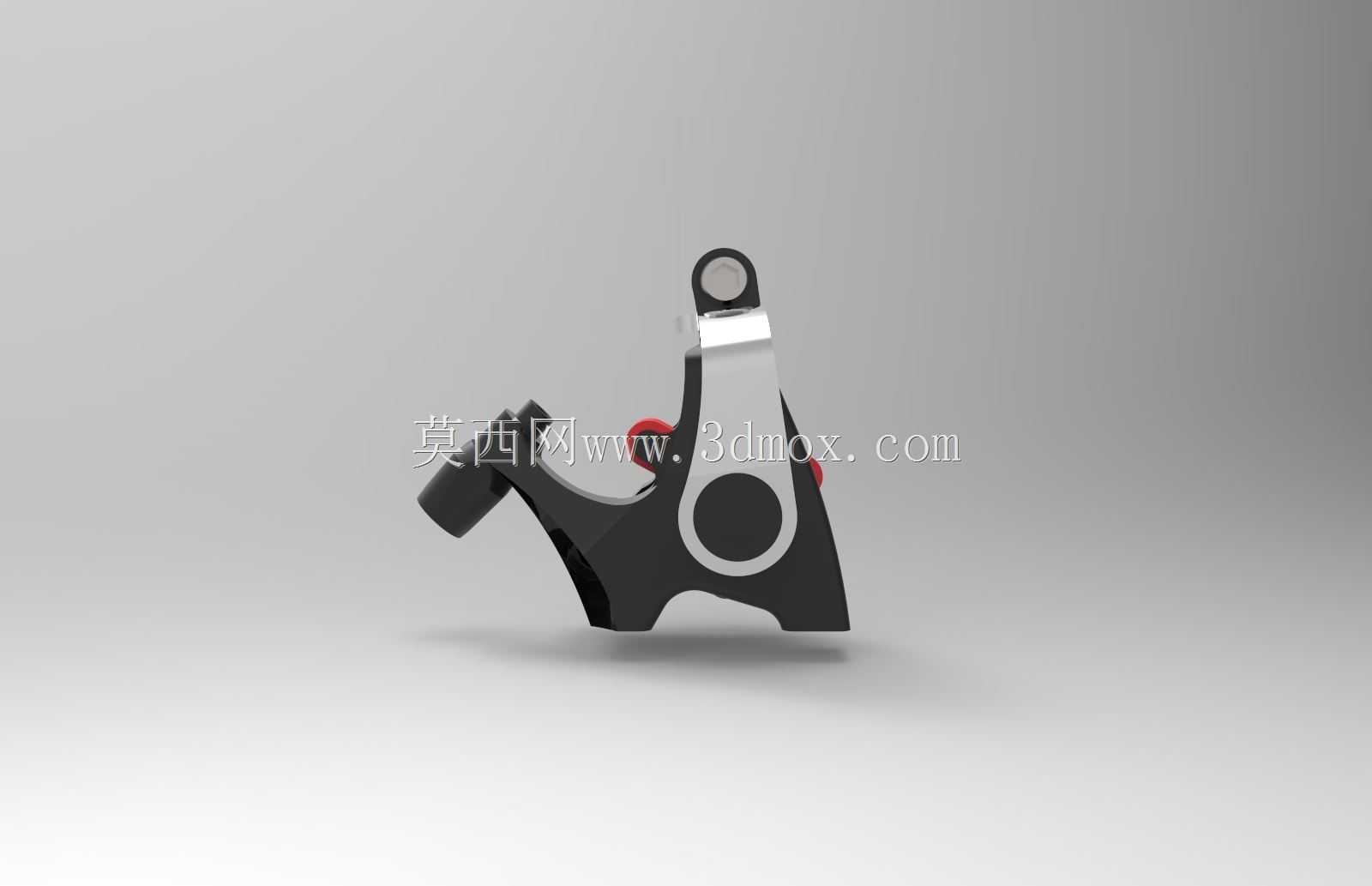

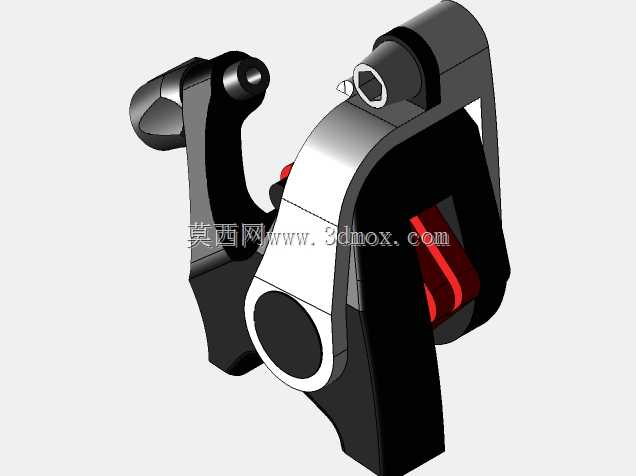

公路自行车TRP Spyre平装夹器结构设计

这款平装式制动夹器是专为公路自行车设计的线拉碟刹制动组件，主要适配公路骑行场景下的平装安装规格车架与前叉，能够在铺装路面高速巡航、下坡减速、紧急制动等工况下提供稳定可靠的制动力输出，相比传统圈刹结构不受轮圈刹车边磨损、雨天沾水打滑的影响，在长距离下坡、湿滑路面骑行时能保持一致的制动手感与制动效能，是目前中端公路碟刹车型的主流配置选择。从功能特性来看，该夹器采用双侧活塞同步推动来令片的结构设计，区别于单边作动夹器的偏磨问题，两侧来令片可以同时贴合刹车盘摩擦面，制动过程中刹车盘不会受到单侧挤压产生形变，既减少了刹车蹭碟的调试难度，也能延长来令片与刹车盘的使用寿命，夹器本体设置了微调旋钮结构，骑行者可以在日常使用中快速调整来令片与刹车盘的间隙，无需借助工具就能完成制动间隙的校准，适配不同磨损程度的来令片使用状态。设计过程中优先考虑了平装安装的兼容性，安装孔位严格遵循公路车平装夹器的通用标准，安装座贴合面的平整度公差控制在极小范围内，能够直接适配市面上所有支持平装碟刹安装的公路车架、前叉结构，夹器的出线方向预留了充足的走线空间，兼容内走线、外走线车架的线管排布需求，不会出现线管弯折角度过大影响制动手感的问题。外形设计上采用了轻量化的镂空结构，在保证夹器本体结构强度、满足制动受力需求的前提下，尽可能削减了非受力区域的材料厚度，整体重量控制在同级别夹器的优秀水平，外观采用黑银撞色的搭配方案，夹器表面做了哑光耐磨处理，长期使用不会轻易出现掉漆、锈蚀的问题，外露的作动转轴位置设置了防尘密封结构，能够阻挡骑行过程中的泥沙、雨水进入夹器内部，避免转轴卡滞影响制动的线性手感。安装边界方面，夹器的安装孔距符合通用平装规格，适配140mm、160mm直径的标准公路刹车盘，夹器本体与车架、辐条之间预留了充足的安全间隙，不会在轮组小幅偏摆时出现剐蹭问题，来令片的更换空间设计合理，无需拆卸夹器本体就能快速完成来令片的拆装更换，日常维护操作十分便捷。
