办公桌边悬臂式头盔悬挂夹具结构

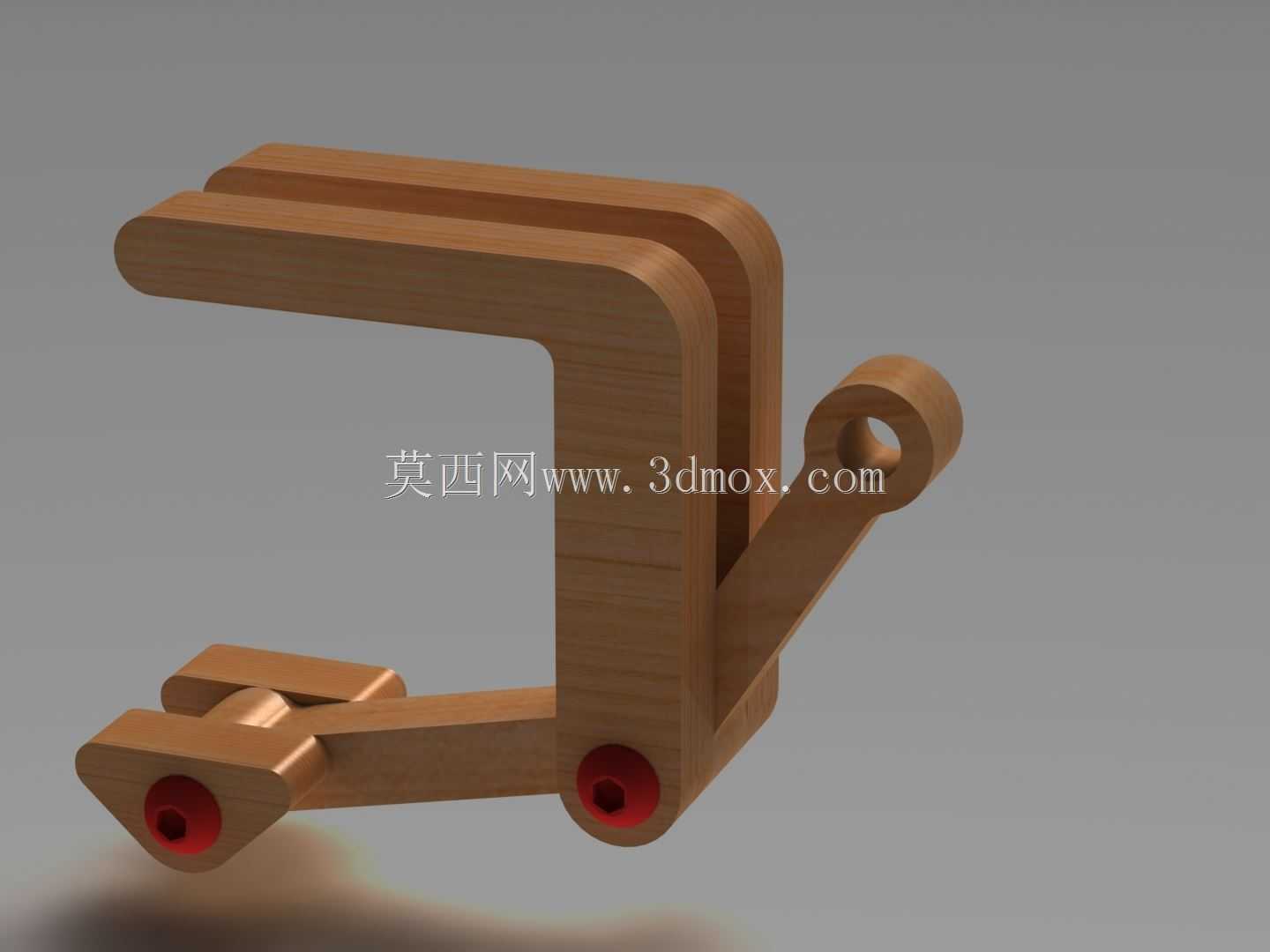

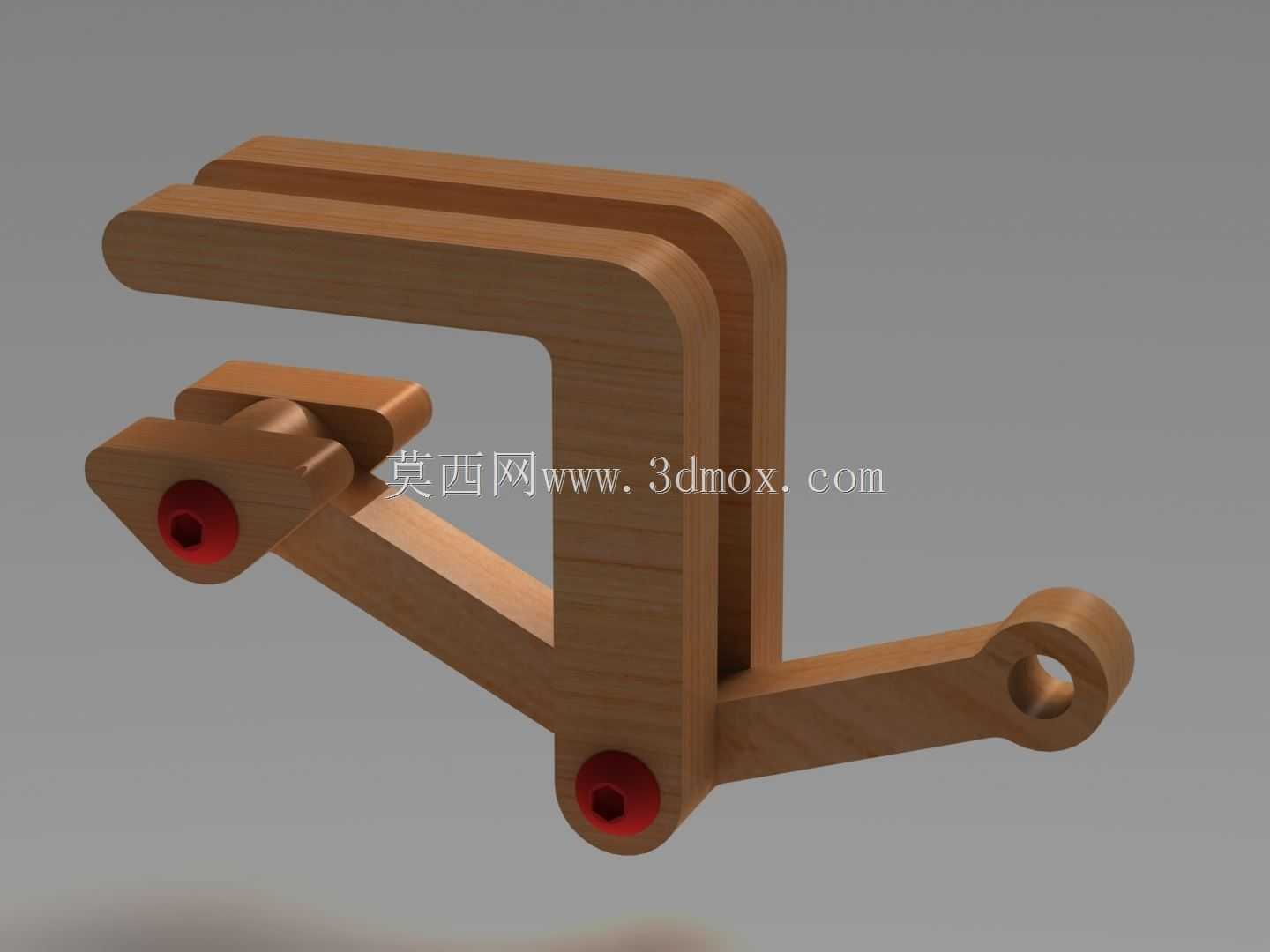

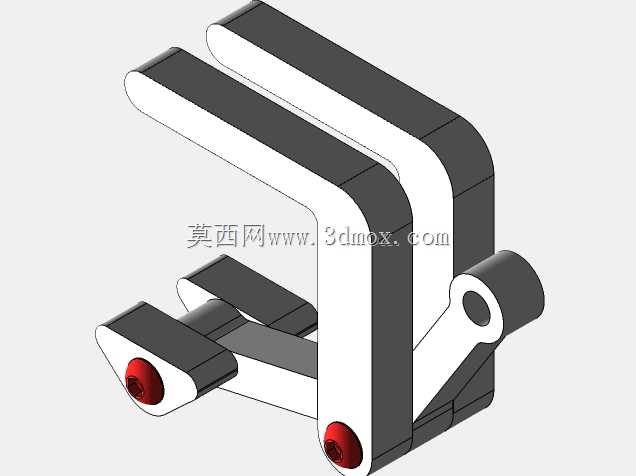

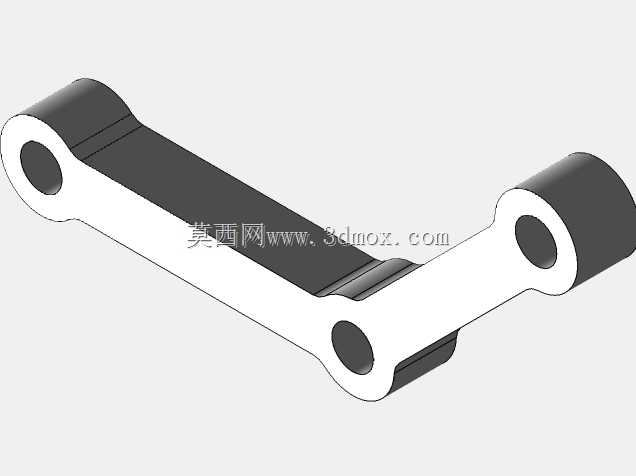

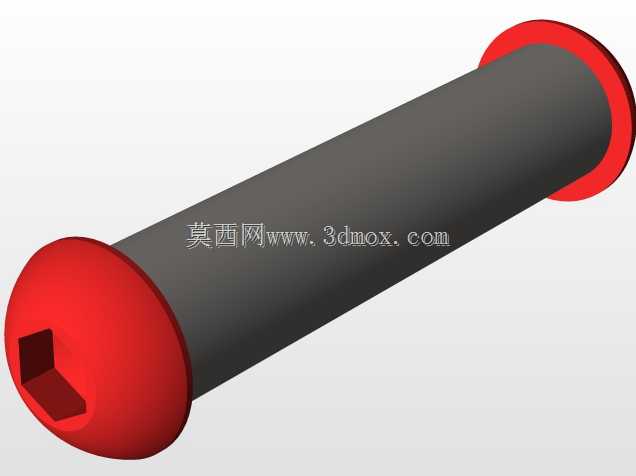

这款桌夹式悬臂挂件主要面向工位旁的零散物品悬挂需求设计，核心应用场景覆盖生产车间操作工位、居家办公桌面、工作室工作台等各类带平直桌沿的使用环境，解决日常工作时随身物品无处安放、占用桌面操作空间的痛点，最初的设计出发点是满足工位旁悬挂摩托车头盔的需求，可在不占用桌面操作区域的前提下，将头盔悬挂在靠近供电接口的位置，方便为头盔内置的通讯设备持续供电，同时也可适配悬挂工装马甲、帆布包、耳机、工作围裙等多种常用随身物品，拓展工位的垂直置物空间。从功能特性来看，整体采用夹装式固定结构，无需在桌面打孔破坏原有台面结构，夹持端采用双平行夹臂的结构设计，可适配不同厚度的常规桌沿，夹臂内侧可根据实际使用需求粘贴防滑胶垫，增大与桌面的接触摩擦力，避免悬挂重物后出现夹具滑移、脱落的问题；悬臂部分采用L型弯折的受力结构，将悬挂端的载荷通过弯折结构直接传递到夹持端与桌面的接触面上，力学传递路径清晰，避免悬臂长期承重出现结构变形；末端的悬挂点位采用带通孔的吊耳结构，既可以直接悬挂物品的挂带，也可以额外加装挂钩、置物篮等拓展配件，适配不同形态的悬挂物品。设计过程中优先考虑了安装的便捷性与结构的可靠性，整体没有复杂的活动零部件，夹持操作无需额外辅助工具，手动调整夹持力度即可完成固定；结构的转角位置均做了圆角过渡处理，避免尖锐棱角刮伤悬挂的物品或是磕碰使用者；两处红色衬套的位置为转动铰接点位，可根据实际使用需求调整悬臂的伸出角度，灵活适配不同的桌旁空间，避免与桌下的腿部活动空间、桌面旁放置的主机、文件架等物品产生干涉。从安装边界来看，夹持端的开口尺寸覆盖常规办公桌、工作台的板厚范围，安装时仅需要将夹臂卡在桌沿外侧，调整夹持位置确保夹臂与桌面完全贴合后锁紧即可，悬臂伸出桌面的长度控制在合理范围内，既保证足够的悬挂空间，也不会因为伸出过长导致夹具体受力过大出现倾翻，整体结构紧凑，安装后不会遮挡桌面的操作视线，也不会影响桌面原有设备的摆放与使用，在满足悬挂承重需求的前提下，尽可能压缩了自身的结构体积，适配多数工位的狭小侧边空间。
