精密分度头及配套加工附件结构设计

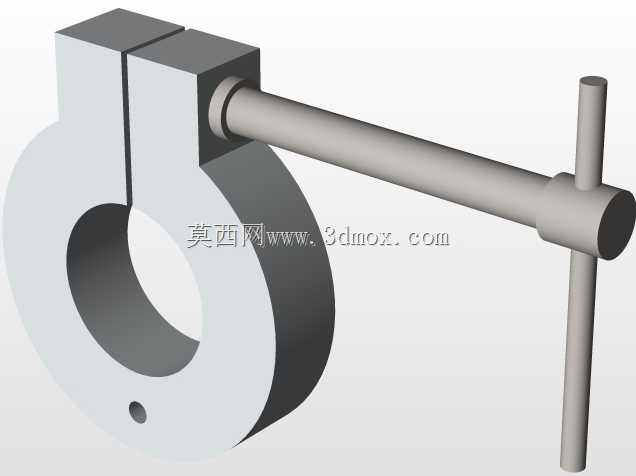

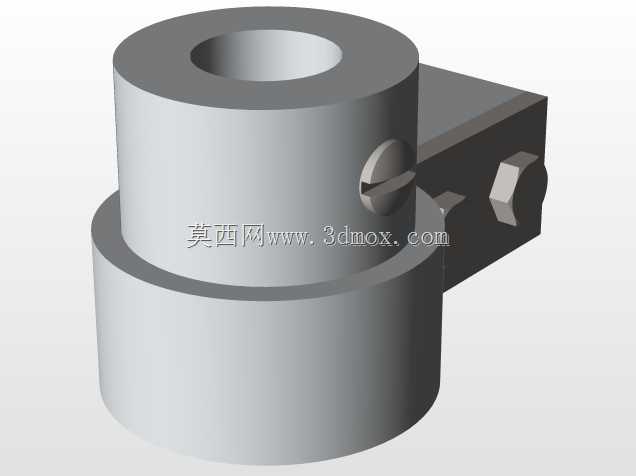

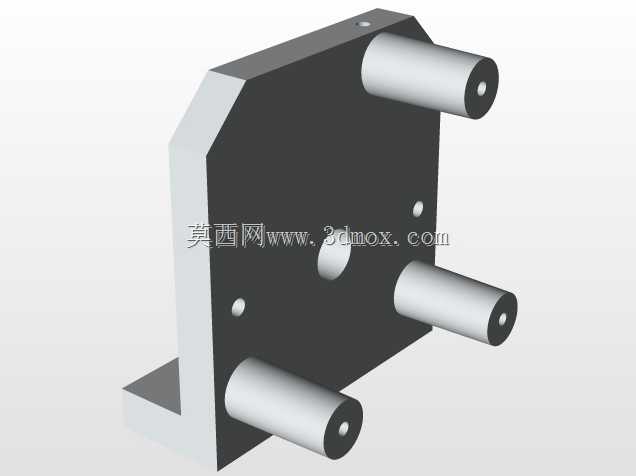

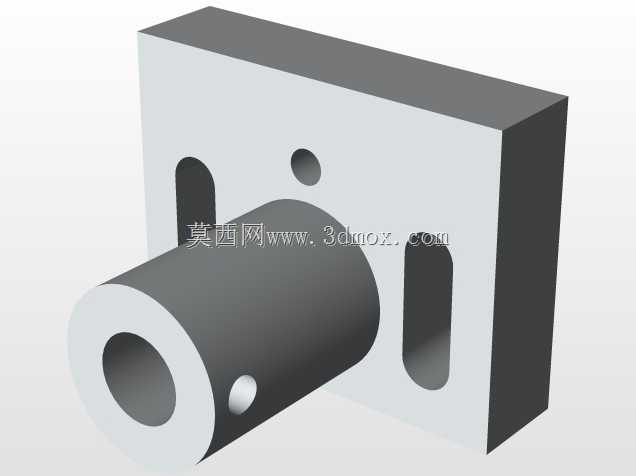

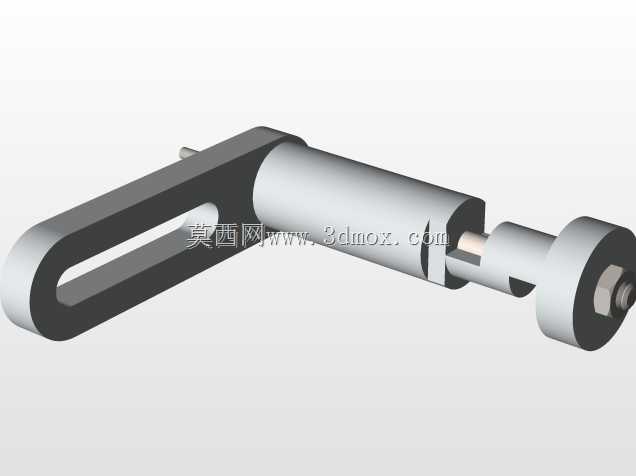

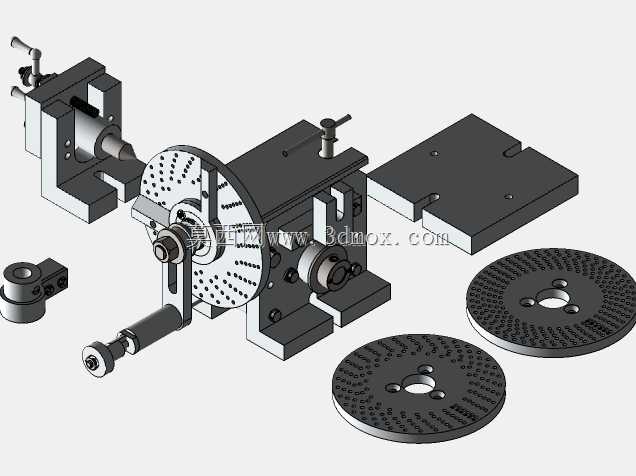

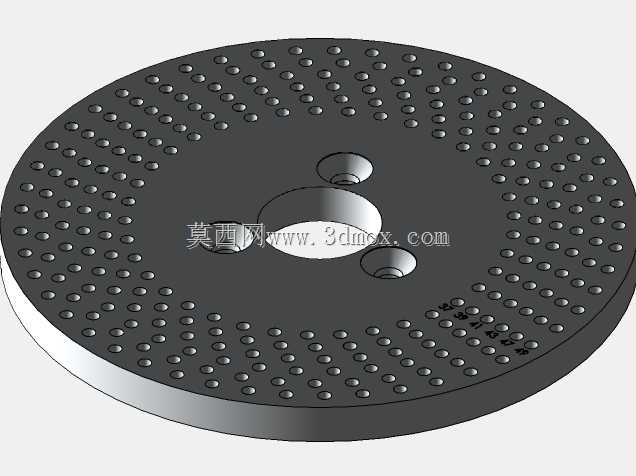

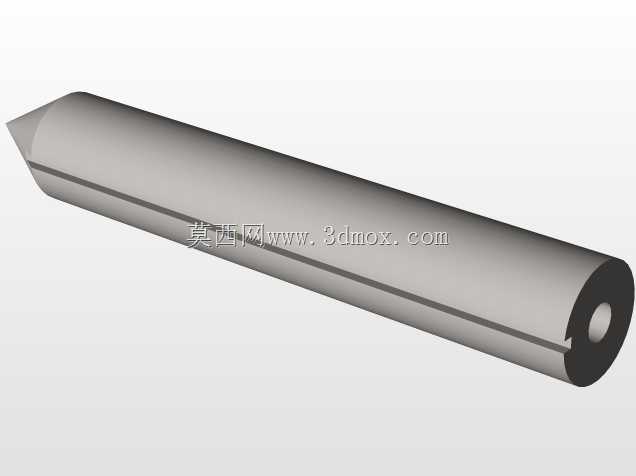

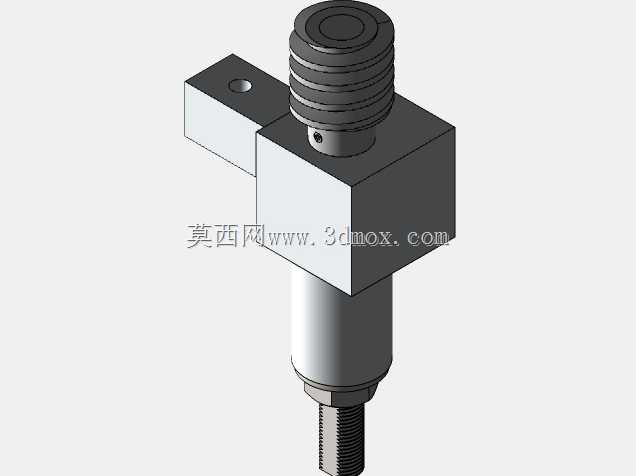

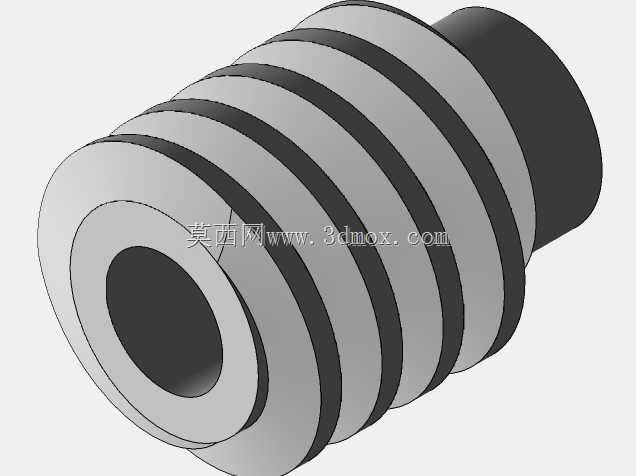

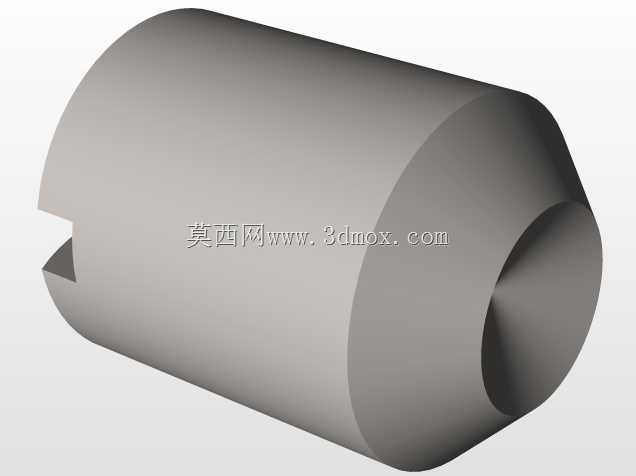

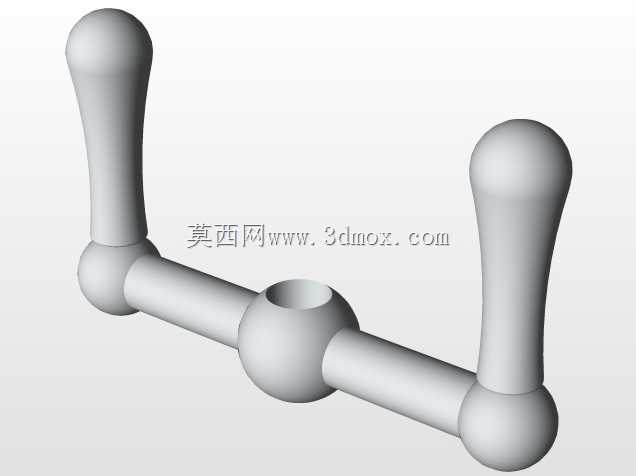

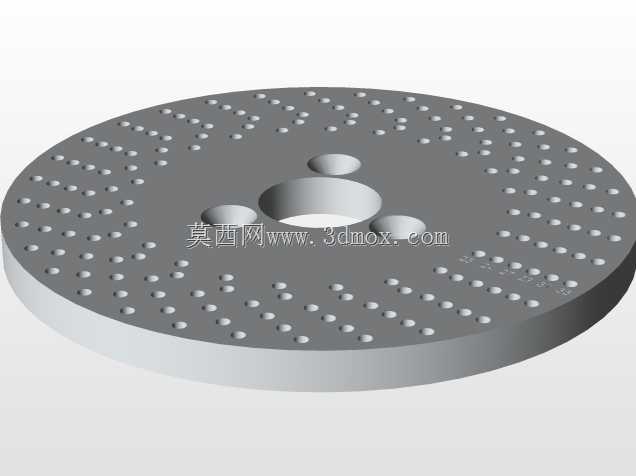

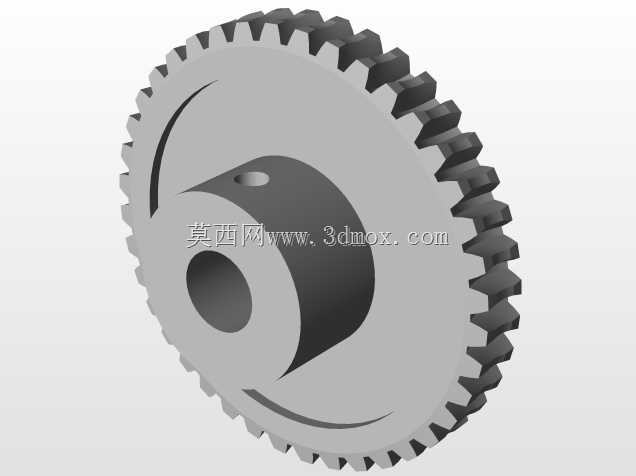

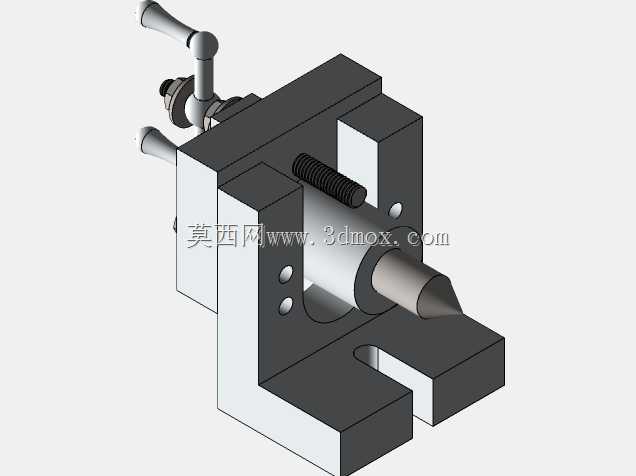

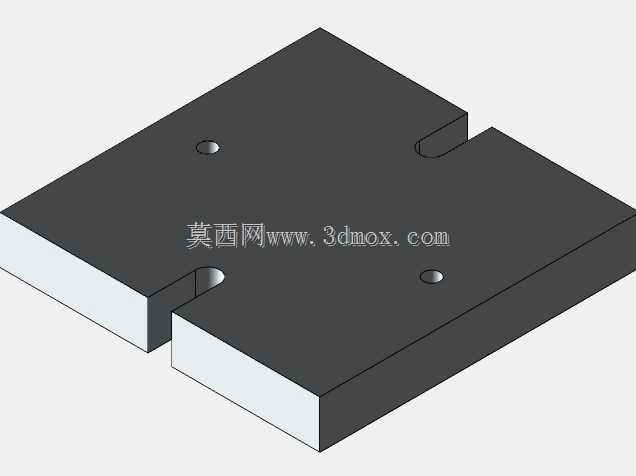

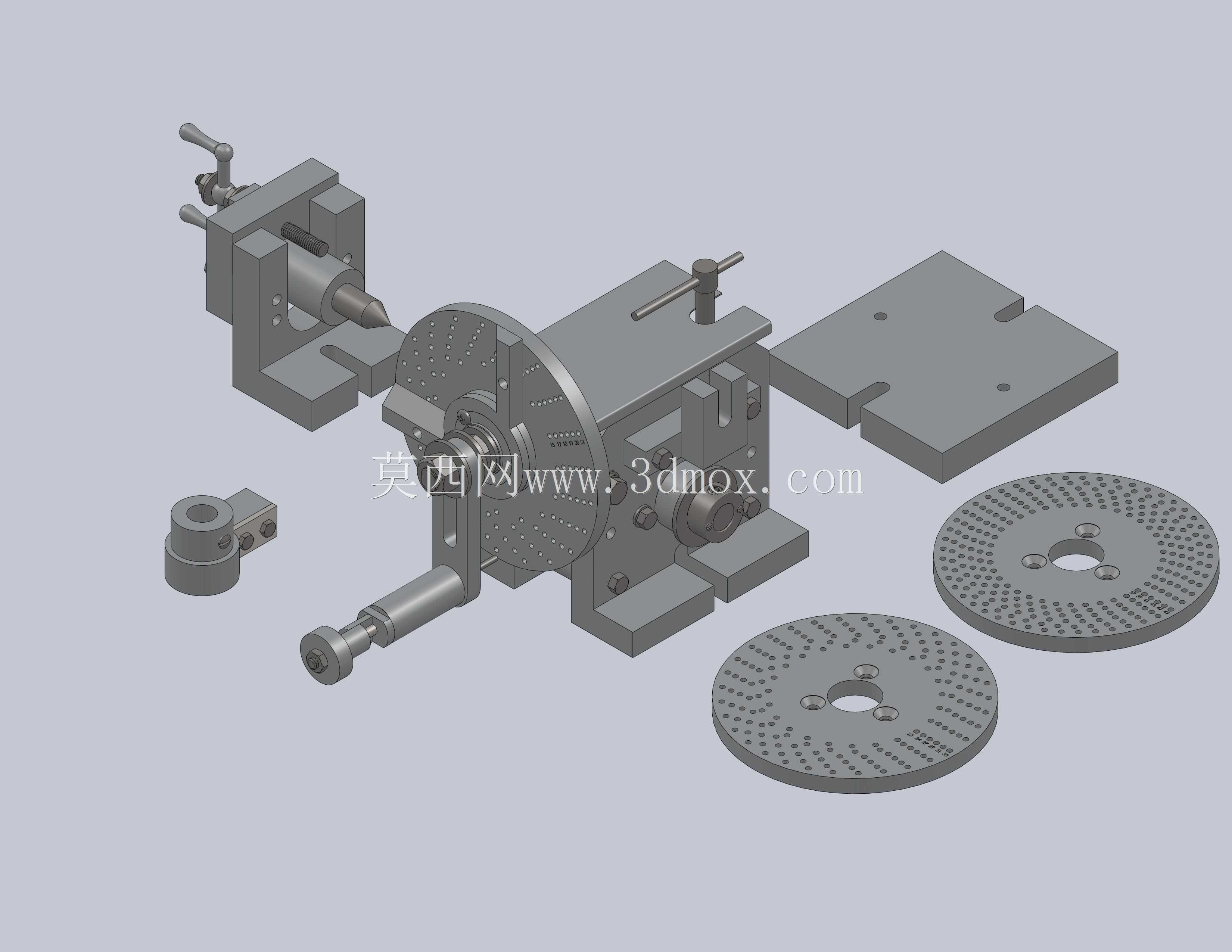

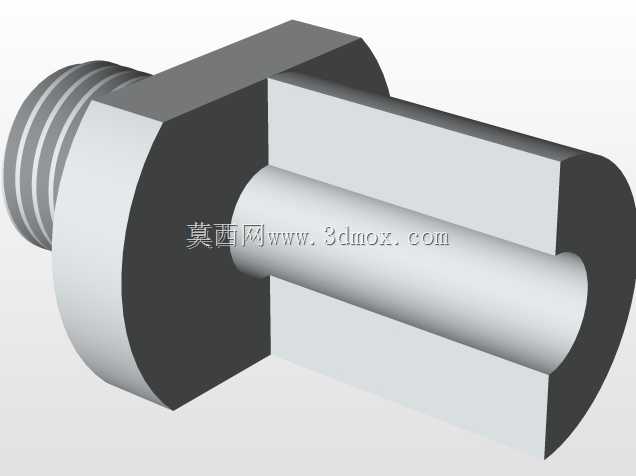

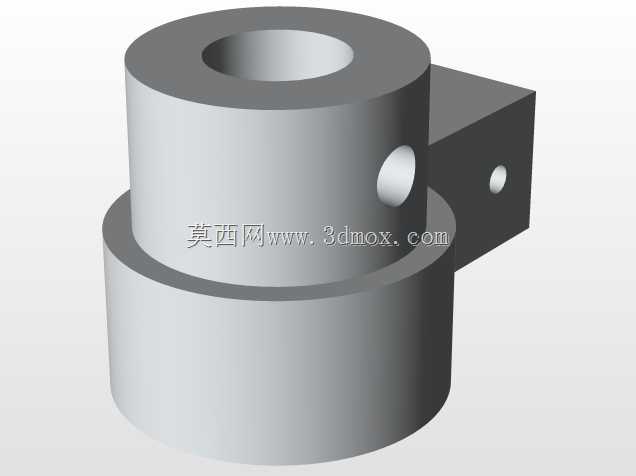

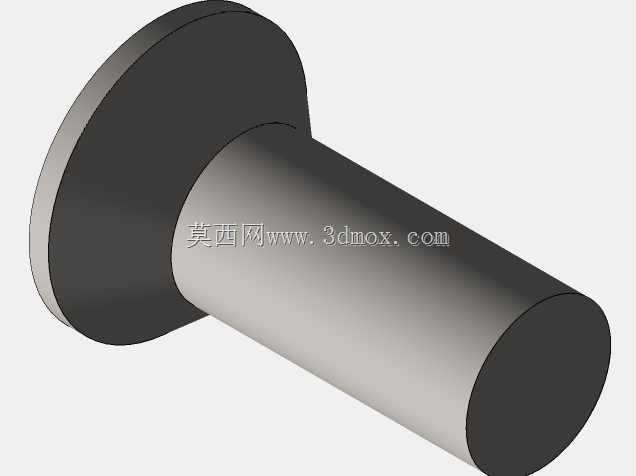

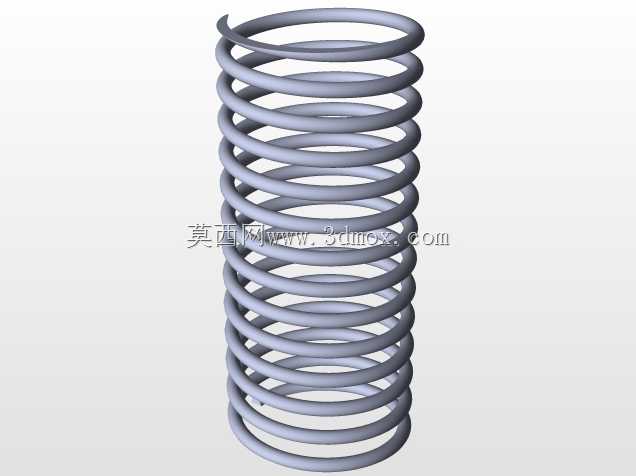

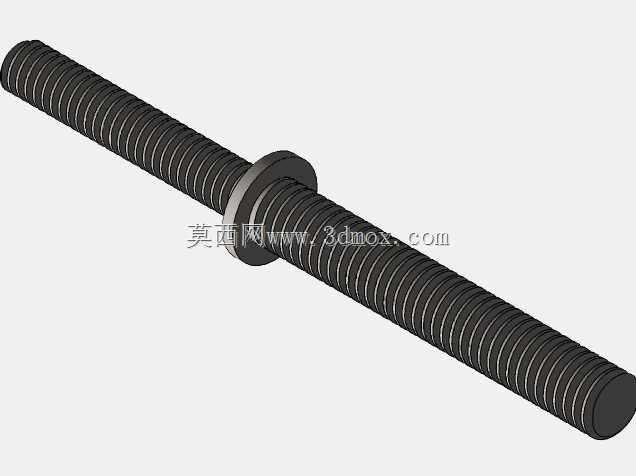

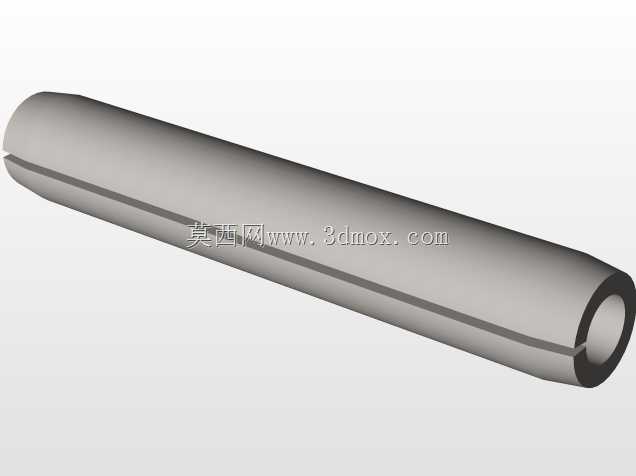

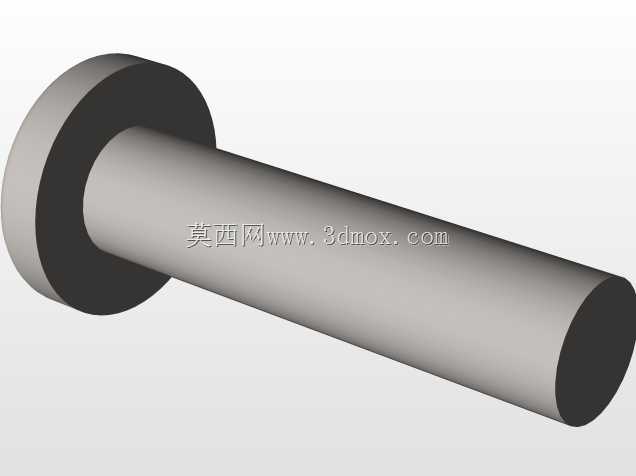

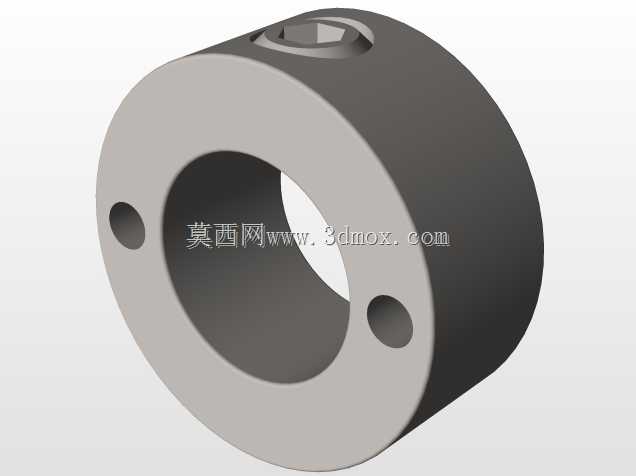

这套分度头及配套附件是机床加工领域常用的精密工装组件，主要适配铣床、磨床、钻床等常规机加工设备，用于需要完成圆周等分或特定角度分度的加工场景，比如加工正多边形零件、齿轮齿槽、花键轴、等分孔系、螺旋槽等结构，是小批量多品种零件加工中提升装夹定位精度与加工效率的核心辅助工装。整套组件包含分度头主体、可调节尾座、多规格分度孔盘、安装底座等核心部件，各部件之间通过标准化的定位接口配合，能够适配不同长度、不同装夹直径的轴类、盘类零件加工需求。从功能特性来看，分度头主体采用蜗轮蜗杆传动结构，具备较高的传动比，转动手轮即可带动主轴实现精确的角度转动，搭配不同孔数的分度盘，能够完成多种等分数的分度操作，满足常规加工场景下的分度精度要求；配套的尾座采用可滑动调节结构，顶尖可通过手轮实现伸缩锁紧，能够对长轴类零件的另一端形成稳定支撑，避免零件加工过程中出现颤振、变形等问题，提升加工过程的稳定性；安装底座设置有标准的T型槽定位结构，可直接固定在机床工作台上，安装位置可根据零件长度灵活调整，适配不同规格机床的工作台安装边界。在设计思路上，整套结构优先考虑了加工场景的实用性与操作便捷性，各操作手柄、锁紧机构均设置在操作人员易触及的位置，分度过程中可通过锁紧手柄快速固定主轴位置，避免加工过程中主轴出现偏移；分度盘采用可快速更换的结构设计，操作人员可根据所需分度的等分数快速更换对应孔数的孔盘，无需复杂的调试即可完成分度切换；尾座与分度头的中心高保持一致，确保装夹长轴类零件时轴线与工作台面平行，避免出现装夹歪斜导致的加工误差。从安装边界来看，整套组件安装后占用工作台面的尺寸适配常规中小型机床的工作台规格，分度头主轴中心高符合通用机床附件的标准尺寸，可搭配三爪卡盘、顶尖等通用装夹配件使用，无需额外定制转接结构即可快速投入生产使用，在单件小批量的机加工车间、工装维修车间、职业院校机加工实训场景中都有广泛的应用，能够有效降低多次装夹带来的定位误差，提升角度类加工特征的加工精度与一致性。
