180度转弯皮带输送设备结构设计

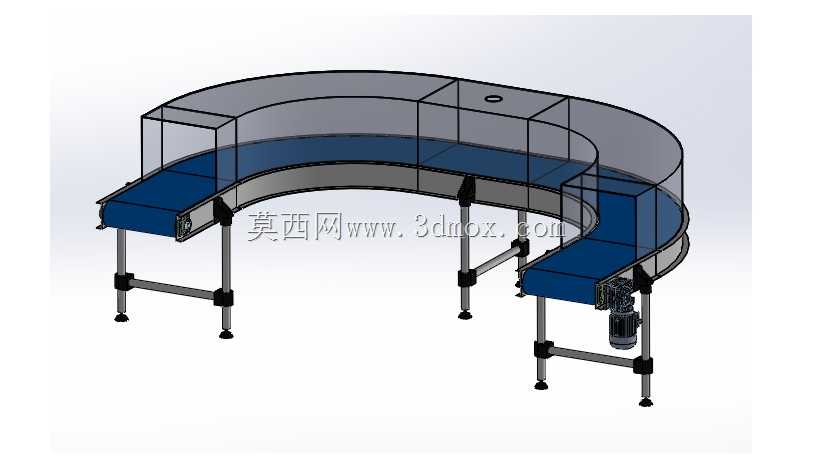

这款转弯皮带输送设备主要应用于生产车间流水线布局衔接、电商仓储分拣线转角过渡、食品包装工序流转、电子元器件组装线物料传递等场景，能够在有限的厂房空间内完成输送线路的90度或180度转向衔接，避免直线输送布局带来的空间浪费，让生产或分拣线路的排布更加灵活紧凑，适配不同厂房的立柱、墙体等固定建筑结构，无需额外预留长距离直线输送的安装空间。设备核心用途是实现散料、盒装件、袋装件、小型工装托盘等各类常规工件的转角连续输送，在输送过程中无需人工转运工件，能够保持物料输送的连贯性，减少工件搬运过程中的磕碰损伤，同时降低流水线转角岗位的人工重复搬运劳动强度，提升整条产线的流转效率。从功能特性来看，这款转弯输送设备采用蓝色防滑PVC皮带作为承载面，皮带内侧配套导向结构，避免转弯运行过程中皮带跑偏、打滑，设备外侧设置透明防护护罩，既可以观察皮带运行状态与物料输送情况，也能防止输送过程中物料从弯道外侧滑落，同时避免操作人员衣物、肢体意外卷入输送机构，提升设备运行的安全系数。设备的支撑腿采用可调节脚杯结构，能够根据现场地面的平整度调整支撑高度，适配不同高度的上下游输送设备对接需求，支撑腿之间设置横向连接杆件，提升整体机架的结构稳定性，避免设备运行过程中出现晃动、共振问题。驱动单元布置在弯道出料端的机架下方，采用减速电机直连驱动辊的结构，传动效率更高，维护保养更加便捷，同时减少驱动机构对输送面上方空间的占用。在设计思路上，这款设备优先考虑了转弯半径的合理性，弯道段的内外圈半径差经过匹配计算，保证皮带在转弯运行过程中内外侧线速度差适配皮带的伸缩形变范围，避免皮带长期运行出现过度拉伸、过早老化开裂的问题；机架采用模块化分段设计，弯道段与两端直线进料、出料段采用标准连接件拼接，既方便运输过程中的拆分搬运，也能根据现场实际需求调整两端直线段的长度，适配不同的对接场景。护罩采用分段卡扣式安装，日常维护时无需整体拆卸护罩，仅需打开对应位置的护罩段即可完成皮带调整、辊筒润滑等保养操作。从安装边界来看，这款设备整体转弯外径适配多数中小型生产车间的通道预留尺寸，进料端与出料端的接口高度可以在一定范围内调节，能够对接高度在常规流水线区间内的各类直线输送机、工作台、分拣设备，设备底部支撑脚的安装占地范围紧凑，无需额外浇筑安装基础，仅需将设备放置在平整硬化地面上，调整脚杯水平后即可通电运行，安装调试的门槛较低，适配多数中小制造企业的产线快速改造、布局调整需求。
