Ultimaker2结构复刻桌面级FDM成型设备

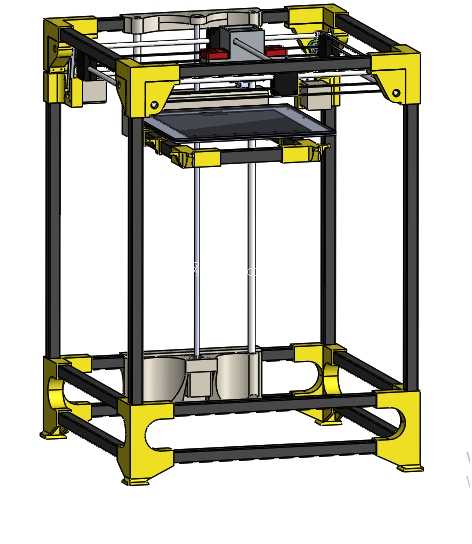

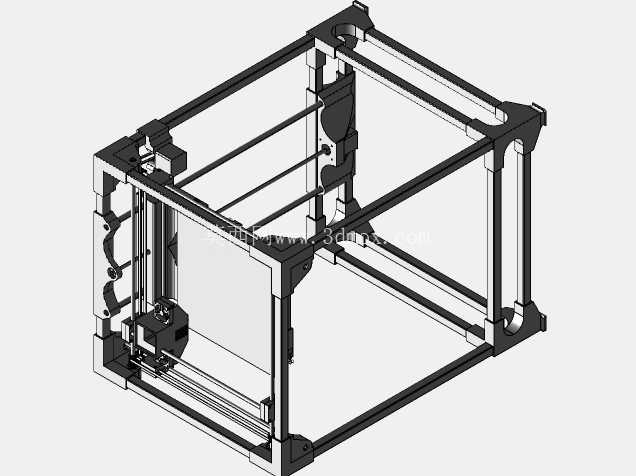

　　这款复刻Ultimaker2结构的桌面级熔融沉积成型设备，核心面向小批量手板打样、教学实训、创客研发等场景，在结构设计上延续了经典机型的框式刚性布局思路，没有采用悬臂式的单立柱结构，而是通过四周闭合的型材框架搭建整体承载基体，从根源上降低运动过程中的整机共振幅度，保证高速打印工况下的成型精度。设备的X、Y轴运动组件均布置在顶部框架区域，采用同步带传动的双轴联动方案，打印头在XY平面内做平面运动，Z轴则通过底部的双丝杆结构带动打印平台做垂直方向的升降运动，这种运动分配逻辑可以将运动部件的重量做最优拆分，顶部运动组件仅承载打印头与送料喉管的重量，大幅降低运动惯量，让XY轴的加减速参数可以设置得更高，提升整体打印效率。

　　从安装边界来看，整机采用正方形的落地布局，底部四个角件做了圆弧过渡的支撑脚设计，不需要额外的固定安装工序，直接放置在水平工作台面即可使用，设备的外轮廓尺寸适配常规的实验室工作台、创客工位桌面，不会占用过多的操作空间，框架四周预留了足够的走线槽与维护操作间隙，日常更换同步带、润滑导轨不需要完全拆解整机框架，只需要拆卸对应位置的角件护板即可完成操作。打印平台采用了平整的铝板基材设计，表面预留了粘贴美纹纸或平台贴膜的安装空间，平台的调平结构布置在底部四个支撑点位置，配合Z轴的限位开关可以快速完成平台水平度校准，避免首层打印出现翘边、粘不牢的问题。

　　送料机构采用了近端送料的布局设计，送料轮直接布置在打印头上方的安装位，缩短了耗材的输送路径，对于柔性耗材的输送适配性更好，不会出现远端送料常见的耗材弯折、送料打滑的问题。框架的连接角件采用了加强筋结构设计，每个角件都同时卡接两根垂直方向的型材，通过螺栓做预紧固定，相比普通的直角角件，这种带圆弧过渡的加强角件可以承受更大的框架扭力，即使长时间连续打印，框架也不会出现松动变形的问题。设备的电控安装区域预留了底部框架的内侧空间，电源、主控板都可以布置在底部型材的安装位上，走线可以沿着型材的凹槽布置，不会干涉到运动部件的行程，同时底部的安装位远离顶部的打印热端，避免高温环境影响电控元件的使用寿命。

　　在实际使用场景中，这款设备可以适配PLA、ABS、TPU等多种常见的3D打印耗材，能够完成结构验证件、工装夹具、创意模型的打印制作，双Z轴丝杆的同步设计可以保证平台升降过程中的水平度，不会出现单丝杆升降常见的平台倾斜问题，大尺寸的框式内部空间可以容纳更大幅面的打印成型尺寸，满足多数日常打印的尺寸需求。设计过程中对所有运动部件的行程做了限位校核，打印头在XY平面的运动不会碰撞到框架立柱，Z轴升降到最高位置时也不会触碰到顶部的运动组件，所有的传动部件都预留了张紧调节的结构，同步带使用一段时间出现松弛后，可以通过端部的张紧螺丝快速调整张紧度，不需要拆解整个传动机构。设备的整体外观没有多余的装饰结构，所有的结构件都承担实际的承载或运动功能，黄色的角件除了连接固定型材之外，还起到了防护磕碰的作用，避免型材端部的尖锐边角划伤操作人员，整体结构的拆装逻辑清晰，所有零部件都采用标准化的型材与紧固件，后期维护更换配件不需要定制特殊零件，直接采购标准件即可完成替换。
