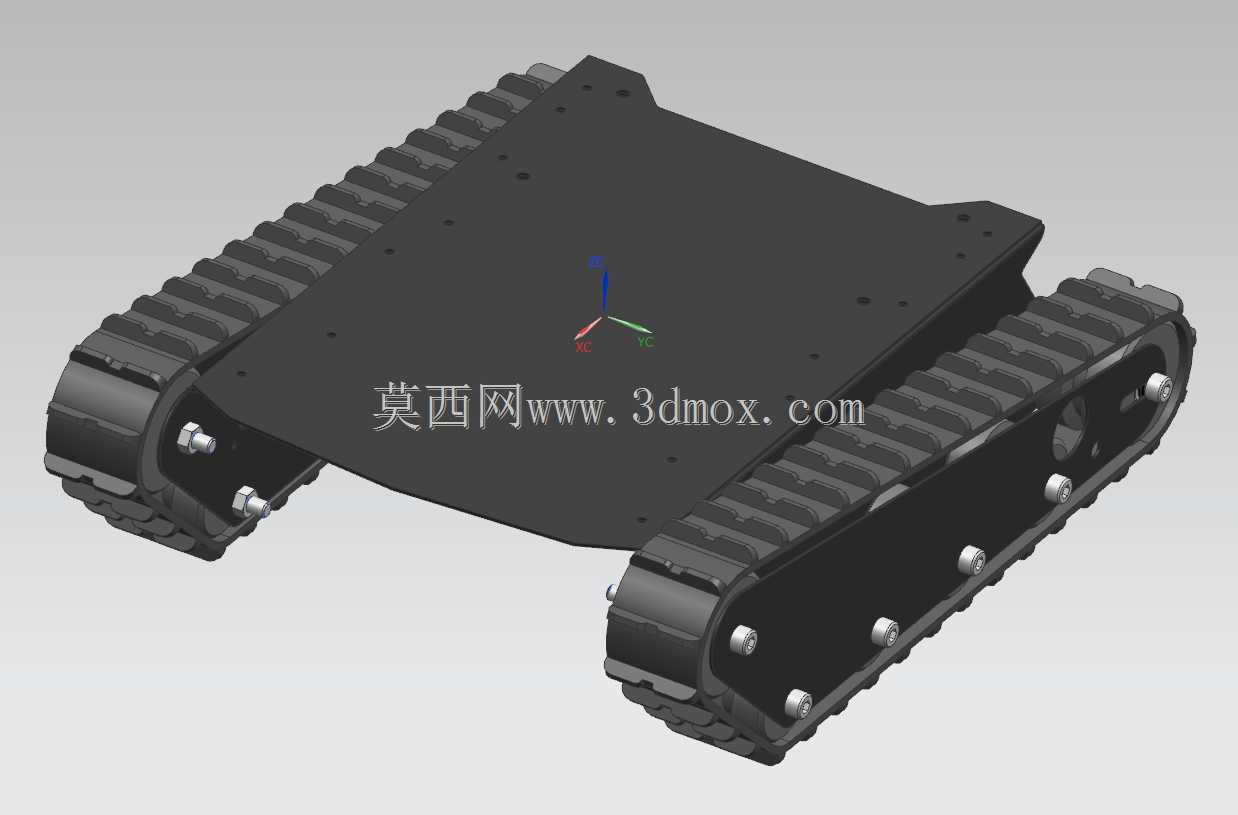

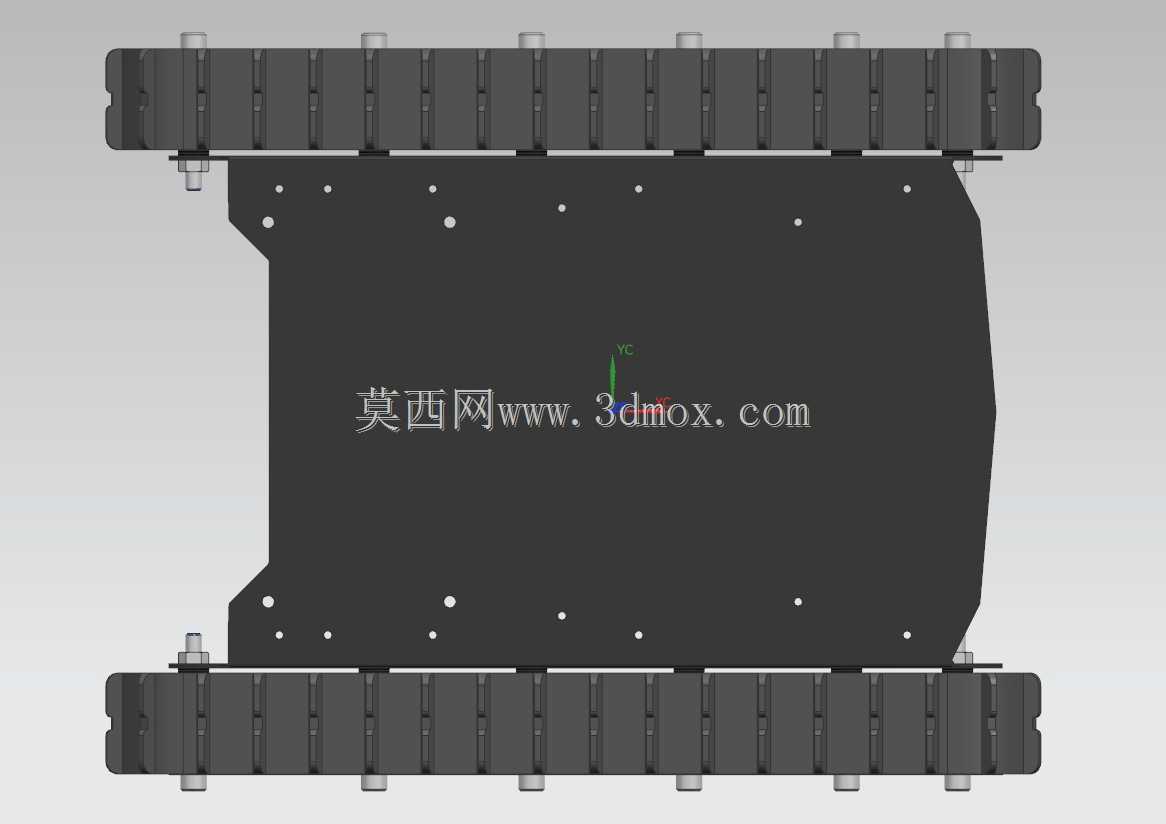

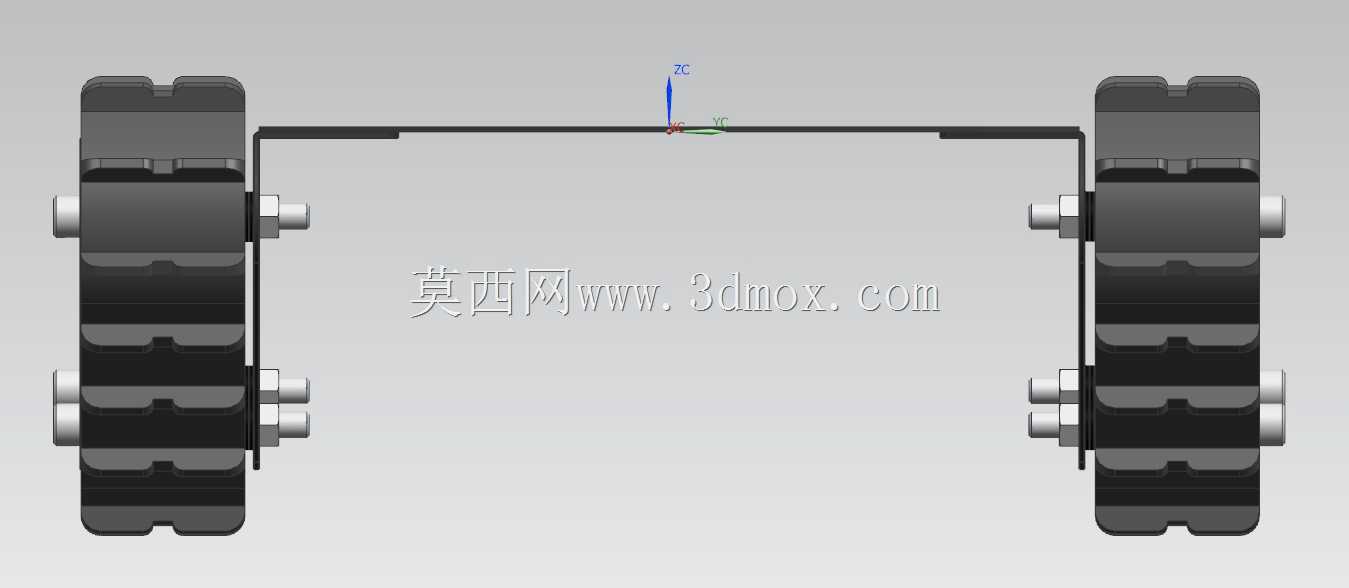

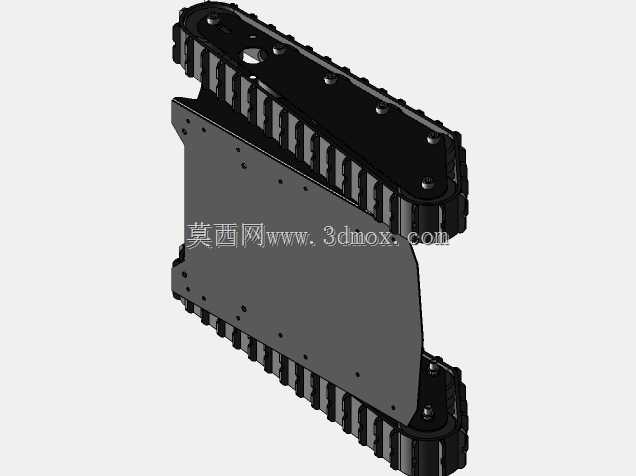

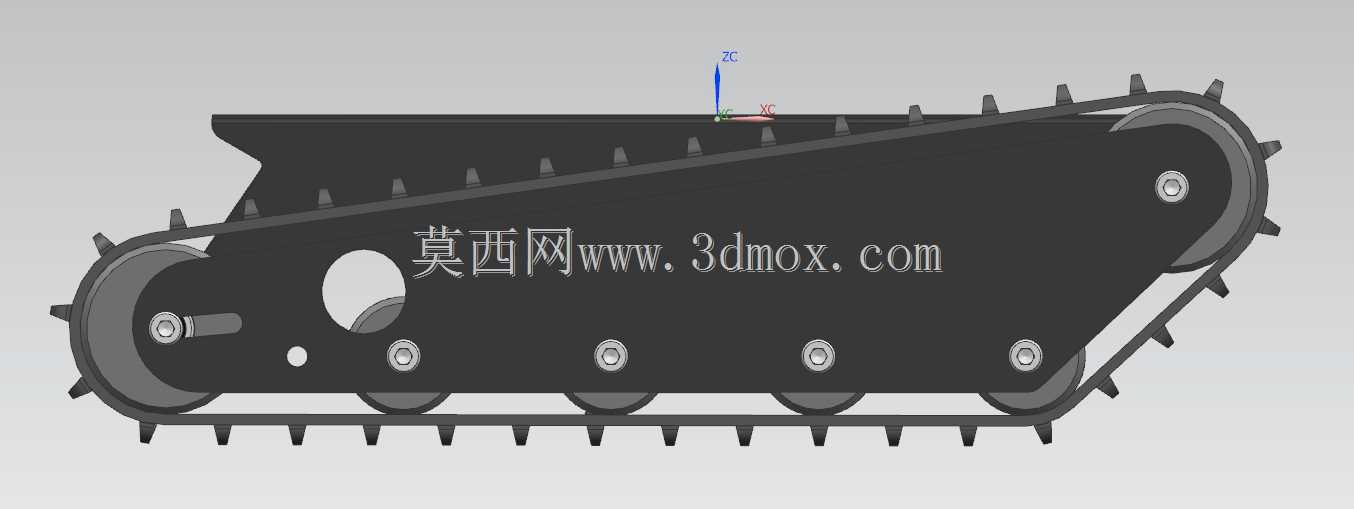

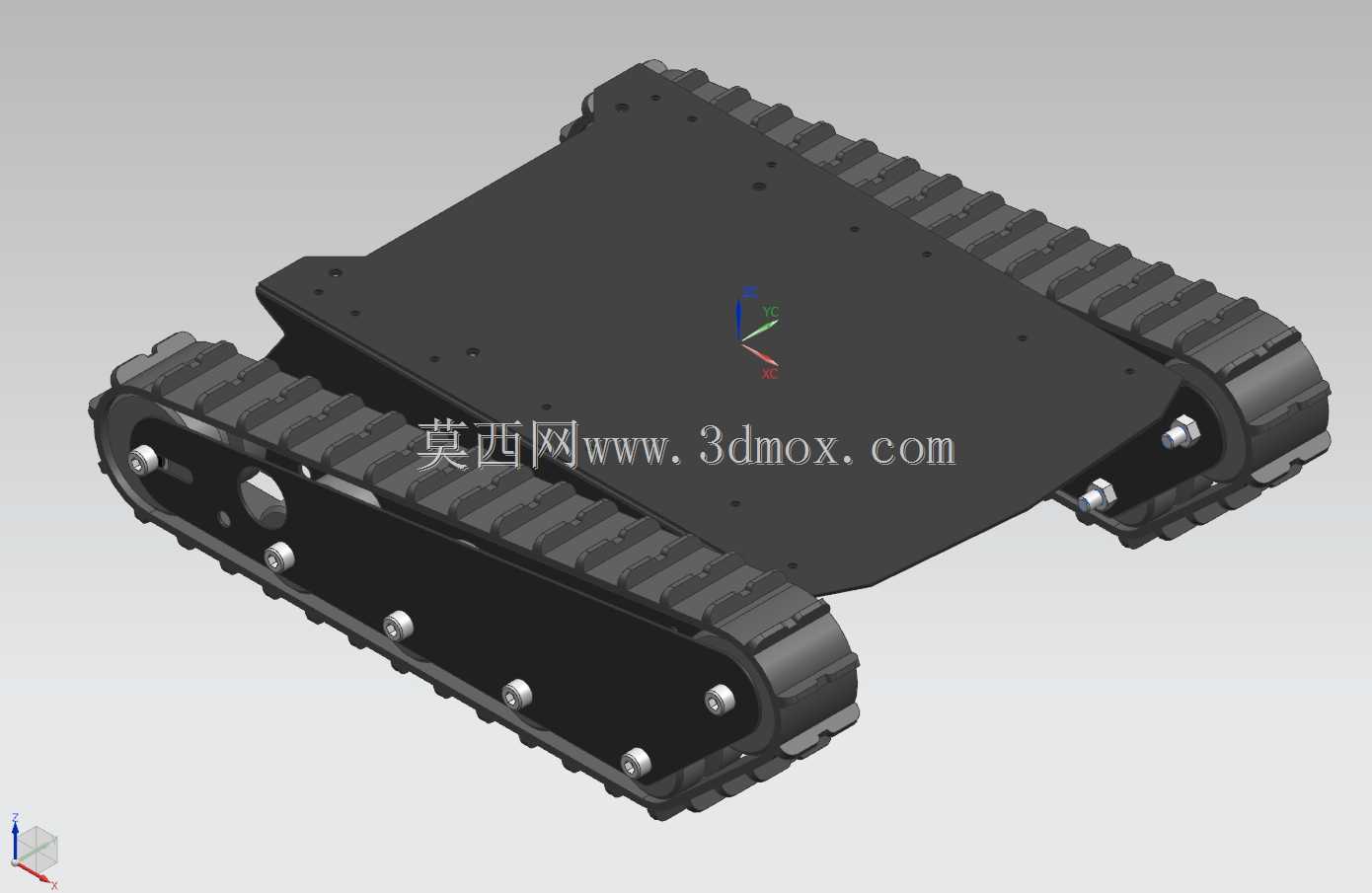

小型履带式移动机器人行走底盘结构

这款履带式行走底盘是专为小型移动作业机器人开发的承载行走机构，可广泛适配室内外巡检作业、狭小空间探测、轻型物料转运、教学科研实验、特种环境侦察等多类应用场景，能够在铺装路面、松软土路、低矮草地、小幅坡度地形等复杂非结构化路面稳定通行，为上层搭载的探测模块、作业执行机构、控制单元提供可靠的承载与移动支撑。从功能特性来看，该底盘采用双侧独立履带布局，接地比压远低于轮式行走结构，不易在松软路面发生陷滞，履带外侧的防滑齿纹可提升湿滑路面的抓附能力，双侧履带可通过差速控制实现原地转向，大幅缩小转向所需空间，能够在狭窄巷道、设备间隙等局促空间内灵活调整行进方向。底盘主体采用一体化平板承载结构设计，上表面预留了规则排布的安装孔位，可直接固定上层控制板、电池模组、传感器支架、机械作业臂等搭载部件，无需额外加工转接结构，有效降低整机集成的装配难度。在设计思路上，该结构优先考虑了模块化装配与维护便利性，履带张紧结构采用外露可调式设计，日常维护时可快速调整履带张紧度，更换磨损履带无需拆解整体承载框架；驱动轮、导向轮与负重轮均采用独立销轴固定，单个轮体磨损后可单独拆卸更换，降低后期运维成本。底盘两侧的履带架与主承载板采用刚性连接结构，整体抗扭强度充足，可承受额定范围内的偏载冲击，适配搭载不同重心位置的上层设备。从安装边界来看，主承载板的平面区域为核心安装空间，双侧履带组件外沿不超出承载板宽度方向的设计边界，整机高度控制在较低区间，可降低整机重心，提升爬坡与越障过程中的稳定性，避免行进过程中发生侧翻；底盘底部预留了足够的离地间隙，可顺利通过地面凸起的小尺寸障碍物，不会出现底盘托底卡滞的问题。行走驱动组件内置在履带架内部，可避免行进过程中泥水、杂物侵入传动结构，提升复杂环境下的运行可靠性，整体结构紧凑，装配公差控制合理，各运动部件无运动干涉，可直接作为通用移动底座适配各类小型机器人开发需求，缩短整机研发的结构设计周期。
