125cc踏板摩托车燃油喷油器结构设计

　　这款适配125cc排量踏板摩托车的喷油器，是燃油供给系统里直接决定空燃比控制精度的核心执行部件，日常主要应用在中小排量通路摩托车、轻便燃油摩托的电喷系统中，替代传统化油器实现精准燃油喷射，匹配国四及以上排放要求的动力平台。从实际装车场景来看，这类喷油器大多安装在发动机进气歧管靠近进气门的位置，工作时需要承受进气道内的压力波动、发动机运行带来的持续振动，同时还要耐受燃油浸泡以及机舱内的高低温交变环境，对密封可靠性和动作一致性要求极高。

　　设计过程中首先要考虑的是安装边界的适配性，这款喷油器上下两端均采用O型圈密封结构，上端对接燃油分配管的接口直径、下端插入进气歧管的密封段尺寸，都严格匹配对应车型的安装位公差，避免装车后出现漏气、漏油问题。侧面的电气接插件采用卡扣式防脱结构，和整车线束端对接后能在持续振动下不会松脱，接插件的插针排布完全匹配对应电喷系统的ECU驱动定义，不需要额外改线就能直接适配。

　　从功能特性来看，这款喷油器属于顶针式电磁喷油结构，内部集成电磁线圈、复位弹簧、针阀与喷孔组件，ECU根据曲轴位置、节气门开度、进气温度、氧传感器反馈的信号计算喷油脉宽，给线圈通电后产生的电磁力吸起针阀，压力稳定在300kPa左右的燃油就会通过端部的精密喷孔雾化喷出，和进气气流充分混合后进入燃烧室做功。喷孔的孔径与排布经过匹配标定，能保证在不同工况下的燃油雾化粒度均匀，不会出现大颗粒油滴导致的燃烧不充分、积碳增多问题，怠速工况下喷油量控制精度可以做到每循环喷油量误差不超过5%，保证怠速运转平稳性，大负荷工况下又能提供足够的燃油供给量，满足动力输出需求。

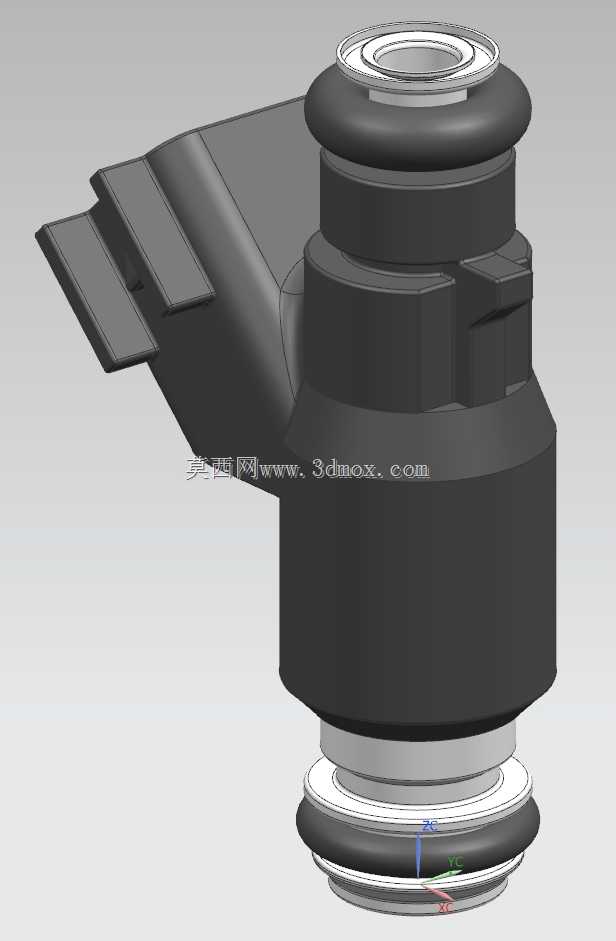

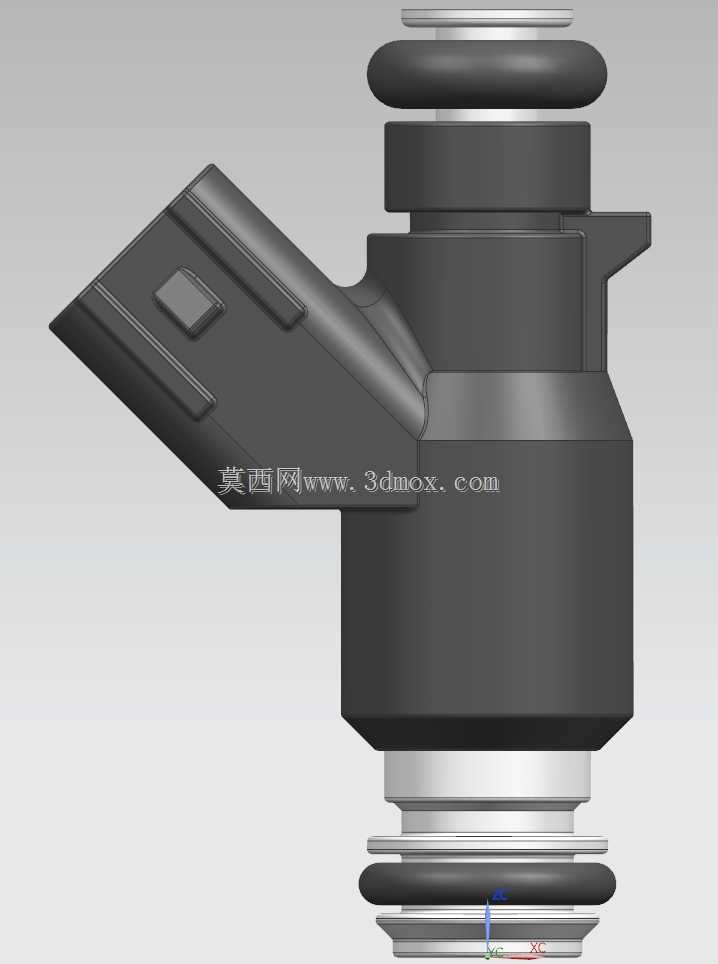

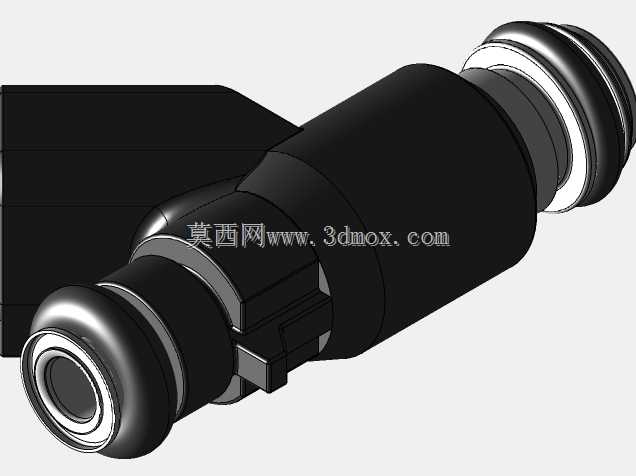

　　外形设计上充分考虑了摩托车机舱内的紧凑布局，整体采用阶梯式圆柱结构，侧面的接插件出线角度避开了周边的车架、线束以及进气管路的安装空间，不会出现装车后和周边部件干涉的问题。外壳采用耐油工程塑料包覆金属骨架的结构，既减轻了整体重量，又能保证结构强度，即使在安装时受到轻微的磕碰也不会出现壳体开裂损坏。上下密封胶圈采用氟橡胶材质，耐受汽油长期浸泡以及-40℃到120℃的工作温度范围，不会因为长期使用出现胶圈老化膨胀、密封失效的问题。

　　在建模过程中，所有配合尺寸都严格按照实际装车公差设定，针阀与阀座的配合间隙、线圈的绕线空间、内部油道的通流截面都做了还原，既可以作为摩托车维修替换时的配件选型参考，也能用于电喷系统教学演示、燃油系统匹配设计的结构参考，还能用于改装场景下的喷油器布局校核，避免改装时出现安装位不匹配的问题。对于从事摩托车动力系统设计、售后维修配件开发的从业者来说，这类精准的结构模型能大幅减少前期测绘的工作量，直接就能用于安装校核、结构分析的基础参考，避免因为尺寸测绘误差导致的配件适配问题。
