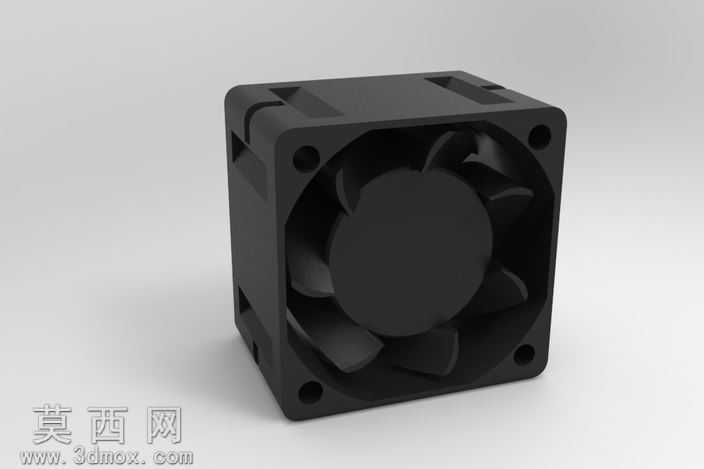

4025规格直流电脑散热风扇三维建模作品

本作品为40毫米边长、25毫米厚度的标准直流电脑散热风扇三维建模成果，建模过程围绕工业级散热风扇的真实结构展开，首先通过基准面定位确定风扇外框的正方体轮廓，外框四个角预留标准安装孔位，孔位尺寸、沉台深度完全匹配行业通用安装规范，框体边缘做了微小的倒角处理，还原量产产品的注塑工艺特征，避免尖锐棱角的同时提升装配容错率。扇叶部分采用七叶轴流结构设计，建模时先绘制单扇叶的翼型截面曲线，通过曲面放样生成单叶形态，再通过圆周阵列完成整组扇叶的排布，每片扇叶的倾斜角度、曲面弧度都经过反复调整，还原真实风扇的气动外形特征，扇叶与中心轮毂的衔接处做了平滑过渡处理，避免应力集中的结构缺陷。中心轮毂部分为圆形封闭结构，预留了电机装配的内腔空间，轮毂与外框之间保留均匀的转动间隙，间隙尺寸符合小尺寸风扇的安全设计要求，避免扇叶转动时与框体产生剐蹭。材质渲染阶段，外框与扇叶均采用哑光黑色硬质工程塑料材质，还原PC+ABS合金料的真实质感，表面添加细微的磨砂纹理，避免渲染效果过于塑料化失真，安装孔内部做了金属光泽的细微处理，还原量产产品中铜套嵌件的结构特征。建模过程中严格遵循等比例还原原则，所有结构尺寸均参考实物测量数据，外框的加强筋位置、侧边的走线缺口、框体内部的导流槽结构都做了完整还原，没有省略关键的装配结构，既可以作为产品外观展示的渲染素材，也可以用于电脑散热结构的虚拟装配验证、风道仿真分析的基础模型，模型的曲面连续性达到G2级别，没有破面、重叠面等建模缺陷，可直接导入各类三维软件进行后续编辑调整。
