煤矿ciuszko竖井提升井架结构

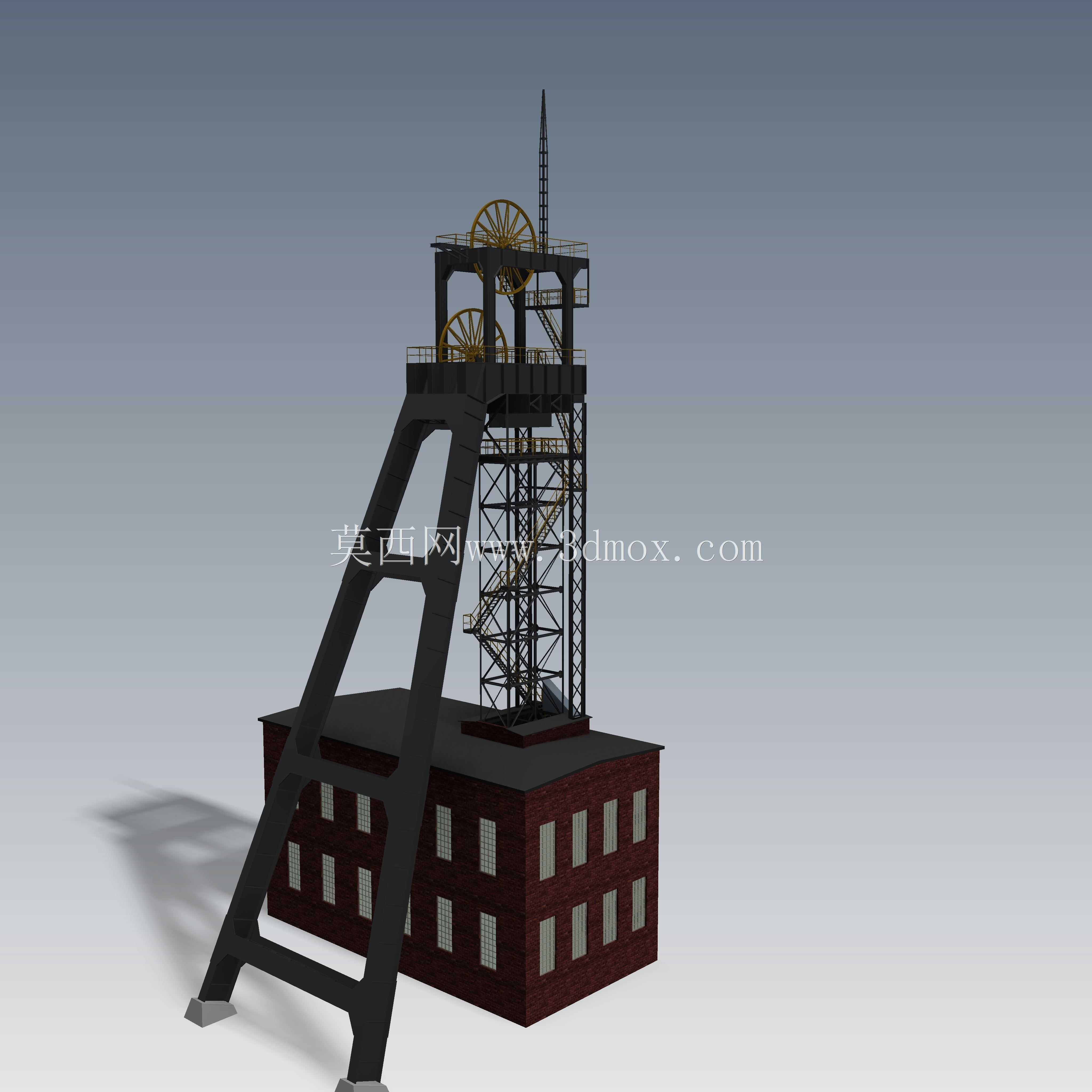

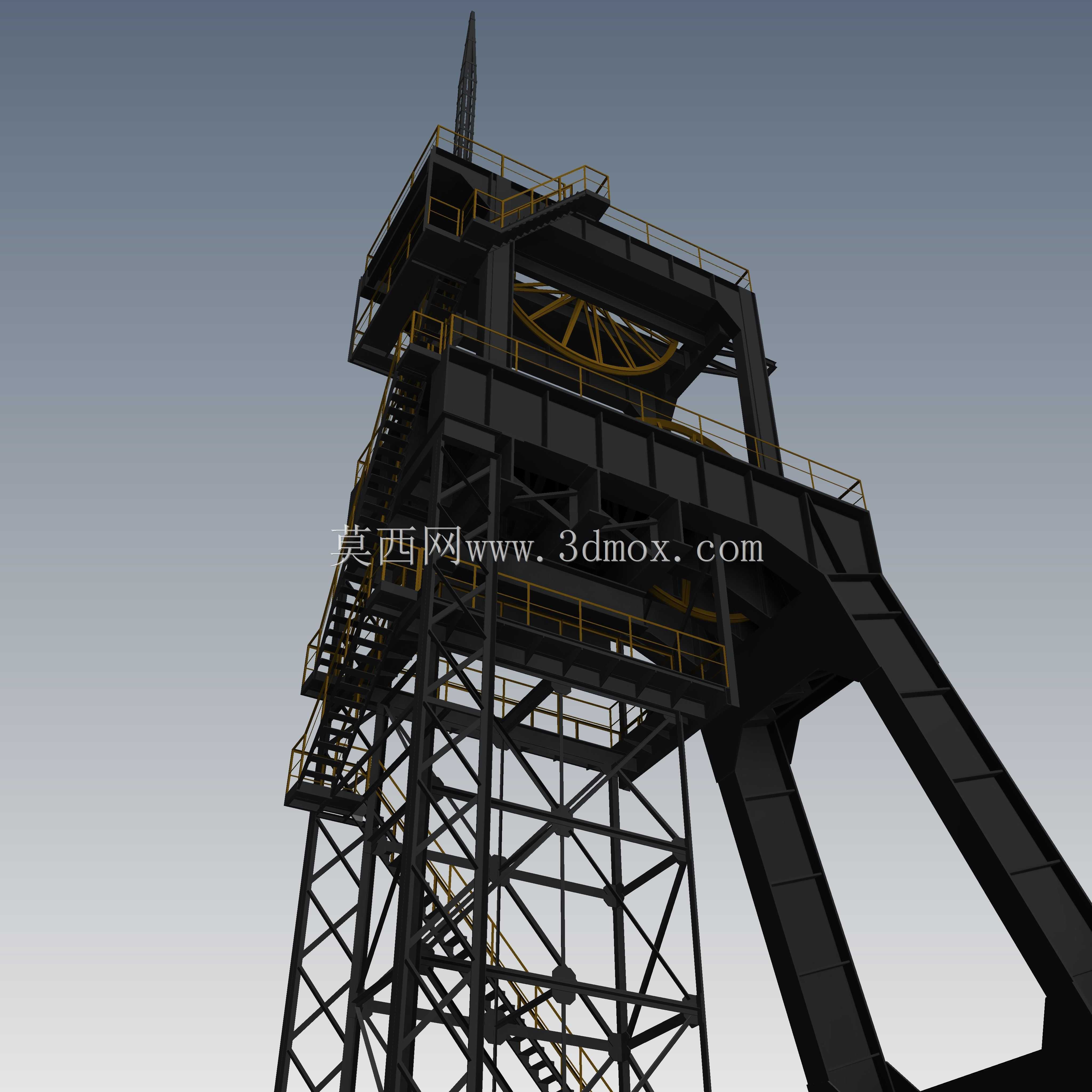

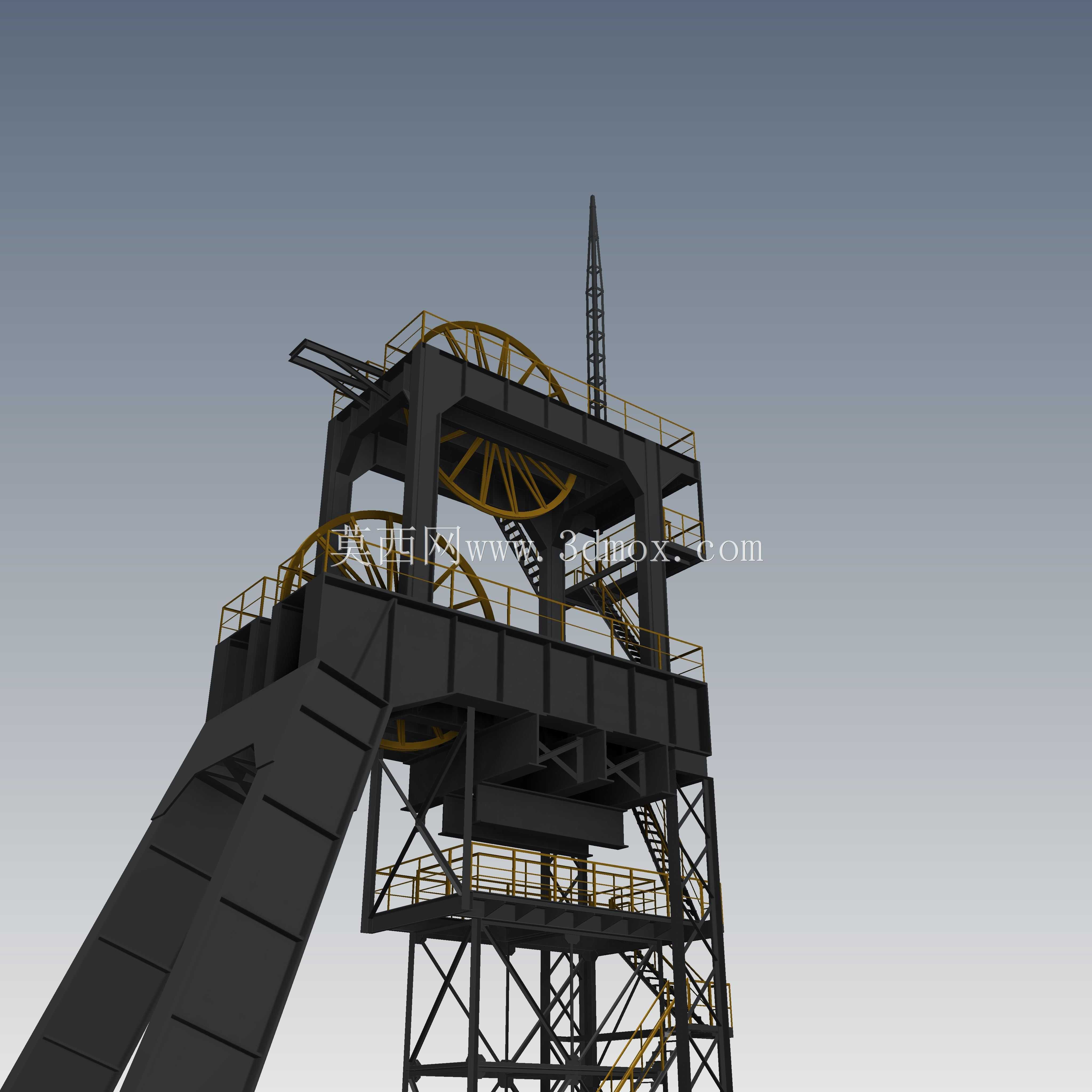

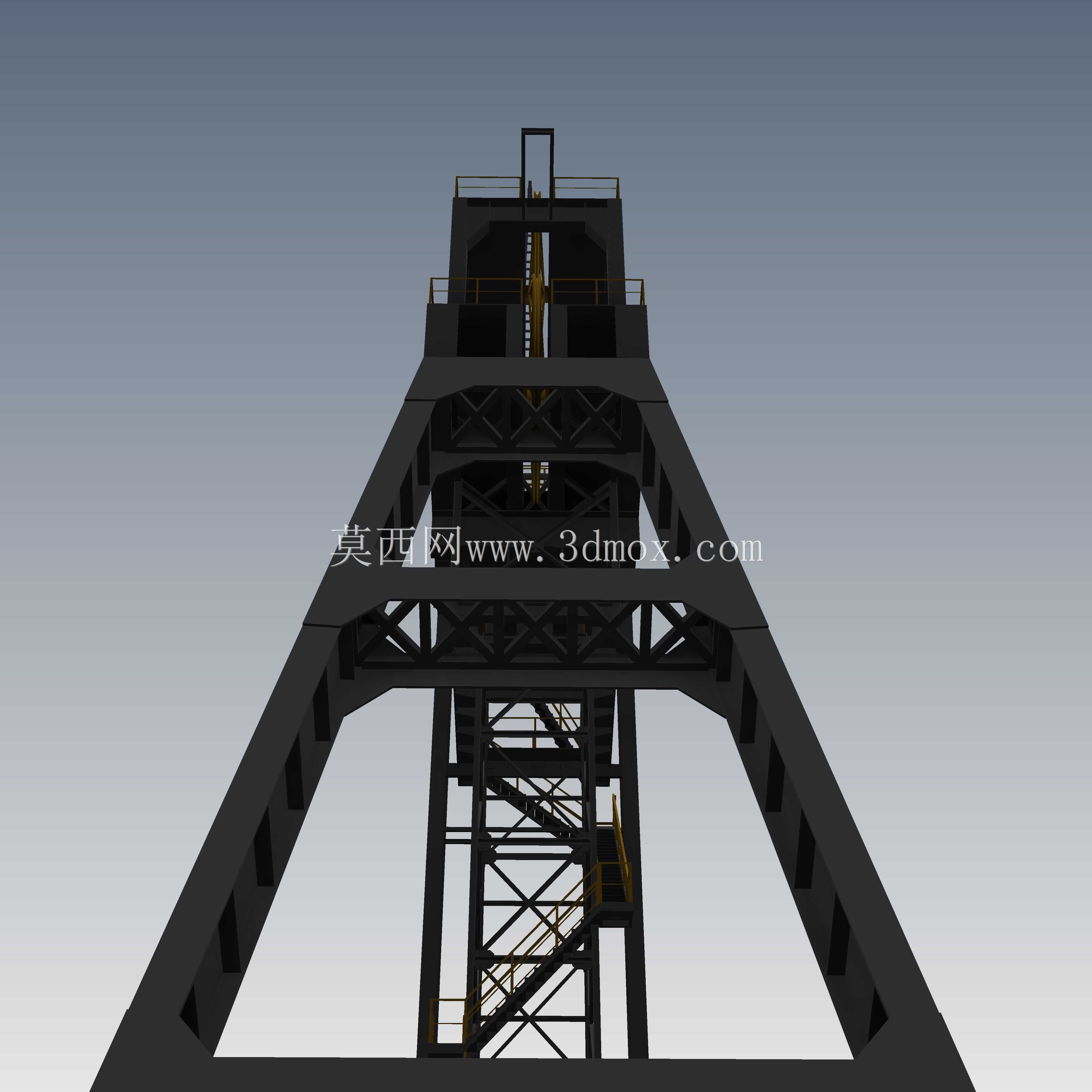

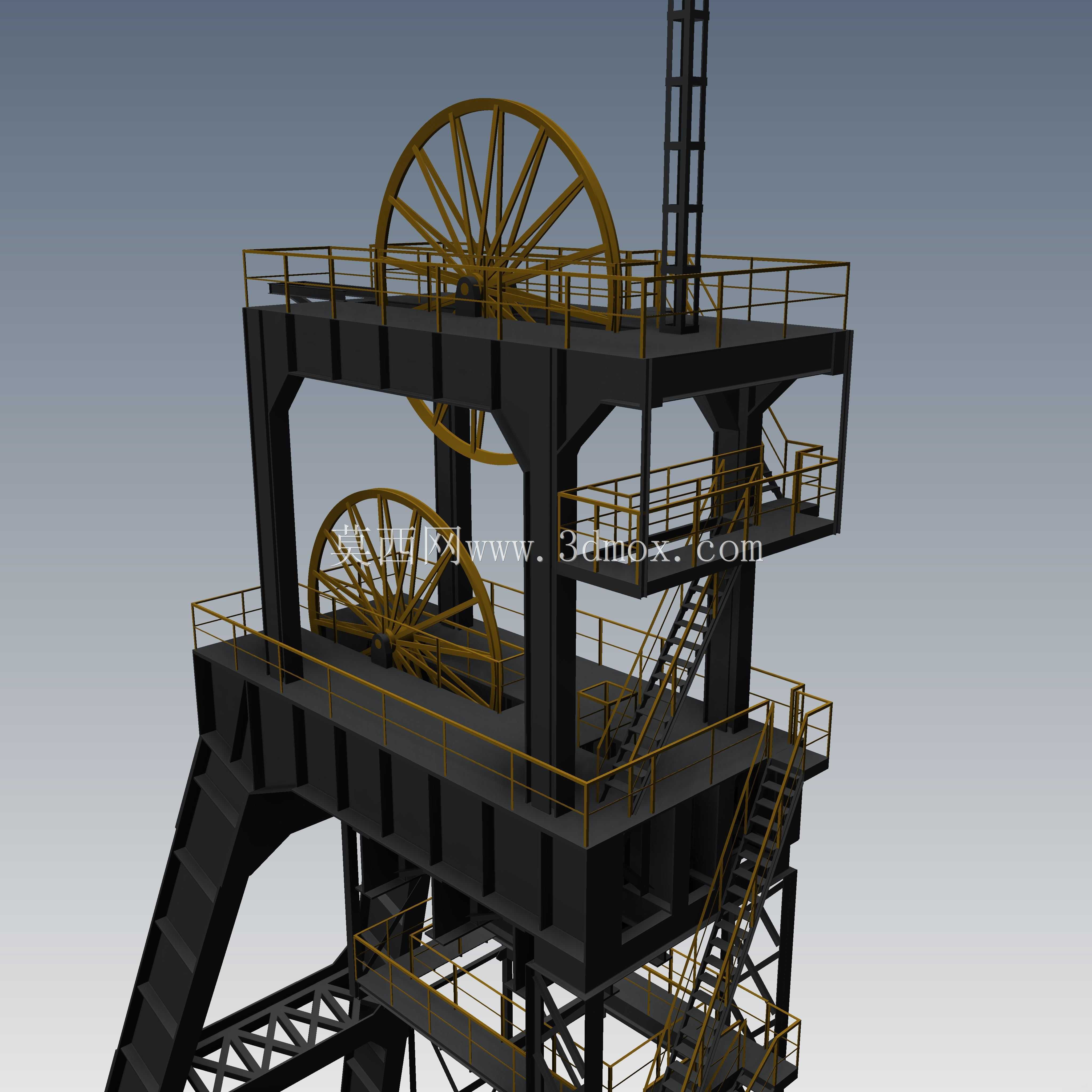

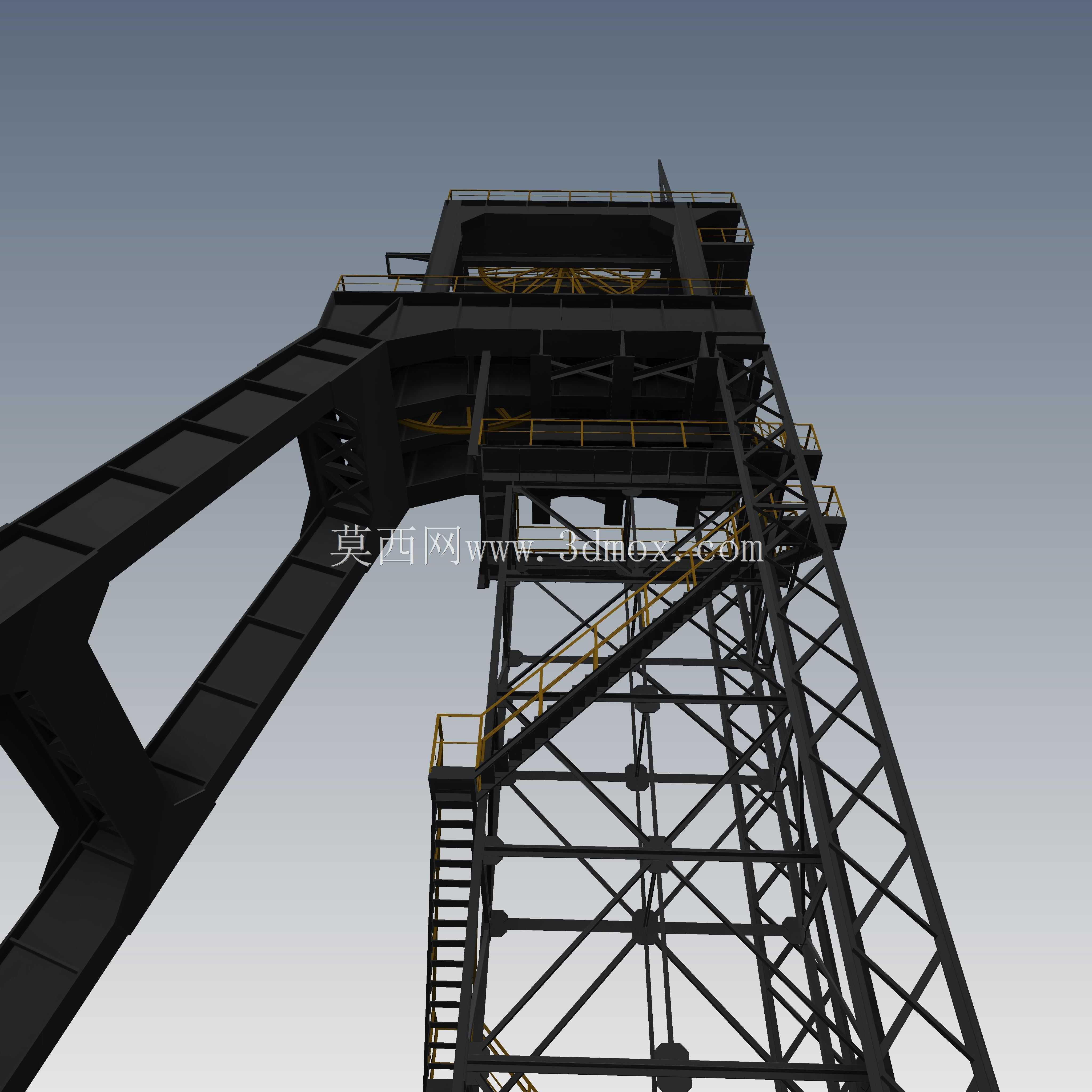

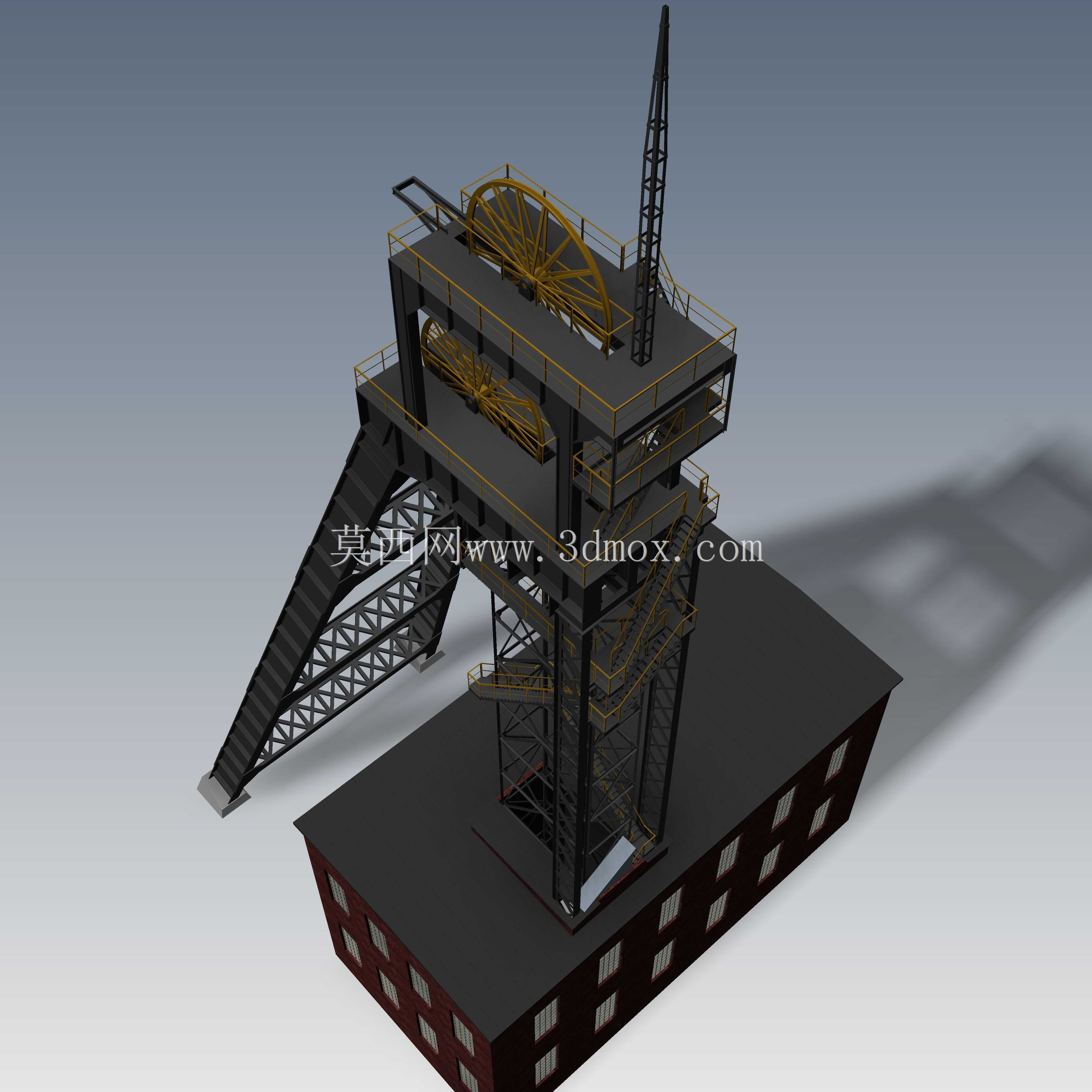

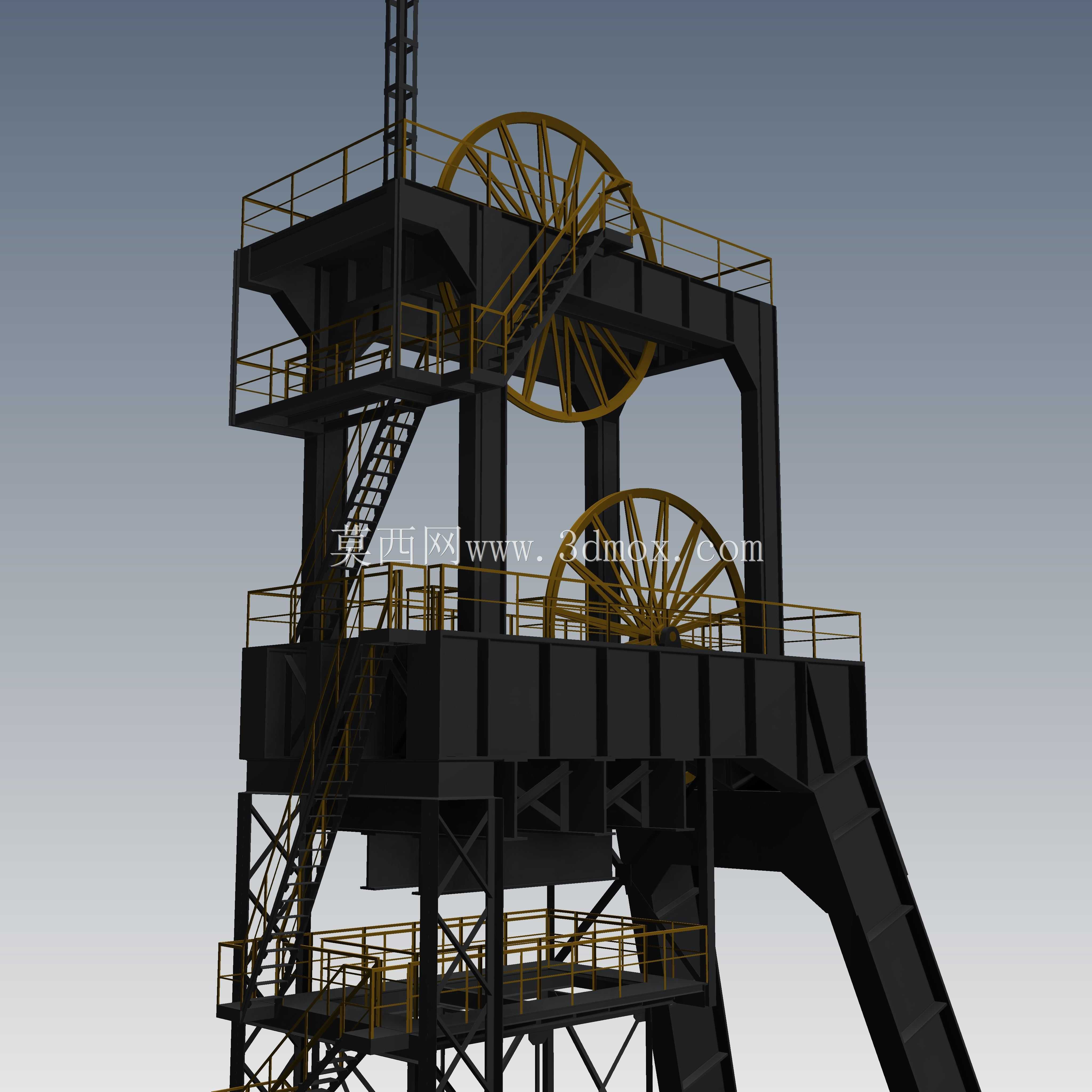

该竖井井架是煤矿竖井开拓系统中的核心地面承载构筑物，主要承担矿井提升作业的荷载传递与导向功能，服务于井下煤炭、矸石的提升运输，以及人员上下、设备物料输送的全流程作业场景，是竖井生产系统连接地面与井下的关键枢纽结构。整套结构采用桁架式钢结构设计思路，主体承重斜架采用变截面箱型杆件拼接而成，斜架底部通过预埋地脚螺栓与地面混凝土基础刚性连接，承担整套提升系统的竖向荷载与水平方向的风载、制动冲击荷载，斜架的倾斜角度经过受力优化，可将天轮传递的提升荷载均匀分散至基础承台，避免局部应力集中导致结构形变。井架上部设置两层天轮平台，上层布置主提升天轮，配套双槽绳轮结构适配双钩提升工况，下层布置副提升天轮与检修导向轮，天轮轴承座采用可调式安装结构，可根据钢丝绳磨损情况微调轮体位置，延长钢丝绳使用寿命。井架侧面设置之字形爬梯与分层检修平台，平台周边设置1.2米高防护栏杆与防滑踏步板，满足日常巡检、天轮维护、钢丝绳更换作业的操作空间需求，爬梯入口设置安全防护门，防止非作业人员攀爬引发安全事故。井架底部紧邻井口位置配套建设三层砖混结构井口房，井口房内部预留提升容器进出通道、井口安全门安装位与信号操作室空间，井口房墙体采用红砖砌筑，窗户采用竖向窄窗设计，兼顾采光与墙体承重需求，井口房顶面与井架底部平台齐平，方便作业人员在井口房与井架之间通行作业。整套结构的安装边界需满足井口周边25米范围内无高耸遮挡物，确保提升钢丝绳运行摆幅范围内无障碍物，井架基础需嵌入稳定土层不小于2.5米，混凝土强度等级不低于C30，可适配最大提升重量8吨的提升容器，满足中型煤矿竖井的日常生产提升需求，结构设计充分考虑了长期户外服役的抗腐蚀、抗风载、抗冲击性能，杆件连接节点采用高强度螺栓铰接加焊接补强的方式，兼顾安装便利性与结构整体刚度。
