双梁桥式起重小车卷扬起升机构

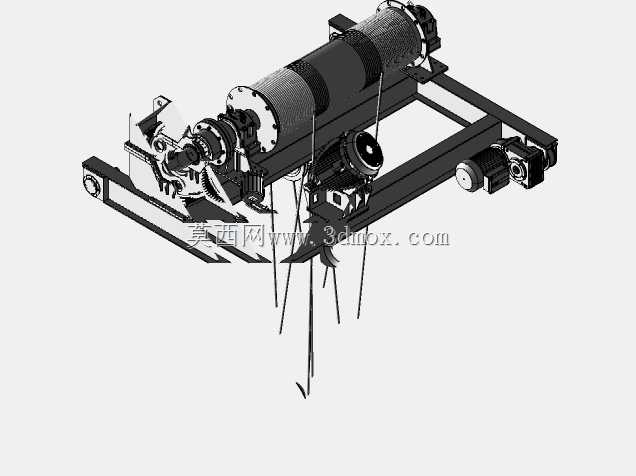

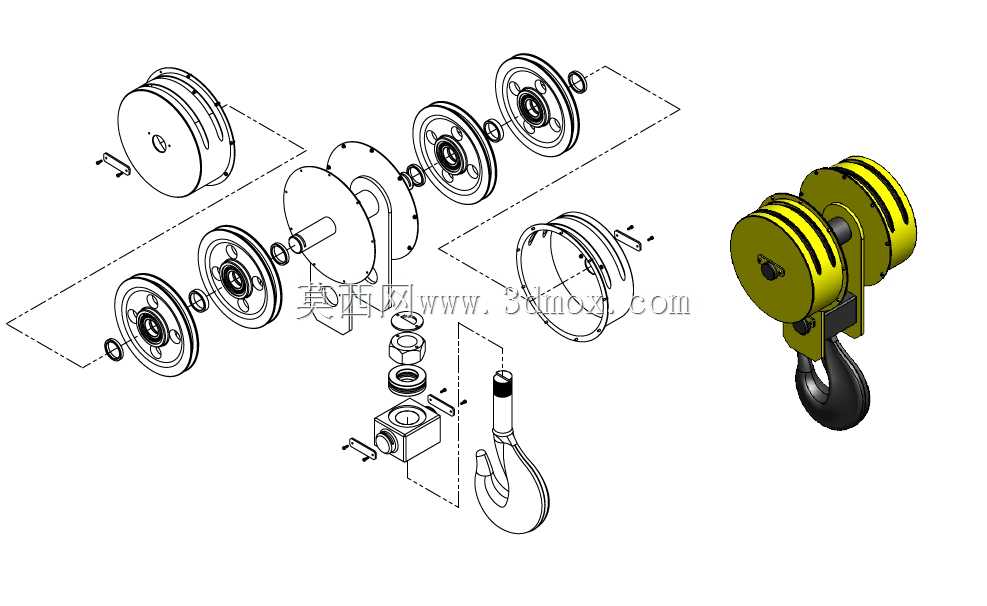

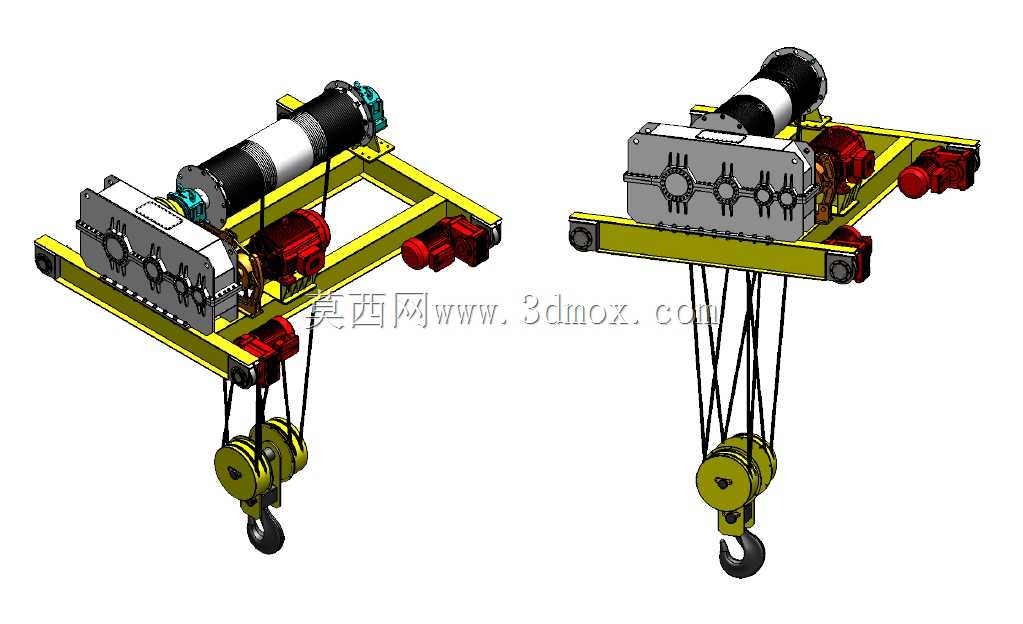

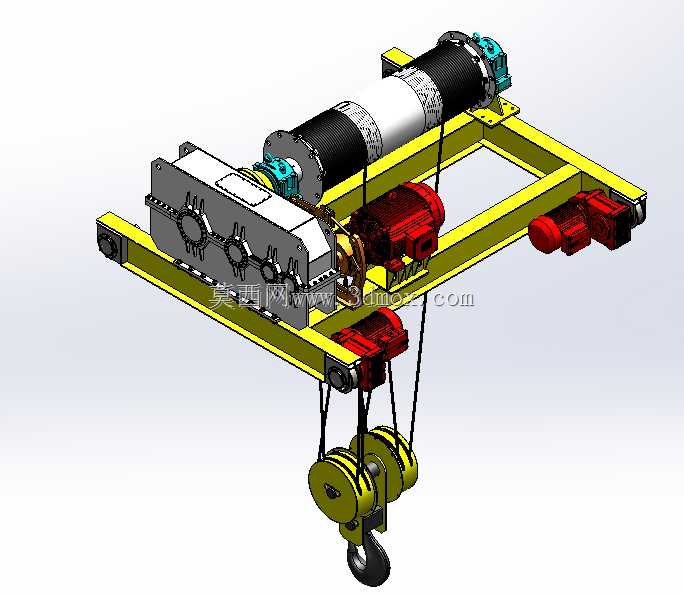

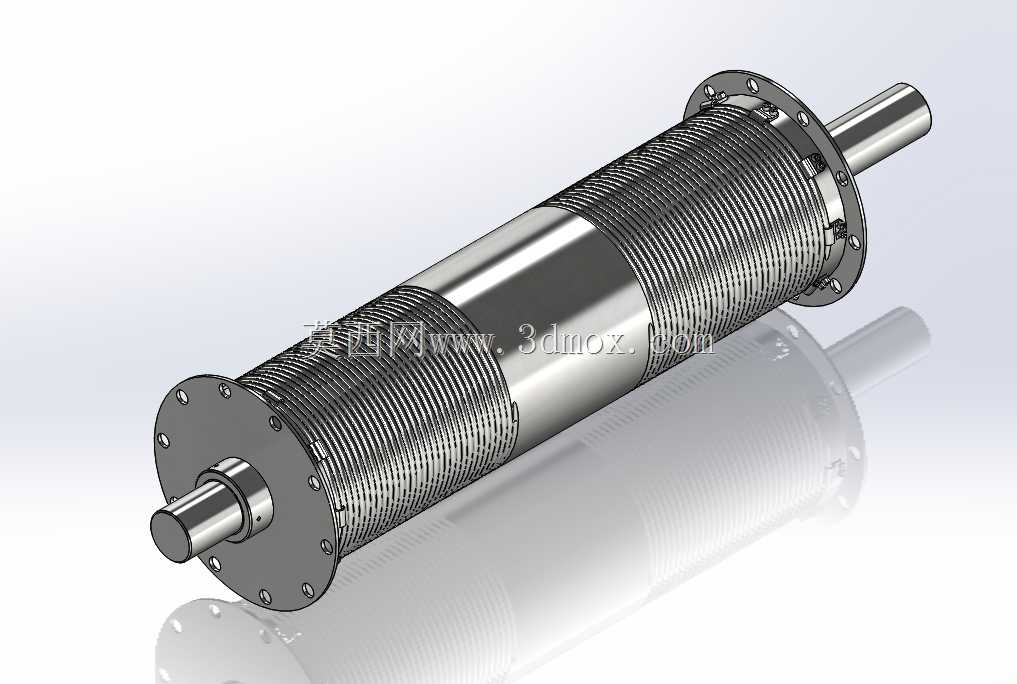

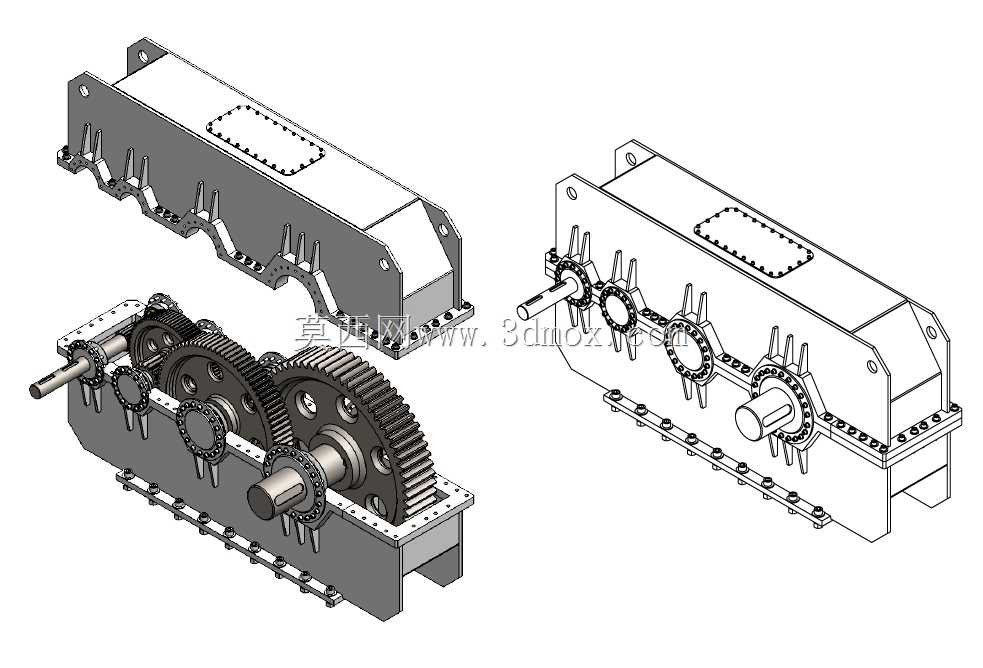

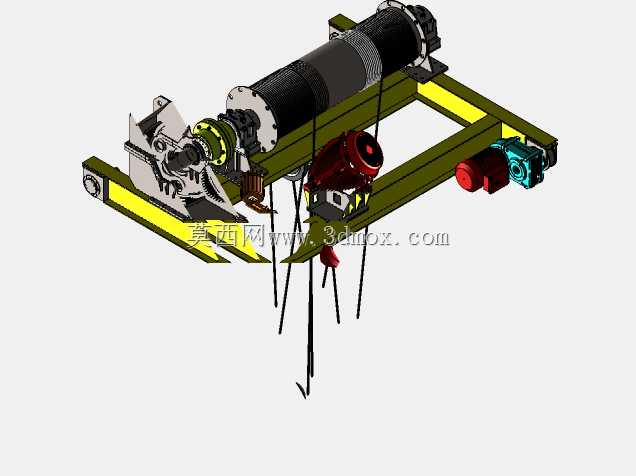

该三维模型还原的是桥式起重机核心起升运行小车，是桥机完成重物垂直吊运、沿主梁横向移位作业的核心功能单元，广泛应用于工业厂房室内重物吊装、仓储库区货位调度、制造车间工件转序、港口堆场散杂货物装卸等场景，是桥吊设备直接承载吊重、输出起升动力的执行部分。整套机构采用对称式布局设计，主体承载框架为箱型焊接结构的行走架，架体两侧配置水平行走轮组，可沿桥架主梁上的轨道平稳横向移动，适配标准双梁桥式起重机的主梁安装间距，行走轮组的轮距、轮压参数匹配常规10-20吨级桥机的承载要求，安装时无需对主梁轨道做额外改造即可适配。起升动力单元采用多级减速传动结构，驱动端的卧式减速箱通过联轴器与双联卷筒刚性连接，卷筒表面加工有双向螺旋绳槽，可保证两根起升钢丝绳同步收放，避免吊重升降过程中出现偏斜、卡绳问题；减速箱输入侧配套驱动电机，电机尾部集成制动模块，可在起升动作停止时即时锁止传动链，防止吊重意外下滑引发安全事故。卷筒下方配置的动滑轮组吊钩装置，通过多倍率钢丝绳缠绕与卷筒连接，可将减速箱输出的扭矩转化为稳定的垂直起升拉力，吊钩组自带防脱棘爪结构，避免吊装作业中吊索具从钩口滑脱。整套机构的设计充分考虑了安装维护的便捷性，减速箱、电机、卷筒、行走轮组均采用模块化装配思路，各部件之间通过定位法兰、高强度螺栓连接，日常检修时可单独拆解故障单元，无需整体拆卸小车架；架体上预留的润滑管路接口、安全限位开关安装位，可直接适配常规桥机的安全防护系统，在小车行至主梁端部、吊钩升至上限位置时触发限位停机，避免设备碰撞、过卷等安全隐患。模型完整还原了机构的传动配合关系、各部件的安装位置与外形轮廓，可用于起重设备的结构教学、新机型改型设计参考、吊装作业方案的模拟演示，帮助设计人员直观校验机构的运动干涉情况，确认钢丝绳缠绕路径的合理性，核对行走轮与轨道的配合间隙，为实际产品的生产制造、现场安装提供直观的三维参照。
