带立式导向支架的手持式研磨作业装置

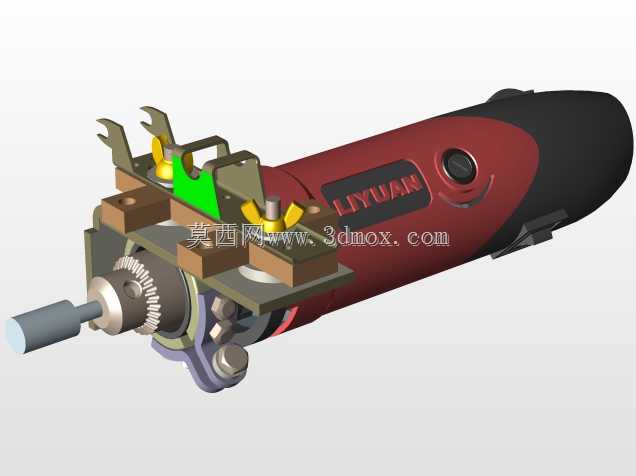

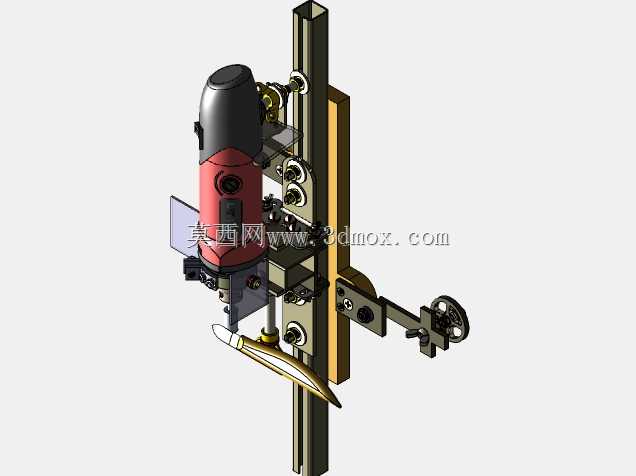

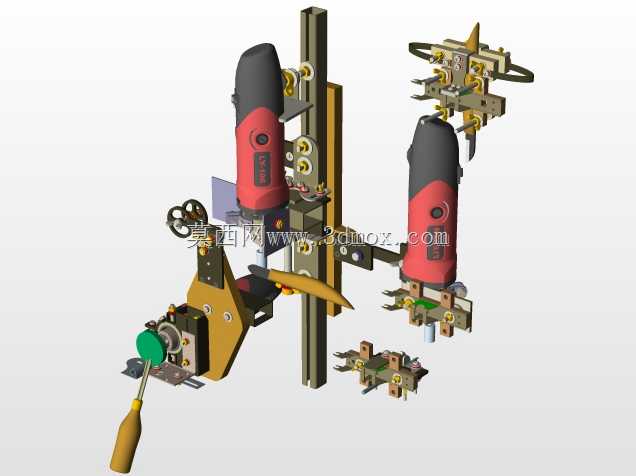

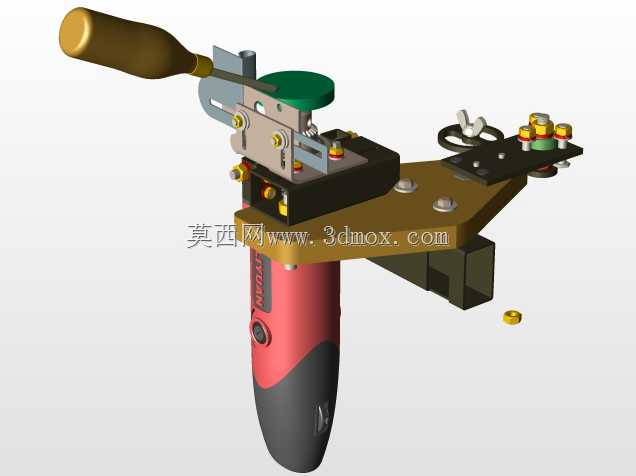

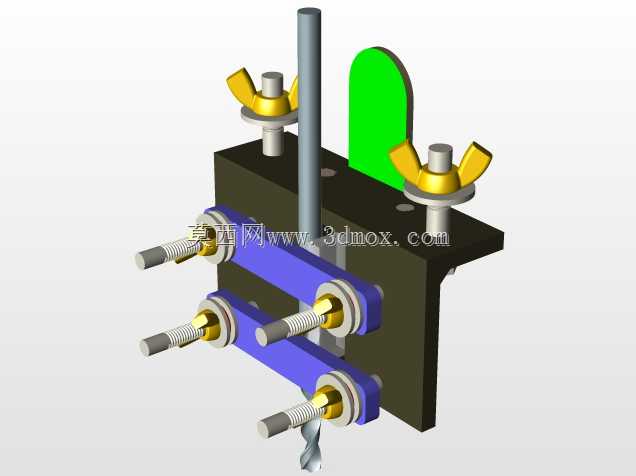

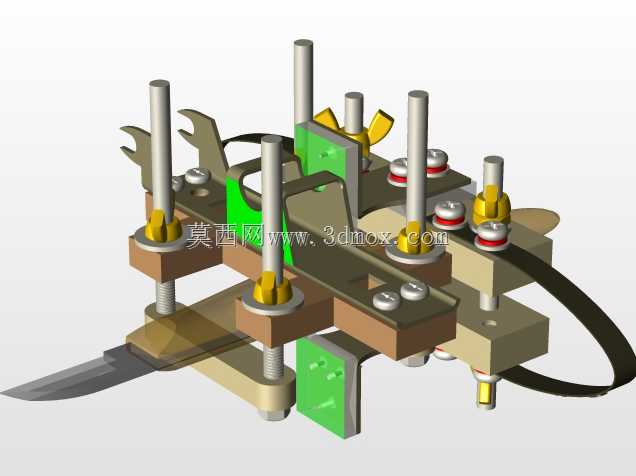

这套研磨作业装置，核心是在常规手持电动研磨工具的基础上，加装了立式导向进给支架，解决纯手持研磨时进给量不稳定、加工面垂直度难保证的问题，在五金件修磨、小型模具型腔抛光、异形工件去毛刺、木工异形刃口打磨这类场景里，比纯手持操作的加工一致性提升非常明显。整套装置的设计思路，是保留手持研磨机原有便携可拆的特性，不需要改动原研磨工具的本体结构，通过快夹结构把研磨主机固定在滑动座上，滑动座和立式立柱之间配合线性导向结构，操作人员既可以握住原研磨机手柄沿立柱方向做稳定的垂直进给，也可以松开滑动座的锁紧旋钮，把研磨主机取下单独作为普通手持工具使用，适配不同的作业需求。从结构细节来看，立式立柱采用硬质铝合金型材加工，表面做硬质阳极氧化处理，降低滑动座往复移动的磨损量，滑动座内部镶嵌自润滑铜套，不需要频繁加注润滑脂就能保证滑动顺畅，侧面设置的锁紧手轮可以在任意进给位置锁定滑动座高度，方便做固定深度的研磨作业。支架侧方延伸出的带手轮的横向调节臂，用来安装工件靠模或者辅助定位挡块，打磨批量小型工件时，可以把工件靠在挡块上确定进给位置，不需要每次反复对刀，能大幅降低重复作业的对位时间。安装边界方面，整套装置的立式立柱底部预留了标准台钳夹持位，也可以通过底部的四个安装孔直接固定在工作台面上，固定后整体占用台面的投影尺寸约为200mm*350mm，垂直方向的有效进给行程为180mm，适配最大直径100mm的研磨磨头安装，不会因为磨头尺寸过大和支架结构产生运动干涉。装置前端的磨头护罩做了延伸设计，能阻挡研磨过程中飞溅的磨屑和冷却液，避免碎屑溅到导向立柱的配合面里造成滑动卡滞，护罩采用透明PC材质，作业时可以清晰观察磨头和工件的接触位置，不需要频繁俯身调整观察角度。和纯手持研磨相比，这套带支架的结构能有效降低操作人员长时间手持工具的疲劳度，尤其是做垂直面的连续研磨作业时，支架承担了工具的大部分重量，操作人员只需要控制进给的力度和方向，长时间作业的加工精度稳定性远高于无支撑的手持操作。滑动座和研磨主机的连接夹块做了适配不同直径手持研磨机的可调节设计，夹块内侧贴有橡胶防滑垫，锁紧后不会出现研磨主机工作时打滑偏移的问题，更换不同功率的手持研磨主机时，只需要调整夹块的锁紧螺栓间距就能适配，不需要额外更换连接配件。横向调节臂的手轮采用细牙螺纹传动，调节时的进给精度可以达到0.1mm每转，做精密修磨作业时可以精准控制横向的吃刀量，避免单次进给量过大造成工件表面磨废的问题。
