手动扁钢棒材弯曲加工工装结构

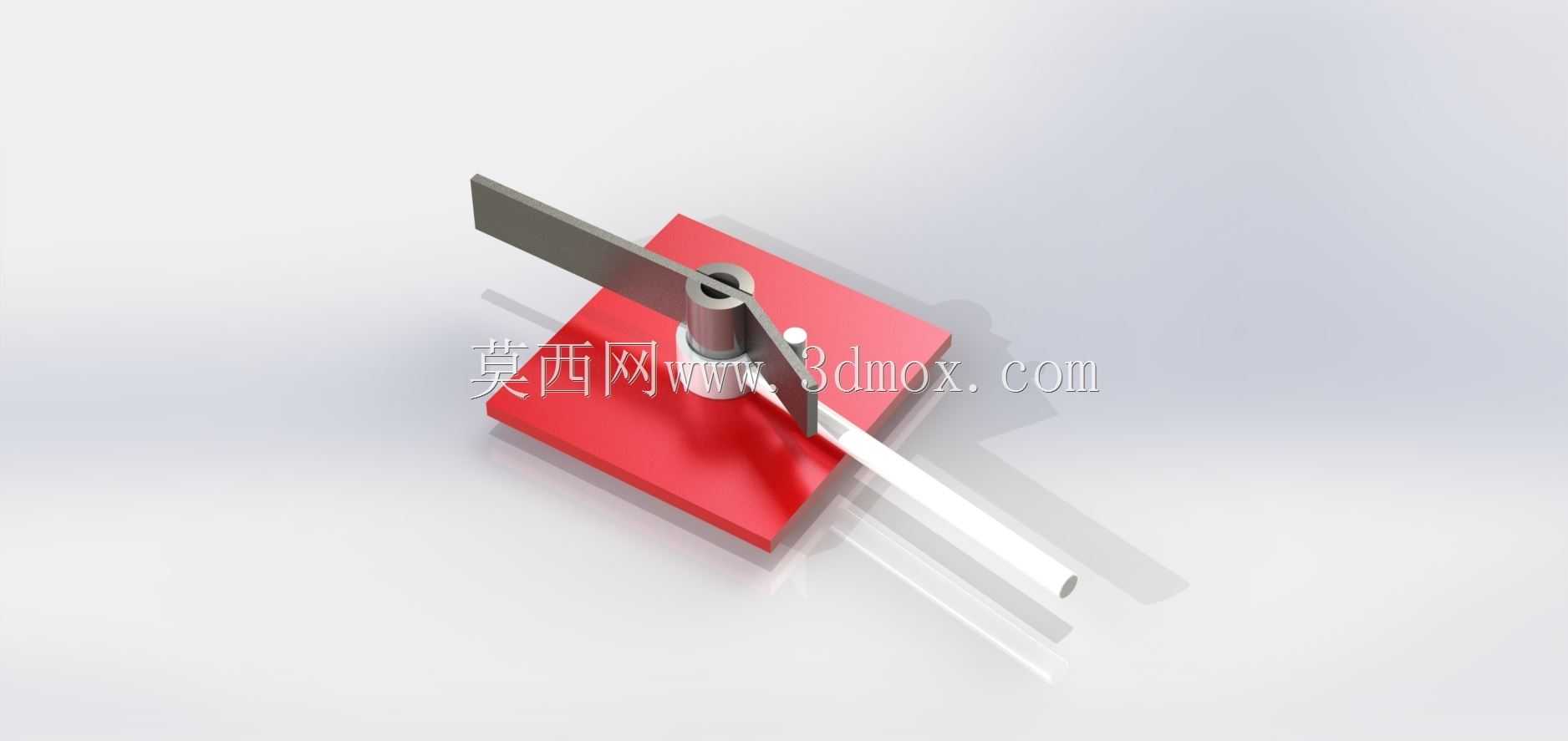

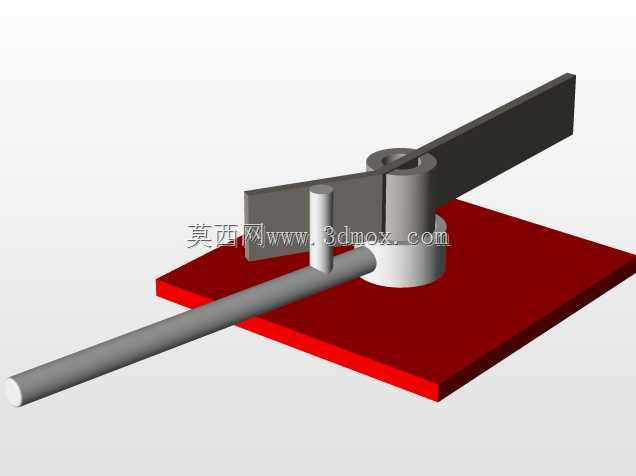

这款手动弯曲工装主要面向小型五金加工、钣金维修、非标定制件加工场景，在日常机修、小型五金作坊、定制铁艺加工、设备维修维护的作业场景中，能够快速完成扁钢、小圆棒类金属型材的小角度弯折作业，无需搭配大型液压弯折设备，单人即可独立操作，尤其适合零散小批量的弯折加工需求，避免了大型设备调试耗时、小工件加工定位不便的问题。工装整体采用台式基座布局，底部为方形实心承重底座，作业时可通过螺栓固定在工作台面，也可搭配压铁临时固定，整体安装边界不超过常规台虎钳的占用空间，底座上方设置带定位轴的弯折工位，定位轴可根据待加工型材的厚度更换不同直径的衬套，适配3mm以内厚度扁钢、直径6mm以内实心圆棒的弯折需求，弯折作业时将待加工型材卡入定位轴与挡块之间的间隙，扳动带加长力臂的操作手柄，即可带动压头绕定位轴转动，将型材挤压弯折到预设角度，手柄末端做了防滑滚花处理，力臂长度经过力学优化，弯折普通低碳钢型材时无需施加过大的手部作用力，操作省力且弯折角度可控。设计过程中重点考虑了工装的易加工性与实用性，所有组成零件均可通过普通车、铣、钻工序完成加工，无需特殊加工设备，车间即可自行制作，底座采用加厚钢板切割成型，保证作业过程的稳定性，避免受力时工装移位，弯折压头与定位轴接触位置做了圆角过渡处理，防止弯折过程中划伤型材表面，同时减少应力集中导致的型材弯折处开裂问题，挡块位置可通过底座上的长槽进行调节，能够根据不同的弯折需求调整定位间距，适配不同宽度的扁钢加工。工装的操作逻辑简单，新作业人员无需长时间培训即可上手，弯折作业前先根据待加工型材的规格调整好挡块位置，将型材一端贴紧挡块，待弯折位置对准定位轴中心，缓慢扳动手柄直到型材弯折到需要的角度即可，弯折过程中可随时停下比对角度，避免弯折过度造成工件报废，相比传统敲击弯折的方式，加工出的工件弯折处弧度均匀，角度一致性好，不会出现敲击导致的型材表面凹痕、变形扭曲等问题，大幅提升小批量弯折工件的加工效率与成品质量，同时也降低了传统敲击作业的安全风险，适合作为车间工位的常备辅助工装，应对日常零散的弯折加工需求。
